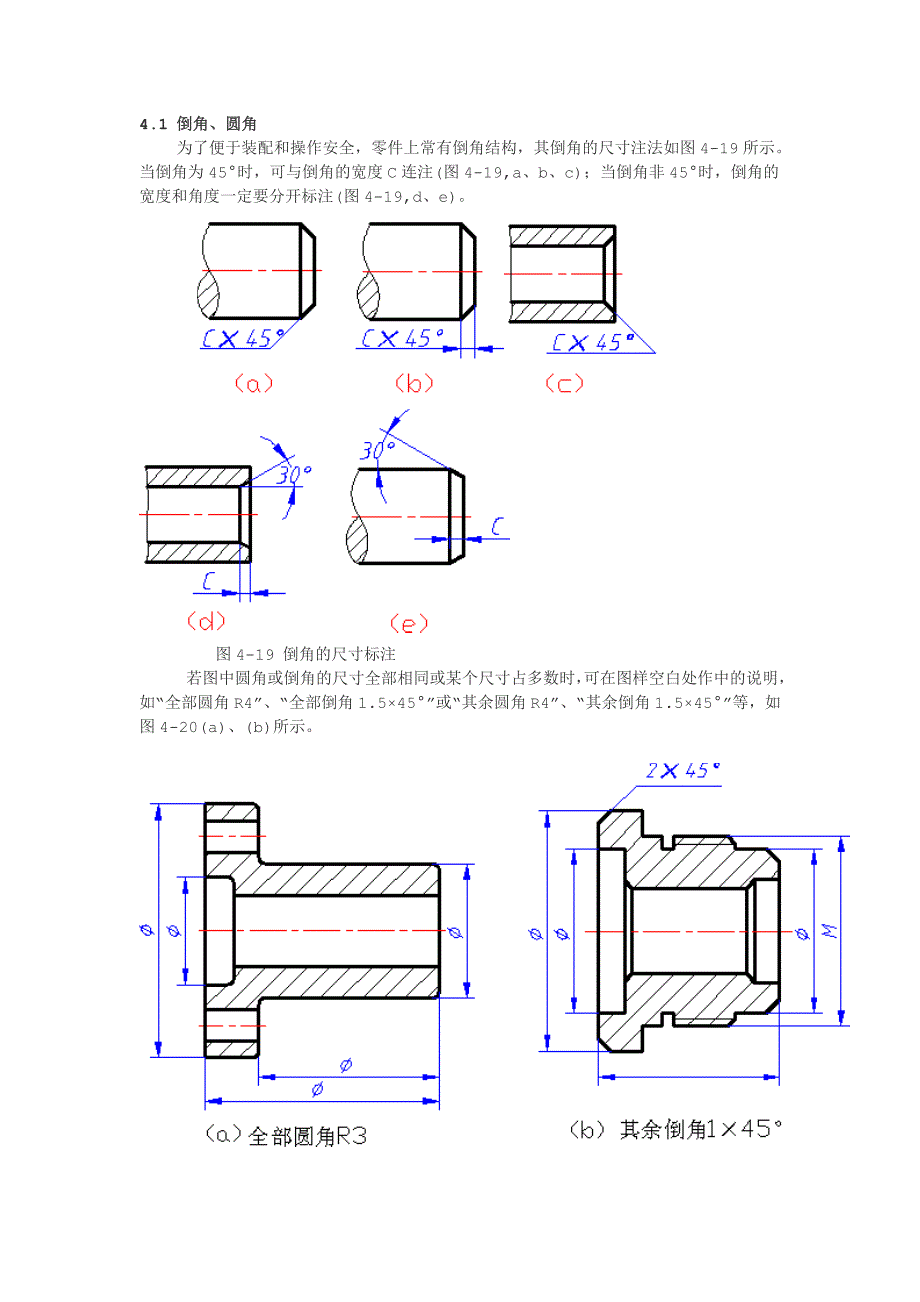

4.1 倒角、圆角为了便于装配和操作安全，零件上常有倒角结构，其倒角的尺寸注法如图4-19 所示 当倒角为45°时，可与倒角的宽度C 连注( 图4-19,a、b、c)；当倒角非45°时，倒角的 宽度和角度一定要分开标注(图4-19,d、e) 图4-19 倒角的尺寸标注若图中圆角或倒角的尺寸全部相同或某个尺寸占多数时，可在图样空白处作中的说 明，如“全部圆角R4” 、“ 全部倒角1.5×45°” 或“ 其余圆角R4”、“其余倒角1.5×45°” 等，如图4-20(a) 、(b) 所示图4-20 倒角、圆角特殊标注4.2 退刀槽为了加工时易于退刀或装配时保证端面靠紧，所以零件上常有退刀槽等结构图4- 21 所示为退刀槽的尺寸标注，一般退刀槽可按“ 槽宽× 直径”(图4-21，a)或“槽宽×槽深” (图4-21，b 、c)的形式标注而退刀槽轴向定位尺寸一般如图4-22 方式标注图4-21 退刀槽的尺寸标注 图4-22 退刀槽轴向定位尺寸标注 4. 3 成组几何要素在同一图形中 ，对于尺寸相同的孔、槽等成组要素，可仅在一个要素上注出其尺寸 和数量，如图4-23 、图4-24 所示图4-23 成组几何要素(一) 图4-24 成组几何要素(二) 均匀分布的孔或槽等成组要素的尺寸，如图4-24(a) 所示的方法标注。
当成组要素 的定位和分布情况在图形中已明确时，可不标注其角度，并省略“均布”两字，如图4- 24(b)所示的方法标注在同一图形中具有几种尺寸数值相近而又重复的要素(如孔等)时，可采用标记(如涂 色等)的方法，如图4-25 所示，或采用标注字母的方法类区别，如图4-26 所示的标注方 法图4-25 涂色标注图4-26 字母标注 4.4 各种孔(光孔、沉孔、螺孔等) 的标注方法 各种孔(光孔、沉孔、螺孔等) 可采用旁注的方法标注，如下表所示但标注圆锥销孔的尺寸时，应按图4-27 的两种形式引出标注，其中φ4 和φ3 都是 所配的圆锥销的公称直径由于圆锥销孔通常是相邻两零件装配在一起后加工的，因此应 注写“配作” 字样 图4-27 圆锥销孔的尺寸注法。
