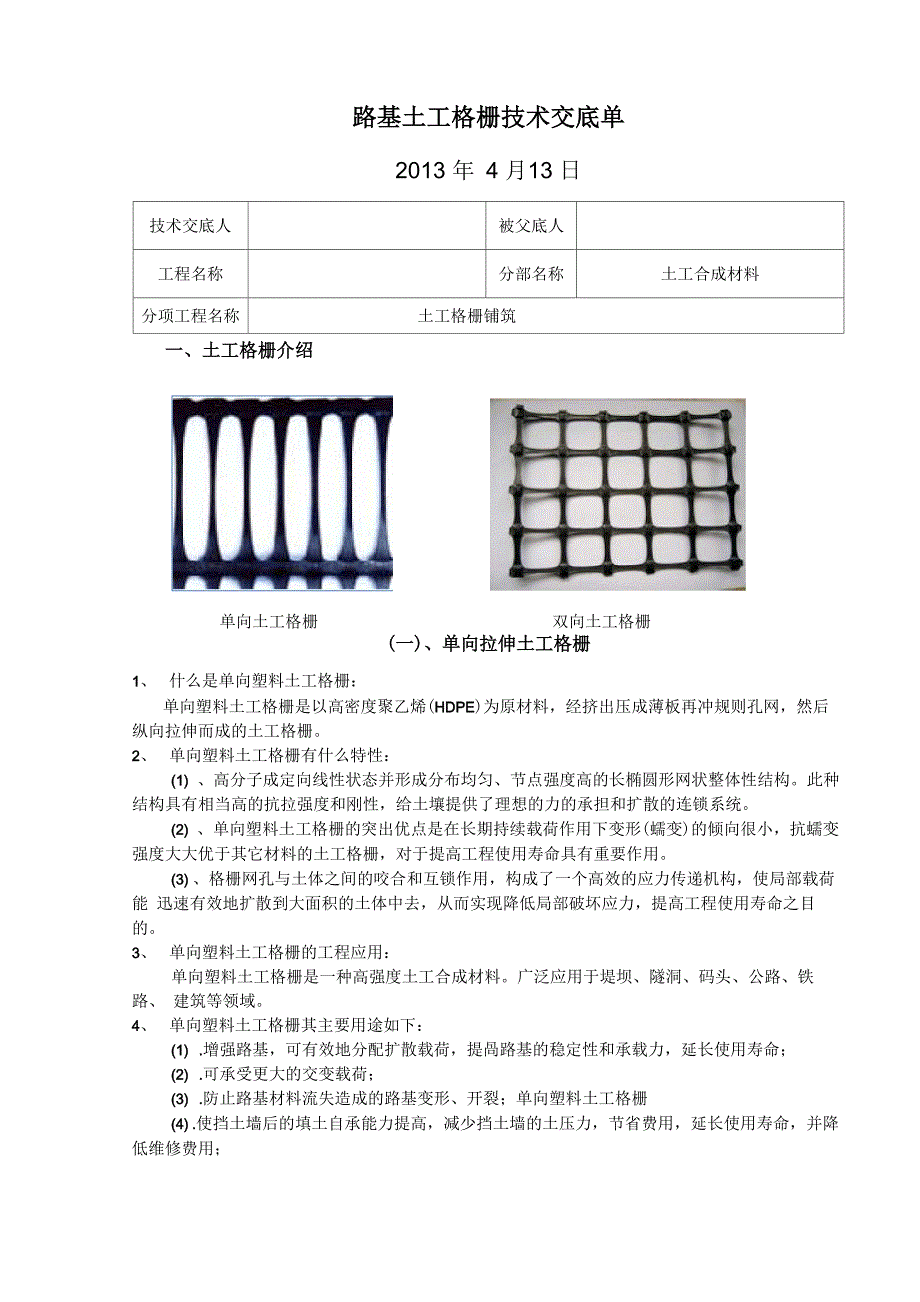

路基土工格栅技术交底单2013 年 4 月13 日技术交底人被父底人工程名称分部名称土工合成材料分项工程名称土工格栅铺筑一、土工格栅介绍单向土工格栅双向土工格栅(一)、单向拉伸土工格栅1、 什么是单向塑料土工格栅：单向塑料土工格栅是以高密度聚乙烯(HDPE)为原材料，经挤出压成薄板再冲规则孔网，然后 纵向拉伸而成的土工格栅2、 单向塑料土工格栅有什么特性：(1) 、高分子成定向线性状态并形成分布均匀、节点强度高的长椭圆形网状整体性结构此种 结构具有相当高的抗拉强度和刚性，给土壤提供了理想的力的承担和扩散的连锁系统2) 、单向塑料土工格栅的突出优点是在长期持续载荷作用下变形(蠕变)的倾向很小，抗蠕变 强度大大优于其它材料的土工格栅，对于提高工程使用寿命具有重要作用3) 、格栅网孔与土体之间的咬合和互锁作用，构成了一个高效的应力传递机构，使局部载荷能 迅速有效地扩散到大面积的土体中去，从而实现降低局部破坏应力，提高工程使用寿命之目的3、 单向塑料土工格栅的工程应用：单向塑料土工格栅是一种高强度土工合成材料广泛应用于堤坝、隧洞、码头、公路、铁路、 建筑等领域4、 单向塑料土工格栅其主要用途如下：(1) .增强路基，可有效地分配扩散载荷，提咼路基的稳定性和承载力，延长使用寿命；(2) .可承受更大的交变载荷；(3) .防止路基材料流失造成的路基变形、开裂；单向塑料土工格栅(4) .使挡土墙后的填土自承能力提高，减少挡土墙的土压力，节省费用，延长使用寿命，并降 低维修费用；(5) .结合喷锚混凝土施工方法进行边坡维护，不仅可节省30%—50%的投资，而且可以缩短工期一倍以上；(6) .在公路的路基和面层中加入土工格栅，可以降低弯沉，减少车辙，推迟裂缝出现时间3—9 倍，可减少结构层厚度达36%；(7) .适用于各种土壤，无需异地取材，省工省时；(8) .施工简单快捷，可大大降低施工成本。
二)双向塑料土工格栅1、 什么是双向拉伸塑料土工格栅：双向拉伸塑料土工格栅是以聚丙烯(PP)或聚乙烯(PE)为原料，经塑化挤出板材、冲孔、加 热、纵向拉伸、横向拉伸而成2、 双向拉伸塑料土工格栅有什么特性：双向拉伸塑料土工格栅在纵向和横向上都具有很大的拉伸强度，这种结构在土壤中能够提供一 个更为有效的力的承担和扩散的理想连锁系统，适应于大面积永久性承载的地基补强3、 双向拉伸塑料土工格栅的工程应用：适用于各种堤坝和路基补强、边坡防护、洞壁补强，大型机场、停车场、码头货场等永久性承 载的地基补强1) .增大路(地)基的承载力，延长路(地)基的使用寿命2) .防止路(地)面塌陷或产生裂纹，保持地面美观整齐3) .施工方便，省时，省力，缩短工期，减少维修费用4) .防止涵洞产生裂纹5) .增强土坡，防止水土流失6) .减少垫层厚度，节约造价7) .支撑边坡植草网垫的稳定性绿化环境8) .可取代金属网，用于煤矿井下假顶网二、 土工格栅施工工艺流程：施工准备(运料、放样)一基底处理(清净)一土工格栅铺设(铺设方法、搭接宽度)一填土(方法、粒径)一翻卷格栅一下层格栅铺筑三、 施工方法1、 为确保路基不均匀沉降致使路面开裂，对特殊路堤填筑施工作如下处理：对于地基条件较好的高填方路堤和原地面横坡陡于1： 2.5且边坡高度大于8米的填方路堤；在路 面底面以下铺设3层土工格栅，对于纵横向填挖交界处，地面横坡陡于1： 5时，必须开挖错台， 错台宽度不小于3米，并作成内倾2%—4%的横坡，当原地面横坡陡于1： 2.5且边坡高度大于8米 的填方路堤；在填挖交界处的填方区选用级配较好的沙类土填筑形成过度区，同时，在路面底面以 下铺设3层土工格栅，格栅伸入挖方段不小于4.0米，若衔接段填方路堤上面3层土工格栅，则两 者可拉通铺设，若无土工格栅伸入填方段不小于15米；填挖交界处为土质挖方，土质路床必须挖 出换填，纵向过度段在交界处下面设置横向砂砾石渗沟。
2、 土工格栅铺设：(1)存放和铺设土工格栅时，避免曝晒和长时间暴露，以免性能劣化2) 垂直于线路方向铺设，搭接符合设计图纸要求，联结牢固，在受力方向联接处的强度不低于 材料设计抗拉强度，且其叠合长度不小于20cm3) 土工格栅质量符合设计图纸的规定，抗拉强度三100KN/m，断裂延伸率W5%，格栅接点强度不 得小于抗拉强度的80%4) 施工保持连续性，不出现扭曲、折皱、重叠，注意绷紧格栅使其受力，用人工拉紧，使其均 匀、平整、紧贴下承面，采用插钉等措施固定下承面表面平整，在距土工格栅材料8cm以内的路 堤填料，其最大粒径不得大于6cm5) 土工格栅时，长孔方向和线路横断面方向一致，土工格栅要拉直拉平格栅端头按设计处理6) 土工格栅摊铺后及时填筑填料，间隔时间不超过48h,以避免其受到阳光的直接曝晒3、 填土在铺完格栅后，应及时进行填筑填筑按“先两边，后中间”的原则对称进行，严禁先填路堤中部 填料不允许直接卸在土工格栅上，必须卸在已摊铺完成的土面上，卸土咼度不大于lm一切车辆、 施工机械不得直接在铺好的土工格栅行走，只容许沿路堤方向行驶土工格栅上、下侧及距土工格 栅层8cm内的填料粒径不得大于6cm。
4、 翻卷格栅在第一层填土达到预定厚度并经碾压到设计密实度后，将格栅翻卷回包2m绑扎在上一层土工格栅 上，并人工修整锚固，在翻卷端外侧培土 lm,保护格栅，防止人为破坏5、 按上述方法完成一层土工格栅铺筑，并按冋样方法步骤进行其它各层格栅铺筑所设格栅铺 筑完后，即开始进行上部路堤填筑四、土工格栅数量表三黎LJ11标土工格栅数量表序号施工桩号工程名称长度(m)数量(mJ1K76+630〜K76+670单向土工格栅40480.02K76+710〜K76+730单向土工格栅20240.03K76+940〜K77+000单向土工格栅60720.04K76+670〜K76+710 （右）双向钢塑格栅402560.05K77+000〜K77+010单向土工格栅101206K77+030〜K77+050单向土工格栅20240.07K77+180〜K77+210单向土工格栅30360.08K77+865〜K77+910单向土工格栅45540.09K77+140〜K77+160双向土工格栅20350.010K77+950〜K77+970双向土工格栅20320.01 11K77+370〜K77+550双向钢塑格栅180936012K78+125〜K78+160单向土工格栅35420.013K78+315〜K78+350单向土工格栅35420.014K78+530〜K78+560单向土工格栅30360.015K78+570〜K78+590单向土工格栅20240.016K78+675〜K78+710单向土工格栅35420.017K78+280〜K78+302双向土工格栅22308.018K78+400〜K78+420双向土工格栅20308.019K78+150〜K78+230双向钢塑格栅804160.020K78+720〜K79+000双向钢塑格栅2801456021K79+360〜K79+430单向土工格栅7084022K79+000〜K79+350双向钢塑格栅35018200.023K80+550〜K80+570单向土工格栅20240.024K80+590〜K80+630单向土工格栅40480.025K80+670〜K80+690双向土工格栅20382.026K80+782〜K80+800双向土工格栅18322.027K80+990〜K81+000双向土工格栅10154.028K80+365〜K80+440 （左）双向钢塑格栅75394529K81+210〜K81+235单向土工格栅2530030K81+000〜K81+010双向土工格栅15431K81+025〜K81+040双向土工格栅1530832K81+130〜K81+210 （左）双向钢塑格栅804160.033K81+235〜K81+290 （左）双向钢塑格栅552860.034K82+610〜K82+630双向土工格栅20341.035K82+838〜K82+850双向土工格栅12308.036K82+850〜K82+870双向土工格栅20308.037K83+035〜K83+080单向土工格栅45540请各现场技术人员认真审查施工图纸，准确对路基土石方填挖交界处、陡坡地段按设计数量铺设 土工格栅。
若根据地形需要增设土工格栅数量应提前通知，以做好提前与设计方及时沟通附件:土工格栅设计图,。
