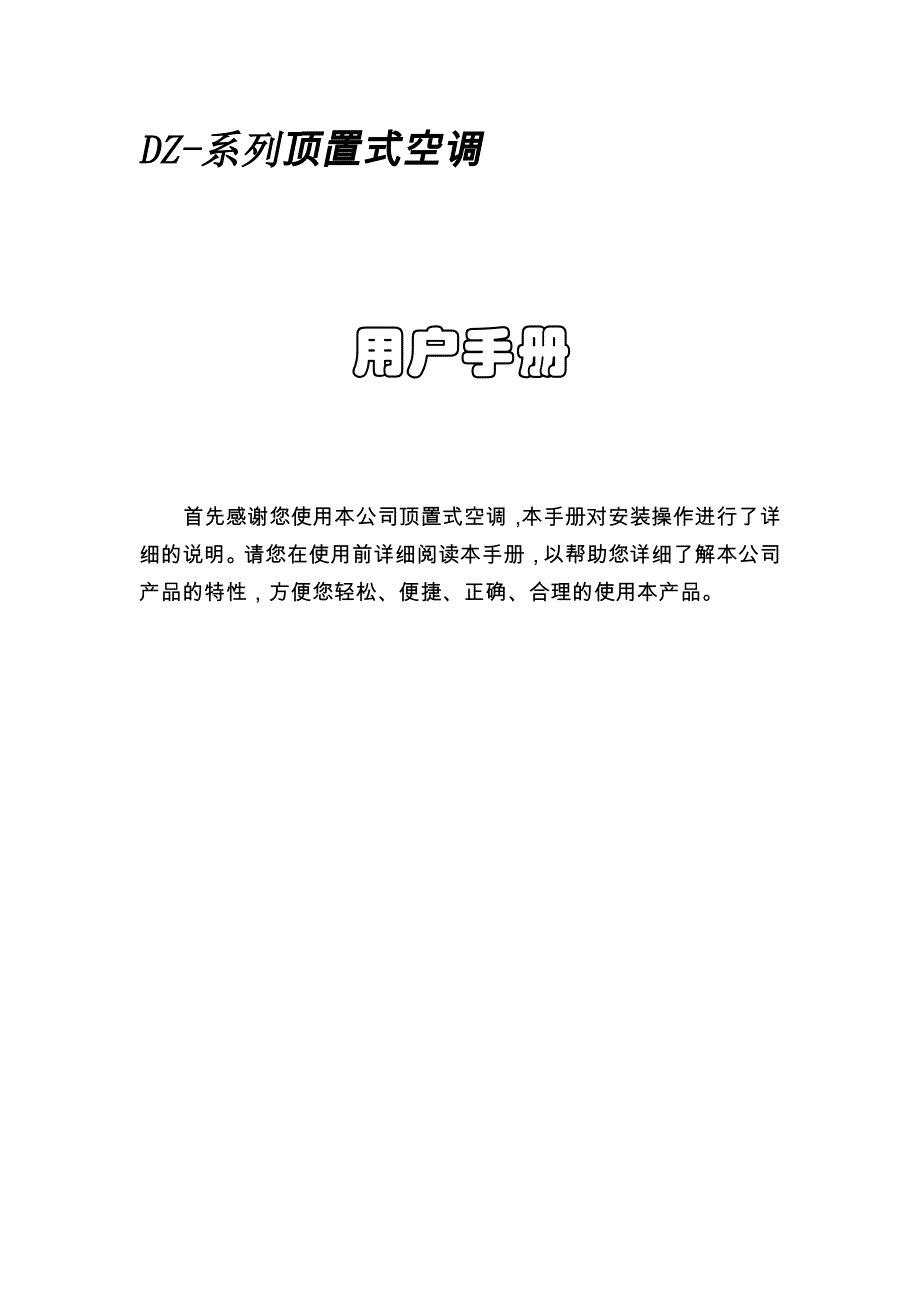

DZ-系列顶置式空调 用户手册 首先感谢您使用本公司顶置式空调，本手册对安装操作进行了详细的说明请您在使用前详细阅读本手册，以帮助您详细了解本公司产品的特性，方便您轻松、便捷、正确、合理的使用本产品 1目录 1.产品概述 ............................................................................................................ 2 1.1用途 ................................................................................................................. 2 1.2特点 ................................................................................................................. 2 2.工作原理 ............................................................................................................ 2 3.机件名称 ............................................................................................................ 4 4.安装说明 ............................................................................................................ 6 4.1安装准备 ......................................................................................................... 6 4.2安装流程 ......................................................................................................... 7 4.3安装方法 ......................................................................................................... 7 4.4试运行 ........................................................................................................... 12 5.使用与操作 ...................................................................................................... 12 5.1预备 ............................................................................................................... 13 5.2遥控器操作 ................................................................................................... 13 5.3控制面板操作 ............................................................................................... 14 5.4运转模式说明 ............................................................................................... 15 6.清理及保养 ...................................................................................................... 15 7.故障检修 .......................................................................................................... 16 附录1. DZR-系列空调技术参数 ........................................................................ 18 附录2. DZD-系列空调技术参数 ......................................................................... 19 附录3. DZL-系列空调技术参数 ......................................................................... 20 21. 产品概述 1.1用途 DZ系列顶置式空调具有制冷、制热、通风、除湿、滤尘等功能，具有抗震、抗冲击和可靠性高等特点，可广泛应用于起重设备、车辆、小型船舶等。
型号说明：D Z□－□□□ │ │ │ │ │ │ │ ┕ — 电源型式：5为220V/50Hz，6为115V/60Hz │ │ ┕ — — 名义制冷量：×100W │ ┕ — — — — 功能代号：L为单冷型，R为热泵型 ， │ D为单冷电热型 ┕ — — — — — 产品代号：顶置空调 1.2特点 （1） 快速制冷/温度可调：可在短时间内将环境温度降到用户所需的舒适点 （2） 抗震性高：在震动和颠簸路段能正常运行 （3） 高效防腐：能在酸碱气候中长期使用 （4） 通用性高：外形以及安装尺寸与国外同类产品一致，通用性强 （5） 低噪音: 舒适性更好 （6） 延时起动: 在空调突然断电又迅速通电后，延时模块延时3分钟起动压缩机，保护压缩机不致损坏 （7） 模块记忆功能: 在开机状态下断电且迅速得电后，机组将自动保留上次开机状态，避免反复调节的烦琐 （8） 美观性: 具有防腐性能的塑料外壳和室内塑料件增加了外观的美观性 2. 工作原理 辅助电加热器干燥过滤器压缩机气液分离器室外热交换器室内热交换器制热时，制冷剂的流向制冷时，制冷剂的流向单向阀毛细管2毛细管1室内风机室外风机四通换向阀图2.1 DZR-系列空调系统原理图 3室外风机室内风机制冷时，制冷剂的流向 气流方向室内热交换器室外热交换器气液分离器 压缩机过滤器电加热器节流元件图2.2 DZD-系列空调系统原理图 节流元件过滤器压缩机气液分离器室外热交换器室内热交换器气流方向制冷时，制冷剂的流向室内风机室外风机图2.3 DZL-系列空调系统原理图 4室内侧送风室内侧回风室外侧排风图2.4 气流组织示意图 3. 机件名称 POWERFAN COOLHEATRECLOW HIGHTEMPMODE SPEED°F°CON/OFF①②③④⑤⑥⑦⑧⑨ ⑩ 11 12131416181517图1图1 室内机组 ○1 室内塑料面罩 ○2 送风百叶 ○3 回风格栅 ○4 室内控制面板 ○5 电源状态指示灯 ○6 开/关按钮 ○7 通风状态指示灯 ○8 制冷状态指示灯 ○9 功能选择按钮 ○10制热状态指示灯 ○11温度设定按钮 ○12低速指示灯 ○13风速设定按钮 ○14高速指示灯 ○15摄氏温度指示灯 ○16遥控器信号接收窗 ○17华氏温度指示灯 ○18数字显示屏 室外侧 室内侧 5① ② ③ ④ ⑤图2图2 室外机组 ○1 室外塑料面罩 ○2 冷凝水排水口 ○3 前垫圈 ○4 室外机组回风格栅 ○5 后垫块 图3 遥控器 ○1 信号发射窗 ○2 开关按钮 ○3 风速按钮（低速） ○4 温度调节按钮（升） ○5 制冷按钮 ○6 制热按钮 ○7 通风按钮 ○8 温度调节按钮（降） ○9 风速按钮（高速） ○10锁定按钮 ON/OFF 开/关①② ⑩图3LOW 低速TEMP 温度HIGH 高速COOL 制冷 HEAT 制热⑨⑧⑥⑦③④⑤ 64. 安装说明 l 当机组在搬运、装卸时，请按包装箱上的警示要求操作。
5l 确认好安装位置的强度是否能承载机组，以免造成人员伤害及设备损坏 l 本机组根据安装方式的不同，适用于顶部厚度不同的车船，如图4.1所示 前垫圈用户安装平台后垫块舱顶前垫圈 后垫块舱顶 安装方式一 安装方式二 车顶厚度≤150mm 车顶厚度≤（150-A）mm 图4.1 安装示意图 注意：如车（船）顶不平时，建议采用“安装方法二”；如车（船）顶部厚度大于150mm，请要求生产厂家重新配安装附件 l 要求用户在机组的电器回路上自行安装断路器或保护装置，如图4.2所示 图4.2 4.1安装准备 （1） 确定空调的安装方向,风量大的一侧（室内塑料面罩上离控制面板近的送风百叶）朝向主要的空调使用区 （2） 在车船顶部开尺寸为365×365的通风口（请严格按此尺寸开口），切割前应尽量避开电线，管路等部件 （3） 整个安装平台倾斜不得大于5度，否则会影响空调冷凝水的正常排放 红 蓝 黄绿 用户提供 三芯电源线顶置空调机组 接线端子 DZ*-355（A） 规格:15A以上,三档DZ*-356（A） 规格:30A以上,三档空气开关 规格：16A规格：25A电源 220V,50HZ115V,60HZ 74.2安装流程 安装室外机 → 固定安装框架 → 固定塑料平口法兰（带布风道） → 拆解室内机组 → 固定室内风道顶板 → 固定金属风道法兰 → 固定室内风道底板 → 安装室内面罩 → 试运行 4.3安装方法 （1） 安装室外机 将空调器室外机直接安装于365×365的开口上，如图4.3所示。
空调器室外机底部的黑色密封圈放置于空调器与车船顶部开口之间，在舱内可看见空调底部的4个M10安装孔呈四角对称 注： l 安装完毕后，对密封圈进行漏光检查，若发现有缝隙漏光，应重新安装 l 对于不规则的粗糙的车顶，必须用密封剂封住所有的缝隙，防止雨水渗入车厢内建议安装完毕后做淋水试验 A365365 3153154-M10 螺栓安装孔送风口回风口舱顶图4.3 8（2） 固定安装框架 将室内安装框架上的4个最大的安装孔与空调室外机的安装孔对齐，用4个M10的特制安装螺栓，将空调器室外机与其固定紧（紧固程度为：空调室外机下降5～8mm），如图4.4所示 安装框架安装螺栓舱顶 9图4.4 （3） 电源线安装 电源线的布置方式如图4.5所示，接线端子不能与室内塑料面罩干涉建议暗线布置，如果走明。
