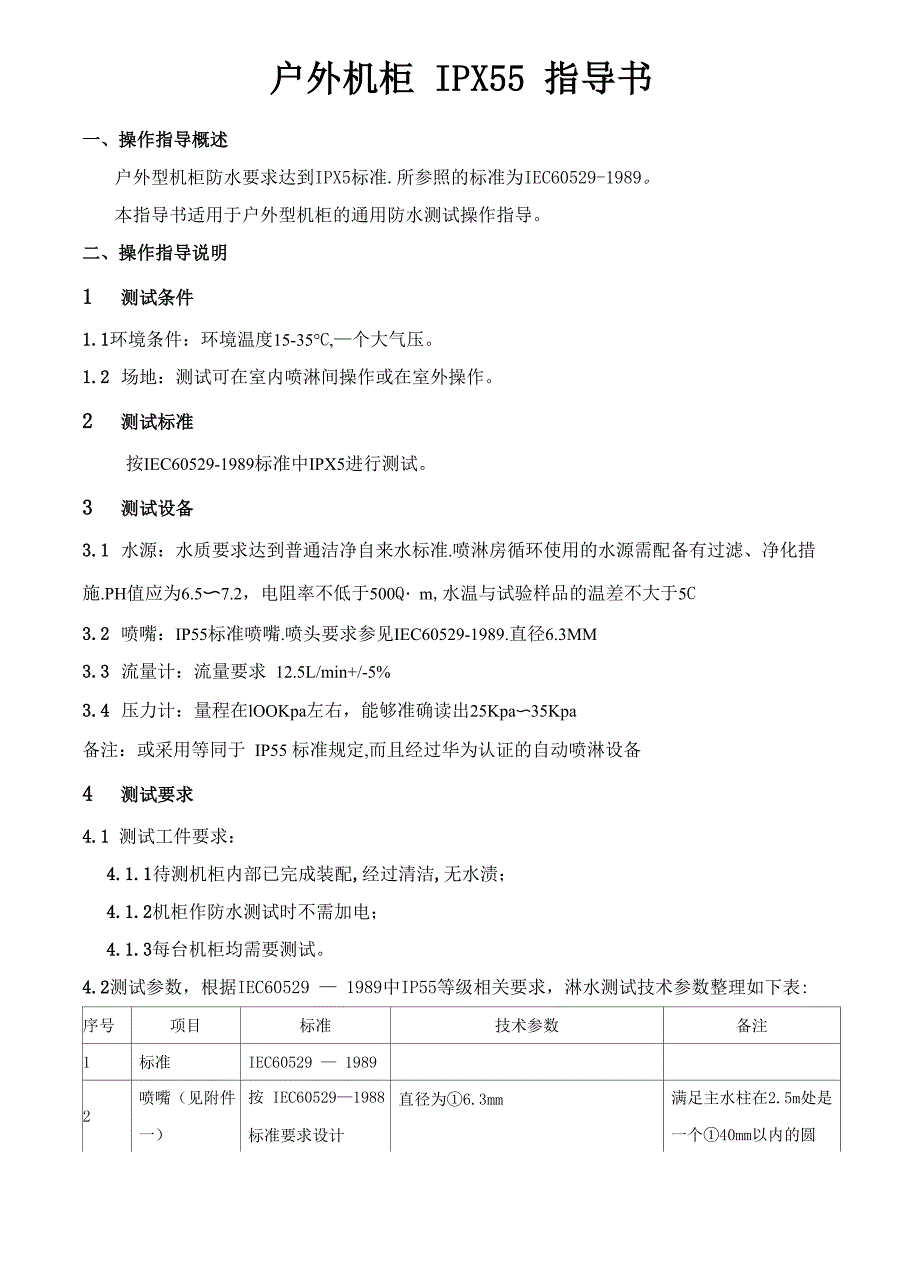

户外机柜 IPX55 指导书一、操作指导概述户外型机柜防水要求达到IPX5标准.所参照的标准为IEC60529-1989本指导书适用于户外型机柜的通用防水测试操作指导二、操作指导说明1 测试条件1.1环境条件：环境温度15-35°C,—个大气压1.2 场地：测试可在室内喷淋间操作或在室外操作2 测试标准按IEC60529-1989标准中IPX5进行测试3 测试设备3.1 水源：水质要求达到普通洁净自来水标准.喷淋房循环使用的水源需配备有过滤、净化措施.PH值应为6.5〜7.2，电阻率不低于500Q・m,水温与试验样品的温差不大于5C3.2 喷嘴：IP55标准喷嘴.喷头要求参见IEC60529-1989.直径6.3MM3.3 流量计：流量要求 12.5L/min+/-5%3.4 压力计：量程在lOOKpa左右，能够准确读出25Kpa〜35Kpa备注：或采用等同于 IP55 标准规定,而且经过华为认证的自动喷淋设备4 测试要求4.1 测试工件要求：4.1.1 待测机柜内部已完成装配,经过清洁,无水渍；4.1.2机柜作防水测试时不需加电；4.1.3每台机柜均需要测试4.2测试参数，根据IEC60529 — 1989中IP55等级相关要求，淋水测试技术参数整理如下表:序号项目标准技术参数备注1标准IEC60529 — 19892喷嘴（见附件一）按 IEC60529—1988标准要求设计直径为①6.3mm满足主水柱在2.5m处是一个①40mm以内的圆3流量计量程精度0.5L/min，可调流量：12.5L/min土5%扇区在表盘上用彩色线条标出扇流量计和压力计均可作为测试压力控制仪器，4压力计量程精度5Kpa，可调水压：25Kpa〜35Kpa扇区区，见图一水柱垂直喷射高度来是通过流量或者是压力换算的直观确认方法5水柱喷射高度水柱高度2.5m〜3.5m之间为宜图二。
6机顶测试角度机柜顶面与水柱夹角水柱与机顶夹角控制在45〜135 °,见图三通过工装、夹具调整机 柜测试面、缝隙等测试 单元与水柱之间的夹角 满足要求，并保证一致 性夹角定义见示意图7其它测试角度水柱与其它测试面之间的夹角1、 水柱与顶面以外其它面之间夹角满 足60〜120 °扇面内进行；见图四2、 水柱方向与缝隙方向之间夹角在45 〜135 °扇面内进彳丁，见图五8测试距离测试龙头与测试表面距离龙头出水口离被测试面距离在2.5m〜3m通过划定夹角、扇区示意图：图一 图二 图三 图四 图五5 测试操作步骤5.1 测试前密封面外观检查：5.1.1 检查打胶时间，确认硅胶已干透，硅胶涂抹均匀，没有成堆的硅胶，多余残胶去除5.1.2 检查各处硅胶质量要求：A：打胶角度及外形符合要求直角边连接圆弧R5-8；B：胶层透明，表面光洁•无脏污；C：无气泡，针孔，局部剥离，表面孔洞,胶分层，表面起毛等缺陷；若存在 C 类缺陷，必须经过返修后再做测试5.1.3 检查防水胶条、橡胶条的接缝平滑，无残胶5.1.4 机柜内外各焊接密封边无裂缝，喷涂气孔，砂眼、未焊透等缺陷重点检查铰链焊接及机柜内部各角部的焊接及喷涂质量（若密封部位内外存在气孔，砂眼，未焊透现象为不 允许。
必须经过返修后再作测试如立柱与上下围框焊接处，门的四角，门内侧防水槽周边 铰链，锁杆支架等处）5.1.5 各密封铆钉及螺钉联结处已封胶5.2 打开待测机柜所有门，检查机柜内部、门框密封条周边是否清洁无水迹，将需要遮敝的 部位用胶带保护再将门关好如果机柜是采用螺钉紧固密封垫形式的，在关门时需采用相 应规格的力矩扳手操作然后将待测机柜搬运至测试地点5.3 开启测试设备，调节水压或流量，使水压或流量满足4.2 中要求保持水柱在距离喷嘴2.5米处直径约为40MM的一个圆，同时通过水柱垂直喷射高度复核仪器是否能够正常显示 水流相关参数并且反应灵敏5.4 操作者以自然站立姿势，通过工装治具限定喷嘴位置（治具参见图七），喷嘴与机柜正 面距离为2.5m〜3m （人员定点定位以保证此距离——例如通过画线定位方式实现，如图六）， 向待测机柜表面喷水每一面喷水持续时间1min/m2机柜主要喷淋部位为门缝、接缝、门 锁、铰链、百叶窗、吊环螺孔、热交换器、透气膜等测试要求见下表测试项目测试要求判定依据备注门缝LV 1000mm1分钟/条胶条压缩面及粘贴面无漏水、渗水L为门缝长度L三1000mm3分钟/条门锁20秒门锁四周无漏水、渗水铰链1分钟/个铰链安装螺孔处无漏水、渗水百叶窗30秒/处附近区域无无漏水、渗水吊环螺孔30秒/个机柜内部无漏水、渗水1.1, —1—.执交 八、、 X-换器AV600mm1分钟/m2至少1分钟机柜内部无进水，安装边无漏水渗水A为热交换器最大尺寸A三600mm1分钟/m2透气膜1分钟/m2至少1分钟机柜内部无进水，安装边沿及螺孔无漏水渗水机柜出风口处1分钟/处水不能溅入机柜内部直通风机柜和HERTAPM30机柜挂墙/抱杆安装孔上下各30秒机柜内部无漏水和渗水有挂墙安装的机柜把手30秒/个机柜内部无漏水和渗水上盖与机柜结合焊1分钟/条机柜内部无漏水和渗水HERT APM系列机柜缝操作员和机柜之间距离限定•匸£ tW『图七治具定位 龙头位置附件一：喷嘴图纸（参考IEC60529 — 1989 page 63）检验用喷嘴如下團所示（符合F阴等级要求，材料背铜）：。
