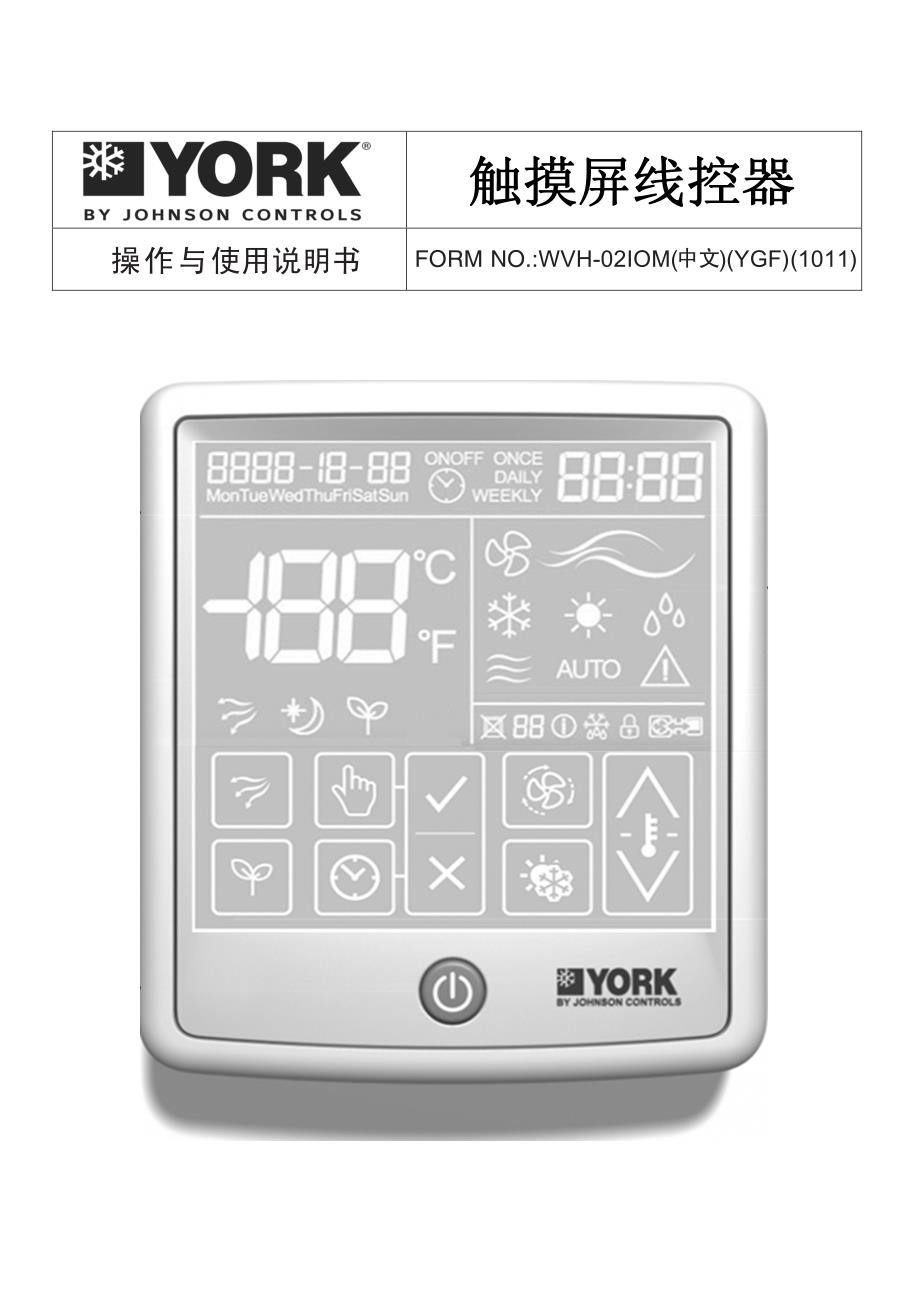

操作与使用说明书 FORM NO WVH 02IOM YGF 1011 触摸屏线控器 触摸屏线控器 中文 2 目 录 目 录 1 产品概述产品概述 3 1 1 系统控制图 3 2 产品界面说明产品界面说明 3 2 1 产品区域对照表 4 3 产品使用说明产品使用说明 4 3 1 初始化 4 3 2 显示状态 4 3 2 1 初始化状态 4 3 2 2 屏幕保护状态 5 3 3 控制按键 5 3 4 功能与操作 5 3 4 1 基本功能与操作 5 3 4 2 设置功能与操作 6 3 4 2 1 系统时间及日期设置功能 6 3 4 2 2 定时设置功能 7 3 4 2 3 参数设置功能 8 3 4 3 键盘锁功能 10 3 4 4 秘密锁功能 10 3 4 5 故障信息 11 遥控接收功能遥控接收功能 WVH 02 触摸屏线控书说明书 3 1 产品概述 产品概述 1 1 系统控制图 系统控制图 Max 4 4号内机号内机 2号内机号内机 1号内机号内机 3号内机号内机 一台线控器可以同时控制同一系统内的1台或者不超过4台室内机 2 产品界面说明 产品界面说明 产品界面图解 产品界面图解 9 开关机按键 5 特殊模式指示区 3 温度指示区 1 日期指示区 2 定时与时间指示区 4 风速指示区 6 运转模式指示区 7 其它状态指示区 8 触摸屏按键区 多联机组室内机可以采用遥控器 线控器进行操作 同时可以通过线控器显示机组故障信 息 运行状况等 线控器具有简单的实现控制一台室内机或者同时控制不超过四台室内机 室 内机参数修改和故障信息记录与查询等功能 WVH 02 触摸屏线控书说明书 4 2 1 产品区域对照表 产品区域对照表 显示内容 序 号 区域 关机 开机 1 日期指示区 系统当前年 月 日及星期 默认为 2000 1 1 0 00 日期修改 详见 3 4 2 1 节 2 定时与时间指示 区 如果有定时设置 显示时钟标志 否则不显示 如果有定时开时间设置 显示 ON 标志 否则不显示 如果有定时关时间设置 显示 OFF 标志 否则不显示 定时模式显示 ONCE WEEKLY DAILY ONCE 设置仅一次有效 WEEKLY 设置每周都有效 DAILY 设置每天有效 3 温度指示区 无显示 温度区显示 若该内机掉线 温度区闪烁显示 d9 4 风速指示区 无显示 显示当前内机风速 5 特殊模式指示区无显示 显示线控器连接的第一台室内机的当前摆叶 睡眠 Tio2 状态 6 运转模式指示区无显示 显示线控器连接的第一台室内机当前运转模式 7 其它状态指示区 室内机地址 循环显示每一台室内机地址 外机故障时显示 00 通讯标志 室内 外机组通讯正常时 则常显示 否则 闪烁显示 报警标志 如果某室内机报警 则在显示本室内机时报警标志显示 否则 不显示 如果室外机有报警 则在显示任一台室内机状态时报警标志均显 示 锁定状态标志 根据当前按键锁状态显示 查询状态 根据运转时间是否超过限制值的状态显示 8 触摸按键区 显示所有触摸按键 9 开关机按键 机械按键常显示 3 产品使用说明 产品使用说明 3 1 初始化 初始化 空调系统地址分配完成后 需要对线控器进行重新上电 产品进行自身初始化检索 正常无故 障情况下 约 60 秒内完成并进入正常显示界面 使用过程中 每次上电产品都要进行以上初始化 一个线控器控制多台内机 在上电初始化时 必须确保相连接的室内机同时上电或者提供电源 给线控器的内机 详见 2 2 节接线说明 最后一个上电 若使用过程中 控制器出现异常或者死机 请暂停对控制器进行任何操作 以便控制器进行自 我初始化修复 最长等待时间不超过 90 秒 2 2 拨码设置说明 拨码盘 SW1 相关设置说明 2 2 拨码设置说明 拨码盘 SW1 相关设置说明 6 位拨码定义ONOFF SW1 1单冷 热泵选择单冷热泵 出厂默认 SW1 2应急开关有效无效 出厂默认 SW1 3预留OFF 出厂默认 SW1 4预留OFF 出厂默认 SW1 5预留OFF 出厂默认 SW1 6预留OFF 出厂默认 WVH 02 触摸屏线控书说明书 5 2 按键锁显示 按键处于锁定状态 无法进行控制操作 显示图标 3 通信报警闪烁显示 正在搜查的室内机 闪烁显示图标 4 地址区闪烁显示 搜索到的室内机数量 5 其它不显示 3 2 2 屏幕保护状态 一定时间内 对线控器无任何操作后 屏幕背光会自动调为微亮状态 进入屏幕保护状态 此 时仍有状态显示 3 3 控制按键 控制按键 按键的操作过程 包括被有效按下和有效释放 其有效操作以按键被有效释放为标志 按键被 执行的前提条件是背光亮 如果背光灭时 第一次按键只能点亮背光 等背光亮后 按键才有效 如果背光亮时 在日常显示状态 按操作键进入操作时 从日常显示状态切换到操作界面 显示当 前设定值且发送命令 同时可以继续进行功能设定 当我们对按键进行触摸操作时 图标处于显示状态 表示控制器向内机发送命令中 图 标消失表示命令已发出 3 4 功能与操作 功能与操作 3 4 1 基本功能与操作 秘密锁或键盘锁未被锁定状态下 在常用参数设置界面下进行基本功能操作 线控器基本功能操作指 开关机 模式 温度 风速 摆叶 健康 睡眠 辅助电加热等 功能设置 序号 功能键 主要功能 操作说明 1 开 关机 按此键 使与该线控器相连的所有内机关机或按照设置值开机 2 运转模式 设定 基本功能设置状态 按此键进入模式设定 每按一次键 切换到 下一模式 可以实现制冷 制热 抽湿 通风 制冷循环切换 关机状态下 按此键以当前功能设置要求发布开机命令 3 运转风速 设定 基本功能设置状态 按此键进入风速设定 每按一次键 切换到 下一档位 可以实现低速 中速 高速 自动 低速循环 关机状态下 按此键以当前功能设置要求发布开机命令 注意 在除湿模式下 强制为低速风 不能进行风速设置 4 温度 日历 及时间设 定 基本功能设置状态 按此键进入温度设置 1 每按 键一次 设置温度加 1 最大 30 度 2 每按 键一次 设置温度减 1 最小 16 度 关机状态下 按此键以当前功能设置要求发布开机命令 在进行日历及时间设定时 可以通过该键实现相应日历及时间调 整 具体见日历及时间设置操作 5 摆叶控制 基本功能设置状态 按此键进入摆叶设定 每按一次键 在摆叶 开与关之间切换 摆叶图标 开为显示 摆叶关为隐藏 3 2 显示状态 显示状态 3 2 1 初始化状态 1 线控器锁显示 线控器处于锁定状态 无法进行控制操作 显示图标 WVH 02 触摸屏线控书说明书 6 关机状态下 按此键以当前功能设置要求发布开机命令 6 健康功能 基本功能设置状态 按此键进入健康功能设定 每按一次键 在 健康功能开与关之间切换 健康图标 开为显示 关为隐藏 只有在安装了 TIO2 且开机状态下 该功能键才有效 关机状态下 按此键以当前功能设置要求发布开机命令 作为组合键使用 详见 3 4 3 及 3 4 5 7 睡眠功能 基本功能设置状态 按此键进入睡眠功能设定 每按一次键 在 睡眠功能开与关之间切换 睡眠图标 开为显示 关为隐藏 关机状态下 按此键以当前功能设置要求发布开机命令 作为组合键使用 详见 3 4 2 8 时钟 单独或作为组合键使用 进行系统时间 日期调整及定时开关机 功能设定 详见 3 4 2 9 设置确认 或取消 在设置功能与操作中 单独使用进行当前操作的确认或取消操 作 详见 3 4 2 作为组合键使用 详见 3 4 2 及 3 4 5 3 4 2 设置功能与操作 3 4 2 1 系统时间及日期设置功能 操作步骤 a 进入时间及日期设置的条件 在日常显示状态时 长按 5 秒 进入系统时钟设置状态 此时定时显示区内的标志和年开始闪烁 b 选择设置项 按键可以选择需要修改的时间位置 循环顺序为 年 月 日 时 分 年 选中的开始闪烁 没选中的如果已经设置过 那么显示新设置的值 没选中的如果没有设置过 那么显示进入本设置前的系统时钟值 c 按或键可以修改需要修改的时间和日期 短按键 每次增加或减少 1 长按自动每 1 秒增加或减少 5 各参数的初始值及调整范围见下表 时间或日期 初始值 调整范围 小时 0 23 分钟 0 59 年 当前值 2000 2099 WVH 02 触摸屏线控书说明书 7 月 1 12 日 自然月范围值 备注 平年 2 月 日设置可以为 29 但设置无效 d 系统时间设置时 以进入设置时的当前系统时间为基准 e 设置过程中 如果按键 确认前面所做的时间或日期修改 此时 设置立即生效 退出 本设置 f 设置过程中 如果按键 本设置无效 退出本设置 g 设置过程中 连续 5 秒内未按有效功能键确认当前设置 退出本设置 h 本设置退出后 图标不闪烁 返回日常显示状态 3 4 2 2 定时设置功能 操作步骤 a 进入定时设置的条件 在日常显示状态下 长按键 5 秒 则进入定时设置状态 读取时钟芯片中的定时设置值 到定时寄存器中 此时 显示 ON 闪烁 小时区闪烁显示原来设定的定时开的小时 如果没有设定值 则默认 00 分钟区显示原来设定的定时开的分钟 如果没有设定值 则默认 00 OFF 及 ONCE DAILY WEEKLY 显示当前状态 b 定时开时间设定 按键可以选择小时或分钟 被选择对象闪烁显示 可以循环 按或键可以修改的时间 短按键 每次增加或减少 1 长按键 自动每 1 秒增加或减少 5 按键 确认定时开设置 自动转入定时关设定 按键 删除定时开设置 自动转入定时关设定 短按键 自动转入定时关设定 c 定时关时间设定 按键可以选择小时或分钟 被选择对象闪烁显示 可以循环 按或键可以修改的时间 短按键 每次增加或减少 1 长按键 自动每 1 秒增加或减少 5 按键 确认定时关设置 自动转入定时模式设定 WVH 02 触摸屏线控书说明书 8 按键 删除定时关设置 自动转入定时模式设定 短按键 自动转入定时模式设定 d 定时模式设定 如果没有设置定时开和关 自动退出定时设置 如果有定时开或关设置 那么闪烁显示原来的定时模式设置 如果原来为空 则默认值为 ONCE 按键可以选择 ONCE DAILY WEEKLY 被选择对象闪烁显示 可以循环 按键 确认当前定时模式 如果是 ONCE DAILY 保存设置 自动退出定时设置 如果是 WEEKLY 自动转入定时周设定 按键 默认为原来设置 退出定时模式设置 短按键 保存设置 自动退出定时设置 e 定时周期设置 进入周设置时 周一被激活 闪烁显示 表示可以对周一操作 周二到周日 显示原来设定的值 按键可以激活从周一移动到周日 再移到周一循环 没有被激活的星期按照原来设置的 值显示 被激活的星期不管原来被确认还是没有确认都闪烁显示 按键 确认此时被激活的星期 自动激活下一个星期 按键 取消此时被激活的星期 自动激活下一个星期 短按键 那么保存设置 自动退出定时设置 定时设置中 连续 5 秒不进行有效操作 此定时模式下的新设置无效 自动退出定时设置 注意 如果设置了定时开或关时间 定时模式为 WEEKLY 而并没有设置具体的星期几 那么虽然 设置的定时被保存 但由于没有具体的那一天 所以不会被执行 3 4 2 3 参数设置功能 操作步骤 a 进入参数设置的条件 同时按 和5 秒以上 进入参数设置状态 b 参数设置的界面说明 WVH 02 触摸屏线控书说明书 9 定时 运转模式等均不显示 标志显示 表示当前的操作为参数设置界面 温度显示区闪烁显示参数指示字母 温度值及单位不再显示 时间显示区闪烁显示所设置的参数值 其中冒号固定显示 c 操作 从日常显示状态进入参数设置状态时 首先进入 b1 设置项 同时显示 b1 设置项当前参数值 短按键 可以选择需要进行设置的参数项 此时显示原来保存的参数值 按一次 自动跳到下一条参数项 同时显示该参数项的当前设置值 参数项可以循环 循环顺序为 b1 b2 b。
