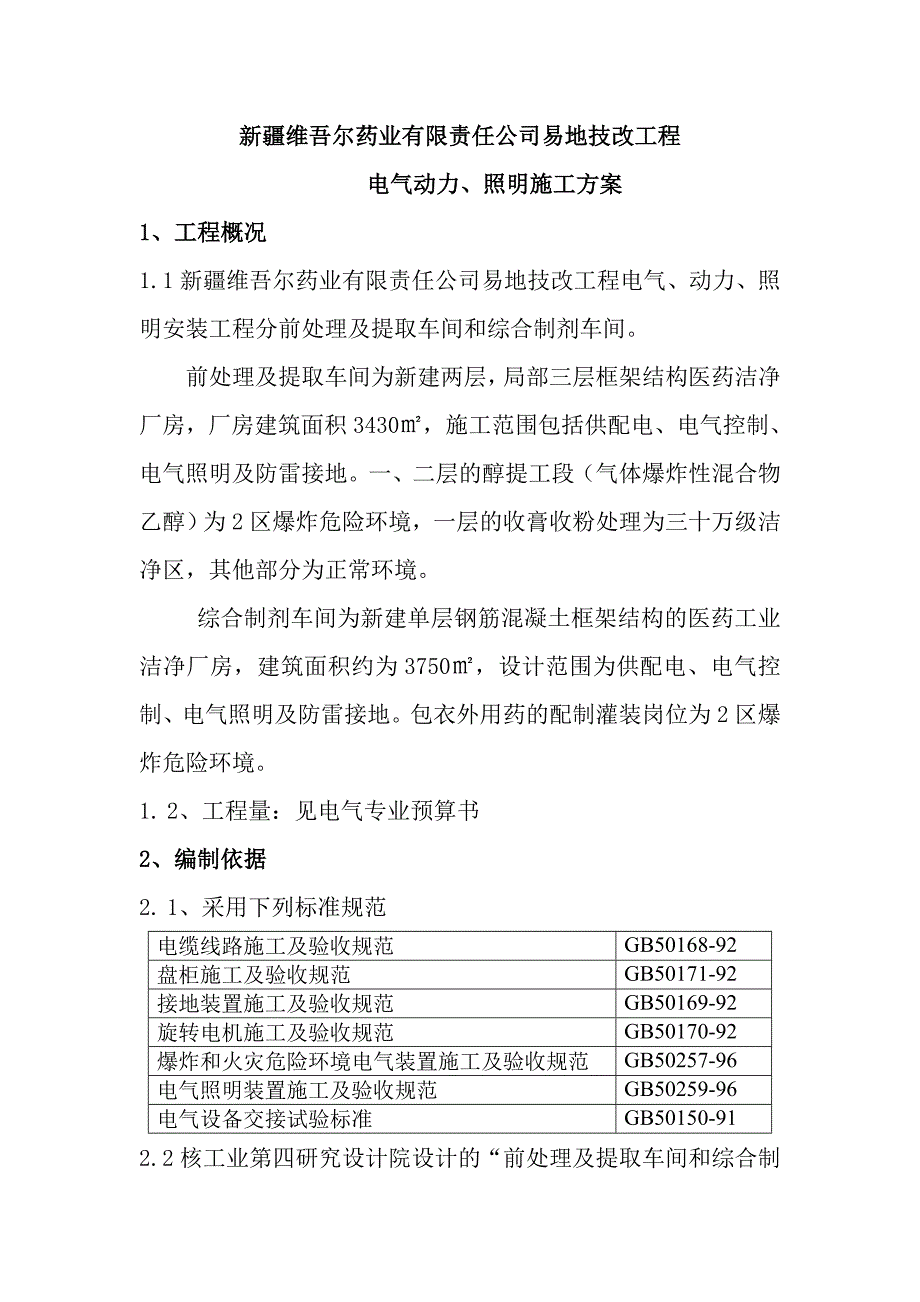

新疆维吾尔药业有限责任公司易地技改工程新疆维吾尔药业有限责任公司易地技改工程电气动力、照明施工方案电气动力、照明施工方案1 1、工程概况、工程概况1.1 新疆维吾尔药业有限责任公司易地技改工程电气、动力、照明安装工程分前处理及提取车间和综合制剂车间前处理及提取车间为新建两层，局部三层框架结构医药洁净厂房，厂房建筑面积 3430㎡，施工范围包括供配电、电气控制、电气照明及防雷接地一、二层的醇提工段（气体爆炸性混合物乙醇）为 2 区爆炸危险环境，一层的收膏收粉处理为三十万级洁净区，其他部分为正常环境综合制剂车间为新建单层钢筋混凝土框架结构的医药工业洁净厂房，建筑面积约为 3750㎡，设计范围为供配电、电气控制、电气照明及防雷接地包衣外用药的配制灌装岗位为 2 区爆炸危险环境1. 2、工程量：见电气专业预算书2 2、编制依据、编制依据2. 1、采用下列标准规范电缆线路施工及验收规范GB50168-92 盘柜施工及验收规范GB50171-92 接地装置施工及验收规范GB50169-92 旋转电机施工及验收规范GB50170-92 爆炸和火灾危险环境电气装置施工及验收规范GB50257-96 电气照明装置施工及验收规范GB50259-96 电气设备交接试验标准GB50150-912.2 核工业第四研究设计院设计的“前处理及提取车间和综合制剂车间电气专业施工图”3 3、施工方法及要求、施工方法及要求 3.1电气工程施工前的准备工作施工前的准备工作，直接影响着施工的正常进行和施工过程的质量，因此施工前必须做好如下准备工作。
施工前必须详细熟悉设计图纸，弄清设计图纸的设计内容，了解工程概况，工程施工特点，注意图纸提出的各种施工要求 熟悉设计、施工规范、施工标准和设备技术文件的有关规定,并研究确定施工程序和方法,确定单位工程划分和工程质量控制点,考虑与主体工程和其它相关工程的相互交叉配合问题 对图纸中选用的电气设备和主要材料等进行统计，并作备料工作 施工前了解施工条件的具备情况,其中包括下列内容：① 设备材料要准备齐全,确定产品标识和可追溯性程序;② 一般工具、机具、仪表和特殊机具的准备，并做好过程和设备认可工作;③ 有关建筑物和设备基础情况完好且交接验收;④ 工程所必须的安全技术措施;⑤ 施工现场的水源、电源及工具,材料存放的场所等临时设施完备3.2 盘柜安装盘柜安装程序：基础槽钢安装 运输吊装 开箱 外观检查 就位 找正固定 基础槽钢安装盘柜安装首先应按施工图要求确定其槽钢基础的坐标和尺寸,然后进行制作安装,基础槽钢安装允许偏差应符合下表要求： 项 目 允 许 偏 差mm/m mm/全长平 直 度 ＜１ ＜5水 平 度 ＜１ ＜５位置误差及不平度 ＜５ 搬运和检查搬运工作应在无雨天气进行,以免受潮；使用汽车搬运时,不得侧放和倒放,并用绳子稳固,防止倾倒,同时运输时应避免冲击和震动；运到现场后，与业主、供货商进行开箱检查，检查设备与设计是否相符，备品、备件是否齐全，有无损坏，腐蚀等情况，并做好记录。
盘柜就位、找正和固定盘柜的安装应在浇筑基础型钢的混凝土凝固后进行，先按图纸规定的顺序将配电盘作好标记,然后用人工将其搬运到安装位置,人工精确地调整第一块盘柜,再以其为标准依次调整其它的盘,调整后的盘柜应盘面一致,排列整齐,盘柜之间、盘柜与基础槽钢间用镀锌螺栓紧固, 盘柜安装应符合下表要求：项 目 允 许 偏 差 mm垂 直 度(每米) ＜１.５相邻两盘顶部 ＜２ 水平偏差 成列盘顶部 ＜５相邻两盘边 ＜１ 盘面偏差 成列盘面 ＜５盘间接缝 ＜２ 盘柜接地盘柜本体与基础槽钢间用 BV-1×16MM 导线连接、装有电器的可开启的门均应与接地的金属构架可靠的连接 内部清扫盘柜安装固定好后，应进行内部清扫，用抹布将名种设备擦干净，柜内不应有杂物，同时应检查机械活动部分是否灵活，导线连接应牢固 盘柜安装成品保护① 安装条件：楼板不得有渗漏现象，室内夹层内均应无积水，影响盘柜的一切装饰工程施工必须完毕，门窗应齐全② 盘柜到达现场后，首先进行开箱检查验收后，用吊车吊置平台上，用滚杠运输到位，运输过程中应小心慢推③ 因本配电室内盘柜多，空间小，在进行安装过程中，应特别小心谨防划伤盘面、盘边。
④盘柜安装完毕后，应执行公司 ISO-9000 中防护程序，直至交工验收⑤变电所要实行封闭管理，直至交工验收3.3 桥架安装： 安装步骤：桥架质量验收→与工艺、设备专业人员根据图纸共同确定现场桥架走向、标高→支架预制→桥架组装、固定→桥架内接地线制作安装 注意事项:电缆桥架连接板的螺栓应紧固，螺母应置于桥架的外侧；电缆桥架转弯处的转弯半径不应小于该桥架上的电缆最小允许弯曲半径；桥架安装应横平竖直，整体美观，固定牢固，接地良好；直线段超过 15m 应有伸缩缝3.4 电气配管 施工步骤:根据桥架走向、电气设备位置及与工艺等其他专业交叉情况确定管路中心线和管路交叉位置电气配管走向，测量管线长度，预制配管及支架，进行安装、接地 注意事项:管内应清洁，管口光滑；弯曲半径满足规范要求钢管与桥架应进行电气连接；钢管与设备连接时，应从下部敷设到设备内，如不能敷设到设备内时应利用软管连接并对钢管与设备进行电气连接，金属软管不能作为接地导体钢管横平竖直，整体美观3.5 接地装置安装 施工步骤室外部分：开挖挖接地坑（沟）→接地极制安→敷设并焊接接地主母线→测量接地电阻（阻值达不到要求，增加接地极）→与厂区主接地网相连→制作安装避雷网→连接各支接地线。
室内部分：接地母线支撑定位→支撑制作安装→接地母线焊接连接→汇流端子安装注意事项: 室外接地体顶面埋设深度应大于 0.6m，接地极之间的距离应大于 5m接地体之间的连接体应采用焊接，焊接长度为扁钢宽度的 2 倍且至少三个棱边焊接；接地线可能遭受机械损伤处应穿钢管保护室内接地母线中不锈钢部分使用直流焊机或焊接防静电接地线采用绝缘线铜芯软线，截面≥6mm2所有电气设备都需单独敷设接地分支线，接地分支线，严禁将电气设备串联接地3.6 电缆线路敷设 施工预步骤编排电缆走向→电缆绝缘试验→敷设电缆→制作电缆终端头和中间接头→挂电缆标志牌并固定电缆→电缆芯线校对并接线 注意事项:电缆盘不应直接从车上推下，不能平放储存电缆敷设时应从盘的上方引出，避免与地面或紧架磨擦拖拉电缆不得有扭绞和损伤电缆应排列整齐，加以固定，及时装设标志牌，固定电缆应用尼龙绳控制电缆不做中间接头3.7 电机试验： 试验步骤：电机单体检查、试验→控制设备单体试验→控制回路模拟动作试验→电机空载试运行→配合工艺单机试车 注意事项:本体仅测量其定子绕组的绝缘电阻、吸收比和绕组极性绝缘电阻和吸收比测量用 500V 摇表，绝缘电阻应大于 0.5MΩ，吸收比应高于 1.2，绕组极性测量采用直流感性法。
电机试运行前应进行下列检查：现场清扫整理完毕,电机本体安装试验检查完成且符合要求电机的保护、控制、测量、信号回路调试完成、动作正常盘动电机转子灵活无碰卡现象电机引出线与电缆连接紧密、牢固电机外壳油漆完整，接地良好照明、通讯、消防装置齐全电机空载试运行 2 小时并做好下列检查和记录：电机电流、旋转方向、温升、噪音等符合要求，记录电机空载电流，电机温度不应有过热现象，电机的振动不超出规定范围轴承温升不超过范围 （滑动温升小于 30℃，滚动温升小于 40℃） 3.8 洁净室动力及照明安装：洁净室动力及照明安装基本工程安装工程质量控制最重要的一环，由于业主对洁净室电气安装范围划分未明确本方案只对此方面作原则说明：（1）具体施工尽量减少洁净室内的安装工作量，管线敷设于吊顶夹层2）配合彩钢板施工进行安装，包括吊顶开孔，夹芯板内配线，灯具固定安装、密封等3）进入洁净、防爆区的电气管线在彩钢板、楼板开口处，施工后使用胶泥或密封胶封堵间隙，电气管口胶泥密封并可靠接地4）进防爆区的电气管线、照明灯具、电气设备的施工均按有关防爆要求进行4、质量保证措施、质量保证措施4.1 设立自上而下的质量管理机构,项目部设质检站,施工队设质量检查员,认真贯彻质量否决权制度,严格执行公司的《质量手册》和《质量体系程序文件》,确保质量体系的有效性、持续性、严肃性。
4.2 严格按设计图纸施工,遵守寰球公司和管理方提供的有关本工程的标准和规定4.3 施工机械和检测设备等均执行《过程和设备认可程序》,确保施工过程的质量4.4 施工过程中，执行《过程检验和试验》程序,以避免不合格品产生和不合格品流入下一过程具体工作是执行”三检一评”制度、质量控制点制度、ABC®质量控制,达到产品一次成优4.5 电气设备、二类机电产品入库、出库和领用必须有合格证书方可使用4.6 工序的过程控制 严格执行持证上岗，确保在岗人员的资格和素质 对施工中使用的施工规范、验收标准都必须经上海安监站认可同意的标准，确保使用版本的有效性 对施工中用到的调试设备，必须经专门机构检验合格，并制定设备保养计划保持其准确度5.安全技术措施安全技术措施5.1 建立健全的安全和质量检查体系,做到不安全不生产,坚持质量第一/信誉第一的方针,强化”安全第一,预防为主”的思想,加强安全教育,消除侥幸心理,严禁麻痹大意.5.2 高空作业时，必须配带好安全带，进入施工现场必须带好安全帽5.3 进行耐压试验时，装置外壳必须接地，应设围栏，挂警告牌如不在同一地点，另一端应有人看守5.4 电力传动装置系统时,应挂标示牌,防止误合闸。
5.5 线路上严禁带负荷接电或断电，并禁止带电操作5.6 变电所受电后，必须严格执行《电业工作规程》 6.劳动力计划劳动力计划工种电工管工起重工焊工合计人 数12222187.主要施工机具表一览表主要施工机具表一览表序号名 称规 格单 位数 量1电焊机13X-160台22切割机φ400台13钻床φ18台14电动套丝机台15电锤把26冲击电钻把37手电钻φ14把28液压弯管器4`台19套筒扳手套210台虎钳台111管子台虎钳台212磨光机把213三表效验仪台114大电流发生器台115接地电阻测试仪套116绝缘摇表ZC8-500V只2。
