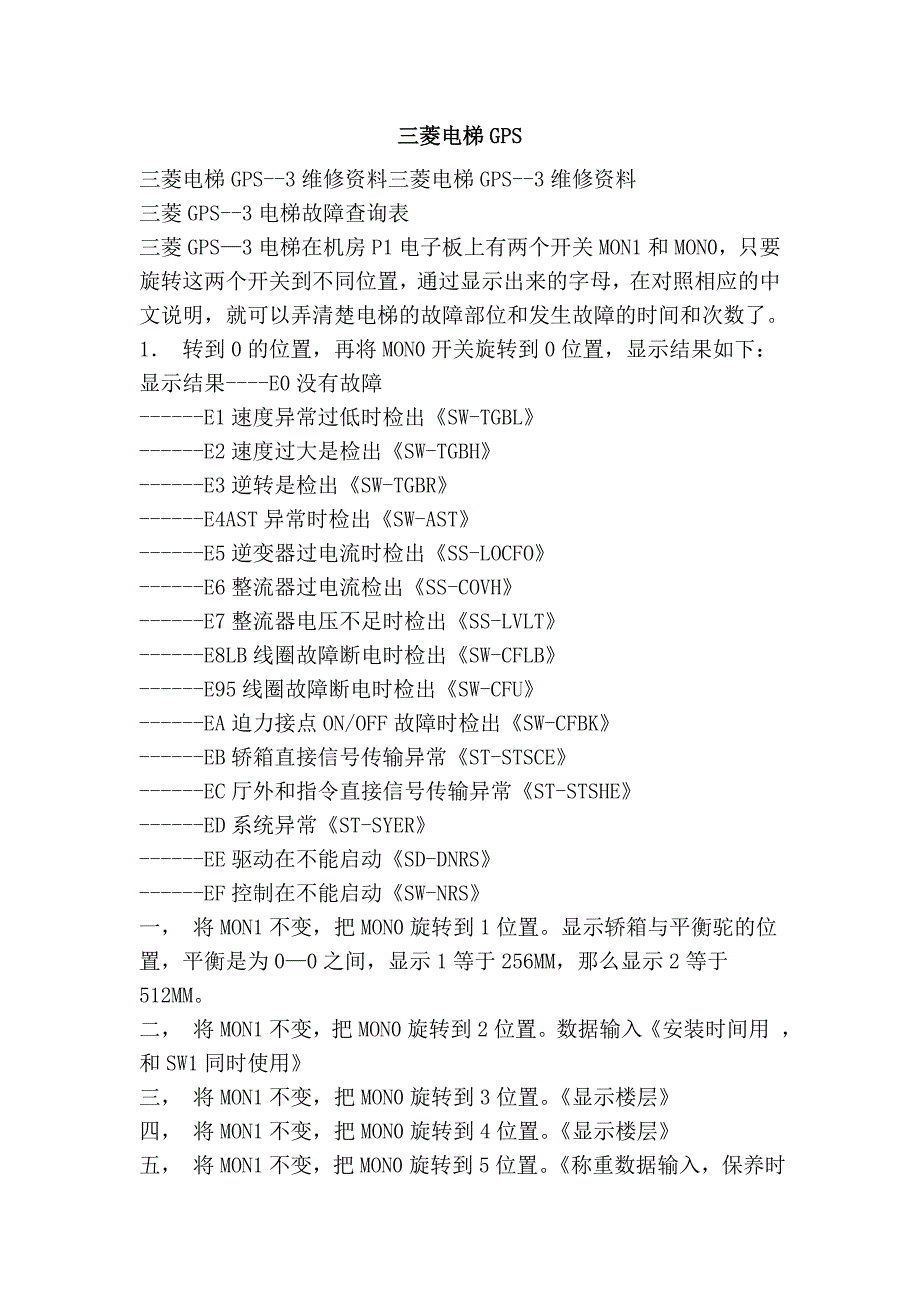

三菱电梯三菱电梯 GPSGPS三菱电梯 GPS--3 维修资料三菱电梯 GPS--3 维修资料 三菱 GPS--3 电梯故障查询表 三菱 GPS—3 电梯在机房 P1 电子板上有两个开关 MON1 和 MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了 1． 转到 0 的位置，再将 MON0 开关旋转到 0 位置，显示结果如下： 显示结果----E0 没有故障 ------E1 速度异常过低时检出《SW-TGBL》 ------E2 速度过大是检出《SW-TGBH》 ------E3 逆转是检出《SW-TGBR》 ------E4AST 异常时检出《SW-AST》 ------E5 逆变器过电流时检出《SS-LOCFO》 ------E6 整流器过电流检出《SS-COVH》 ------E7 整流器电压不足时检出《SS-LVLT》 ------E8LB 线圈故障断电时检出《SW-CFLB》 ------E95 线圈故障断电时检出《SW-CFU》 ------EA 迫力接点 ON/OFF 故障时检出《SW-CFBK》 ------EB 轿箱直接信号传输异常《ST-STSCE》 ------EC 厅外和指令直接信号传输异常《ST-STSHE》 ------ED 系统异常《ST-SYER》 ------EE 驱动在不能启动《SD-DNRS》 ------EF 控制在不能启动《SW-NRS》 一， 将 MON1 不变，把 MON0 旋转到 1 位置。
显示轿箱与平衡驼的位置，平衡是为 0—0 之间，显示 1 等于 256MM，那么显示 2 等于512MM 二， 将 MON1 不变，把 MON0 旋转到 2 位置数据输入《安装时间用 ，和 SW1 同时使用》 三， 将 MON1 不变，把 MON0 旋转到 3 位置 《显示楼层》 四， 将 MON1 不变，把 MON0 旋转到 4 位置 《显示楼层》 五， 将 MON1 不变，把 MON0 旋转到 5 位置 《称重数据输入，保养时使用》 六， 将 MON1 不变，把 MON0 旋转到 6 位置手动优先模式 七， 将 MON1 不变，把 MON0 旋转到 7 位置 《显示楼层》 八， 将 MON1 不变，把 MON0 旋转到 8 位置 《显示楼层》 九， 将 MON1 不变，把 MON0 旋转到 9 位置 《显示楼层》 十， 将 MON1 不变，把 MON0 旋转到 A 位置DLD 智能门楼层显示 十一， 将 MON1 不变，把 MON0 旋转到 B 位置迫力力矩确认 十二， 将 MON1 不变，把 MON0 旋转到 C 位置称重值百分比检查 十三， 将 MON1 不变，把 MON0 旋转到 D 位置。
称重值表示 十四， 将 MON1 不变，把 MON0 旋转到 E 位置TSD 偏差数据检查 十五， 将 MON1 不变，把 MON0 旋转到 F 位置TSD 动作点检查 2． 将 MON1 旋转到 1 位置，将 MON0 旋转到 0 位置时的显示结果如下： 显示结果：一--E00 没有异常 -----E01 温度异常《SW-THMFT》 -----E02 紧急停止运行记录一次《SW-EST1》 -----E03CC-WDT3 次检出《SS-SLCWC4》 -----E04SLC-WDT4 次检出《SS-SLCWC4》 -------E05 过电流检出《SW-SOCR》 ------E06 再生电阻负载过大《SW-SOLR》 ------E0741DG 门锁电路异常《SW-E41》 ------E08 终端限位开关异常〈SW—TSCK〉 ------E09PAD 异常检出〈SW-PAD〉 ------E0A 称重数值异常检出〈SW-WGER〉 ------E0B 停止中 PAD 异常检出〈SW-PAE〉 ------E0C 充电异常〈SW-CHRGD〉 ------E0D 在平层时异常检出〈SW-PRLE〉 二．将 MON1 旋转到 1 位置，将 MON0 旋转到 1 位置时的显示结果如下： 显示结果： -----E10 没有异常 -----E11 复位后重试不能〈SW-RSRTC〉 -----E12 士力驼 16 次异常检出〈ST-SELD〉 -----E13 直接传输 CPU 传送异常〈ST-STER〉 -----E14 电容器异常检出〈ST-CAPC〉 -----E15 手动按钮异常〈ST—HDOK〉 ----E16 模式与测速数据偏差异常《SD-OVJP》 ----E17LB 线圈连续 4 次异常断电检出《ST-DFLR》 ----E185 线圈连续 4 次异常断电检出《ST-DF5》 ----E19 迫力连接回路连接 4 次异常检出《ST-BFDK》 ----E1A 整流器电压连续 8 次电压不足检出《ST-DFLV》 ----E1BRL 异常时检出《ST-CFRL》 ----E1CTSD 动作时异常检出《SW-TSLDE》 -----E1DESP 动作时异常检出《SW-ESPE》 三．将 MON1 旋转到 1 位置，将 MON0 旋转到 2 位置时的显示结果如下： 显示结果：----E20 没有异常 ----E2189 回路异常检出《SW-E89》 ----E22 紧急停止运行记录 2 次《SW-EST2》 ----E23 系统异常《ST-SYER》 ----E24 回复后在尝试检出《ST-RSRQH》 ----E25 集极驱动板异常《SS-GDFH》 ----E26 DC-CT 异常《SD-CTER》 ----E27 油压迫力压力过低时检出《SW-OPFER》 ----E28 油压迫力油温，油量异常检出《SW—OTLER》 ----E29 温度异常《SW-THMME》 ----E2A 与最终速度偏差异常《ST-UMCH》 ----E2B 异常紧急停车后不能在启动《SW—ETST》 ----E2C 迫力异常动作 2 次《SW-REBK2》 ----E2D 整理器充电异常《SW-VCHGT》 ----E2E MELD 制板充电异常《SD-MCHG》 四．将 MON1 旋转到 1 位置，将 MON0 旋转到 3 位置时的显示结果如下： 显示结果：----E30 没有异常 ----E31 MELD 负荷过大《SD-SLTT》 ----E32 异常低速《SW-TGBL》 ----E33 速度异常过高《SW-TGBH》 ----E34 AST 异常动作《SW-ASTW》低速梯使用 ----E35 逆转运行《SW-TGBR》 ----E36 AST 异常动作《SW-ASTW》 ----E37 AST 异常动作《SW-ASTWV》 ----E38 整流器电流过大时检出《SS-COVF》 ----E39 整流器电压过低时检出《SSLVLT》 ----E3A CC-WDT4 次异常检出《SS—CCWC4 ----E3B SLC-WDT4 次异常检出〈SS-SLCWC5〉 ----E3C 逆边器电流过大时检出〈SS-LOCFO〉 ----E3D SLC-CPU 紧急停止时动作检出〈SS-DEST〉 ----E3E 整流器充电异常〈SW-CVER〉 五． 由将 MON1 旋转到 1 位置，将 MON0 旋转到 1 位置时的显示结果如下： 显示结果：----E40 没有异常 ----E41 紧急停止运行记录 2 次〈SW-EST2〉 ----E42 整流器电流过低时检出〈SS-LVLTT〉 -----E43 紧急停止回复〈SW-ESTR〉 -----E44 LB 线圈故障断电时检出 ----E45 5 线圈故障断电时检出 ----E46 迫力连接点异常检出 ----E47 89 线圈故障断电时检出 ----E48 89 故障时检出 六．将 MON1 旋转到 1 位置，将 MON0 旋转到 5 位置时的显示结果如下： 显示结果：----E50 没有异常 ----E51 29 安全回路时检出〈SN-29〉 ----E52 29 安全回路动作时检出〈SN-29LT〉记忆锁存 ----E53 欠相或者电压过低时检出〈SS-PWFH〉 ----E54 整流器电压不足时检出〈SS-LVLT〉 ----E55 12V 电源异常〈SS-12VFL〉 ----E56 模式与测速比有偏差〈SD-PTC〉 ----E57 手动模式时电流负荷过大〈SD-HRT〉 ----E58 驱动发出时紧急停止指令〈SD—32GQ〉 ----E59 紧急停止指令〈SC-S29〉 ----E5A 迫力基板异常〈SS-BKE〉 ----E5B 模式与测速比有偏差 ----E5C EST 异常而引起不能再启动〈SW-ETSES〉 七．将 MON1 旋转到 1 位置，将 MON0 旋转到 6 位置时的显示结果如下： 显示结果：----E60 没有异常 ----E61 整流器电压不足 ----E62 集极驱动板异常《SS-GDFH》 ----E63 逆变器保护回路动作《SS-LFO》 ----E64 29 安全回路动作时检出《SS-29LT》锁存记忆》 ----E65 12V 电源异常 ----E66 逆变器温度异常检出 ----E67 锁相环检出《SS-PLLFH》 ----E68 整流器电流过大 ----E69 逆变器电流过大 ----E6A 整流器电流过大时检出 ----E6B 欠相或电压过低时检出 八．将 MON1 旋转到 1 位置，将 MON0 旋转到 7 位置时的显示结果如下： 显示结果：----E70 没有异常 ----E71 CC-WDT5 次异常检出 ----E72 CC-WDT4 次异常检出 ----E73 CC-WDT3 次异常检出 ----E74 SLC-WDT5 次异常检出《SS-SLCWC5》 ----E75 SLC-WDT4 次异常检出 ----E76 SLC-WDT3 次异常检出 九．将 MON1 旋转到 1 位置，将 MON0 旋转到 9 位置时的显示结果如下： 显示结果：----E90 没有异常 ----E92 电流负荷过大《SD-OCR》 ----E93 不能再启动《SD-DNRS》 ----E94 MELD 负荷过大时检出《SD-SLTI》 ----E95 TSD 不正常时检出《SD-TSDP》 ----E96 行走时称重异常检出《SD-WGHDF2》 ----E97 DC-CT 异常检出《SD-CTER》 ----E98 TSD 异常动作检出《SD-TSA》 ----E99 摩打解码器 Z 相异常检出《SD-AZER》 ----E9A 摩打解码器 F 相异常检出〈SD-AEER〉 ----E9B PM 摩打限电流过大〈SD-TOCR〉 十．将 MON1 旋转到 1 位置，将 MON0 旋转到 A 位置时的显示结果如下： 显示结果：----EA0 没有异常 ----EA1 模式与测速偏差异常〈SD-PVJP〉 ----EA2 模式与测速偏差异常〈SD-OVJP〉 ----EA3 驱动发出之紧急停止指令 ----EA4 再生电阻负荷过大 ----EA5 本机模式与测速比较有偏差〈SD-PTC〉 ----EA6 手动模式时电流过大 ----EA7 逆变器电流过大时检出 ----EA8 TSD-PAD 故障检出〈SD-PADE〉 ----EA9 MCP 检出整流器电流过大〈SD-COCF〉 ----EAA MCP 初期设定异常〈SD-INITF〉 ----EAB RAM 异常检出〈SD-RAMER〉 ----EAC 卷上机设定数据异常〈SD-DTER〉 ----EAD MCP 重新启动异常〈SD-RBOTNG〉 ----EAE MCP-WDT4 次异常检出〈SD-MCPWDE〉 十一．将 MON1 旋转到 1 位置，将 MON0 旋转到 B 位置时的显示结果如下： 显示如下：----EBO 。
