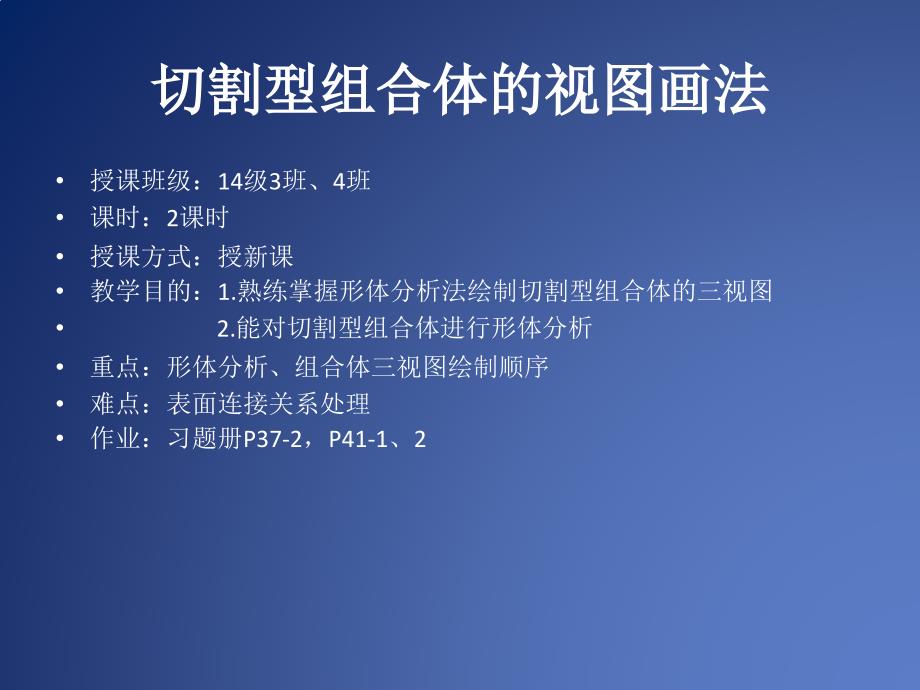

切割型组合体的视图画法•授课班级：14级3班、4班 •课时：2课时•授课方式：授新课 •教学目的：1.熟练掌握形体分析法绘制切割型组合体的三视图 • 2.能对切割型组合体进行形体分析•重点：形体分析、组合体三视图绘制顺序 •难点：表面连接关系处理 •作业：习题册P37-2，P41-1、2切割型组合体的视图画法形体分析法：在对组合体进行画图、读图和标注尺寸的过程中，通常假想把组合 体分解成若干个部分，并分析各部分的形状、相对位置、组合形式和表面连 接关系，这种分析方法称为形体分析法一、形体分析例1、基本体为直拉升体，其端面是六边形 左边切除的是“U”型槽，右边切除的是梯形槽二、视图分析1、放置位置2、主视图方向选择 三、画图步骤 根据组合体的的形成过程，先绘制基本体 的三视图，然后分别绘制两处切槽的视图1）画基本体三视图2）画“U”形槽3）画梯形槽思考该形体是否还有其他的形体分析途径？例2、完成给定形体的三视图 方法1、将该形体视为切割体一、形体分析 将基本体理解为“L”块，然后分别切去3个半圆板二、画三视图1）画“L ”块的三视图2）切除前面的半圆板3）切除中间半圆板4）切除后面的半圆板方法2、将该形体视为叠加体一、形体分析 将该形体理解为三块平板叠加形成的组合体二、画三视图1）画后板2）画中板3）画前板4）处理形体间共面。
