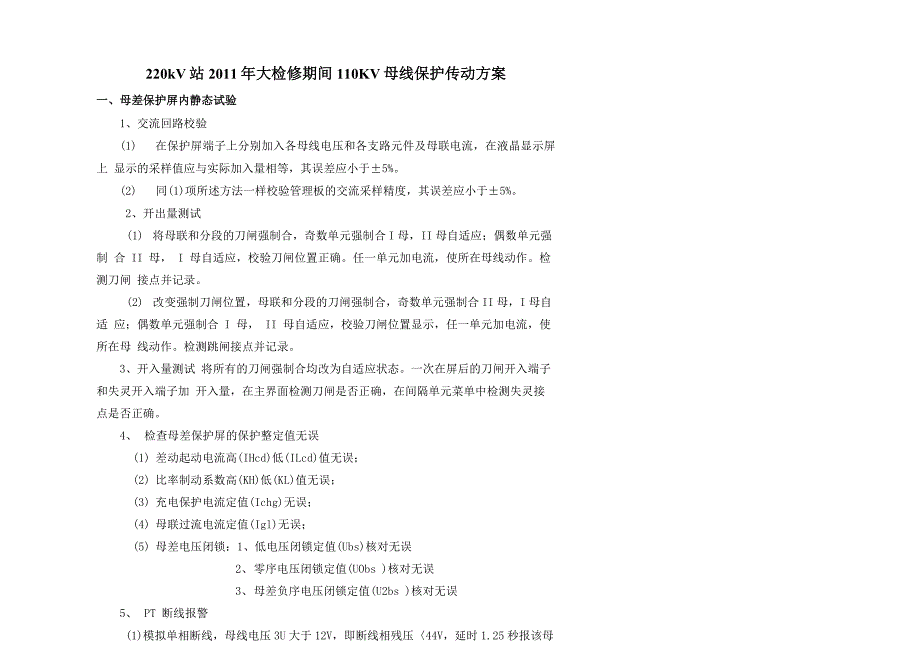

220kV站2011年大检修期间110KV母线保护传动方案一、母差保护屏内静态试验1、交流回路校验(1) 在保护屏端子上分别加入各母线电压和各支路元件及母联电流，在液晶显示屏上 显示的采样值应与实际加入量相等，其误差应小于±5%2) 同(1)项所述方法一样校验管理板的交流采样精度，其误差应小于±5%2、开出量测试(1) 将母联和分段的刀闸强制合，奇数单元强制合I母，II母自适应；偶数单元强制 合 II 母， I 母自适应，校验刀闸位置正确任一单元加电流，使所在母线动作检测刀闸 接点并记录2) 改变强制刀闸位置，母联和分段的刀闸强制合，奇数单元强制合II母，I母自适 应；偶数单元强制合 I 母， II 母自适应，校验刀闸位置显示，任一单元加电流，使所在母 线动作检测跳闸接点并记录3、开入量测试 将所有的刀闸强制合均改为自适应状态一次在屏后的刀闸开入端子和失灵开入端子加 开入量，在主界面检测刀闸是否正确，在间隔单元菜单中检测失灵接点是否正确4、 检查母差保护屏的保护整定值无误(1) 差动起动电流高(IHcd)低(ILcd)值无误；(2) 比率制动系数高(KH)低(KL)值无误；(3) 充电保护电流定值(Ichg)无误；(4) 母联过流电流定值(Igl)无误；(5) 母差电压闭锁：1、低电压闭锁定值(Ubs)核对无误2、 零序电压闭锁定值(UObs )核对无误3、 母差负序电压闭锁定值(U2bs )核对无误5、 PT 断线报警(1)模拟单相断线，母线电压3U大于12V，即断线相残压〈44V，延时1.25秒报该母路通入单相电流〉0.06In,延时5秒发TA异常报警信号(3) 在任一支路通入电流〉IDXBJ,延时5秒发TA异常报警信号。
7、通入交流电流与电压量,模拟各种故障类型,对逐个支路进行传动,传动步骤按照 装置调试大纲进行二、保护整组传动1．整组传动前应具备的条件(1)保护屏内静态试验完毕,实际通入电流、电压模拟各种类型故障,每项保护逻辑均 传动到位,声光信号及保护动作均已正确 2)一次设备所有工作均已结束,所有安全措施均已拆除2．整组传动（1）传动步骤传动项目传动内容传动现象传动情况模拟4#母线故障区外故障：1、 短接113-4刀闸节点3CD1与3CD3,短接114-5刀 闸节点4CD1与4CD4；2、 短接101-4刀闸节点13CD1与13CD3，短接111-4 刀闸节点1CD1与1CD3,短接112-4刀闸节点2CD1与 2CD3,短接116-4刀闸节点6CD1与6CD3,短接118-4 刀闸节点8CD1与8CD3,短接119-4刀闸节点9CD1与 9CD3,短接121刀闸节点11CD1与11CD3；3、 短接102-5刀闸节点14CD1与14CD4,短接115-5 刀闸节点5CD1与5CD4,短接117-5刀闸节点7CD1与 7CD4,短接120-5刀闸节点10CD1与10CD4,短接122-5 刀闸节点12CD1与12CD4；4、 投入母差保护、101跳闸压板、102跳闸压板、111 跳闸压板、112跳闸压板、113跳闸压板、114跳闸压 板、115跳闸压板、116跳闸压板、117跳闸压板、118 跳闸压板、119跳闸压板、120跳闸压板、121跳闸压 板、122跳闸压板；5、 将114开关与145开关TA同极性端串联，在与113 反极性端串联，模拟母线区外故障。
6、 合 101、 102、 111、 112、 113、 114、 115、 116、 117、118、119、120、121、122 开关；7、 通入1.05倍差流高定值的电流，并保证母差电压 闭锁条件开放，观察动作情况1、 后台铃响；2、 所有开关均未动作；3、 综自后台来母差保护装置报警；4、 母差保护装置来装置报警信号；5、 故障录波器启动1、 短接113-4刀闸节点3CD1与3CD3,短接114-5刀 闸节点4CD1与4CD4；2、 短接101-4刀闸节点13CD1与13CD3,短接111-4 刀闸节点1CD1与1CD3,短接112-4刀闸节点2CD1与 2CD3,短接116-4刀闸节点6CD1与6CD3,短接118-4 刀闸节点8CD1与8CD3,短接119-4刀闸节点9CD1与 9CD3，短接121刀闸节点11CD1与11CD3；3、 短接102-5刀闸节点14CD1与14CD4,短接115-5 刀闸节点5CD1与5CD4,短接117-5刀闸节点7CD1与 7CD4,短接120-5刀闸节点10CD1与10CD4,短接122-5 刀闸节点12CD1与12CD4；4、 投入母差保护、101跳闸压板、102跳闸压板、111 跳闸压板、112跳闸压板、113跳闸压板、114跳闸压 板、115跳闸压板、116跳闸压板、117跳闸压板、118 跳闸压板、119跳闸压板、120跳闸压板、121跳闸压 板、122跳闸压板；5、 将113开关、145开关TA和114TA同极性端串联， 在与113反极性端串联，模拟4#母线故障。
6、 确认 101、102、111、112、113、114、115、116、 117、118、119、120、121、122 开关在合位；7、 通入1.05倍差流高定值的电流，并保证母差电压 闭锁条件开放，观察动作情况1、 后台铃响、喇叭响；2、 101、111、112、113、116、118、119、121 开关 跳闸，综自后台显示及五防屏显示开关变位正确； 102、114、115、117、120、122 开关均未动作3、 综自后台显示母差保护动作，101、111、112、113、 116、118、119、121开关TJ合入信号；4、 母差保护装置来差动跳I母，I母电压闭锁开放信 号；5、 故障录波器启动模拟5#母线故障1、 后台铃响；2、 所有开关均未动作；3、 综自后台来母差保护装置报警;4、 母差保护装置来装置报警信号;5、 故障录波器启动1、 短接113-4刀闸节点3CD1与3CD3,短接114-5刀 闸节点4CD1与4CD4；2、 短接101-4刀闸节点13CD1与13CD3,短接111-4 刀闸节点1CD1与1CD3,短接112-4刀闸节点2CD1与 2CD3,短接116-4刀闸节点6CD1与6CD3,短接118-4 刀闸节点8CD1与8CD3,短接119-4刀闸节点9CD1与 9CD3，短接121刀闸节点11CD1与11CD3；3、 短接102-5刀闸节点14CD1与14CD4,短接115-5 刀闸节点5CD1与5CD4,短接117-5刀闸节点7CD1与 7CD4,短接120-5刀闸节点10CD1与10CD4,短接122-5 刀闸节点12CD1与12CD4；4、 投入母差保护、101跳闸压板、102跳闸压板、111 跳闸压板、112跳闸压板、113跳闸压板、114跳闸压 板、115跳闸压板、116跳闸压板、117跳闸压板、118 跳闸压板、119跳闸压板、120跳闸压板、121跳闸压 板、122跳闸压板；5、 将113开关与145开关TA同极性端串联，在与114 反极性端串联，模拟母线区外故障。
6、 合 101、 102、 111、 112、 113、 114、 115、 116、 117、118、119、120、121、122 开关；7、 通入1.05倍差流高定值的电流，并保证母差电压 闭锁条件开放，观察动作情况1、 短接113-4刀闸节点3CD1与3CD3,短接114-5刀 闸节点4CD1与4CD4；2、 短接101-4刀闸节点13CD1与13CD3,短接111-4 刀闸节点1CD1与1CD3,短接112-4刀闸节点2CD1与 2CD3,短接116-4刀闸节点6CD1与6CD3,短接118-4 刀闸节点8CD1与8CD3,短接119-4刀闸节点9CD1与 9CD3，短接121刀闸节点11CD1与11CD3；3、 短接102-5刀闸节点14CD1与14CD4,短接115-5 刀闸节点5CD1与5CD4,短接117-5刀闸节点7CD1与 7CD4,短接120-5刀闸节点10CD1与10CD4,短接122-5 刀闸节点12CD1与12CD4；4、 投入母差保护、101跳闸压板、102跳闸压板、111 跳闸压板、112跳闸压板、113跳闸压板、114跳闸压 板、115跳闸压板、116跳闸压板、117跳闸压板、118 跳闸压板、119跳闸压板、120跳闸压板、121跳闸压 板、122跳闸压板；5、 将113开关、114开关TA同极性端串联再与145TA 反极性端串联，模拟5#母线故障。
6、 确认 101、102、111、112、113、114、115、116、 117、118、119、120、121、122 开关在合位；7、 通入1.05倍差流高定值的电流，并保证母差电压 闭锁条件开放，观察动作情况1、 后台铃响、喇叭响；2、 102、114、115、117、120、122 开关跳闸，综自 后台显示及五防屏显示开关变位正确；101、111、112、 113、116、118、119、121 开关均未动作3、 综自后台显示母差保护动作，102、114、115、117、 120、122开关TJ合入信号；4、 母差保护装置来差动跳II母，II母电压闭锁开放 信号；5、 故障录波器启动模拟单母线故障1、 短接113-4刀闸节点3CD1与3CD3,短接114-5刀 闸节点4CD1与4CD4；2、 短接101-4刀闸节点13CD1与13CD3,短接111-4 刀闸节点1CD1与1CD3,短接112-4刀闸节点2CD1与 2CD3,短接116-4刀闸节点6CD1与6CD3,短接118-4 刀闸节点8CD1与8CD3,短接119-4刀闸节点9CD1与 9CD3，短接121刀闸节点11CD1与11CD3；3、 短接102-5刀闸节点14CD1与14CD4,短接115-5 刀闸节点5CD1与5CD4,短接117-5刀闸节点7CD1与 7CD4,短接120-5刀闸节点10CD1与10CD4,短接122-5 刀闸节点12CD1与12CD4；4、 投入母差保护、投单母运行压板、101跳闸压板、 102跳闸压板、145跳闸压板、111跳闸压板、112跳 闸压板、113跳闸压板、114跳闸压板、115跳闸压板、 116跳闸压板、117跳闸压板、118跳闸压板、119跳 闸压板、120跳闸压板、121跳闸压板、122跳闸压板;5、 将113开关、114开关TA同极性端串联再与145TA 反极性端串联，模拟母线故障。
6、 合 101、 102、 145、 111、 112、 113、 114、 115、 116、117、118、119、120、121、122 开关；7、 通入1.05倍差流高定值的电流，并保证母差电压 闭锁条件开放，观察动作情况1、 后台铃响、喇叭响；2、 101、 102、 145、 111、 112、 113、 114、 115、 116、 117、118、119、120、122开关跳闸，综自后台显示 及五防屏显示开关变位正确；101、102、145、111、 112、 113、 114、 115、 116、 117、 118、 119、 120、 122开关均未动作3、 综自后台显示母差保护动作，101、102、145、111、 112、 113、 114、 115、 116、 117、 118、 119、 120、 122开关TJ合入信号；4、 母差保护装置来差动保护动作,；5、 故障。
