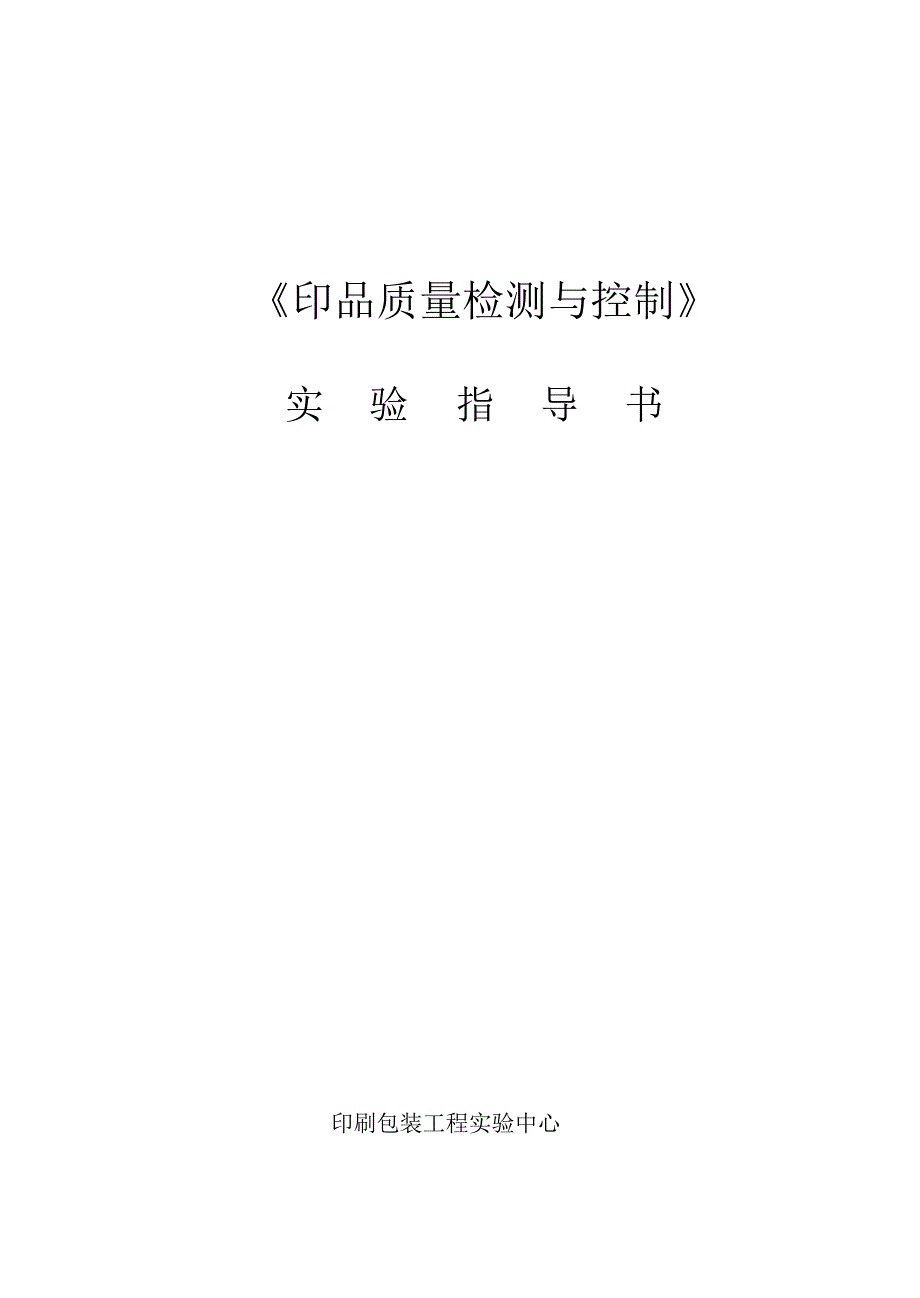

《印品质量检测与控制》实验指导书印刷包装工程实验中心2 实验一印版质量的检测与控制一、实验目的 本实验首先对晒版原版（菲林）的质量进行检测，紧接着进行晒版，然后依 照国家标准，用仪器对所晒印版的质量进行检测，如印版质量不合格可对晒版相关参数进行调整，最后要为印刷工序提供质量合格的印版，二、实验仪器、工具和材料1、SB Y920 型晒版机2、照度计3、X-Rite 341 透射密度计4、X-Rite Dot （ccDot）印板测量仪5、CROMALIN 、Gretaq 信号条等6、阳图型PS 版、调频网CTP 版（已制好）7、放大镜、标准光源8、PS 版显影液三、检查印刷、晒版用原版质量（连续调）晒版前对胶片图文的发排质量检测是非常重要的，这是因为菲菻发排质量的好坏直接影响着晒版的质量对菲林质量检测的工具有梯尺、信号条、透射密度计和放大镜等 1．网目调胶片质量 除非另有规定， 网目调胶片网点中心密度应至少大于空白胶片的透射密度（片基加灰雾） 2.5空白网点中心部位的透射密度不能大于大块空白部位密度0.1空白胶片的透射密度最好不高于0.15应使用透射密度计测量，其光谱范围应符合 GB/T11501 规定的 ISO-1 型印刷密度仪要求。
网点边缘宽度不能大于网线宽度的 1/40，网点不能有明显的开裂类型灰雾度 D0最小密度Dmin最大密度Dmax黑白透射≤0.10.2～0.3 1.60～1.9 彩色透射≤0.20.4～0.6 2.0～ 2.5 黑白反射≤0.10.2～0.3 1.3～ 1.4 彩色反射≤0.20.4～0.5 1.6～ 1.9 3 以上数表为地图复制用数据注：激光照排片网线胶片的测量实地密度≥4.0，照相网线胶片的实地密度应≥3.0，灰雾度 50.00 L*>50.00 L*>50.00 L*≤50.00 ≤5.00 ≤4.00 ≤6.00 ≤5.00 3、灰平衡测量灰平衡是彩色图像印刷中色彩再现的标尺，它能够表示彩色图像复制中印品从浅到深整个画面色调还原程度的好坏，是印刷过程生产中控制印品的质量的一个重要手段所谓灰平衡，就是将黄、品、青三原色油墨叠印或以一定比例的网点面积率套印能够获得的中性灰色中性灰色没有色相与饱和度，而只有明度的变化，因此，某个中性灰色如果稍带彩色，便很容易用眼睛识别出来当然，我们通过色度测量灰平衡梯尺更为简捷准确，如采用CIELAB 颜色空间进行测量，理想的中性灰其值L*=0～100(沿梯尺由暗到明)，a*=0，b*=0，如果出现a*、b*不等于零时，就会出现偏色，操作人员便可以根据测量的偏差值调整机器上相应的颜色墨量，使a*、b*值始终波动在L* 轴周围，从而达到控制灰平衡的目的。
五、用分光密度计进行密度和色度测量时应注意的事项1、密度计在使用前首先要在随机配备的标准白板上校正调零标准白板是一个较为理想的完全白色的硫酸镁漫反射表面，把密度计调零意味着把密度计调整到正确的低密度值，这类似于在称重时将天平调零以得到正确的测量数据当密度计在标准的板上校准时就将标准白板所具有的低密度值选定为零15 2、密度计调零后， 有时还需要调节密度计的斜率或高密度值，也称全面校正全面校正时密度计需要对黑筒或黑暗空间进行测量使其高密度值与黑筒或黑暗空间密度相等高、低密度的校正确定了密度计输出值的量程范围例如0~3.0 的范围内3、仪器的校正时间可根据使用情况来确定，一般情况下是每天校正一次每台仪器的校正白板的光谱反射率值均不相同，校正白板的光谱反射率值在仪器出厂时已储存在仪器内4、如果用另一台仪器的校正白板来校正时，就必须将此白板的光谱反射率值手动输入仪器内，以确保仪器的精确度5、在校正前， 要确保校正白板的干净清洁，要用干燥、 无毛的布轻擦，不要使用任何溶剂或清洁剂校正完后要将校正白板放在干燥、无尘的地方，并避免阳光照射六、实验报告1、彩色图像复制印品质量检测和过程控制的重要意义是什么？2、分别用密度和色度测量数据分析所测印品的质量3、分析密度和色度测量控制印品质量的优缺点。
4、在密度和色度测量中应注意哪些事项？16 。
