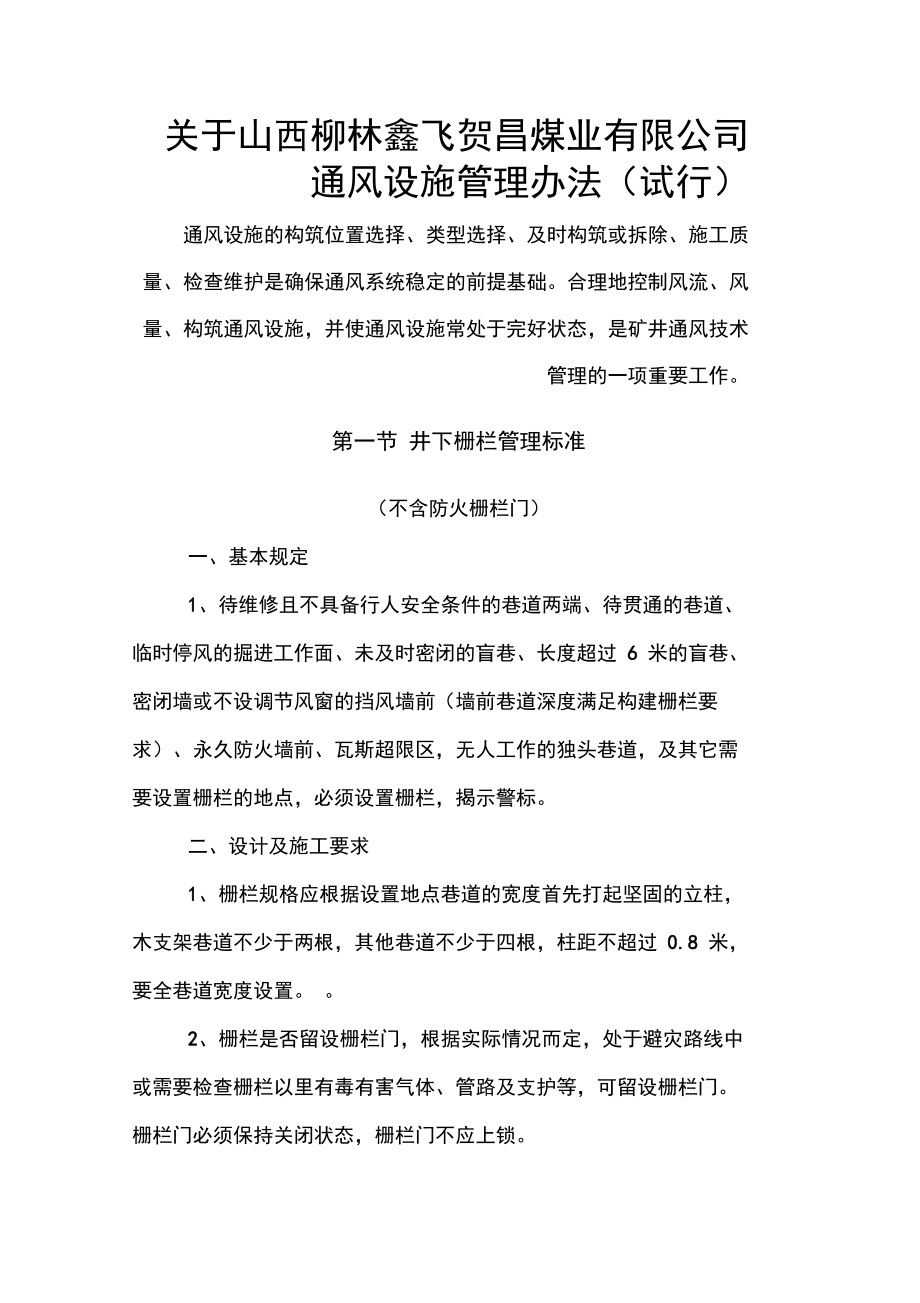

关于山西柳林鑫飞贺昌煤业有限公司 通风设施管理办法（试行） 通风设施的构筑位置选择、类型选择、及时构筑或拆除、施工质 量、检查维护是确保通风系统稳定的前提基础合理地控制风流、风 量、构筑通风设施，并使通风设施常处于完好状态，是矿井通风技术 管理的一项重要工作第一节 井下栅栏管理标准（不含防火栅栏门）一、基本规定1、待维修且不具备行人安全条件的巷道两端、待贯通的巷道、 临时停风的掘进工作面、未及时密闭的盲巷、长度超过 6 米的盲巷、 密闭墙或不设调节风窗的挡风墙前（墙前巷道深度满足构建栅栏要 求）、永久防火墙前、瓦斯超限区，无人工作的独头巷道，及其它需 要设置栅栏的地点，必须设置栅栏，揭示警标二、设计及施工要求1、栅栏规格应根据设置地点巷道的宽度首先打起坚固的立柱， 木支架巷道不少于两根，其他巷道不少于四根，柱距不超过 0.8 米， 要全巷道宽度设置2、栅栏是否留设栅栏门，根据实际情况而定，处于避灾路线中 或需要检查栅栏以里有毒有害气体、管路及支护等，可留设栅栏门 栅栏门必须保持关闭状态，栅栏门不应上锁3、构筑栅栏必须及时，其时间要求：盲巷需要构筑栅栏，当班 必须构建完毕4、临时停风地点，要求立即撤人、断电，设置栅栏，栅栏位置 必须设在距离巷道口小于 5m范围内；待贯通巷道栅栏设在巷道入口 5m范围内；密闭墙前栅栏设在墙前1〜2m处;水仓口栅栏设在入口 3- 5m范围；其它地点由通风管理部门指定。
三、验收及日常管理标准1、 矿井通风工构筑好栅栏， 通风科验收， 验收栅栏的设置位置、 安装质量、网格大小、刷漆是否符合要求2、 在用的、新构建且验收合格的栅栏要进行编号管理、登记建 账（在“通风设施检查及维修记录”上体现） ，所有在用栅栏必须及 时上图3、 新构建的栅栏，瓦斯检查牌和警示牌应当班悬挂，最迟不超过 8 小时4、 栅栏处的瓦斯检查如出现漏检、超定期检查，一律按“空、 漏、假”检处理5、 井下栅栏统一由矿井通风队定期检查和维护6、 井下临时停风地点栅栏内（2m）、夕卜（5m范围）的有毒有害 气体检查及栅栏完好检查为每班 1 次，水仓口；密闭墙、不设调节风 窗的挡风墙前栅栏内的有毒有害气体检查为每周 1 次7、 除专职检查人员及通风管理专业人员外， 其他人员严禁进入 栅栏内，严禁人为破坏栅栏等通风设施四、牌板管理1、所有栅栏必须设置警示牌，警示牌悬挂在栅栏上（中间上部 位置），牌板上应写“严禁入内”的危险警戒牌板和瓦斯检查，未经 通风科、队长同意，任何人不得拆除栅栏3、瓦斯检查记录牌内容及尺寸见图 3，警示牌尺寸见图 4 查牌板上的数字、文字必须字体端正、清晰，内容填写齐全，数据与 瓦斯检查手册一致。
1― MU 图1不带门栅栏说明：a. 栅栏条用12#或 16#铁丝扎紧（也可采用铁钉）、两边紧靠巷道 壁,铁丝从一个方向捆扎，两侧必须固定牢固（可参考：①如上图横行 的第1行、第6行栅栏可采用50mrK 50m方木作为固定骨架，固定于巷 道两帮；②如上图横行的第1行、第6行栅栏背面可采用© 5m钢丝绳配 合绳卡固定于巷道两帮；③可采用铁钉、铁丝将两侧栅栏条固定于两帮支护材料上）b. 栅栏下部刷成红色，上部200mi刷成白色c. 栅栏外平面要求成铅垂面AEuw_L旳：厂心 I图2带门栅栏瓦斯检查记录牌地点日期年 月 日J 项目 班次CH(%)CO(%)温度「C）检杳时间检杳人夜班:早班:中班:图3栅栏检查牌板禁\ <5oCJ止 入 o a1禁止入内 r内f 1 IL__UJr「图4警示牌说明：a. 两种形式均可以b. 可采用（长X宽X厚）300mrW 200mrW 10m木板制作， 用油漆刷成白底，喷上红字；也可采用铝塑板或 9mr胶合板制 作，采用印制好的白底红字不干6交纸粘贴在其表面第二节 永久性密闭与临时性密闭管理标准一、基本规定1、报废的巷道必须设置密闭报废的暗井和倾斜巷道下口的密 闭墙必须留设反水孔。
2、采空区必须及时封闭必须随采煤工作面的推进逐个封闭通 至采空区的连通巷道 采区开采结束必须在所有与已采区相连通的巷 道中设置密闭墙，全部封闭采区3、矿井进风井、回风井之间，主要进风巷、回风巷之间不行人、 不通车的联络巷必须设置密闭（即永久性挡风墙） 4、密闭类型选定原则：（1）长期不用或已报废巷道，砌筑永久性密闭；临时停风、短 期内还要使用的巷道，构建临时性密闭5、密闭墙的构筑质量、日常检查与维护纳入矿井“一通三防” 日常管理范围二、设计及施工要求1、永久密闭应采用砖（或料石） 、水泥砂浆砌筑，一般情况下， 墙体厚度500m（标准砖、49墙）；巷道断面大于14吊以上，墙体厚 度应选择加厚（800mnr 1000mm2、临时密闭应采用木板、方木、铁钉、黄泥等构建禁止使用 木板、皮带帘构建简易密闭 构筑临时密闭的立柱高度根据巷高确定， 可采用80mM 80mn方木或直径不小于150mn的半圆木；木板采用干 木料加工成厚度10〜20mm宽200〜300mm长2000mm以上，并要求 厚薄均匀、四面刮净、呈矩形、一端斜抹3、 密闭的位置距离巷道口不得超过 5m以便扩散通风能带走密 闭墙前有毒有害气体。
4、 构筑密闭位置前后5m范围内巷道应支护良好、无淋水、无片 帮、无冒顶、无积煤5、 风水管路、电缆、轨道等导电材料在密闭墙前 2m处断开，严 禁风水管路、电缆、轨道进入密闭内需抽采密闭内瓦斯（如埋管抽 放）时，必须在密闭处采取管路绝缘措施，密闭墙前钢管法兰处必须 设置完好接地构筑永久密闭位置有自流、导水的排水管通过时，必 须在密闭墙前加设闸阀，以便水流减小或断流后能及时关闭闸阀6、 永久密闭施工要求：（1） 永久密闭周边要掏槽（岩巷、锚喷、砌碹巷道除外） ，掏槽 深度符合规定，要见硬顶硬帮，墙体与煤、岩接实2） 施工前要保证安全出口畅通；坚持敲帮问顶，处理帮、顶 活矸；套棚巷道掏槽，拆除支架前必须先加固前后两组支架，如顶板 破碎，应先采取托棚稳住支架梁，再拆棚腿，禁止空顶作业；坚持先 上后下的掏槽原则3） 根据现场需要确定是否留设反水池或反水管需留设反水 池，在砌墙体前，必须先砌反水池反水池过水断面大小根据水流量 确定水池的宽度、 深度，并确保墙体反水池的上平面位于两侧水沟的 水平面之下，不得使水沟内水流溢出水沟外；水池四壁规则，清淤方 便；反水池上部托梁可采用水泥板、砖块、钢板等，不得采用木质等 易腐烂材料。
反水管制成U形，设在巷道底部，利用水封防止水管漏 风反水池、反水管参照下图 5、图 6 设计 4）砌筑墙体前必须拉好水平线及垂线，做好施工前的基础工 作一般情况下永久密闭墙按垂直墙（墙面在一个垂面内）设计，如 巷道压力较大、两侧风压较大，可按3〜5°倾斜设计（与铅垂线呈3^ 5°夹角，以下同），施工时按照设计确定墙体下部宽度断面较大时 要施工基座 5）构筑时砖块排列和砌体灰缝要均匀，做到横平竖直、砂浆 饱满、上下错缝、内外搭接，禁止重缝、空缝 6）需要启封的永久密闭，必须在密闭墙中间上部位置（巷道 高度 2/3 处）留设观察孔，以便启封密闭时检查瓦斯、二氧化碳等气 体观察孔采用直径30m〜60mm的钢管，且在墙外带有闸阀，钢管 垂直墙面，观察孔及闸阀的出墙长度在 150m〜200mn之间 7）墙体砌筑完成后，采用水泥砂浆压实、抹光，墙体与巷道 接缝周边要抹有宽度不小于100mn的裙边，厚度不小于10mm（ 8）墙面水泥凝固后，墙面刷成红色，裙边刷成白色；在墙体 表面应绘制白色的砖缝（300mM 130mm图形，线条做到横平竖直7、临时密闭施工要求：（ 1 ）在构建临时密闭位置要处理巷帮、顶板变形突起部分，临 时密闭墙与煤岩体接实。
2）先固定巷道两帮立柱，立柱下部掏深度 300mm的柱窝（煤 巷掏柱窝，岩巷必须清理浮煤或浮矸见硬底） ，上部与顶板接实；再 固定巷道中部两根立柱， 其要求同两帮立柱， 中间立柱间隔根据巷道 宽度均匀布置四根立柱要求在一个平面内3）钉木板一律采用鱼鳞搭接，木板斜抹端紧贴巷道两帮（或插入煤墙），四周要求接触严密木板搭接长度 20〜25mm要求自上至下施工搭接方向参照如下图 7每块木板采用铁钉固定（立柱上 采用双排铁钉固定） 4）墙面要抹缝，抹缝材料可采用黄泥和石灰（或者黄泥和水 泥）混合泥浆，抹缝要到位，确保密闭墙体不漏风采用水泥砂浆抹 裙边，宽度不小于100mm厚度不小于10mm8临时密闭、永久密闭墙前巷道长度小于2（以巷道中线计算）， 可不设栅栏；长度超过2m的，需设置栅栏三、验收与日常管理标准1 、密闭的竣工验收由通风管理部门组织通风科、施工单位进行 联合验收，通风队根据验收结果如实登记通风设施管理台账（在“通 风设施检查及维修记录”上体现） 2、 所有密闭必须及时填绘上图3、 验收标准（1）永久密闭验收标准① 场地整洁，工完料净，剩余材料码放整齐或装车② 墙体严密不漏风（手触无感觉，耳听无声音）；墙面平整（1m 内凹凸不大于10mm料石勾缝除外）、无裂缝（雷管脚线不能插入）， 无重缝和空缝。
③ 反水池、反水管、观测孔设置合格反水池内无淤煤、淤泥， 清理方便，四壁光滑；反水管固定牢固，管壁四周不漏水；观测孔的 高度符合规定，闸阀能关闭自如，孔管牢固④ 墙面及四周裙边亮化符合规定2）临时密闭验收标准① 场地整洁，工完料净，剩余材料码放整齐或装车② 密闭四周接触严密；立柱掏有柱窝③ 木板鱼鳞搭接长度符合规定， 每块木板铁钉数量及钉的质量符 合规定④ 灰浆抹缝到位，不漏风3、日常管理标准（1）每道密闭有明确的管理责任人2）密闭前后5m范围内无杂物、积水、淤泥，无片帮、漏顶 3）在用的每道密闭均编号、建账，有记录可查（在“通风设 施检查及维修记录”上体现） ）密闭构建或拆除，要及时修改图纸4） 定期检查密闭是否牢靠、是否漏风、墙体是否变形或破坏、 永久密闭墙内积水情况（反水管、反水池是否畅通、墙体外侧是否受 潮）5） 瓦斯检查员每周至少检查 1 次密闭墙前有害气体情况、检 查结果填写在密闭说明及检查牌上四、管理牌板1、密闭前必须设密闭说明及检查牌牌板悬挂在栅栏 上牌板 内容及尺寸见图 82、密闭说明及检查牌上的数据、文字必须字体端正、清晰，内 容填写齐全，检查数据必须与瓦斯检查手册一致。
说明：① 反水池② 水沟③ 永久密闭墙①图6反水管示意图密闭说明及检查牌地 点编 号建构日期年 月 日建构责任人封闭巷道类型煤巷□岩巷口封闭巷道长度m墙体结构墙体厚度mm管理责任单位管理责任人墙外温度（C）墙外CH4 (%墙外CQ (%检查日。
