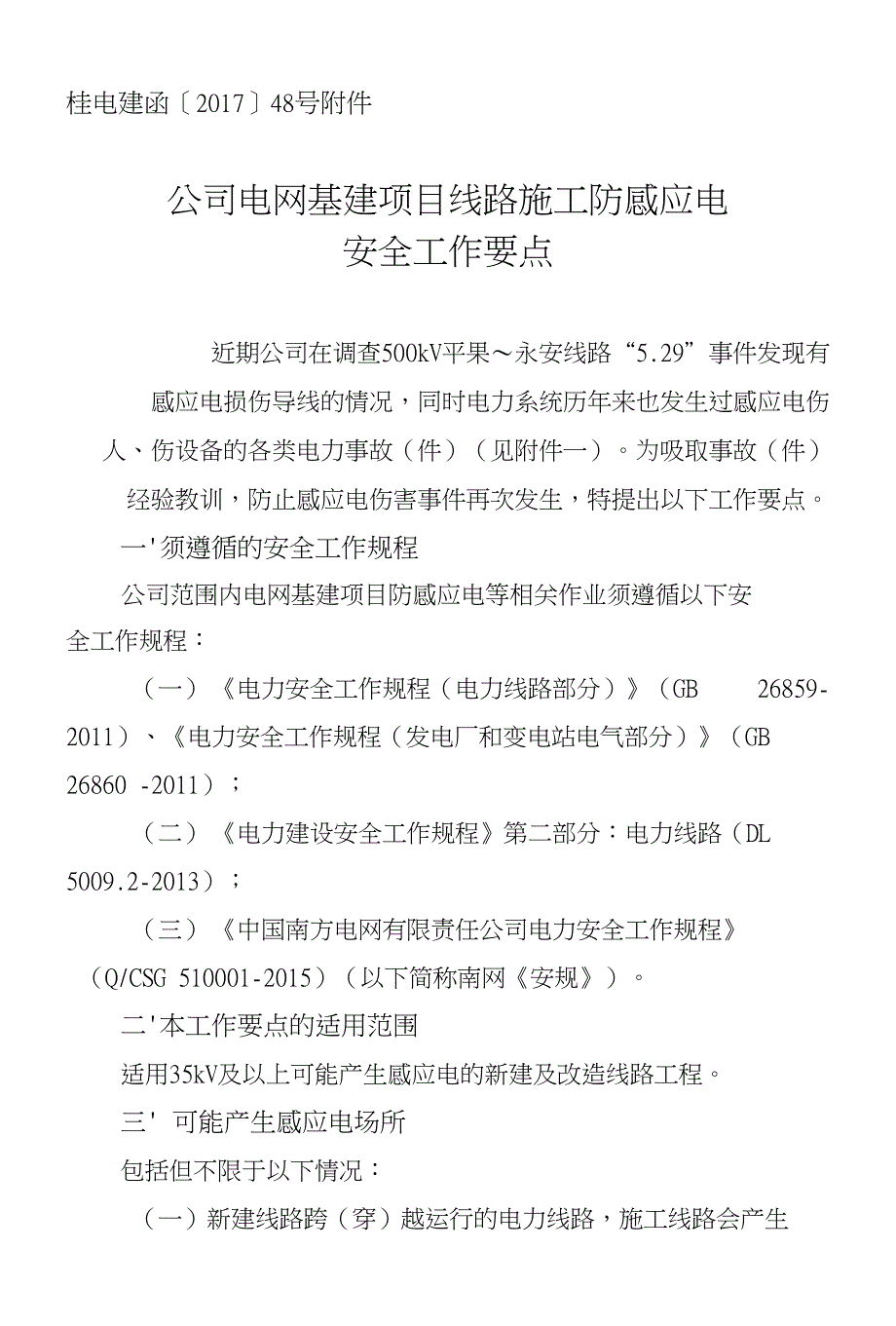

桂电建函〔2017〕48号附件公司电网基建项目线路施工防感应电安全工作要点近期公司在调查500kV平果〜永安线路“5.29”事件发现有 感应电损伤导线的情况，同时电力系统历年来也发生过感应电伤 人、伤设备的各类电力事故（件）（见附件一）为吸取事故（件） 经验教训，防止感应电伤害事件再次发生，特提出以下工作要点一'须遵循的安全工作规程公司范围内电网基建项目防感应电等相关作业须遵循以下安 全工作规程：（一） 《电力安全工作规程（电力线路部分）》（GB 26859- 2011）、《电力安全工作规程（发电厂和变电站电气部分）》（GB 26860 -2011）；（二） 《电力建设安全工作规程》第二部分：电力线路（DL 5009.2-2013）；（三） 《中国南方电网有限责任公司电力安全工作规程》 （Q/CSG 510001-2015）（以下简称南网《安规》）二'本工作要点的适用范围适用35kV及以上可能产生感应电的新建及改造线路工程三' 可能产生感应电场所包括但不限于以下情况：（一）新建线路跨（穿）越运行的电力线路，施工线路会产生感应电；（二） 新建线路与运行的电力线路平行走线，施工线路会产 生感应电；（三） 同塔双回线路，其中一回线路带电运行，另一回线路 施工时会产生感应电；（四） 在运行的变电站附近架线施工，施工线路会产生感应 电。
一）安全组织管理措施1.从设计源头抓好新建线路与运行线路较长距离的近距平行走线产生感应电的风险辨识与预控设计单位要合理勘定好新建 35kV及以上输电线路走廊，在地形和周围环境允许的情况下，应 远离运行线路，合理选择塔位，减少感应电引起的施工和运维危 害设计单位应在设计文件中对新建线路与运行线路交叉跨（穿） 越、与运行线路近距离平行走线、与运行线路同塔架设、邻近高 压带电设备（含终端塔临近设备）等情况进行说明，明确110RV 新建线路与同电压等级及以上的运行线路平行走线的距离和两线 路间的最近距离，以及防感应电注意事项并向参建单位交底2•项目开工前，建设单位应将可能产生感应电的情况告知各 参建单位，并组织设计、施工、监理等参建方对主要的产生感应 电的场所进行现场勘查，全面辨识感应电风险，并制定风险管控 措施，并加强现场措施落实情况的监督检查3. 监理单位应在施工前组织施工单位对可能产生感应电的场 所进行全面梳理，督促施工单位制定预防感应电措施，对重要的 感应电场所施工时应进行旁站4•施工单位工作负责人应在感应电场所施工前，再次全面评 估感应电的潜在风险，对防感应电措施的有效性和完整性负责； 同时将防感应电措施纳入跨（穿）越等专项方案中，并将措施纳入 安全交底内容，站班会上应将感应电危害及措施告知参与施工人 员；防感应电的工作接地、个人保安接地的设置要求应在方案中 予以专项说明，工作接地应保留至验收后送电前方可拆除。
二）安全技术措施1.感应电场所接地布置要求：（1）新建线路附近有平行高压运行线路的，区段内平行杆位 进行附件安装时，施工区段及附件安装施工点范围两侧必须安装 保安接地，如图1所示图1平行线路架线施工主要接地示意图(2) 不停电跨(穿)越运行线路的架线施工，施工区段及附件安装施工点范围两侧必须安装保安接地，如图2所示图2不停电跨(穿)越运行线路架线主要接地示意图2•基础、铁塔施工防感应电措施(1) 基础施工阶段，基础接地体的埋设必须严格按照设计图 纸、施工技术措施及安全措施进行施工2) 组立铁塔前，必须对接地电阻进行测量，确认电阻值达 到设计要求时才能进行组塔施工3) 组塔前，技术人员应对离电力线路较近的塔位进行现场 踏查，测量记录相关数据，编制相应的安全技术措施，确保安全4) 铁塔组立其塔腿部分时，应按规定要求及时连接临时接 地线5) 对靠近电力线路的组塔作业，应选择适当的位置埋设地 锚选用外拉线组塔工艺，靠近带电体的拉线应用绝缘绳索，并 保证其安全可靠3. 张力放线防感应电措施(1) 带电设备和线路附近使用的作业机具应接地放线段内有电力线时，施工段内的杆塔放线施工前必须接好 接地体，并确认接地良好。
避雷线放线，在直线塔悬挂金属滑车, 严禁使用尼龙滑车2) 不停电跨(穿)越运行线路时，放线施工段内的两侧杆塔 的导线通过接地滑车与放线滑车共同接地3) 张力放线时，牵引机及张力机出线端的牵引绳及导线上 应装设接地滑车，使运动中的导体能随时良好接地4) 张力放线时，在导引绳换盘、导地线接续等需要临时拆 除接地滑车时，必须用接地线对导引绳、导地线进行有效的临时 接地，待接地滑车重新安装后，才能拆除临时接地线5) 在邻近或跨越带电线路采取张力放线时，牵引机、张力 机本体、牵引绳、导(地)线滑车、被跨越电力线路两侧的放线 滑车应接地操作人员应站在干燥的绝缘垫上，并不得与未站在 绝缘垫上的人员接触4. 紧线防感应电措施(1) 紧线作业时，紧线段内的杆塔、导线、滑车及个人保安 接地等应正确接地并接触良好2) 施工线路穿越运行线路开展紧线作业时，必须采取防止 导、地线产生跳动或过牵引而与运行线路导线接近至危险范围以 内的措施3) 临近带电体进行紧线作业时，必须采取安全可靠措施 线路的导线、地线牵引绳索等与带电线路的导线必须保持足够的 安全距离4) 紧线段太长时应在中间和靠近操作端安装临时接地装 置5) 在产生感应电的场所进行挂线作业前，应用导体将绝缘 子串短接，在感应电特别严重的地区挂线时，在操作点附近的导 地线上应安装接地装置。
5. 附件安装防感应电措施(1) 在附件安装作业区段两端必须装设工作接地线2) 附件安装作业点范围两侧必须装设保安装地线后，作业 人员方可进行工作3) 避雷线附件安装前，必须采取接地措施4) 附件(包括跳线)全部安装完毕后，应保留部分接地线 并做好记录，竣工验收后方可拆除5) 多线式接地线可根据分裂导线根数多少选择导线端夹头 的数量6) 多分裂导线附件安装时，必须使用绝缘杆将多相式接地 线分别安装在各自的子导线上，严禁只安装一根子导线7) 附件安装时应保留紧线过程中设置的接地，如耐张串与 铁塔的短接接地、跨(穿)越电力线两侧杆塔的接地滑车等8) 与邻近标段连接跳线时必须安装工作接地9) 在感应电区域线路附件安装，作业人员应使用绝缘的安 全绳(如尼龙安全绳)，如果使用钢丝绳制作的速差防坠器时，应 在安全环扣上串连不短于2米的绝缘安全绳，防止感应电伤害6. 其它防感应电措施(1) 同塔双回线路，其中一回线路带电运行，考虑另一回线 路会产生感应电以及存在近电作业安全风险，原则上施工作业应 安排运行线路停电；(2) 在500kV及以上电压等级的变电站构架及带电线路杆塔上作业，应采取穿戴导电鞋和全套屏蔽服或静电感应防护服等防 静电感应措施。
3)绝缘架空地线(包括OPGW、ADSS光缆)应视为带电体 在绝缘架空地线附近作业时，工作人员与绝缘架空地线之间的距离应不小于0. 4m若需在绝缘架空地线上作业，应用接地线或个 人保安地线将其可靠接地或采用等电位方式进行4)用绝缘绳索传递大件金属物品时，杆塔或地面上工作人员应将金属物品接地后再接触，以防电击5)防感应电使用的安全工器具及使用方法可参考附件二, 具体应符合安规要求附件一感应电造成人身伤害和设备损伤电力安全事件典型案例案例一：XXXX年X月X日，某施工单位在某新建500kV送电线路工程 G32-G47+1段邻近某500kV运行线路放线过程中（G39-G47段与该 运行线路平行走线约4. 38km,最近点为G41塔，两回线路边线最 近距离为16.7m）,发现G41塔放线滑车冒烟并判断为感应电所致 后，采用了不正确的接地装置和不规范的装设方法挂了工作接地 线第二天，在G37塔中相大号侧软挂时，因弛度变化导致G41 塔中相#1子导线和接地线线夹向大号侧移动，造成接地线夹与子 导线接触不良，对相邻的#1、#2子导线放电烧蚀，并卡住放线滑 车的边框槽钢第三天，在G39塔抽紧大号侧导线时，导致受烧 蚀的#1、#2子导线受力突变相继断线，在掉落过程中，缠绕其余 两根子导线导致冲击断线。
案例二：XXXX年X月X 0,某供电局输配电管理所带电班一名工作 班成员在某llOkV线路#20塔两侧架空地线安装跳线支撑瓷担，处 理绝缘架空地线16时15分，在缠绕、固定绝缘架空地线引流线 预留的尾线时，不慎造成预留的尾线弹出，弹出的尾线把绝缘架 空地线侧的接地线线夹击脱，致使其被绝缘架空地线上的感应电 击伤，工作班组人员立即将伤者放到地面进行抢救，21时01分经 医务人员抢救无效死亡案例三：XXXX年X月X日，某供电局配电工人在10kV院校线#5左 分#3至#5的高压线路下方1.5m处同杆新架二档低压导线工作 中新架的四根低压导线没有专门接地在左#3和左#5号两电杆导 线紧好并绑到蝶式绝缘子上后，左#4电杆上的作业人员开始将导 线从横担抬到针式绝缘子上，在第一根导线刚一离开铁横组时， 作业人员当即被感应电击伤并扒在横担上附件二防感应电安全工器具选用及装设要求一、 选用要求：（一） 工作接地线应用多股软铜线，截面积不得小于25皿2, 接地线应有透明外护层，护层厚度大于1mm二） 接地线的两端线夹应保证接地线与导线和接地装置接 触良好、拆装方便三） 保安接地线仅作为预防感应电使用，不得以此代替工 作接地线。
保安接地线应使用截面积不小于16mn?的多股软铜线四） 接地线有绞线断股、护套严重破损以及夹具断裂松动 等缺陷时严禁使用二、 接地线不得用缠绕法连接，应使用专用夹具，连接应可 靠三、 接地棒应镀锌，直径不应小于12mm,插入地下的深度应 大于0. 6mo四、 装设接地线时，必须先接接地端，后接导线或地线端，拆除时的顺序相反五、挂接地线或拆接地线时应设监护人操作人员应使用绝缘棒（绳）、戴绝缘手套，并穿绝缘鞋六、使用前应检查接地线的规格是否符合使用要求，其绝缘杆连接长度及接地铜导线是否符合七、接地线的外观检查，绝缘杆表面或接地铜线的绝缘胶套 是否破损八、 接地线的各部件连接是否牢固，夹头螺栓是否灵活好用, 接地钎长度符合要求九、 接地滑车是否转动灵活，导电性能良好十、登上杆塔前先确认杆塔良好接地工作前先将接地端的 专用接地夹头安装在铁塔横担上，并检查无误后才能进行导线端 的接地十一、在确认接地端安装后，高空人员在横担上使用绝缘杆 将接地线导线端安装在导线上如果绝缘杆长度不够，可下到绝 缘串或绝缘梯处，距离导线30 cm位置，将接地线导线端直接扣在 导线上十二、跳线安装防感应电接地线安装时应先将接地线专用夹 头在两侧横担头安装好后，利用绝缘杆安装好工作接地或出到耐 张绝缘串安装接地线；两边接地线都安装后才能进行跳线安装作 业。
