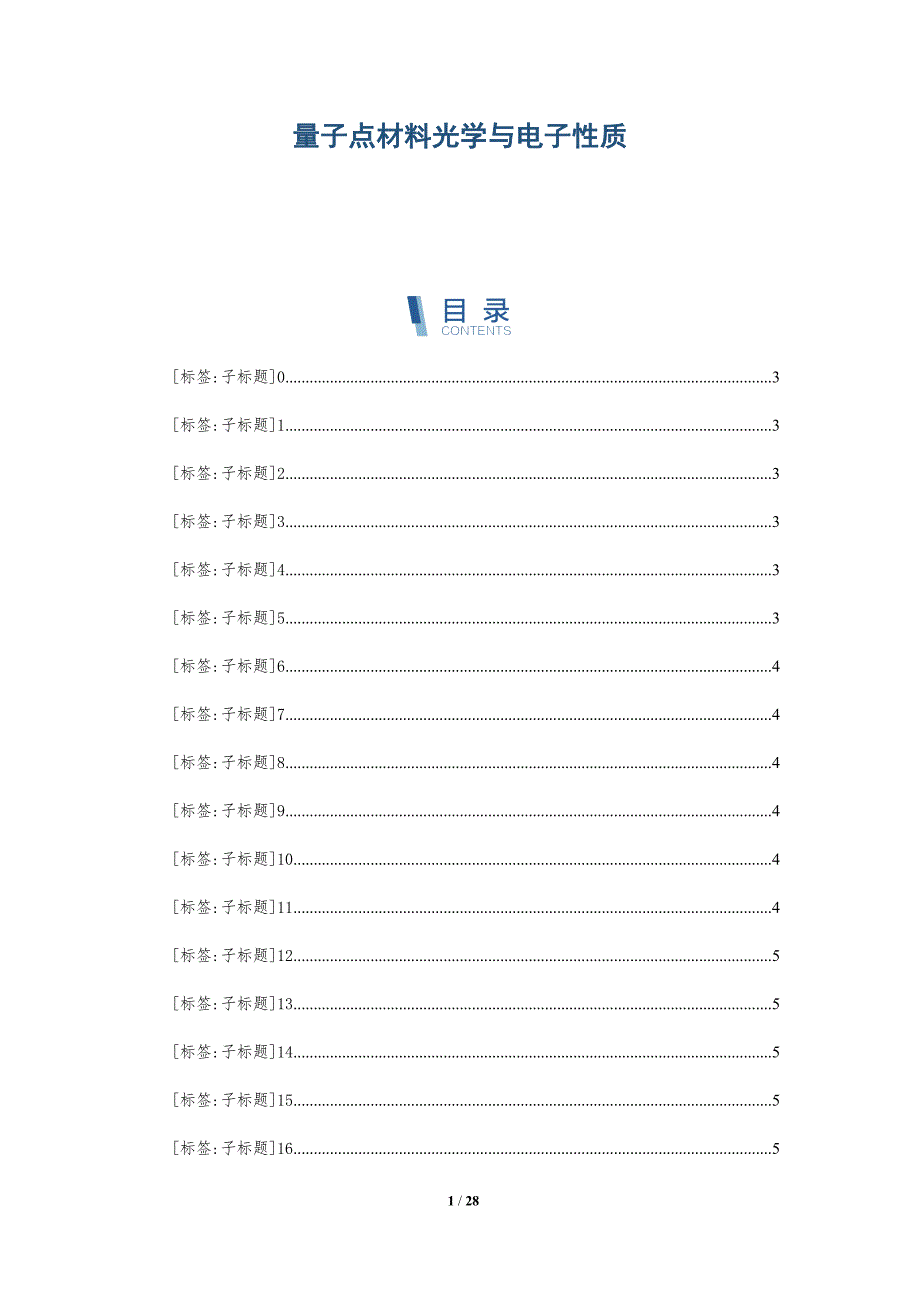

量子点材料光学与电子性质 [标签:子标题]0 3[标签:子标题]1 3[标签:子标题]2 3[标签:子标题]3 3[标签:子标题]4 3[标签:子标题]5 3[标签:子标题]6 4[标签:子标题]7 4[标签:子标题]8 4[标签:子标题]9 4[标签:子标题]10 4[标签:子标题]11 4[标签:子标题]12 5[标签:子标题]13 5[标签:子标题]14 5[标签:子标题]15 5[标签:子标题]16 5[标签:子标题]17 5第一部分 量子点光学性质的调控机制关键词关键要点尺寸效应1. 量子点尺寸决定其能级间距，影响光吸收和发光波长2. 尺寸减小导致量子点能级间距增大，发光波长蓝移3. 尺寸控制可以实现量子点光学性质的精确调控，满足特定应用需求形状效应1. 量子点的形状影响其晶体结构和电子态密度，进而影响光学性质2. 非球形量子点具有比球形量子点更宽的吸收和发射谱3. 形状调控可以通过改变量子点的生长条件或后处理手段实现表面钝化1. 量子点表面缺陷会导致非辐射复合，降低发光效率2. 表面钝化可以钝化表面缺陷，减少非辐射复合，提高发光效率3. 表面钝化材料和方法的选择对量子点光学性质至关重要。
掺杂和合金化1. 在量子点中掺杂或合金化其他元素可以改变其带隙和能级结构2. 掺杂和合金化可以实现量子点光学性质的进一步调控，满足不同的应用需求3. 掺杂和合金化可以通过化学合成或沉积技术实现界面工程1. 量子点与其他材料之间的界面可以影响其光学性质2. 优化界面结构可以提高量子点的光提取效率，增强光学响应3. 界面工程涉及材料选择、界面修饰和优化工艺其他调控机制1. 外部场调控，如电场或磁场，可以改变量子点的能级结构和光学性质2. 量子限制，指量子点中电子的波函数被限制在三个维度，影响其光学性质3. 应变效应，即外力作用下量子点的晶格畸变，也会影响其光学性质量子点光学性质的调控机制量子点的光学性质，包括吸收、发射和发光效率，可以通过各种机制进行调控，以满足特定应用的需求尺寸调控量子点的光学性质与其尺寸密切相关随着尺寸的减小，量子点的带隙能量增加，导致吸收峰蓝移和发射峰蓝移此外，尺寸减小会增加量子约束效应，从而增强量子点的量子化效应，导致发光效率的提高形状调控量子点不仅可以具有球形，还可以具有各种各样非球形形状，如棒状、盘状、片状和立方体形等不同的形状会改变量子点的能量态密度，从而调控其光学性质。
例如，棒状量子点表现出比球形量子点更强的线性偏振效应表面钝化量子点的表面通常存在缺陷，这些缺陷会产生表面陷阱态，从而降低量子点的发光效率表面钝化处理，如配体交换和有机修饰，可以通过钝化表面陷阱态来提高量子点的发光效率组分调控通过改变量子点的组分，可以调控其光学性质例如，核壳结构量子点是由具有不同带隙能量的两种或多种半导体材料组成的，核壳界面处能量带的错位可以改变量子点的光学性质掺杂在量子点中掺杂杂质原子或离子，可以改变其光学性质例如，在 CdSe 量子点中掺杂 Mn 离子，可以引入磁性，使其具有磁光学性质应变调控机械应变可以改变量子点的晶体结构，从而调控其光学性质例如，将量子点嵌入到弹性基质中，可以通过施加应力来改变量子点的带隙能量和发光峰电场调控电场可以调控量子点的能级分布，从而改变其光学性质例如，通过施加电场，可以实现量子点的可逆变色和光谱调谐磁场调控磁场可以调控量子点的自旋态，从而影响其光学性质例如，在磁场作用下，量子点的 Zeeman 分裂会导致其吸收和发射峰的偏振方向发生变化量子限制效应量子限制效应是指由于量子点尺寸的限制而导致其电子能级发生分立化量子限制效应会影响量子点的吸收、发射和发光效率等光学性质。
量子共振效应当量子点的激发能量与共振腔模式相匹配时，会发生量子共振效应量子共振效应可以增强量子点的发光效率，并实现方向性发光能量转移效应在量子点复合材料中，能量可以在量子点之间发生转移能量转移效应可以改变量子点的发光性质，例如通过 Förster 共振能量转移 (FRET) 实现颜色转换第二部分 量子点尺寸、形状与光学性能的关系关键词关键要点量子点尺寸与光学性能1. 量子点尺寸减小时，禁带宽度增加，发射波长蓝移这是因为电子和空穴之间距离减小，电荷相互作用加强，导致能级分离增大2. 不同尺寸的量子点具有不同的光学性质，可用于调控光的发射颜色和强度通过控制量子点尺寸，可以实现特定波段的光发射或吸收，为光学和电子应用提供高度可调控性3. 量子点尺寸的均匀性对于光学性能至关重要均匀的尺寸分布确保了一致的发射波长和光学性质，而尺寸分布不均匀会导致光谱展宽和性能下降量子点形状与光学性能1. 量子点的形状会影响其电子态和光学性质球形量子点具有各向同性的电子态，而非球形量子点（如棒状或片状量子点）则具有各向异性的电子态2. 非球形量子点的光学性质更加丰富，可以表现出偏振依赖性、方向性发射等特性这些特性对于光电器件（如偏振光源、波导）具有重要应用价值。
3. 量子点形状的调控为光学性能工程提供了新的途径通过控制量子点的形状和尺寸，可以实现定制化的光学性质，满足不同的应用需求量子点尺寸、形状与光学性能的关系量子点的尺寸和形状与它们的电子带隙能量密切相关，进而影响其光学性质尺寸效应量子点尺寸的减小导致其量子束缚效应增强，电子能级离散化更加明显随着量子点直径的减小，电子和空穴的波函数重叠减小，能带隙增大，发射波长蓝移具体来说，对于球形量子点，其能带隙（Eg）与直径（d）之间的关系可以近似为：```Eg = Eg(Bulk) + h²π²/2μd²```其中，Eg(Bulk)是量子点的体带隙，h是普朗克常数，μ是电子和空穴的约化质量形状效应除了尺寸外，量子点的形状也会影响其光学性质非球形量子点（如棒状、片状等）具有各向异性的电子结构，导致其光学性质在不同方向上表现出差异性例如，棒状量子点的两端由于量子限域效应更强，能带隙比中心区域更大，发射波长更短而片状量子点由于平面限制效应的存在，其电子能级在平面内比垂直于平面的方向离散化程度更高，导致其吸收和发射光子的偏振方向不同光学性质量子点的尺寸和形状影响决定了其光学性质，包括以下几个方面：* 吸收峰位置：量子点尺寸的减小导致其吸收峰蓝移，而形状效应则会改变吸收峰的形状和强度。
发射峰位置：量子点尺寸和形状的改变也会影响其发射波长，遵循与吸收峰类似的规律 发光强度：量子点的尺寸和形状会影响其辐射复合效率，进而影响其发光强度 量子产率：量子产率是指激发态量子点发射光子的效率，量子点的尺寸和形状会影响其量子产率应用量子点的尺寸和形状可控合成的特性使其在光电器件中具有广泛的应用，例如：* 发光二极管（LED）：量子点的高发光效率和可调谐发光波长使其成为高效、全彩显示技术的候选材料 太阳能电池：量子点的光伏效应可以提高太阳能电池的能量转换效率 激光器：量子点的增益特性使其可以制成紧凑、低阈值激光器 生物成像：量子点的生物相容性和可控发光特性使其成为生物成像和传感技术的理想探针第三部分 量子点的电子结构与带隙工程关键词关键要点 量子点的尺寸效应1. 量子点的尺寸对能级结构和光学性质有显著影响，随着尺寸减小，能级间距增大，吸收和发射波长蓝移2. 尺寸效应也影响量子点的载流子浓度和迁移率，较小的量子点具有更高的载流子能量和更低的迁移率3. 通过控制量子点的尺寸，可以精确调节其光学和电子性质，使其适用于特定的应用，如发光二极管、激光器和太阳能电池 量子点的表面效应1. 量子点的表面缺陷和配体会对电子结构和光学性质产生重大影响，引入表面态和陷阱态。
2. 表面效应可以影响量子点的能级间距、禁带宽度和发光效率，并影响载流子的分离和复合过程3. 通过表面钝化和修饰，可以 passivate 表面缺陷，改善量子点的稳定性和光学性能，并提高其在光电器件中的应用 量子点的组成效应1. 量子点的组成材料会显著影响其电子结构和光学性质，不同的组成材料具有不同的带隙宽度和能级结构2. 通过合金化、掺杂或复合不同材料，可以调谐量子点的带隙和光谱性质，实现宽范围的光覆盖3. 组成效应在设计多色发光器件、太阳能电池和光催化材料中具有重要意义，可以优化器件性能和效率 量子点的形状效应1. 量子点的形状，如球形、棒状或片状，会影响其能级结构和光学性质，引入各向异性效应2. 形状效应可以控制量子点的吸收和发射极化，并影响其光学散射和共振模式3. 通过控制量子点的形状，可以实现特定的偏振特性，增强光电器件的性能，如偏振发光二极管和偏振探测器 量子点的自组装1. 量子点可以自组装成有序结构，如超晶格、纳米棒阵列和纳米岛，形成周期性势场2. 自组装量子点阵列具有独特的电子结构和光学性质，例如带隙调谐、增强发射和改进导电性3. 自组装技术可以实现大面积、高均匀性的量子点薄膜，在光电器件和集成光学中具有广泛应用前景。
量子点的应用1. 量子点具有独特的尺寸、表面和组成效应，使其在光电、电子和生物应用中具有广泛的潜力2. 量子点用于发光二极管、激光器、太阳能电池和光催化剂等光电器件中，可提高器件的效率和性能3. 量子点在生物成像、药物输送和生物传感等生物应用中也受到广泛关注，可实现高度灵敏和特异性的检测量子点的电子结构与带隙工程简介量子点是一种尺寸受限于纳米级的半导体材料，其电子结构和光学性质与块状材料明显不同量子点电子结构的调控至关重要，因为它决定了其光学和电子性质，进而影响其在光电器件中的应用带隙工程是实现量子点性能调控的关键技术，可以通过改变量子点的尺寸、形状、组成或外围环境来实现量子点的电子结构量子点的电子结构具有离散能级，其起源于量子限域效应当量子点的尺寸小于其载流子的德布罗意波长时，载流子波函数的运动受到限制，导致能级量子化量子点的能量谱与块状材料的连续能带不同，表现为量子化的能级，称为自限域能级量子点的自限域能级由三个维度上的量子化能级组成：* 纵向量子化：由量子点在厚度方向上的限域决定，对应于导带和价带能级的分离 横向量子化：由量子点在平面内的限域决定，对应于导带和价带能级的进一步分裂。
自旋轨道相互作用：在某些材料中，自旋轨道相互作用会进一步分裂能级，导致自旋分裂带隙工程带隙工程是通过调控量子点的电子结构来改变其带隙的策略带隙是导带底和价带顶之间的能量差，决定了量子点的吸收和发射光谱带隙工程可以通过以下途径实现：* 尺寸调控：量子点的尺寸减小会增加自限域能级之间的能量差，从而拓宽带隙 形状调控：不同形状的量子点具有不同的能级分布，可以调整带隙例如，球形量子点具有较窄的带隙，而棒状或圆盘状量子点具有较宽的带隙 组成调控：不同材料的量子点具有不同的能隙，通过合金化或杂化可以调节带隙例如，InAs/GaAs量子点具有较窄的带隙，而CdSe/ZnS量子点具有较宽的带隙 外围环境调控：量子点的带隙受其周围环境的影响，例如介质极化、应变或磁场通过改变外。
