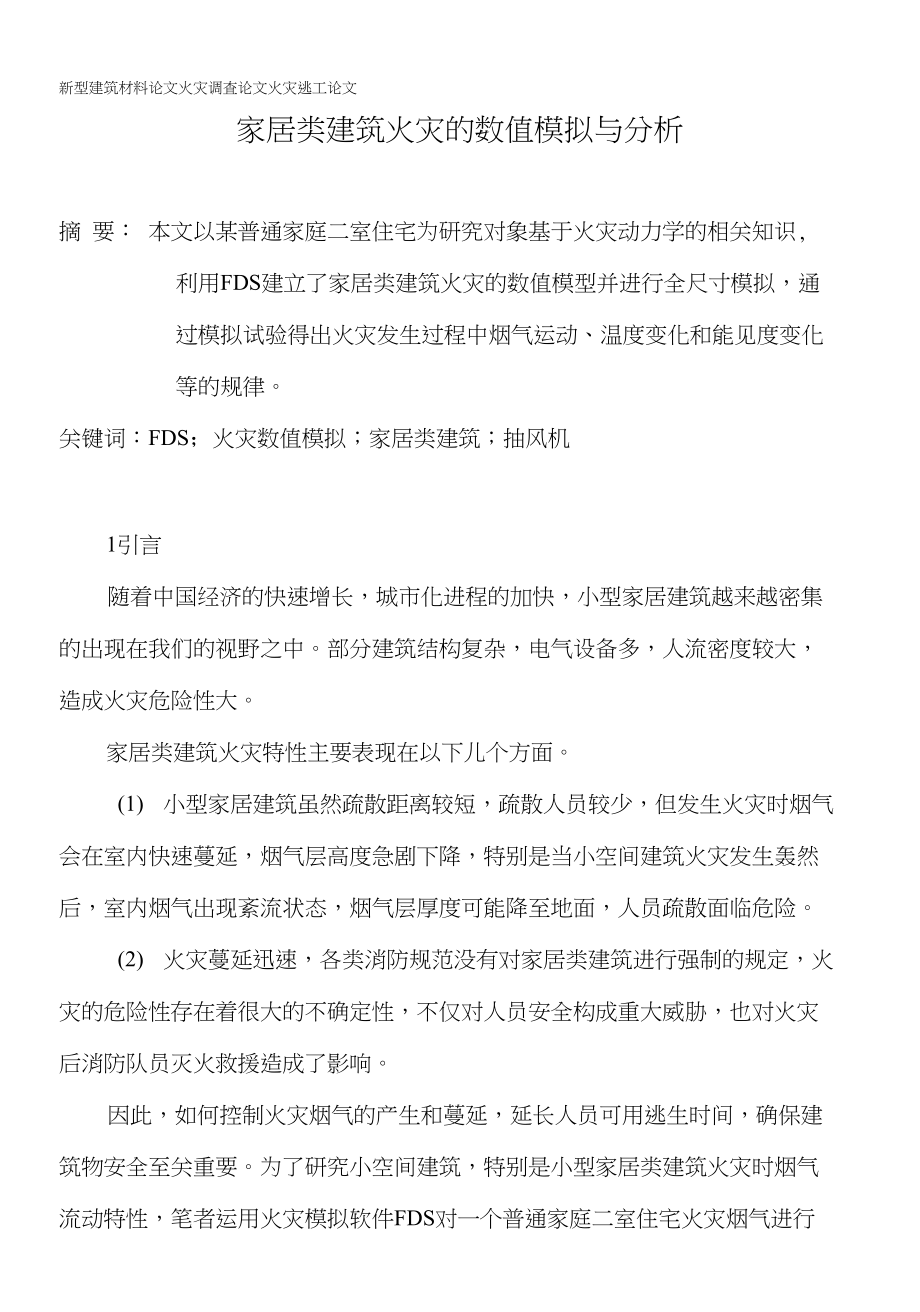

新型建筑材料论文火灾调査论文火灾逃工论文家居类建筑火灾的数值模拟与分析摘 要： 本文以某普通家庭二室住宅为研究对象基于火灾动力学的相关知识, 利用FDS建立了家居类建筑火灾的数值模型并进行全尺寸模拟，通 过模拟试验得出火灾发生过程中烟气运动、温度变化和能见度变化 等的规律关键词：FDS；火灾数值模拟；家居类建筑；抽风机1引言随着中国经济的快速增长，城市化进程的加快，小型家居建筑越来越密集 的出现在我们的视野之中部分建筑结构复杂，电气设备多，人流密度较大， 造成火灾危险性大家居类建筑火灾特性主要表现在以下儿个方面1) 小型家居建筑虽然疏散距离较短，疏散人员较少，但发生火灾时烟气 会在室内快速蔓延，烟气层高度急剧下降，特别是当小空间建筑火灾发生轰然 后，室内烟气出现紊流状态，烟气层厚度可能降至地面，人员疏散面临危险2) 火灾蔓延迅速，各类消防规范没有对家居类建筑进行强制的规定，火 灾的危险性存在着很大的不确定性，不仅对人员安全构成重大威胁，也对火灾 后消防队员灭火救援造成了影响因此，如何控制火灾烟气的产生和蔓延，延长人员可用逃生时间，确保建 筑物安全至关重要为了研究小空间建筑，特别是小型家居类建筑火灾时烟气 流动特性，笔者运用火灾模拟软件FDS对一个普通家庭二室住宅火灾烟气进行了模拟。
表1门窗尺寸和位置Min xMax xMin yMax yMin zMax z窗户10.00.00.52.31.02.0窗八20.00.0&09.81.02.0门洞17.79.2-0.5-0.50.02.5门洞21.53.50. 110. 110.02.5图2门洞1附近参数检测设备不意图图3门洞2附近参数检测设备示意图图4 41s烟气时纵向分布图图5 55s烟气时纵向分布图图6 86s烟气时纵向分如图图7 233s烟气时纵向分布图85382 I flw04 100 XMO 0 MlTme(e|01 30 3©3 XflO MOI 3003 «10 EM »0Tme(U图9烟气层高度200 ucn xoo 妙0 “j tt&o wo uoTm*(n图io烟气层高度3(e、ai__50>00 100 0 200.0 300 0 <00 0 MOO 6000 7000 8000Time(8)(UVAP 石35)MOO^2500 *20001000500 •00 ■图II门洞I附近能见度l图12门洞2附近能见度2(EQdlui)匕图13烟气层温度1图14烟气层温度22数值模型方案设置2.1 FDS简介本文采用FDS 5场模拟软件进行火灾模拟。
FDS是由NI ST(Nati on allnstitute of Standards and Technology,美国商务部标准技术研究所)开发的计算 机场模拟软件它是一种以火灾中流体运动为主要模拟对象的计算流体力学 (CFD)模型，适用于因火灾引起的烟气和热传输规律的研究FDS由NIST定期在网上公开发布，由于FDS的功能强大，模拟结果可靠 性高，目前已被越来越多的业内人士采用2.2火灾场景设定模拟实体为长22.5m、宽10m＞高3m的普通二室建筑，FDS模拟计算设定 网格大小为边长0.3m的立方体单元在A室设置三个沙发，材料均为泡沫，还 有一些简单物品，材料同样为泡沫，铺设松木地板，隔墙为石膏墙；B室地板为 松木地板，与室外隔墙为石膏墙；房间的开口情况如下表1在模型中，我们假设起火原因是由沙发A上电器电线短路发热造成的取 红色小方块(0・5mX0.5m)为火源，热释放速率为6000kw/m2,按照t2平方火快 速增长，a=0.047kw/s2,具体模型如卜：2.3模型方案设置根据对火灾死亡原因的调查得知，火灾中威胁火场人员生命安全的主耍因 素有火源辐射热以及有毒烟气和粉尘等因此，为了确保火场内人员的生命安 全，可以通过空气能见度、烟气温度、烟气层高度等具体参数来度量人员生命 安全的可耐受条件，估计人员疏散可用时间，以此判断人员所在区域的安全性。
基于以上三个主要的性能化评估指标，并且考虑到A室和B室的两个门附 近的生存条件对于人员安全有最直接的重要性，因为人员逃生集中在此局域， 所以作者在房间的两个门洞口附近分别设置检测空气能见度、烟气温度和烟气 层高度的设备，图2和图3分別为两个门附近的检测设备示意图3实验结果与分析3.1烟气高度分布模拟分析火灾烟气是一种混合物，包含了大量的气相、 固相和液相的物质，其中的CO等有毒气体和浓度达到一定标准的C02都能使 室内人员的生命安全受到威胁，统计结果表明：80%以上的火灾中死亡者是烟气 所致，所以，火灾场所中人员要尽可能少接触到烟气，这就需要在烟气层高度 下降到l・8m左右前保证人员都顺利疏散到安全地带图4〜7是随时间推移，室内烟气的纵向分布情况：通过模拟表明，烟气流动在房间A内是一种受限运动热烟气的温度比初 始空气温度高，温度差导致的密度差，进而在浮力的作用下，形成火羽流迅速 到达顶棚，遇到顶棚的阻碍，烟气的垂直运动转变水平扩散，遇到墙壁又开始 垂直流动，随着烟气量的不断增多，烟气层的高度也在下降，整个房间将充满 烟气；与此同时，烟气通过门洞1扩散到B室后，B室内的烟气流动规律与A 室基本一致，但是由于B室没有直接的火焰，并且烟气通过门洞2直接排到室 外，所以烟气层高度的下降速度要滞后于A室。
通过设置的烟气层高度的检测装置，可以得到三处烟气层高度随时间的函 数曲线图，如图8〜10所示三个图对比可以发现，A室门洞1附近烟气层高度达到1.8m大概在50s左 右，而B室门洞2附近需要100s左右才会接近人能忍受的烟气层高度3.2烟气能见度分布模拟烟气具有减光性，一般用减光系数(K)来衡量烟气的衰减程度，而人们在 有烟场合下的能见度(Visibility)必然有所下降，而这会对火灾中人员的安全疏 散造成严重影响能见度指的是人们在一定环境下刚刚看到某个物体的最远距离，减光烟气将使能见度降低，进而减慢人员疏散速度，甚至使人员误入歧途 而导致伤亡减光系数和能见度的关系可表示为：V=R/K,式心R为常数，能 见度和减光系数成反比，这也是烟气厚度越大，能见度越低的原因图11〜12 分别为门洞1和2附近离地面高度为1.8m的能见度随时间变化曲线图可以看出，A室门洞1 口在50s时能见度开始急剧下降，人概在75秒时， 烟气能见度开始下降到5m以下，而根据有关实验测试，距地面高度2m—下能 见度小于5m时，人员逃生就会出现问题，人员的心理压力会增加，导致其找不 到止确的出口； B室门洞2附近能见度开始下降的时间比门洞1晩大概50s,这 为人员顺利从门洞2逃生到室外提供了充足的时间；两个测试点最终的能见度 都保持在Om,这表明烟气会覆盖整个房间。
3.3烟气温度分布模拟温度是反映烟气蔓延的重要属性之一图13〜14分别为门洞1和2附近离 地面高度为l・8m的温度值随时间变化曲线图从曲线上看，两处温度均呈现一定的规律：(1)从火源起火后的一小段时 间内温度维持在室温(设定为20°C)不变，通过研究表明热量从火源向整个房 间扩散主要通过热对流和热辐射，烟气到达热电偶处需要…定的时间，热对流 和热辐射传递的热量积累需要一定的时间，热电偶1大概保持50s,热电偶2为 100秒，因为热电偶2位于B室门口，离火源较热电偶1远,；(2)过了这个阶 段，温度随时间呈近似线性规律增长;(3) —段时间后，温度都趋向稳定，波动 相对很小，热电偶1最后温度接近200°C左右，热电偶2由于靠近室外岀口，最 终温度大概为67°C,热电偶2处热量积累动态平衡建立的温度较热电偶1低了 大概1 3 3°C根据规定，人能短时间忍受的极限温度为60°C, A室门洞1附近在105s时 就达到了 60°C,而B室门洞2在280s时才达到60°C,说明B室内人员的安全 系数高于A室，两室均满足火灾工况下的人员安全疏散要求4结论(1) 两个房间的烟气层高度、能见度和温度的变化规律一致，但是，远离 火源的B室相对于A室在上面三个指标上均有滞后性，B室内的人员的安全系 数更高。
2) 烟气的产生和流动依次出现顶棚射流、水平层流、受限乖直流动和紊 流运动3) 家居类建筑虽然疏散距离较短，疏散人员较少，但由于建筑体量小， 烟气下降快速，人员可用的安全疏散吋间较短疏散时，人员不应放松大意， 必须紧急疏散参考文献：[1] 龚伟，游伟•地铁车站火灾烟气蔓延数值模拟分析[J].消防科学与技 术.2010, 29 (4)： 294-296.[2] 乐增，金润国，毛龙，湛鑫.高校宿舍火灾数值仿真模拟[J].中国安全生 产科学技术.2009, 5(2).[3] 丁谢镇，吕乔森，侯遵泽，李胜利•基于FDS的公共娱乐场所火灾分析 [J]•安全与环境工程.2009,16⑷.[4] 霍然，胡源，李元渊•建筑火灾安全工程导论[M]•合肥:中国科学技术大学出版社.2009.。
