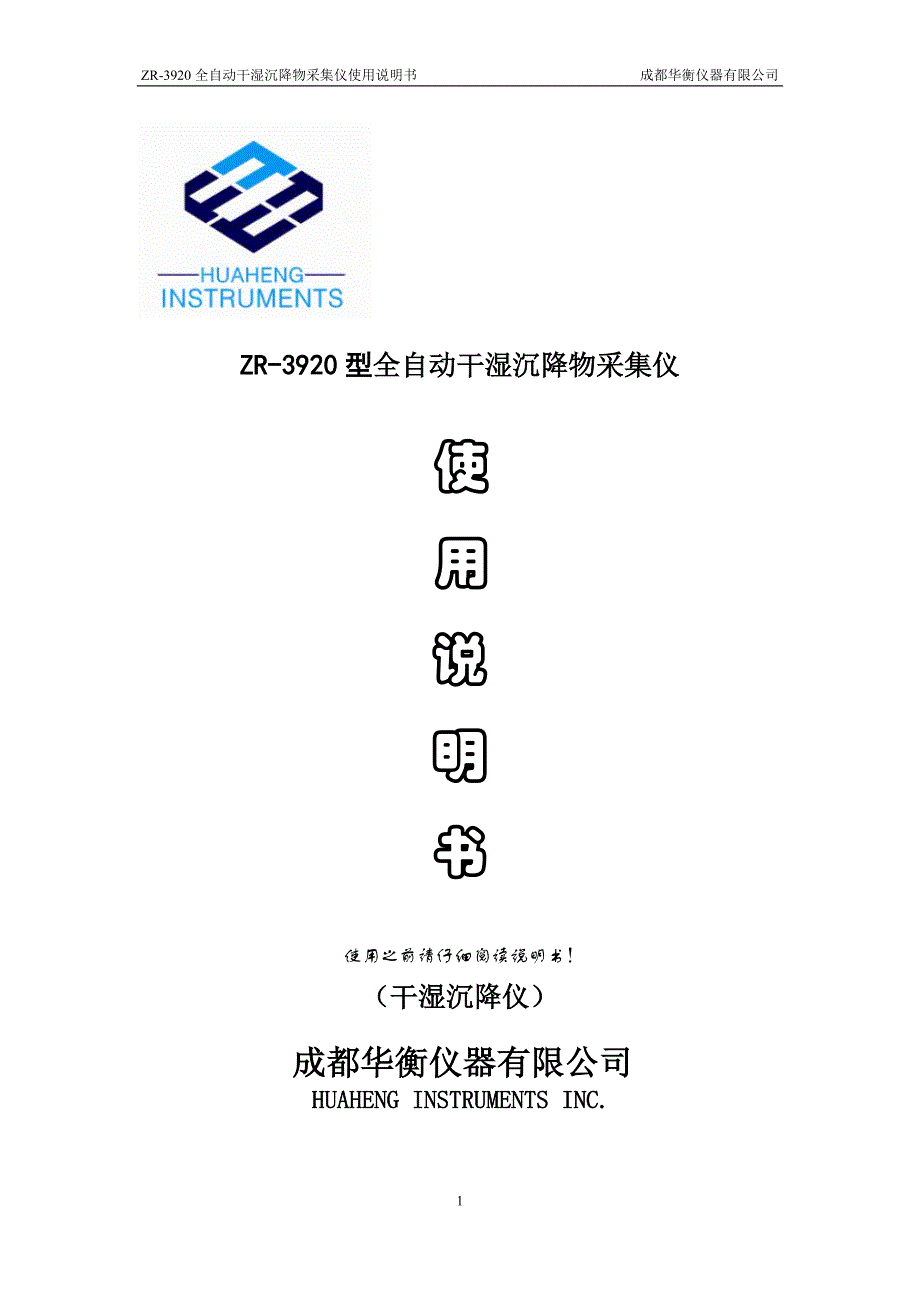

ZR-3920全自动干湿沉降物采集仪使用说明书 成都华衡仪器有限公司ZR-3920型全自动干湿沉降物采集仪使用说明书 使用之前请仔细阅读说明书！（干湿沉降仪） 成都华衡仪器有限公司 HUAHENG INSTRUMENTS INC.前言感谢您选用ZR-3920全自动干湿沉降物采集仪在使用仪器前请您详细阅读本说明书，从中可以获得有关仪器的安全使用、仪器性能、使用方法及维护等方面的信息，这会有助于您更好的使用仪器同时，为了提高部件及整机的性能和可靠性，我们对仪器的硬件或软件会作一些改动，这有可能与说明书中的内容有不一致的地方，请您能够谅解目录1.概 述………………………………………………………………………………12.执行标准………………………………………………………………………………13.主要特点………………………………………………………………………………24.工作条件………………………………………………………………………………25.主要技术指标…………………………………………………………………………26.工作原理………………………………………………………………………………37.键盘功能说明…………………………………………………………………………38.使用方法………………………………………………………………………………49.操作说明………………………………………………………………………………410.注意事项 ……………………………………………………………………………1011.附 录……………………………………………………………… ……………111.概述全自动干湿沉降物采集仪用于对干湿沉降物进行自动检测，可以实现自动采样、自动记录采样数据等。
2.执行标准GB13580.1-13580.13 《大气降水采样和分析方法》HJ/T61-2001 《辐射环境监测技术规范》3.主要特点1. 感雨传感器： 感雨（雪）灵敏度可调节设定；具有自动控温加热功能，可避免露水、大雾、霜降等环境因素造成对降雨（雪）的误判；2. 开关盖机构采用四连杆结构，可靠性高3. 整机柜机及干湿沉降收集器材质均采用不锈钢材料，标号不低于304标准，可保证在海边盐雾环境下，长期工作；4. 高亮度显示屏，可在(-40～70)℃环境中正常工作；5. 具备漏电保护功能，确保操作人员安全；6. 在交流供电掉电的情况下能够保存测量数据，供电恢复后，自动恢复正常工作；7. 具备防雷击保护功能；8. 具备融雪功能：主机在环境温度低于2℃同时监测到降水时，自动启动接雨漏斗加热，用于采集降雪样品；9. 主机柜加热功能：主机柜内部贴附有隔热保温材料，并具备加热装置，当机柜内温度低于设定值时，自动启动加热器工作，保证机柜内采集样品正常保存10. 在湿沉降收集桶上安装有液位传感器，当收集桶接满水后，自动切换到另一个收集桶或将多余样品排空11.4.工作条件1、工作电源：AC220V±10 % 50Hz；2、环境温度：(-40 ~ +60) ℃；3、适用环境：非防爆场合；4、电源接地线应良好接地，其阻值应不大于4Ω；5、主机所接电源必须具备漏电保护器并在每次取样前检验工作良好。
5.主要技术指标12. 感雨（雪）传感器灵敏度：降雨（雪）强度优于0.01mm/h或0.5mm直径雨滴13. 湿沉降收集器上口内径： 600±2mm14. 干沉降收集器上口内径： 600±2mm15. 降雨(雪)开盖延迟时间： ≤40s16. 雨（雪）停关盖延迟时间： ≤5min17. 储存湿沉降记录： 2000组18. 湿沉降收集桶容积： 20L × 2个19. 外形尺寸： 135×80×120cm（长×宽×高）20. 整机重量： 约150 kg21. 电源功耗： 待机< 50 W，最大< 2000W22. 工作电源： AC220V±10℅ 50HZ23. 环境温度： -40～70 ℃24. 信号输出： 带光电隔离RS485接口25. 通信协议： 按照客户要求6.工作原理整机采用高速微处理器，通过感雨器、温度传感器、电磁传感器、电磁阀等来实现对降雨过程的自动检测和数据采集，并通过显示屏显示仪器的状态信息和查询降雨记录。
采样过程：当感雨器检测到有降雨时，开启时间计数器，进行倒计时如果经过20秒倒计时仍检测到有降雨，则打开防尘盖开始采雨；如果倒计时结束之前检测到没有降雨，则关闭时间计数器，且不把该次降雨当作一次真正降雨采雨过程中，当感雨器经过3-5分钟计时检测到无降雨时，关闭防尘盖，本次降雨采样结束，仪器自动记录相关信息7.键盘功能说明1、 键：在菜单选择状态选择上一个菜单项；在输入数据时，数值加1；在查看记录时，后移一条降雨记录2、 键：在菜单选择状态选择下一个菜单项；在输入数据时，数值减1；在查看记录时，前移一条降雨记录3、 键：参数输入状态时，循环左移要操作的参数位置；菜单选择状态时，循环左移操作菜单；在查看记录时，向后翻页4、 键：参数输入状态时，循环右移要操作的参数位置；菜单选择状态时，循环右移操作菜单；在查看记录时，向前翻页5、 键：取消当前操作或退出当前操作界面6、 键：在主界面按 键进入系统菜单;在参数输入状态时，确定输入的参数；在菜单选择状态时，执行选中菜单项的相应操作8.使用方法1、检查主电源的交流接触器是否正常工作2、检查供电电源与采样器之间的连线是否牢固；3、检查仪器功能：打开电源开关，检查显示器、键盘、防尘盖开关等工作是否正常；4、将清洗干净的采样桶按照编号放在机柜箱内，并按序号与电磁阀连接。
9.操作说明确认连接正确后，打开仪器电源开关自动进入主界面OLED显示屏-40度低温下正常工作）一、主界面主界面显示环境温度、当前采样桶号和当前系统时间或采雨累计时间 二、系统主菜单在主界面状态下按 键，进入系统主菜单按 、 键上下移动光标，选择不同的菜单；按 键，执行光标选中的菜单1、系统信息光标在“信息”上时，按 键，进入系统信息界面，显示如下：1）环境温度：是指采样器所处环境的温度，单位是℃2）感雨温度：是指感雨头温度，单位是℃3）感雨系数：是代表感雨器灵敏度的参数对感雨器喷上一些水后，感雨系数显示大于1.0，在显示器显示 “无雨”后感雨系数小于0.5，这说明感雨器工作状态良好2、系统设置光标在“设置”上时，按 键，进入系统设置界面系统设置包括时钟设置、采样设置、温度及时间控制，显示如下：选择“1）时钟设置”菜单，按 键进入系统时钟设置界面，对日期和时间进行设置，显示如下：选择“2）重新采样” 菜单，仪器将上一个采样周期的数据保存为一个采样文件，并重新开始一个新的采样周期 3、数据查询在系统主菜单下选择“3)查询”，进入数据界面，显示如下在“降雨记录查询” 上按 键，可以对降雨数据进行查询，显示如下： 降雨记录文件为每次降雨(采样器从防尘盖打开到防尘盖关闭的过程)的数据记录，包括降雨的开始时间、结束时间、雨量等。
可以存储300组数据，这些数据可以在执行系统主界面中的“5)维护”中删除，如果不定期删除将循环存储，覆盖最前端的文件在“降雨记录查询”界面内按 键，文件号加1，按 键文件号减1在降雨查询页面内，按 、 键，光标在“文件号”和“打印”上循环切换光标在“文件号”上时，按 键，可以输入文件号进行查询在降雨查询界面内如果按 键则退回到前一级菜单在“采样记录查询”上按 键，可以对采样数据进行查询，显示如下： 采样记录查询的文件内容为按采样桶累计的采样数据共8组文件，对应4个采样桶的采样数据，且循环存储存储的内容包括：开始文件号（对应降雨记录查询中的文件号）、结束文件号（对应降雨记录查询中的文件号）、开始采样的时间、结束采样的时间、累计降雨时间(以小时和分钟表示)、降雨次数(采样器执行采样动作的次数)、降雨平均温度 具体操作与降雨记录查询相同4、系统维护在系统主菜单下选择“4）维护”，进入维护密码输入界面，显示如下：默认密码为1997，输入密码后按 键进入系统维护界面，显示如下： 1）工作演示：一旦进入此界面，表示降雨漏斗开始加热，恒温箱开始工作。
可以由此判断加热和恒温箱功能是否工作正常，显示如下：2）选择“开关盖测试”菜单，仪器显示如下： 在防尘盖关闭状态下选择开盖，仪器打开防尘盖；在防尘盖打开的状态下选择关盖，仪器则关闭防尘盖3）删除记录：删除按降雨次数记录的降雨数据，如果降雨文件大于300仍没有删除，新的降雨文件将覆盖最前端的文件显示如下：(注意：数据删除后将不可恢复！)4）密码设置：用户可以根据需要对密码进行重新设置，并做好记录10.注意事项1.降雨记录按文件编号进行索引，可以储存300场降雨记录如果降雨记录超过300场次，则自动循环覆盖降雨记录，因此，在降雨记录接近300场次时，应将当前的降雨信息保存下来，以免由于数据覆盖造成数据丢失2.采样现场一般环境比较恶劣应避免感雨器、采样漏斗受到其他物体的遮挡，摩擦或碰撞，并定期用清水清洗感雨头、采样漏斗以免灰尘、污渍等影响感雨器的灵敏度，确保雨样不受污染3.仪器在运输，使用过程中应避免强烈的震动，碰撞，尤其是感雨器一定不能受到摩擦或碰撞4.如需现场接交流电源时，请务必确认是220v交流电，防止误接其它工业电源；电源接地线必须良好接地（其阻值应不大于4欧），以免损坏仪器，甚至造成人身伤害。
5.严禁用外力转动防尘盖采样器工作过程中要确保没有阻碍防尘盖和摆臂运动的障碍物6.关机后应间隔5秒钟以上才能再次开机7.每次取样前，应先检验主电源漏电保护器的灵敏度，确定安全后，才能开柜，再次检查柜内漏电保护器的灵敏度，确保安全后方可进行下步取样操作8.主机附近应设避雷装置及防护网，防止雷击及人为损坏9.主机按装时，务必用膨胀螺丝或钢丝绳良好固定，使主机在台风环境中能正常工作成都华衡仪器有限公司地址：成都市金牛区星汉路33号： 028-66009117 18011564711 ： 028-87741718 邮箱: cdrx@网址： 。
