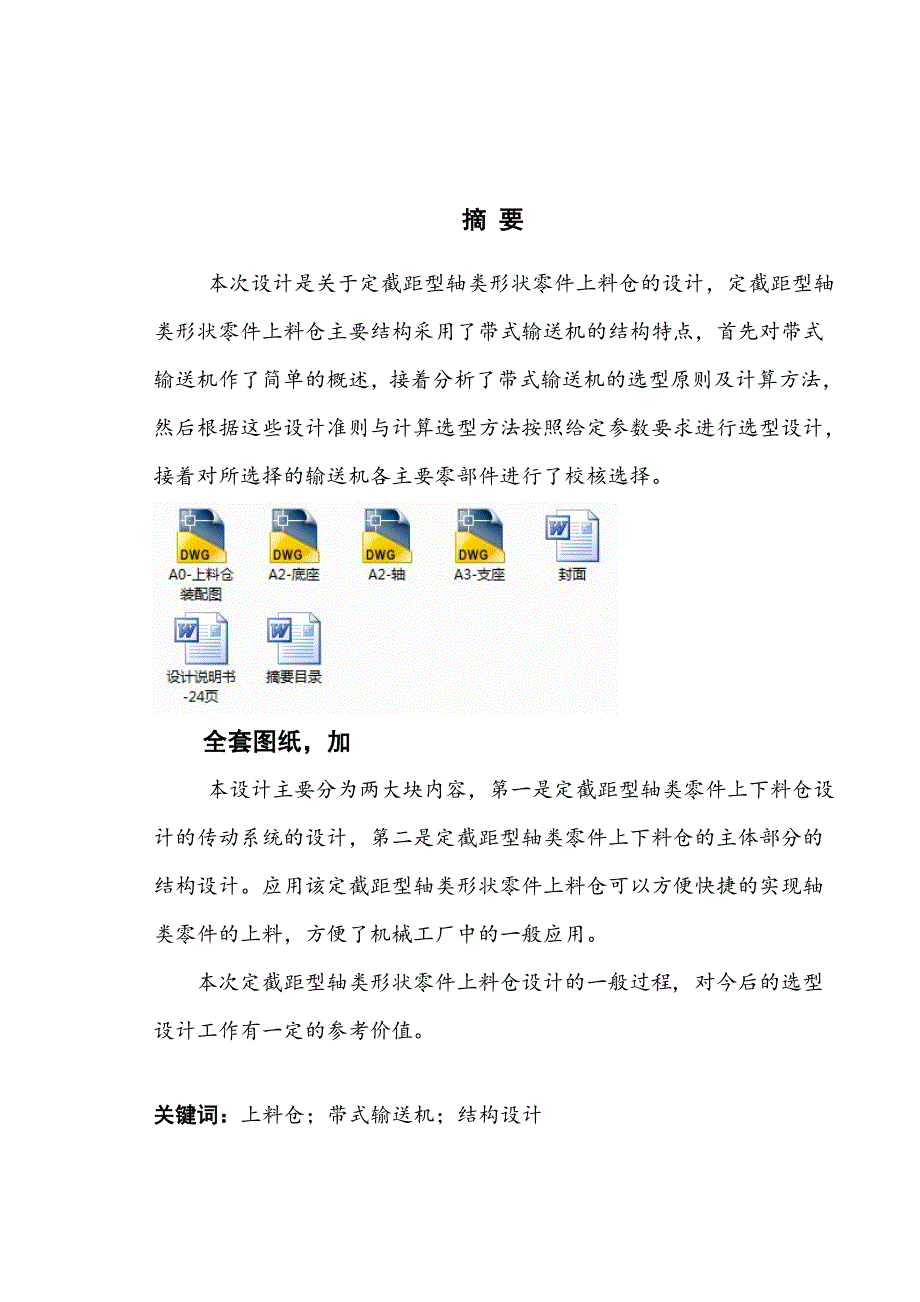

摘 要本次设计是关于定截距型轴类形状零件上料仓的设计，定截距型轴类形状零件上料仓主要结构采用了带式输送机的结构特点，首先对带式输送机作了简单的概述，接着分析了带式输送机的选型原则及计算方法，然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计，接着对所选择的输送机各主要零部件进行了校核选择全套图纸，加本设计主要分为两大块内容，第一是定截距型轴类零件上下料仓设计的传动系统的设计，第二是定截距型轴类零件上下料仓的主体部分的结构设计应用该定截距型轴类形状零件上料仓可以方便快捷的实现轴类零件的上料，方便了机械工厂中的一般应用本次定截距型轴类形状零件上料仓设计的一般过程, 对今后的选型设计工作有一定的参考价值关键词：上料仓；带式输送机；结构设计AbstractThis design is about intercept type axial shape parts, certainly for the design of the bunker.Fixed axial intercept type shape parts bin on the main structure adopted the structure characteristics of belt conveyor.The first gave a brief overview of belt conveyor;Then analyzed the principle of type selection of belt conveyor and calculation methods;And then according to these design criteria in accordance with the requirements for a given parameter selection and calculation method for type selection design;Then on the choice of conveyor, the checking of all major components.This design is mainly divided into two large pieces of content, the first is the intercept type axial parts bin in upper design of transmission system design, the second type is the intercept of the main body of the shaft parts top and bottom of silo structure design.Application of the fixed axial intercept type shape parts bin can quick and easy to realize feeding shaft parts, convenient to the commonly used in the machinery factory.The constant axial intercept type shape parts bin on the design of general process, the selection of design work for the future has a certain reference value.Key words: Bin; Belt conveyor; The structure design目 录第 1 章 前言 .................................................11.1 定截距型轴类零件上下料仓概述 .............................11.2 定截距型轴类零件上下料仓的组成及作用 .....................21.2.1 定截距型轴类零件上下料仓的组成 .......................21.2.2 定截距型轴类零件上下料仓的作用 .......................5第 2 章 定截距型轴类零件上下料仓设计的传动系统设计 ............72.1 定截距型轴类零件上下料仓设计的设计关键技术参数要求 ........72.2 定截距型轴类零件上下料仓设计的传动方案设计 ...............72.3 定截距型轴类零件上下料仓设计的驱动电机选择 ...............82.3.1 定截距型轴类零件上下料仓设计的驱动电机额定转速选择 ...9 2.3.2 定截距型轴类零件上下料仓设计的驱动电机额定功率选择 ...9第 3 章 定截距型轴类零件上下料仓的主体部分结构设计 ..........103.1 定截距型轴类零件上下料仓基体的结构设计 ..................103.2 定截距型轴类零件上下料仓设计的走线系统结构设计 ...........10 3.2.1 拖链选择的技术条件 ..................................123.2.2 根据拖链选择设计拖链槽结构 ..........................12 3.3 料盘的工装设计 .........................................13 第 4 章基于 solidworks 进行定截距轴类零件上下料仓设计 .........144.1solidworks 软件建模与装配概述 .............................144.2 运用 SolidWorks 软件进行零件设计 .........................144.3 运用 SolidWorks 软件进行零件装配 ..........................15 结论 ........................................................17致谢 ........................................................18参考文献 ...................................................19沈阳化工大学科亚学院学士学位论文 第一章 前言1第一章 前言1.1 定截距型轴类零件上下料仓概述 定截距型轴类零件上下料仓是连续运行的运输设备，在机械工厂中主要用来运送轴类零件。
定截距型轴类零件上下料仓是实现轴类零件高效连续运输设备，特别是可实现定截距的运输定截距型轴类零件上下料仓已成为轴类零件机电一体化技术与装备的关键设备在如今工业生产中，生产的自动化机械化应用越来越多，但还有大量的装卸 搬运装配等工作由人工完成，劳动强度的降低，生产效率的提高，有助于实现现代机械化轴类零件加工时，上下料所占用了大量的时间，是影响生产效率低下的重要原因特别是一些高精度的加工中心，采用人工上下料不但定位精度低，甚至破坏了机床操作台随着机床用户的增多，采取自动化的操作手段可以大幅降低劳动强度，提升生产效率，减少投入已然成为社会发展趋势，定截距型轴类零件上料仓能够实现机床制造过程中的自动化，并运用了集成加工技术，从而有利于生产线的上下料工作1962 年第一台工业机器人在美国制造出来，工业机器人的开发研制和应用在国际中以有 50 多年的历程，目前已有许多发达国家的机器人发展产业日趋成熟，在工业生产线生产中有着十分广泛的应用现如今许多生产线都是多用专机或人力来上下料，这种方法在产品单一，产能不高的情况下有很好的应用，但是随着社会的快速发展，这种方法就凸显出了很多的缺点，如专机占大面积大结构复杂，不适用于如今自动化专一化的流水线生产，并且人工的大量使用会造成劳动强度的加大，容易发生工伤事故，并且效率低下，使用定截距型轴类零件上料仓就可以解决以上问题并且还有生产效率高，工艺修改灵活，提高工件质量的特点，是工业生产加工的必然趋势。
沈阳化工大学科亚学院学士学位论文 第一章 前言21.2 定截距型轴类零件上下料仓的组成及作用 定截距型轴类零件上下料仓主要由以下部件组成：机头部（ 包括电动机、传动装置、滚筒等）、机身部（包括机架、托辊）、机尾部、胶带、附属装置（包括拉紧装置、清扫装置、制动装置等）等 1.2.1 定截距型轴类零件上下料仓的组成 带式输送机的主要有：输送带、托架及机架、传动装置、拉紧装置、储带装置和清扫装置等组成1)输送带输送带有许多种，按带芯结构材料分为钢丝绳芯输送带、尼龙芯输送带、维棉芯输送带和帆布芯输送带输送带按覆盖层所用的材料分为橡胶带、橡塑带和塑料带；按用途分为耐热、耐寒、耐油、耐酸、耐碱和花纹等输送带；按阻燃性能分为非阻燃带和阻燃带,输送带有大致 3 种类型.①普通输送带:普通输送带可用在固定式、绳架吊挂式和可伸缩带式输送机上，夹层输送带通常以多层帆布做带芯，输送带层之间多用橡胶粘合，然后在外表面周围覆盖上橡胶层起到保护作用，帆布层用来承受载荷并传递牵引力，而橡胶保护层能够有效的防止外界物体对帆布层造成的损伤及有害物质对输送带带来的腐蚀。
②钢丝绳芯输送带:钢丝绳芯输送带以钢绳芯衬托覆盖橡胶制成的传送带作为带式输送机的牵引和运载构建钢绳芯运输特点，拉伸大，性能好，使用时间长，广泛用于距离长，行程大，运料速度要求速度快的输送带③输送带的性能要求:输送带又称作运输带，他通常是橡胶与纤维、金属复合制品，是塑料和织物复合的制品在运输带中起到运输物料的作用皮带输送机在工矿企业和运输业中有着广泛应用，输送各种物料或成件物品，输送带具有能够连续运转、效率高、倾斜角度大，输送带操作安全等优点2）托辊和机架托辊的起到支撑输送带和物料的重量的作用托辊运转具有灵活可靠的特点能够减少输送带于托辊之间的摩擦，对占输送机总成本四分之一以上的输送带的使用时间起着决定作用托辊虽然只是作为一个较小部件存在于运输带中，结构也简沈阳化工大学科亚学院学士学位论文 第一章 前言3单，但生产出高质量的托辊也很难托辊按材质不同分为橡胶托辊、陶瓷托辊、尼龙托辊及绝缘托辊，还有槽形托辊组，各类平行托辊组，各类调心托辊组，各类缓冲托辊组①槽形托辊:槽形托辊一般用于输送散装货载，一般由 3 个托辊组合而成，槽角一般为 300，可拆式带式输送机的槽形托辊中的 3 个托辊是互相铰接的，其中两个侧托辊挂在机架上；通用固定式带式输送机的槽形托辊是固定在机架上的。
上托辊的间距一般为 1.5m②平行托辊:平行托辊用于支承回空段输送带，下托辊的间距一般为 3m下托辊轴头卡在机架的支座里③调心托辊:带式输送机由于制造、安装以及接头不正等因素的影响,跑偏问题不可避免目前,胶带跑偏的纠偏方法很多，对于机身来说最常用和最有效的方式是采用调心托辊，调心托辊用于带式输送机载荷侧支承调整输送带跑偏，防止蛇行，保证输送带稳定运行，前倾试槽型托辊也起调心、对中的作用④缓冲托辊:缓冲托辊用于带式输送机受料处减缓落料对输送带的冲击，主要针对洗煤厂、焦化厂、等腐蚀性环境而研制的一类托辊，它本身具有的韧性是普通金属的 10 倍以上，寿命为传统柱鞋的五倍，耐腐蚀阻燃，抗静电，自重轻等特点，广泛用于矿山开采托辊辊体专用的高。
