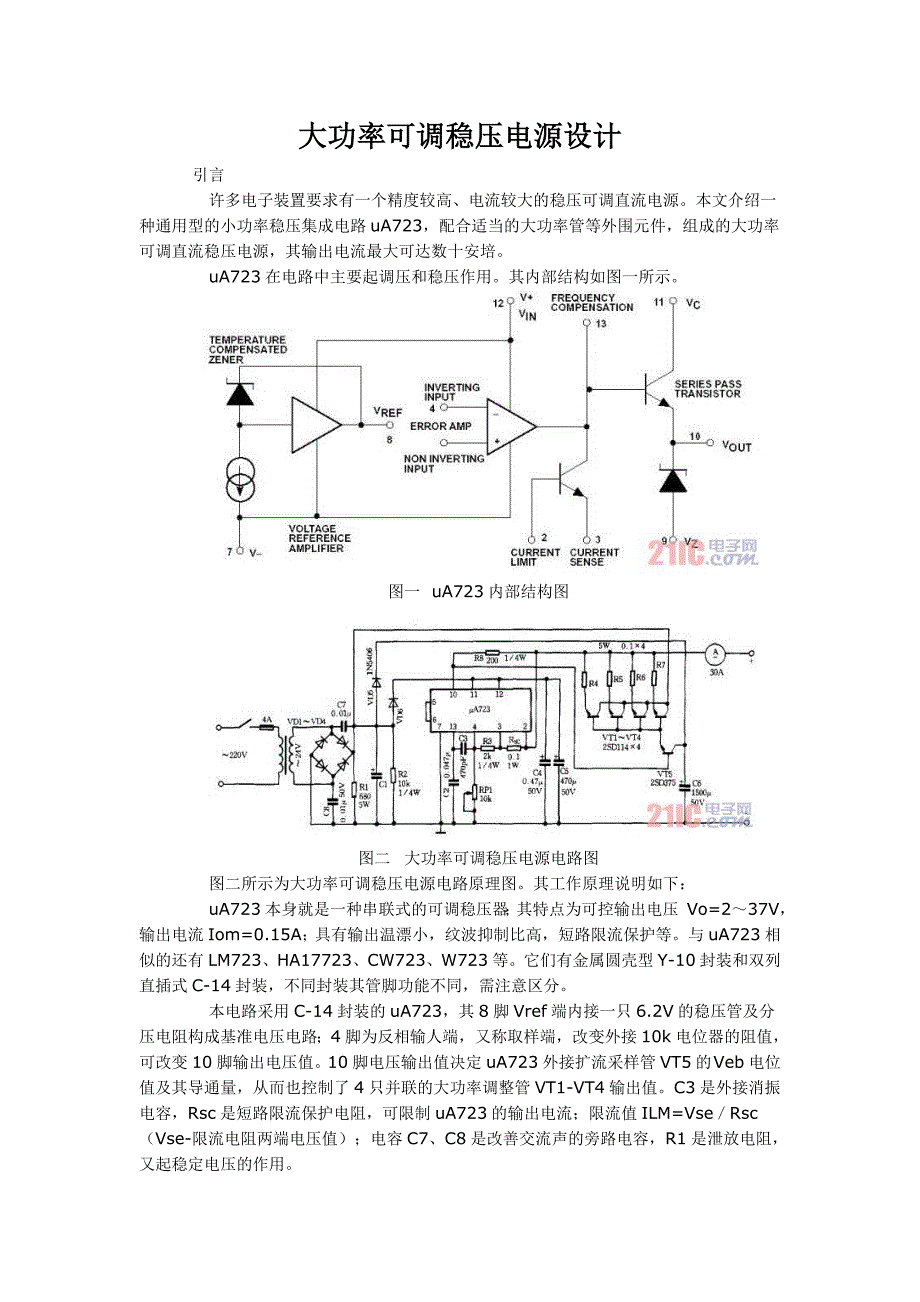

大功率可调稳压电源设计大功率可调稳压电源设计引言许多电子装置要求有一个精度较高、电流较大的稳压可调直流电源本文介绍一种通用型的小功率稳压集成电路 uA723，配合适当的大功率管等外围元件，组成的大功率可调直流稳压电源，其输出电流最大可达数十安培uA723 在电路中主要起调压和稳压作用其内部结构如图一所示图一 uA723 内部结构图图二 大功率可调稳压电源电路图图二所示为大功率可调稳压电源电路原理图其工作原理说明如下：uA723 本身就是一种串联式的可调稳压器；其特点为可控输出电压 Vo=2～37V，输出电流 Iom=0.15A；具有输出温漂小，纹波抑制比高，短路限流保护等与 uA723 相似的还有 LM723、HA17723、CW723、W723 等它们有金属圆壳型 Y-10 封装和双列直插式 C-14 封装，不同封装其管脚功能不同，需注意区分本电路采用 C-14 封装的 uA723，其 8 脚 Vref 端内接一只 6.2V 的稳压管及分压电阻构成基准电压电路；4 脚为反相输人端，又称取样端，改变外接 10k 电位器的阻值，可改变 10 脚输出电压值10 脚电压输出值决定 uA723 外接扩流采样管 VT5 的 Veb 电位值及其导通量，从而也控制了 4 只并联的大功率调整管 VT1-VT4 输出值。
C3 是外接消振电容，Rsc 是短路限流保护电阻，可限制 uA723 的输出电流；限流值ILM=Vse／Rsc（Vse-限流电阻两端电压值）；电容 C7、C8 是改善交流声的旁路电容，R1 是泄放电阻，又起稳定电压的作用结语该电路结构简单、维修方便、稳压效果好，几乎不受供电网交流电压和负载电流波动的影响只要器件质量有保证，通常不易发生故障uA723 一旦损坏可造成输出电压偏高或无输出电压现象只要换上一只新的 uA723 并重新调试输出即可恢复正常。
