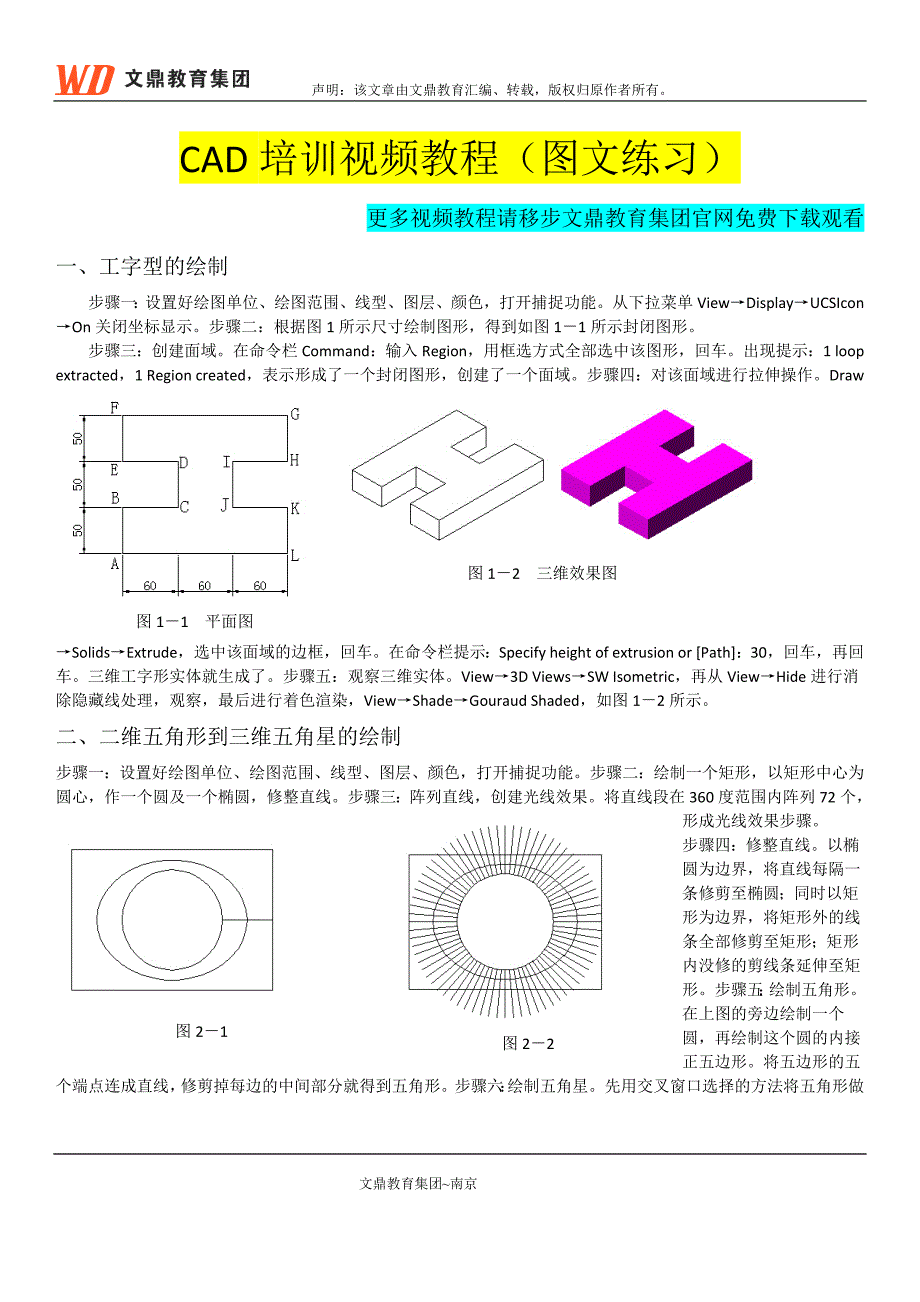

声明：该文章由文鼎教育汇编、转载，版权归原作者所有 文鼎教育集团~南京 图 2－1 CAD 培训视频教程（图文练习）更多视频教程请移步文鼎教育集团官网免费下载观看一、工字型的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能从下拉菜单View→Display → UCSIcon→On 关闭坐标显示步骤二：根据图 1 所示尺寸绘制图形，得到如图 1－1 所示封闭图形步骤三：创建面域在命令栏 Command：输入 Region，用框选方式全部选中该图形，回车出现提示：1 loop extracted， 1 Region created，表示形成了一个封闭图形，创建了一个面域步骤四：对该面域进行拉伸操作Draw→ Solids→Extrude，选中该面域的边框，回车在命令栏提示：Specify height of extrusion or [Path]：30 ，回车，再回车三维工字形实体就生成了步骤五：观察三维实体View→3D Views→SW Isometric，再从 View→Hide 进行消除隐藏线处理，观察，最后进行着色渲染，View→Shade →Gouraud Shaded，如图 1－2 所示。
二、二维五角形到三维五角星的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能步骤二：绘制一个矩形，以矩形中心为圆心，作一个圆及一个椭圆，修整直线步骤三：阵列直线，创建光线效果将直线段在 360 度范围内阵列 72个，形成光线效果步骤步骤四：修整直线以椭圆为边界，将直线每隔一条修剪至椭圆；同时以矩形为边界，将矩形外的线条全部修剪至矩形；矩形内没修的剪线条延伸至矩形步骤五：绘制五角形在上图的旁边绘制一个圆，再绘制这个圆的内接正五边形将五边形的五个端点连成直线，修剪掉每边的中间部分就得到五角形步骤六：绘制五角星先用交叉窗口选择的方法将五角形做图 1－1 平面图图 1－2 三维效果图图 2－2 声明：该文章由文鼎教育汇编、转载，版权归原作者所有 文鼎教育集团~南京 成面域，再将其拉伸成高度为 30、角度为 30 的五角星步骤七：移动图形将五角星移到步骤四所绘的图形中，删除绘图用到的辅助图形，如矩形、椭圆、大小圆、正五边形三、汤勺主视图、纵截面轮廓线图和横截面图的尺寸，进行实体造型。
步骤一：绘图准备新建一个图形文件，选择公制，设置适当的图层、线型、颜色、绘图范围和绘图对象捕捉方式步骤二：绘制汤勺主视图先分析汤勺的造型特点，上下可由一个椭圆经修剪得到，上椭圆尺寸是 20×40，下椭圆尺寸是 8×30，两椭圆中心距是 65步骤三：修改完善主视图 图 2－3 图 2－4 图 2－5 图 2－6 图 3－1 声明：该文章由文鼎教育汇编、转载，版权归原作者所有 文鼎教育集团~南京 中间联接处由直线组成，两直线一端点分别过上椭圆中心，另一端点分别相切于下椭圆轮廓两边修剪直线和上下椭圆再将上椭圆与直线联接处两边倒圆角 R10步骤四：绘制汤勺纵截面轮廓线汤勺的纵截面轮廓线是一条光滑曲线，构图时可选用多义线，根据坐标值或栅格点绘出在缺少精确尺寸时，可任选若干点拟合，用多义线 Spline 命令绘出其基本轮廓形状步骤五：修改完善汤勺纵截面轮廓线如图所示用小圆标记的交点 1、2 、3、4 、5、6、7 处，用 Spline 来绘制成所需要的曲线注意：1 处要比汤勺主视图的勺尖长些步骤六：绘制汤勺横截面图。
汤勺横截面是由两段圆弧和两段直线组成，可通过两个圆修剪而成步骤七：做成面域将汤勺主视图和汤勺横截面图做成面域，在西南轴测方向观测步骤八：做成三维实体 先将汤勺主视图拉伸成三维，再调整汤勺纵截面轮廓线方向及横截面方向 步骤九：拉伸成曲面实体 先将横截面移到纵截面轮廓线一端，再把纵截面轮廓线作为路径，拉伸成三维实体 步骤十：三维实体求交运算图 3－2 图 3－3 图 3－4 声明：该文章由文鼎教育汇编、转载，版权归原作者所有 文鼎教育集团~南京 先将图的截面体分二次移到图平面体中部，再执行求交运算，注意两图要完全重叠，否则结果不完整步骤十一：整理图形上下棱边倒圆角步骤十二：出效果图，渲染着色显示图 3－5 图 3－6 图 3－7 。
