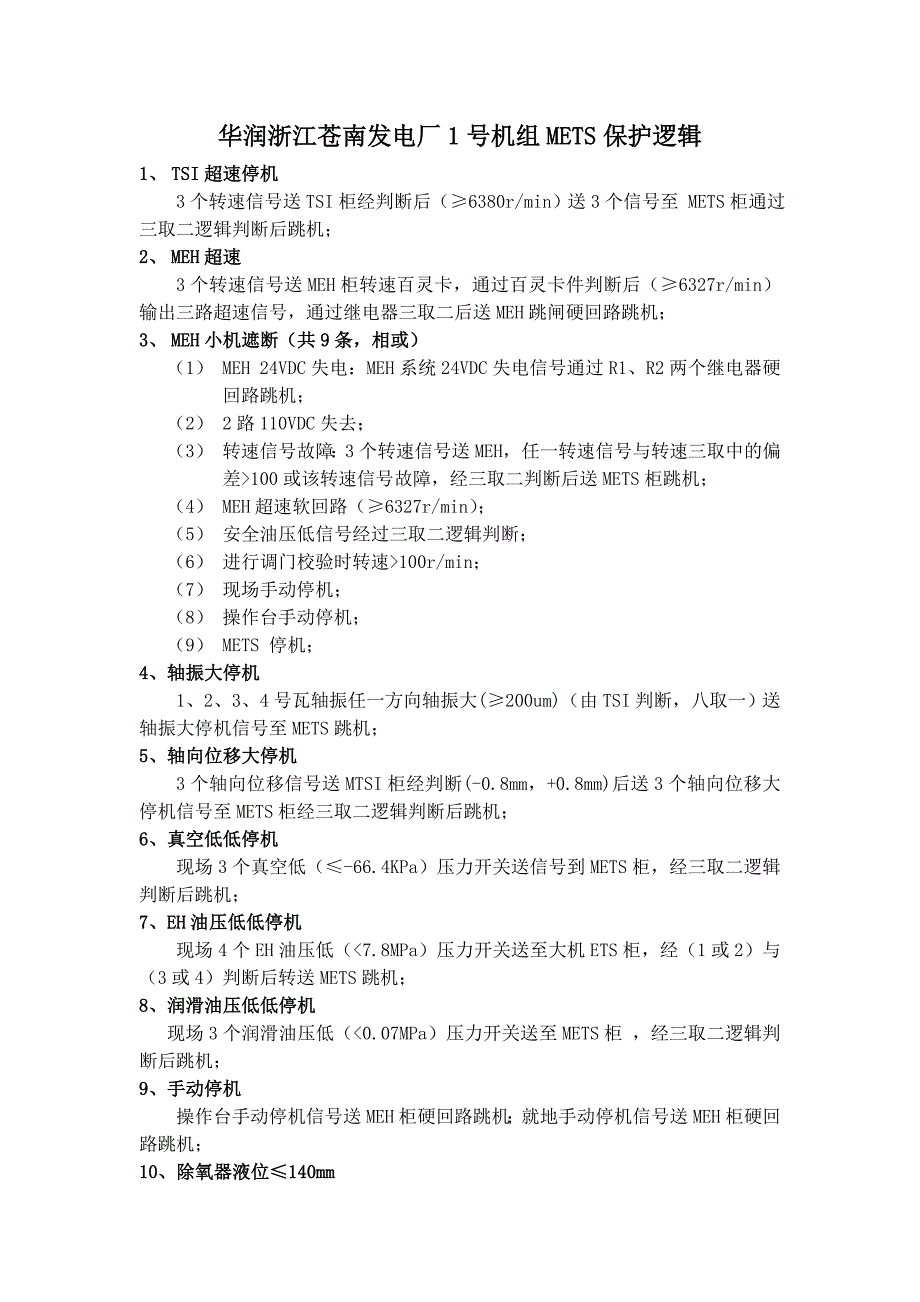

华润浙江苍南发电厂 1 号机组 METS 保护逻辑1、 TSI 超速停机3 个转速信号送 TSI 柜经判断后（≥6380r/min）送 3 个信号至 METS 柜通过三取二逻辑判断后跳机；2、 MEH 超速3 个转速信号送 MEH 柜转速百灵卡，通过百灵卡件判断后（≥6327r/min）输出三路超速信号，通过继电器三取二后送 MEH 跳闸硬回路跳机；3、 MEH 小机遮断（共 9 条，相或）（1） MEH 24VDC 失电：MEH 系统 24VDC 失电信号通过 R1、R2 两个继电器硬回路跳机；（2） 2 路 110VDC 失去；（3） 转速信号故障：3 个转速信号送 MEH，任一转速信号与转速三取中的偏差>100 或该转速信号故障，经三取二判断后送 METS 柜跳机；（4） MEH 超速软回路（≥6327r/min） ；（5） 安全油压低信号经过三取二逻辑判断；（6） 进行调门校验时转速>100r/min；（7） 现场手动停机；（8） 操作台手动停机；（9） METS 停机；4、轴振大停机1、2、3、4 号瓦轴振任一方向轴振大(≥200um)（由 TSI 判断，八取一）送轴振大停机信号至 METS 跳机；5、轴向位移大停机3 个轴向位移信号送 MTSI 柜经判断(-0.8mm，+0.8mm)后送 3 个轴向位移大停机信号至 METS 柜经三取二逻辑判断后跳机；6、真空低低停机现场 3 个真空低（≤-66.4KPa）压力开关送信号到 METS 柜，经三取二逻辑判断后跳机；7、EH 油压低低停机现场 4 个 EH 油压低（4800r/min 且入口压力<1.1MPa，延时 3s 跳机；13、MFT 动作MFT 总出口信号送 DCS 判断后跳机，脉冲时间为 5s；14、DCS 画面手动停机DCS 主给水画面手动停机按钮；15、密封水回水温度≥95℃汽泵入、出口密封水温度（单点）≥95℃，延时 3s 跳机；16、前置泵入口门关在给水泵汽机运行时，前置泵入口门关，跳机；17、轴承金属温度高跳机（共 9 条，相或）（1）2 个定位推力瓦金属温度信号任一温度≥110℃，延时 3s 跳机；（2）2 个工作推力瓦金属温度信号任一温度≥110℃，延时 3s 跳机；（3）2 个 1 号轴承金属温度信号任一温度≥115℃，延时 3s 跳机；（4）2 个 2 号轴承金属温度信号任一温度≥115℃，延时 3s 跳机；（5）推力轴承工作面温度信号（单点）≥95℃，延时 3s 跳机；（6）推力轴承非工作面温度信号（单点）≥95℃，延时 3s 跳机；（7）给水泵入口侧径向轴承温度信号（单点）≥90℃，延时 3s 跳机； （8）给水泵出口侧径向轴承温度信号（单点）≥90℃，延时 3s 跳机；（9）4 个给水泵变速箱轴承温度信号任一温度≥95℃，延时 3s 跳机； 杭州意能浙江苍南发电厂项目部2014 年 1 月 13 日。
