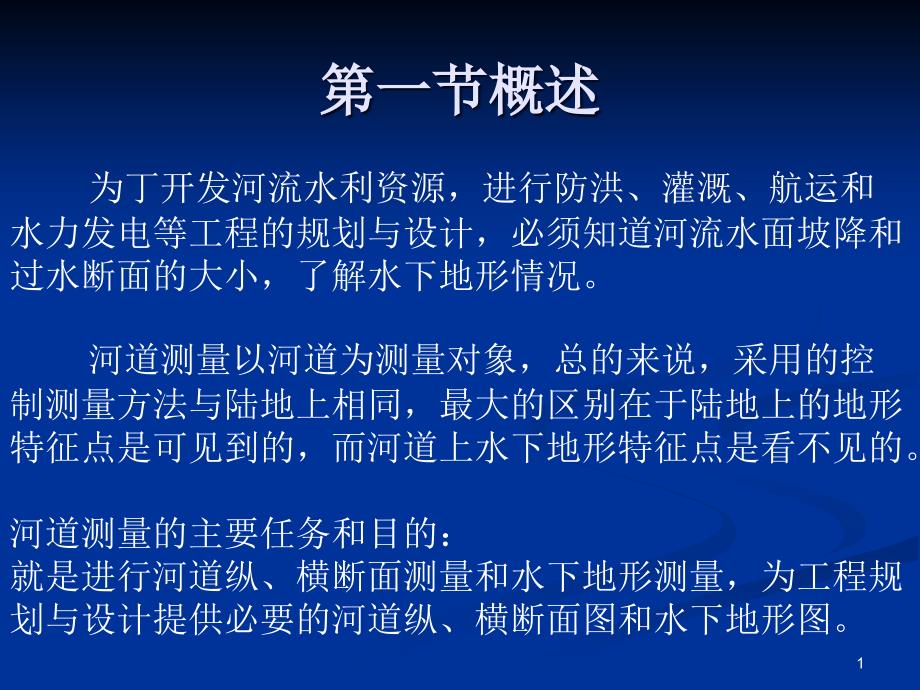

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第一节概述,为丁开发河流水利资源，进行防洪、灌溉、航运和,水力发电等工程的规划与设计，必须知道河流水面坡降和,过水断面的大小，了解水下地形情况河道测量以河道为测量对象，总的来说，采用的控制测量方法与陆地上相同，最大的区别在于陆地上的地形特征点是可见到的，而河道上水下地形特征点是看不见的河道测量的主要任务和目的：,就是进行河道纵、横断面测量和水下地形测量，为工程规划与设计提供必要的河道纵、横断面图和水下地形图1,第一节概述 为丁开发河流水利资源，进行防洪、灌,河道纵断面图是河道纵向各个最深点,(,又称深泓点,),组成的剖面图，图上包括河床深泓线、归算至某一时刻的同时水位线、某一年代的洪水位线、左右堤岸线以及重要的近河建筑物等要素河道横断面图是垂直于河道主流方向的河床剖面图，图上包括河谷横断面、施测时的工作水位线和规定年代的洪水位线等要素河道横断面图及其观测成果同时是绘制河道纵断面图和水下地形图的直接依据；特别是河道纵断面图，完全是依据河道横断面图绘制的。
2,河道纵断面图是河道纵向各个最深点(又,在河道测量中，除了部分陆上测量工,作外，主要是水下下部分的测量工作由于人们不能直接观察到水下地形情况，因此不能依靠直接测定地形特征点来绘制河道纵横断面图和水下地形图，必须采用均匀测点法来进行绘制；水下地形点的平面位置和高程也不像陆上地面点那样可以直接测量，而必须通过水上定位和水深测量进行确定在深水区和水面很宽的情况下，水深测量和测深点平面位置的确定是一项比较困难的工作，需要采用特殊的仪器设备和观测方法因此，本章在介绍河道纵横断面和水下地形测量前，必须重点介绍水位测量、水深测量和测深点的定位方法3,在河道测量中，除了部分陆上测量工3,测深断面和测深点的布设,测深断面也称测深线,为了能使测点分布均匀、不漏测、不重复，在实践上常采用散点法或者测深断面布设测深点4,测深断面和测深点的布设 测深断面也称测深线4,第二节 水位测量,水位即水面高程在河道测量中，水下地形点的高程是根据测深时的水位减去水深求得的，因此，测深时必须进行水位观测这种测深时的水值称为工作水位由于河流水位受各种因素的影响而时刻变化，为了准确地反映一个河段上的水面坡降，需要测定该河段上各处同一时刻的水位，这种水位称为同时水位或瞬时水位。
此外，由于大量降雨或融雪影响河水超过滩地或漫出两岸地面时的水位，称为洪水位洪水位是进行水利工程设计和沿河安全防护必不可少的基本依据，在河道测量时必须进行洪水调查测量，提供某一年代的最大洪水高程5,第二节 水位测量 水位即水面高程在河道,一、工作水位的测定,在进行河道横断面或水下地形测量时，如果作业时间很短，河流水位又比较稳定，可以直接测定水边线的高程作为计算水下地形点高程的起算依据如果作业时间较长，河流水位交化不定时，则应设置水尺随时进行观测，以保证提供测深时的准确水面高样水尺一般用搪瓷制成 长,1m,，尺面刻划与水准尺相同设冒水尺时、先在岸边水中打入一个长木桩，桩侧钉上水尺，使水尺零点浸入水面以下,0,3-0,5m,，尺面侧向岸边以便观测,(,下图,),然后根据邻近水准点用四等水准测量接测水尺零点的高程水位观测时，将水面所截的水尺读数加上水尺零点高程即为水位6,一、工作水位的测定 在进行河道横断面或水下地形,7,7,二、同时水位的测定,测定同时水位的目的，是为了了解河段上的水面坡降对于较短河段，为了测定其上、中、下游各处,的同时水位，可由几人约定按同,时刻分别在这些,地方打下与水面齐平的木桩。
再用四等水准测量从,旧近的巳知水准点引测确定各桩顶的高程，即得各,处的同时水位在较长河段上，各处的同时水位通常由水文站,或水位站提供不需另行测定如果备站没有同一时刻的直接观测资料，则须根据水位过程线和水位观测记录，按内插法求得同一时刻的水位8,二、同时水位的测定 测定同时水位的目的,第三节 水深测量,水深即水面至水底的垂直距离为了求得地形点的高程，必须进行水深测量水深测量常用的工具有测深杆、测深锤和回声测声仪等9,第三节 水深测量 水深即水面至水底的垂直,一、测深杆,测深杆简称测杆一般用长,6,8m,、直径,5cm,左右的竹杆制成从杆的底端起，以不同颜色相间标出每分米分划，每,1m,处都有注记底部有一定径,10,一,15cm,的铁制底盘，用以防止测深时测杆下陷而影响测深精度,(,图,),测杆宜在水深,5m,以内，流速和船速不大的情况下使用测深时，将测杆斜向上游插入水中，当杆瑞到达河底且与水面成垂直时读取水面所截杆上读数，即为水深10,一、测深杆 测深杆简称测杆一般用长6,二、测深锤,测深锤又称水铊由重约,4,8kg,的铅锤和长约,10m,左右的测绳组成,(,图,),铅锤,底部通常有一凹槽，测深时在槽内涂上牛油，可以粘取水底泥沙，借以判明水底泥沙性质。
验证测锤是否到水底测绳由纤维制成，以分米为间隔，系有不同颜色的分米标记；在整米处扎以皮条，注记米数测深锤适用于水深,10m,以内，流速小于,1 m/s,的的河道测深11,二、测深锤 测深锤又称水铊由重约48k,测深杆 测深锤,12,测深杆,三、回声测深仪,（一）回声测深仪的主要构造和测深原理,回声测深仪是根据超声波能在均匀介质中匀速直线传播，遗到不同介质面则产生反射的特性设计制造的,种测深仪器主要由激发器、换能器、放大器、记录显示设备和电源等部件组成,(,图,),由激发器产生的电脉冲经换能器转换为超声波发射到水底，声波从水底反射回来又被换能器接收转换为电脉冲从声波发射到接收这段时间,t,，由发声脉冲信号和收声脉冲信号推动记录器进行记录，并根据声波在水中的传播速度,v(,平均,1500m,s),自动转换为水深,h,，以数字形式或图像形式显示出来声速,v,，往返时间,t,与水深,h,的关系为,h=vt/2,13,三、回声测深仪（一）回声测深仪的主要构造和测深原理,按照使用要求不同，回深测深仪可以设计成便携式和固定式便携式测深仪用于非固定船只上，将激发器、放大器和记录显示器装配在一个机壳内,(,称为主机,),，一放发射和接收共用一个换能器，因此整个仪器比较小巧轻便。
固定式测深仪用于专业测量船及自动导航船上，激发器、放大器和记录显示器设计成分离式，分别安装在舱内的桌上或墙上；发射和接收各用一个换能器，分别安装在船底左右两边同一水平线上按照水深显示方法，回声测深仪可分为真读式和记录式两种；但现代回声测深仪一般同时具备直读和记录两种功能直读式回声测深仪,(,如上海超声波仪器厂生产的,CS,2,型和,CS,2A,型,),以数字连续显示水深，直接从数码管上读取，使用比较简单下面重点介绍记录式回声调深仪14,按照使用要求不同，回深测深仪可以设计成便携式和,(,二,),记录式回声测深仪,记录方式有直线时基式和圆周时基式两种，由于后者抗干扰性强，能够直观河床形状，且容易使记录转速适应声速的变化，故被广泛采用圆周时基式记录构件如图所示记录笔臂,A,固定在转轴,P,上，当,P,由稳速电动机带转时，,A,跟随转功P,轴上安有触发盘及触发片；当,P(,或,A),转动某一角度时，触发片接通电路，发射换能器即向下发射超声波，笔尖在,x,o,处放电，将能导电的干式石墨纸烧成黑色痕迹，此即零位记号（称发射点）,15,(二)记录式回声测深仪 记录方式有直线时,当声波反射回来后，记录笔匀速地转到了,x1,，回声信号推动触发片接通电路，笔尖又在,x1,处放电烧下黑迹，此即收声记号,(,称收声点,),从收声点至发声点之间的长度按比例尺换算后即为水深。
因记录纸是由稳速电动机带动而作相应移动的，如此继续工作，记录纸上便留下一条零位线和一条反映水深,(,即河底起伏,),的收声线当要获得定点水深时，只要配合测船定位，按一下控制开关，记录纸上便出现一条弧线，称为定点线；定点线与收声线的交点就是定位处的水深点，按比例尺量取它至零位线的距离就是定位点的水深水深的换算比例尺是根据记录笔转动的角速度与声波传播速度的关系制作的，又称量深尺在下图中，用量深尺量得某定位点水深的读数为,8,8m,在一定转速条件下，记录纸面能记录的最大水深有一定限度；为了扩大测记水深的范围，一般根据记录笔的有效角度,(,对应记录纸面宽度,),分设几个触发线圈，超过某一深度时，改换档次进行测量16,当声波反射回来后，记录笔匀速地转到,17,17,18,18,（三）回声测深仪的使用,回声测深仪类型较多，具体用法在相应产品说明书中都有说明下面只谈两个主要问题：,1,、水温影响改正 因声速随水温变化，在测深时应进行水温改正一般采取调整电机转速，使测深时的转速,n,适应于现场水温下的声速,v,，达到自动改正以求得正确水深的目的令设计时采用的声速为,v,0,，电机转速为,n,o,，则测深时的转速应调为；,n,v n,o,v,0.,19,（三）回声测深仪的使用 回声测深仪类型较,2,换能器的安置 水中气泡能阻止和吸收超声波，为了避免气泡干扰，换能器应固定在离开船头约为船长,1,3,一,l,2,的地方，并浸入水面,0.5m,左右。
此时，在所测水深中应加入换能器的吃水深度20,2换能器的安置 水中气泡能阻止和吸收超声波，为了避免,第四节 河道纵横断面测量,在河道纵横断面测量中，主要工作是,横断面图的测绘河道横断面图及其观测成果即是绘制河道纵断面图的直接依据21,第四节 河道纵横断面测量 在河道纵横断面,一、河道横断面图的测绘,（一）断面基点的测定,代表河道横断面位置并用作测定断面点平距和高程的测站点，称为断面基点在进行河道横断面测量之前，首先必须沿河布设一些断面基点，并测定它们的平面位置和高程22,一、河道横断面图的测绘（一）断面基点的测定22,1,平面位置的测定 断面基点平面位置的测定有两种情况：,(1),专为水利、水能计算所进行的纵、横断面测量，通常利用已有地形图上的明显地物点作为断面基点，对照实地打桩标走，并按顺序编号，不再另行测定它们的平面位置对于有些无明显地物可作断面基点的横断面，它们的基点须在实地另行选定，再在相邻两明显地物点之间用视距导线测量测定这些基点的平面位置，并按量角器展点法在地形图上展绘出这些基点根据这些断面基点可以在地形图上绘出与河道主流方向垂直的横断面方向线23,1平面位置的测定 断面基点平面位置的,(2),在无地形图可资利用的河流上，须沿河的一岸每隔,50,100m,布设一个断面接点。
这些基点的排列应尽量与河道主流方向平行，并从起点开始按里程进行编号，如图所示各基点问的距离可按具体要求分别采用视距、量距、解析法测距或红外仪测距的方法测定；在转折点上应用经纬仪观测水平角,(,左角,),，以便在必要时,(,如需测绘水下地形图时,),按导线计算各断面点的坐标24,(2)在无地形图可资利用的河流上，须沿河,25,25,2,高程的测定 断面基点和水边点的高程，应用五等水推测量从邻近的水准基点进行引测确定如果沿河没有水准基点，则应先沿河进行四等水准则邑每隔,1,2km,设置一个水准基点26,2高程的测定 断面基点和水边点的高,（二）横断面方向的确定,在断面基点上安冒经纬仪，照准与河道主流垂直的方向，倒转望远镜在本岸标定一点作为横断面后视点，如图所示由于相邻断面基点的连线不一定与河道主流方向恰好平行，所以横断面不一定与相邻基点连线垂直，应在实地测定其夹角，并在横断面测虽记录手簿上绘一略图注明角值，以便在平面图上标出横断面方向为使测深船在航行时有定向的依据，应在断面基点和后视点插上花杆27,（二）横断面方向的确定 在断面基点上安冒,28,28,（三）陆地部分横断面测量,在断面基点上安置经纬仪，照准断面方向，用视。
