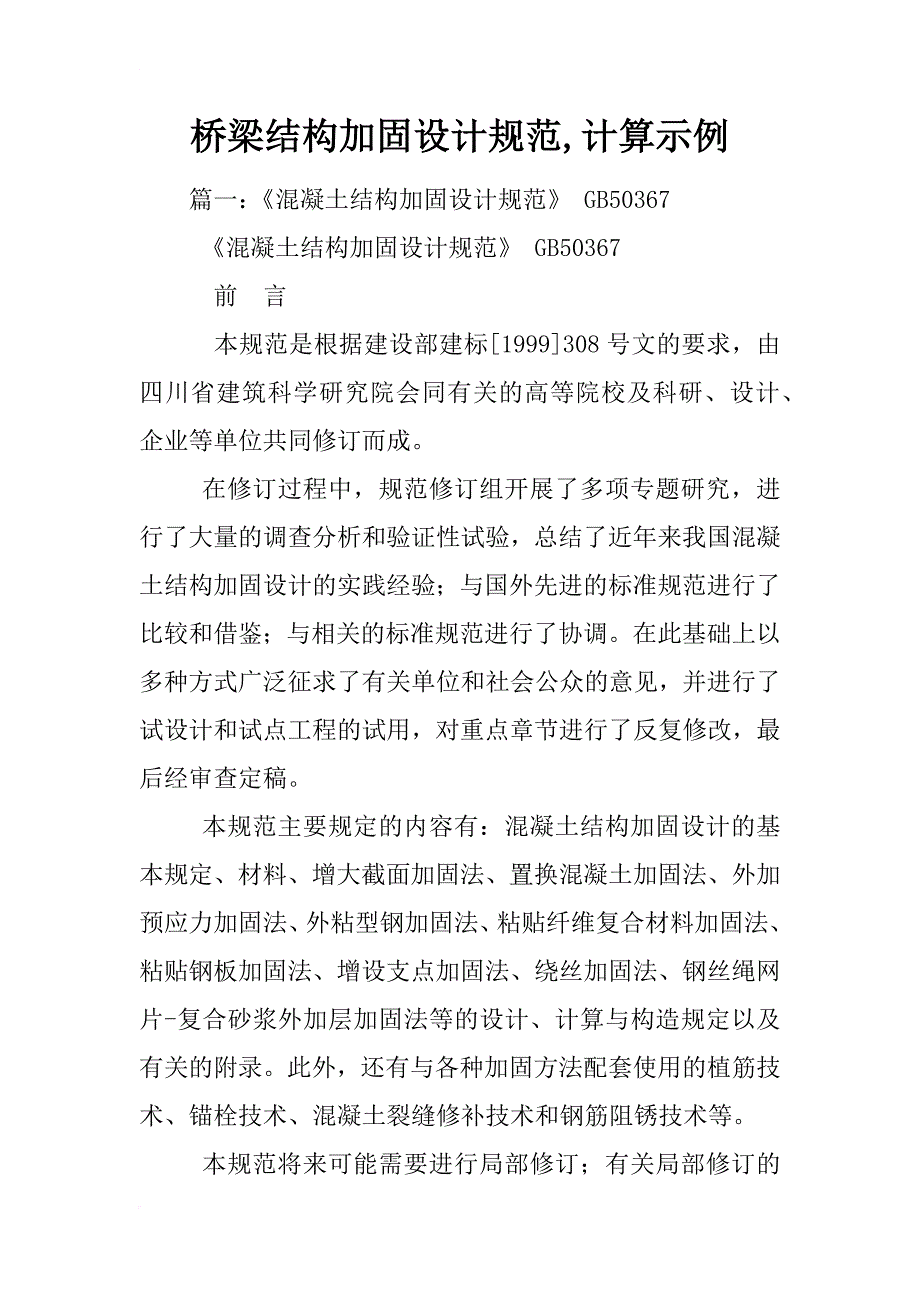

桥梁结构加固设计规范桥梁结构加固设计规范, ,计算示例计算示例篇一：《混凝土结构加固设计规范》 GB50367《混凝土结构加固设计规范》 GB50367 前 言 本规范是根据建设部建标[1999]308 号文的要求，由四川省建筑科学研究院会同有关的高等院校及科研、设计、企业等单位共同修订而成 在修订过程中，规范修订组开展了多项专题研究，进行了大量的调查分析和验证性试验，总结了近年来我国混凝土结构加固设计的实践经验；与国外先进的标准规范进行了比较和借鉴；与相关的标准规范进行了协调在此基础上以多种方式广泛征求了有关单位和社会公众的意见，并进行了试设计和试点工程的试用，对重点章节进行了反复修改，最后经审查定稿 本规范主要规定的内容有：混凝土结构加固设计的基本规定、材料、增大截面加固法、置换混凝土加固法、外加预应力加固法、外粘型钢加固法、粘贴纤维复合材料加固法、粘贴钢板加固法、增设支点加固法、绕丝加固法、钢丝绳网片-复合砂浆外加层加固法等的设计、计算与构造规定以及有关的附录此外，还有与各种加固方法配套使用的植筋技术、锚栓技术、混凝土裂缝修补技术和钢筋阻锈技术等 本规范将来可能需要进行局部修订；有关局部修订的信息和条文内容将在《工程建设标准化》杂志上颁布。
本规范以黑体字标志的条文为强制性条文，必须严格执行 为充实提高规范的质量，请各使用单位在施行本规范过程中，结合工程实践，认真总结经验，并将意见和建议寄交成都市一环路北三段 55 号建设部建筑物鉴定与加固规范管理委员会（邮编：610081；/） 本规范主编单位：四川省建筑科学研究院 参加单位：同济大学、西南交通大学、福州大学、湖南大学、武汉大学、重庆大学、重庆市建筑科学研究院、辽宁省建设科学研究院、中国科学院大连化学物理研究所、中国建筑西南设计院、上海市工程建设标准化办公室、上海加固行建筑技术工程有限公司、北京东洋机械建筑工程有限公司、喜利得（中国）有限公司、慧鱼（太仓）建筑锚栓有限公司、厦门中连结构胶有限公司、亨斯迈先进化工材料（广东）有限公司、北京风行技术有限责任公司、上海库力浦实业有限公司、湖南固特邦土木技术发展有限公司、大连凯华新技术工程有限公司、台湾安固工程股份有限公司 本规范主要起草人： 梁 坦 王永维 陆竹卿 梁 爽 吴善能 黄 棠 林文修 卓尚木 古天纯 贺曼罗 倪士珠 张书禹 莫群速 侯发亮 卜良桃 屈文俊 陈大川 王立民 李力平 王 稚 吴 进 陈友明 张成英 线运恒 张 剑 单远铭 张首文 唐超伦 张 欣 温 斌1 总 则 为使混凝土结构的加固，做到技术可靠、安全适用、经济合理、确保质量，制定本规范。
本规范适用于房屋和一般构筑物钢筋混凝土承重结构加固的设计 混凝土结构加固前，应根据建筑物的种类，分别按现行国家标准《工业厂房可靠性鉴定标准》GB50144 和《民用建筑可靠性鉴定标准》GB50292 进行可靠性鉴定当与抗震加固结合进行时，尚应按现行国家标准《建筑抗震设计规范》GB50011 或《建筑抗震鉴定标准》GB50023 进行抗震能力鉴定 混凝土结构加固的设计，除应遵守本规范规定外，尚应符合国家现行有关标准的要求 2 术语、符号 术 语 已有结构加固 strengthening of existing structures 对可靠性不足或业主要求提高可靠度的承重结构、构件及其相关部分采取增强、局部更换或调整其内力等措施，使具有现行设计规范及业主所要求的安全性、耐久性和适用性 原构件 existing structure member 实施加固前的原有构件 重要构件 important structure member 其自身失效将影响或危及承重结构体系整体工作的承重构件 一般构件 general structure member 其自身失效为孤立事件，不影响承重结构体系整体工作的承重构件。
增大截面加固法 structure member strengthenting with 增大原构件截面面积或增配钢筋，以提高其承载力和刚度，或改变其自振频率的一种直接加固法 外粘型钢加固法 structure member strengthening with externally bonded steel frame 对钢筋混凝土梁、柱外包型钢、扁钢焊成构架并灌注结构胶粘剂，以在到整体受力，共同约束原构件要求的加固方法 复合截面加固法 structure member strengthening with externally bonded reinforced materials 通过采用结构胶粘剂粘接或高强聚合物砂浆喷抹，将增强材料粘合于原构件的混凝土表面，使之形成具有整体性的复合截面，以提高其承载力和延性的一种直接加固法根据增强材料的不同，可分为外粘型钢、外粘钢板、外粘纤维增强复合材料和外加钢丝绳网片-聚合物砂浆层等多种加固法 绕丝加固法 compression member confined by reinforcing wire该法系通过缠绕退火钢丝使被加固的受压构件混凝土受到约束作用，从而提高其极限承载力和延性的一种直接加固法。
外加预应力加固法 structure member strengthening with externally applied prestressing 通过施加体外预应力，使原结构、构件的受力得到改善或调整的一种间接加固法 植筋 bonded rebars 以专用的结构胶粘剂将带肋钢筋或全螺纹螺杆锚固于基材混凝土中 结构胶粘剂 structrual adhesives 用于承重结构构件粘接的、能长期承受设计应力和环境作用的胶粘剂，简称结构胶 纤维增强复合材 fibre reinforced ploymer（FRP） 采用高强度的连续纤维按一定规则排列，经浸渍适配的胶粘剂固化后形成具有增强效应的复合材料，简称纤维复合材 复合砂浆 composite mortar（polymer mortar） 掺有改性环氧乳液或其他改性共聚物乳液的高强度水泥砂浆，也称聚合物砂浆适合承重结构用的复合砂浆除了应能改善其自身的物理力学性能外，还应能显著提高其锚固钢筋和粘结混凝土的能力 有效截面面积 effective cross-section area 扣除孔洞、缺损、锈蚀层、风化层等削弱、失效部分后的截面。
加固设计使用年限 design working life for strengthening of existing structure or its member 加固设计规定的结构、构件加固后无需重新进行检测、鉴定即可按其预定目的使用的时间 符 号 材料性能 Eso——原构件钢筋弹性模量； Es ——新增钢筋弹性模量； Ea ——新增型钢弹性模量； Esp——新增钢板弹性模量； Ef ——新增纤维复合材弹性模量； fco——原构件混凝土轴心抗压强度设计值；?——原构件钢筋抗拉、抗压强度设计值； fyo、fyo fy、?——新增钢筋抗拉、抗压强度设计值； fy ?——新增型钢抗拉、抗压强度设计值； fa、fa ?——新增钢板抗拉、抗压强度设计值；fsp、fsp ff ——新增纤维复合材抗拉强度设计值； ff,v ——纤维复合材与混凝土粘结强度设计值； fbd ——结构胶粘剂粘结强度设计值； fud ——锚栓抗拉强度设计值；εf ——纤维复合材拉应变设计值； εfe ——纤维复合材环向围束有效拉应变设计值 作用效应及承载力 N ——构件加固后轴向力设计值； M ——构件加固后弯矩设计值； V ——构件加固后剪力设计值； Mok ——加固前受弯构件验算截面上原作用的初始弯矩标准值；σs ——新增纵向钢筋受拉应力； σso ——原构件纵向受拉钢筋或受压较小边钢筋的应力；σa ——新增型钢受拉肢或受压较小肢的应力； εfo ——纤维复合材滞后应变；ω ——构件挠度或预应力反拱。
几何参数 ho、ho1 ——构件加固后和加固前的截面有效高度；hw ——构件截面的腹板高度；hn ——受压区混凝土的置换深度； 篇二：桥梁结构加固改造措施桥梁结构加固改造措施 中冶建筑研究总院（上海）有限公司隶属于中国冶金科工股份有限公司，具有独立法人资格，是集检测监测、特种施工、装备制造、设备检修、新型建材于一体高新技术企业，提供科研、检测、设计、施工全过程系统服务的一流工程技术服务商 公司拥有上海市既有建筑幕墙检测证书、上海市甲级房屋质量检测证书及抗震鉴定证书与总院国家工业建筑诊断与改造工程技术研究中心、国家建筑钢材质量监督检验中心、冶金工业工程质量监督总站检测中心、国家钢结构工程技术研究中心等资源、人员共享，拥有一批素质高、经验丰富的高中级工程技术人员和一系列先进配套技术装备 1.主拱片结构加固改造：对主拱片实腹段以及上弦杆上的混凝土裂缝进行修补处理，裂缝宽度＞ 时，用化学灌浆法修复；裂缝宽度＜时，用环氧树脂修复裂缝修补后，采用粘贴碳纤维布法对主拱片实腹段进行加固，以提高实腹段的截面抗力 2.横系梁、横隔板及主拱腿加固改造：采用增大截面法进行加固首先对与拱片连接部位有开裂的横系梁恢复原有联结，再采用植筋挂钢筋网，然后现浇混凝土对部分横系梁、横隔板及主拱腿进行加固。
将横系梁更换为横隔板，加强截面强度，提高桥跨结构的横向刚度及承载能力横桥向钢筋需钻孔穿过实腹板、上弦杆混凝土，钢筋钻孔安装完毕后采用压力灌浆的方法进行灌注结构胶锚固 3.全桥面加固改造：拆除原有微弯板，更换为钢筋混凝土连续行车道板；铺筑 1 层 4cm 厚沥青混凝土磨耗层以改善桥面行车舒适性，外侧设 50cm 宽的墙式混凝土防撞护栏；桥面设双向%横坡，并重新设置排水管，加强桥面的防排水能力；将现有 TST 伸缩缝更换为毛勒伸缩缝 4.凡构件中存在钢筋锈蚀、混凝土胀裂脱落以及其他混凝土裂化损伤的部位均采用环氧砂浆、NSF 改性砂浆、粘贴玻璃丝布等方法进行修补处理 5.为使钢板与拱肋形成整体， 提高构件的抗弯能力及刚度， 从而达到加固补强， 提高桥梁的承载能力的目的我们采取先卸载后粘贴的方案首先， 清除拱上填料，粘贴钢板由于两边肋的裂缝、破损较为严重， 因此， 采取了中肋底面粘贴钢板， 边肋底面及两侧面进行粘贴钢板的方法， 以提高整体刚度 边肋侧面粘贴钢板其目的主要是防止雨水对边肋的进一步腐蚀所造成的局部破损、裂缝等为便于观察粘贴钢板后拱肋裂缝的变化情况， 对中肋侧面未粘贴钢板为避免钢板在自由端脱胶拉开， 端部设置夹紧螺栓固定， 或设置 U 型箍板， 以确保钢板与混凝土共同受力。
粘贴钢板的检验主要是用小锤轻轻敲击粘结钢板， 从音响判断粘结效果其次， 用低标号混凝土换填拱上填料， 再在其上浇筑混凝土面板的方法进行加固6.对于拱肋及微弯板破损较为严重的、已无利用价值的， 采取拆除拱上结构，加高桥台，预制安装空心板的方法如： 桥梁宽度不能达到设计要求时， 我们在利用原有桥台的情况下， 在桥台顶部增设悬臂， 为解决悬臂的稳定性， 在两悬臂之间增设拉杆， 同时台身上的悬臂尽可能与空心板的悬臂保持在一个平面内， 以达到相互协调、线型美观的效果 主营业务：房屋检测鉴定，房屋质量检测鉴定，房屋完损检测，房屋安全性检测，房屋抗震检测，工业厂房抗震性能检测，上海房屋检测公司，工业厂房抗震检测鉴定，居民办公楼房屋质量检测鉴定，上海专业的房屋检测机构桥梁检测，上海桥梁检测，桥梁检测机构，上海桥梁检测，玻璃幕墙检测，玻璃幕墙检测公司，玻璃幕墙安全可靠性评估，上海玻璃幕墙检测 篇三：《混凝土结构加固设计规范》《混凝土结构加固设计规范》(GB50367-XX) 中华人民共和国国家标准 混凝土结构加固设计规范 Degin code for strengthening concrete structure GB 50367--XX 。
