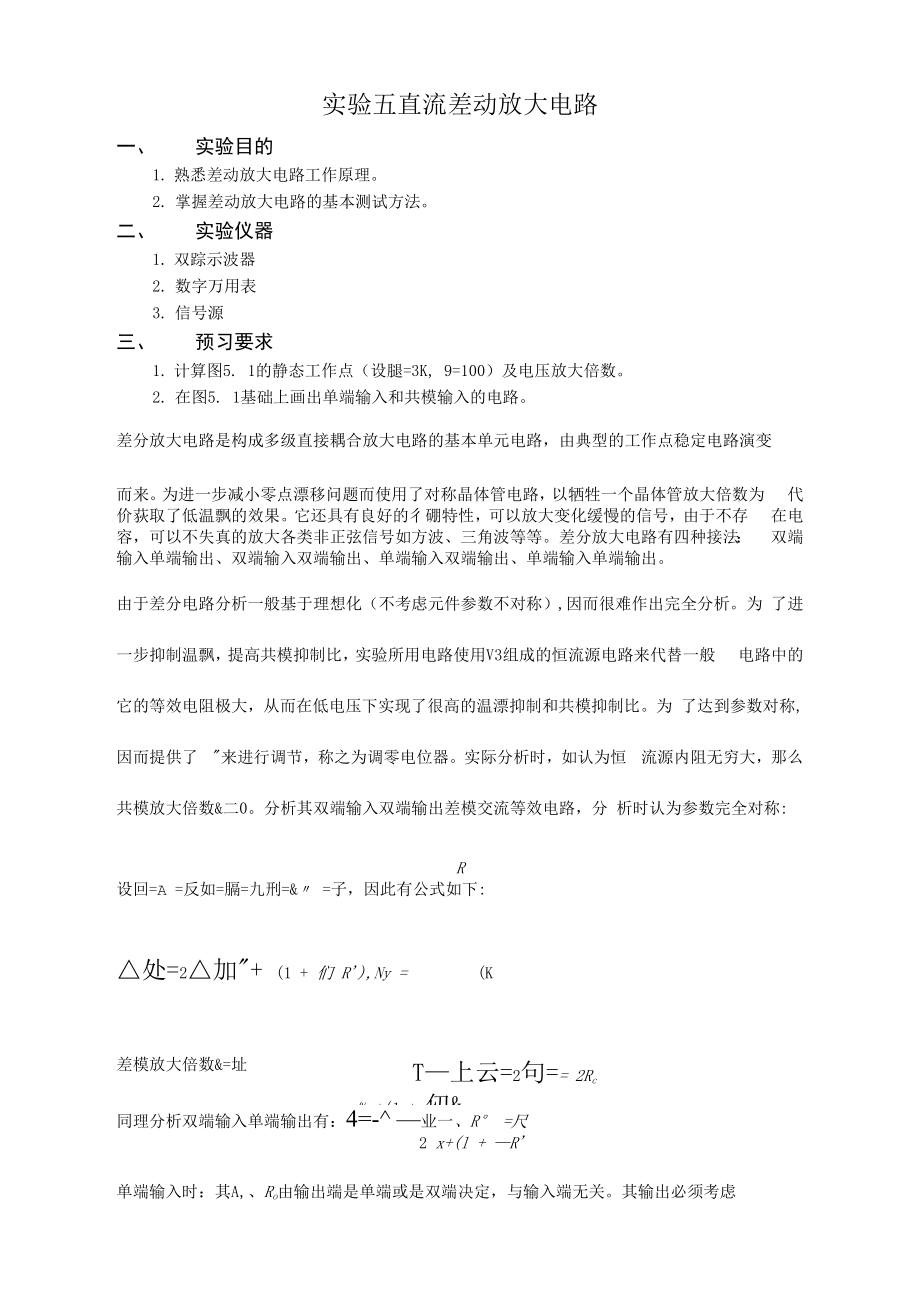

实验五直流差动放大电路一、 实验目的1. 熟悉差动放大电路工作原理2. 掌握差动放大电路的基本测试方法二、 实验仪器1. 双踪示波器2. 数字万用表3. 信号源三、 预习要求1. 计算图5. 1的静态工作点（设腿=3K, 9=100）及电压放大倍数2. 在图5. 1基础上画出单端输入和共模输入的电路差分放大电路是构成多级直接耦合放大电路的基本单元电路，由典型的工作点稳定电路演变而来为进一步减小零点漂移问题而使用了对称晶体管电路，以牺牲一个晶体管放大倍数为 代价荻取了低温飘的效果它还具有良好的彳硼特性，可以放大变化缓慢的信号，由于不存 在电容，可以不失真的放大各类非正弦信号如方波、三角波等等差分放大电路有四种接法： 双端输入单端输出、双端输入双端输出、单端输入双端输出、单端输入单端输出由于差分电路分析一般基于理想化（不考虑元件参数不对称）,因而很难作出完全分析为 了进一步抑制温飘，提高共模抑制比，实验所用电路使用V3组成的恒流源电路来代替一般 电路中的它的等效电阻极大，从而在低电压下实现了很高的温漂抑制和共模抑制比为 了达到参数对称,因而提供了 "来进行调节，称之为调零电位器实际分析时，如认为恒 流源内阻无穷大，那么共模放大倍数&二0。
分析其双端输入双端输出差模交流等效电路，分 析时认为参数完全对称:R设回=a =反如=膈=九刑=&〃 =子，因此有公式如下:△处=2△加"+ (1 + 们 R'),Ny = (K差模放大倍数&=址T—上云=2句== 2Rc% +(1 + 仞&同理分析双端输入单端输出有：4=-^ —业一、R° =尺2 x+(l + —R'单端输入时：其A,、Ro由输出端是单端或是双端决定，与输入端无关其输出必须考虑共模放大倍数:Uo = + 4 •半 无论何种输入输出方式，输入电阻不变：r； = 2(九+(1+ /?)#)四' 实验内容及步骤图5.1有错误，两个510欧的电阻R对实验没有意义，应去掉1. 测量静态工作点，(1)调零将输入端短路并接地，接通直流电源，调节电位器％使双端输出电压VkO (2) 测量静态工作点测量V,、V：、％各极对地电压填入表5.1中表5.1对地电压vclVc3VsV：VeiVecV.测量值(V)6. 356. 35-0.71100-7. 96-0. 603-0. 601-8. 592. 测量差模电压放大倍数在输入端加入直流电压信号V”二土 0. IV按表5. 2要求测量并记录，由测量数据算出 单端和双端输出的电压放大倍数。
注意：先将DC信号源0UT1和0UT2分别接入" 和V：端，然后调节DC信号源，使其输出为+0. IV和-0. IV3. 测量共模电压放大倍数将输入端b：、b：短接，接到信号源的输入端，信号源另一端接地DC信号分先后接0UT1和0UT2,分别测量并填入表5. 2o由测量数据算出单端和双端输出的电压放大倍数°进一步算出共模抑制比CMRR二鱼4表5.2\测量及\瑚算值 输入\ 信号V\ \差模输入共模输入共模抑制比测量值(V)计算值测量值(V)计算值计算值vclVo«Atj：VexVcsVo«Ac：2Ac宛CMRR+0. IV1.5211.229.724.1524.3518.56.356.350000-0. IV6.356.3500004. 在实验板上组成单端输入的差放电路进行下列实验1)在图1中将b：接地，组成单端输入差动放大器，从b：端输入直流信号V二土0. IV,测 量单端及双端输出，填表5. 3记录电压值计算单端输入时的单端及双端输出的电 压放大倍数并与双端输入时的单端及双端差模电压放大倍数进行比较.表5.3计算值 输入信宫、电压值双端放大倍数Av单端放大倍数VetVc3VoAnAv直流+0. IV3. 758. 995. 2452.42626.4直流一0. IV9. 023. 685. 3453.426.72. 67正弦信号(50mV、 IKHz)1.34V(反 相)1.34（同HI2. 6853.626.826.8(2)从&端加入正弦交流信号VfO. 05V, f=1000Hz分别测量、记录单端及双端输出电压, 填入表5.3计算单端及双端的差模放大倍数。
注意：输入交流信号时，用示波器监视U”、波形，若有失.真现象时，可减小输 入电压值，使Uc,、U"都不失真为止)五、实验报告1. 根据实测数据计算图5. 1电路的静态工作点，与预习计算结果相比较2. 整理实验数据，计算各种接法的土，并与理论计算值相比较3. 计算实验步骤3中Ac和CMRR值4. 总结差放电路的性能和特点实验电路所用三极管均为9013 ,放大倍数p—般在150-200之间，所以基极电流很小,对 电路影响可忽略不计设8二150,由此估算静态工作点和放大倍数：v - v* = cc/W . R\ + v = -7.84(V),气=4 - 0.7 = -8.54(V) rj r\ X UlJ 、 z JO 、 z叫+我2V - v*8 =U，8 =0(V)，H£ = Kf = -0.7(V), Z3C « Z.£ = 3£ = 1.15(A)ReIIC = I1C & IXE =[?e=W = 0577( A),峪 c = V2C = Vcc - /IC • Rc = 6.23(V)= -0.794(U),公 « 200 + (1 + « 7 W2 J EA，"* 一° 麻+d+；而=刍=23.5 ‘ 理论计算结果与实际比较基本相符。
