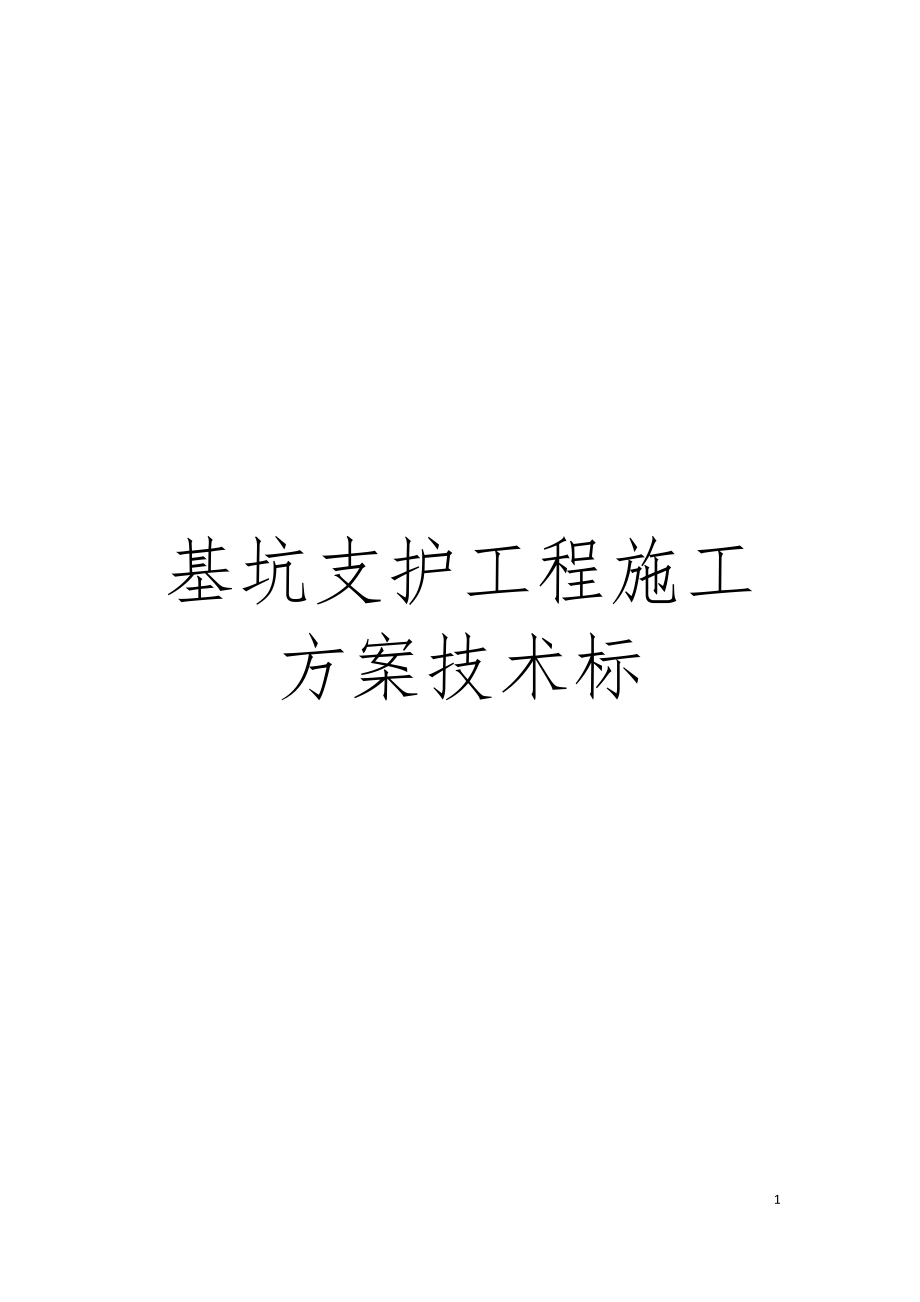

基坑支护工程施工方案技术标138资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除建设工程施工招标投标文件工程名称:***********基坑支护工程投标文件内容: 技术标部分 投标人: ***********日期: 二零一三 年 八 月 九 日技术标部分签字盖章页工程名称:***********基坑支护工程 投标文件内容: 技术标部分投标人(盖章): *********** 法定代表人或其委托代理人(签字或盖章): 项目经理签字: 项目经理证书号: 日期: 二零一三 年 八 月 九 日目 录第一章、 工程概况及工程特点 11.1 编制依据 11.2 工程概况 11.2.1 主要施工内容 21.2.2 设计概况 21.2.3 工程地质概况 41.2.4 工程目标 51.3 工程重难点及应对措施 6第二章 项目管理组织机构 92.1 项目管理组织机构设置 92.1.1 本工程项目管理机构设置说明 92.1.2 本工程项目管理组织机构图 102.2 管理机构各部门人员配备情况 102.2.1 人员配备情况说明 102.2.2 本工程项目管理机构人员配备表 122.3 各部门主要人员岗位职责 122.4 主要管理人员简历 142.4.1 项目经理简历 142.4.2 项目技术负责人简历 152.5 项目管理机构配备情况辅助说明资料 15第三章 施工现场总平面管理 163.1 施工现场平面布置及说明 163.2 主要机械布局 163.3 施工临时用水、 用电布置 173.4 施工平面布置图 20第四章 施工技术方案及措施 204.1 施工流程 204.2 测量工程 204.3支护桩( 旋挖桩) 234.4咬合桩 304.5 高压旋喷桩 334.6 预应力锚索 364.7 冠梁、 腰梁、 支撑梁、 连续板 404.8 钢筋土钉 434.9 喷射混凝土 444.10 排水系统 464.11 施工监测 484.12 对土方开挖的技术要求及协调配合 49第五章 主要施工机械、 劳动力和主要施工材料组织方案 515.1 主要施工机械需求分析 515.2 主要施工机械组织方案 515.3 劳动力组织方案 545.4 主要施工材料的组织方案 55第六章 施工进度计划及保证措施 596.1 施工进度实施计划 596.1.1 编制说明 596.1.2 计划的风险分析及保证措施 606.2 施工总进度计划横道图 616.3 施工总进度计划工期保证措施 61第七章 质量管理方案与措施 647.1工程质量管理措施 647.1.1 工程质量保证体系 647.1.2 强化质量教育,增强全员创优意识 667.1.3 施工质量控制管理措施及程序 667.1.4 工程质量技术管理措施 677.2 质量管理重难点及措施 687.2.1 质量监控事前预防,施工操作事先指导是质量管理重点 687.2.2 加强质量意识,实行”三检”制是质量管理重点 687.2.3 工程中抓”第一”、 ”重点”、 ”临界”项目是质量管理重点 687.3 竣工验收、 竣工资料和竣工备案管理 687.4 成品、 半成品保护措施 69第八章 安全文明施工管理方案与措施 708.1 安全施工管理方案与措施 708.1.1 安全生产管理方案 708.1.2 人员设备安全管理 718.1.3安全施工控制措施 728.1.4地下管线及其它地上地下设施的保护加固措施 738.1.5边坡安全巡视巡查措施 738.2 文明施工管理方案与措施 748.2.1 文明施工管理体系及组织机构 758.2.2 管理组织和制度 758.2.3 办公和生活区域的文明措施 768.2.4 物料堆放、 标识 768.2.5 施工区域的文明措施 768.3 地铁5#线( 站) 专项保护措施 778.4 边坡常见险情应急方案 818.4.1 支撑系统结构破坏的应急预案 818.4.2 止水帷幕裂漏的应急预案 818.4.3 支护折断的应急预案 818.4.4 支护滑移的应急预案 828.4.5 坡底土体隆起的应急预案 828.4.6 相邻建筑物危险沉降的应急预案 82第九章 事故预防与应急预案 829.1定 义 839.2基本要求 849.3防止违章和事故的安全规定 859.4应急组织机构 869.5重大危险源辨识及预防措施 869.6应急常备物资、 应急线路及急救技术 899.7防台风、 雷雨、 暴雨及其应急预案 90附一: 进度计划横道图 92附二: 施工现场平面布置图 93附三: 项目人员资质证明 94第一章、 工程概况及工程特点1.1 编制依据编制依据包括但不限于以下文件、 规范规程、 施工经验等。
1、 ***********基坑支护工程招标文件, 2、 《*********拟建场地岩土工程详细勘察报告》3、 ************项目基坑支护工程施工图4、 建筑工程施工质量评价标准》( GB/T50375- ) 5、 《建设工程项目管理规范》( GB/T50326- ) 6、 《建筑地基基础工程施工质量验收规范》(GB50202- )7、 《建筑工程施工质量验收统一标准》( GB50300－ ) 8、 《建筑基坑支护技术规程》( JGJ120－ ) 9、 《广东省建筑深基坑支护技术规程》( DBJ/T15－20－97) 10、 《深圳市基坑支护技术规范》( 深圳市标准) ( SJG05- ) 11、 《建筑桩基技术规范》( JGJ94- ) 12、 《锚杆喷射混凝土支护技术规范》( GB50086- ) 13、 《岩土锚杆( 索) 技术规程》( CECS 22: ) 14、 《混凝土结构工程施工质量验收规范》( GB50204－ ) 15、 《钢筋焊接及验收规程》( JGJl8－ ) 16、 《普通混凝土配合比设计规程》( JGJ55－ ) 17、 《工程测量规范》( GB50026- ) 18、 《建筑基坑工程监测技术规范》(GB50497- )19、 《建筑施工安全检查标准》( JGJ59－ ) 20、 《施工现场临时用电安全技术规范》( JGJ46－ ) 21、 《建筑机械使用安全技术规程》( JGJ33－ ) 22、 该工程的现场实际情况, 本公司的技术、 设备力量, 施工管理水平及对类似工程的施工经验等。
1.2 工程概况***********场地位于深圳市宝安22区C区, 创业二路与新安三路交汇处东南侧总占地面积约15934.40m2, 拟建建筑物为23～32层, 拟设3层地下室本项目基坑支护面积为15109m2, 基坑开挖深度为13.25～13.6m, 支护边长约为340m基坑靠近地铁和厂房, 支护安全等级均为一级场地周边环境较复杂, 西北侧为创业二路, 路面下有地铁5#线及站台, 距基坑最近处约5米; 东北侧为新安三路, 东南侧为路, 三条道路边下均有污水、 雨水、 电缆等管线经过西南侧为一期B区建设工地1.2.1 主要施工内容本工程主要施工内容包括但不限于以下内容: 1、 支护工程施工, 含咬合桩、 支护桩、 高压旋喷桩、 预应力锚索、 冠梁、 腰梁、 支撑梁、 连续板、 钢筋土钉、 喷锚等2、 必要的降( 排) 水, 含水沟、 集水井、 沉淀池等降水措施应考虑周边建( 构) 筑物和管线的变形和安全3、 基坑开挖的变形监测, 按设计要求布置沉降位移观测点、 水位观测井、 应力监测点并进行监测4、 施工时所需的所有临时设施及安全围护工程5、 配合发包人委托的检测单位进行工程检测6、 竣工验收资料收集、 整理。
7、 负责办理与支护工程施工相关的方案专家评审及政府行政施工许可, 按经审批和评审经过的方案或要求施工8、 本工程乃大包干工程, 即对支护工程包工、 包料、 包机械设备、 包工期、 包质量、 安全、 文明施工和包验收发包人委托第三方检测单位按规范和设计要求内容和范围进行检测9、 按合同及当地法规的要求做好的工地的安全文明施工措施, 办理及执行有关的施工场地交通、 夜间施工、 环境保护、 污水排放、 施工噪音等相关手续1.2.2 设计概况本基坑靠近地铁和厂房, 基坑支护安全等级均为一级靠近地铁5号线一侧采用三排桩+角撑的支护型式, 其余侧采用排桩+预应力锚索支护型式地铁段咬合桩采用钻孔咬合灌注桩, 桩径1.2m, 间距1.0m, 外侧及内侧支护桩均采用桩径为1.2m, 桩间距为2.0m; 其余段支护桩采用灌注桩, 桩径为1.0m, 桩间距为1.6m, 桩间采用三管高压旋喷桩止水帷幕1-1剖面采用三排桩( 支护桩+咬合桩+支护桩) +支撑梁支护外侧支护桩1200@ ,咬合桩1200@1000 ,之间采用C30钢筋混凝土梁连接; 内侧支护桩1200@ , 与咬合桩之间采用C30钢筋混凝土连续板连接。
与6-6剖面的夹角采用立柱桩内支撑2-2剖面采用三排桩( 支护桩+咬合桩+支护桩) +支撑梁支护外侧支护桩1200@ ,咬合桩1200@1000 ,之间采用C30钢筋混凝土梁连接; 内侧支护桩1200@ , 与咬合桩之间采用C30钢筋混凝土连续板连接3-3剖面采用咬合桩+预应力锚索支护型式, 咬合桩1200@1000, 锚索设四排4×7ø54-4剖面采用排桩+预应力锚索支护型式, 三管高压旋喷桩止水帷幕支护排桩1000@1600, 桩间三管高压旋喷桩, 设四排4×7ø5预应力锚索5-5剖面采用排桩+预应力锚索支护型式, 三管高压旋喷桩止水帷幕支护排桩1000@1600, 桩间三管高压旋喷桩, 设四排4×7ø5预应力锚索6-6剖面支护桩利用原B区的咬合桩, 与1-1剖面的夹角采用立柱桩内支撑负三层与负四层( 坑中坑) 采用1:0.6放坡喷锚, 设三排Ф25@1200 L=8m钢筋土钉支护平面图如下: 本项目主要工程量如下表: 工程项目主要工程量一览表序号项目名称单位工程量序号项目单位工程量1Φ1200支护桩米62847腰梁米9602Φ1000支护桩米22738连梁米11234*7Φ5锚索米127609支撑梁米139.54Φ1000三管高压旋喷桩米204710钢筋土钉米78725冠梁米33811土方挖运立方米2345006冠梁连续板M234012喷锚M2103001.2.3 工程地质概况l 1、 地形地貌l 拟建场地原始地貌为残丘坡地及丘间谷地, 后经平整建设, 现为已拆建筑物的空地, 地面整体起伏不大, 标高为11.50～14.01m。
l 2、 地层岩性 l 据钻探揭露, 场地内地层有: 人工填土层, 第四系冲洪积层, 第四系坡积层, 第四系残积层, 下伏基岩为燕山期花岗岩, 现分述如下: l 1、 人工填。
