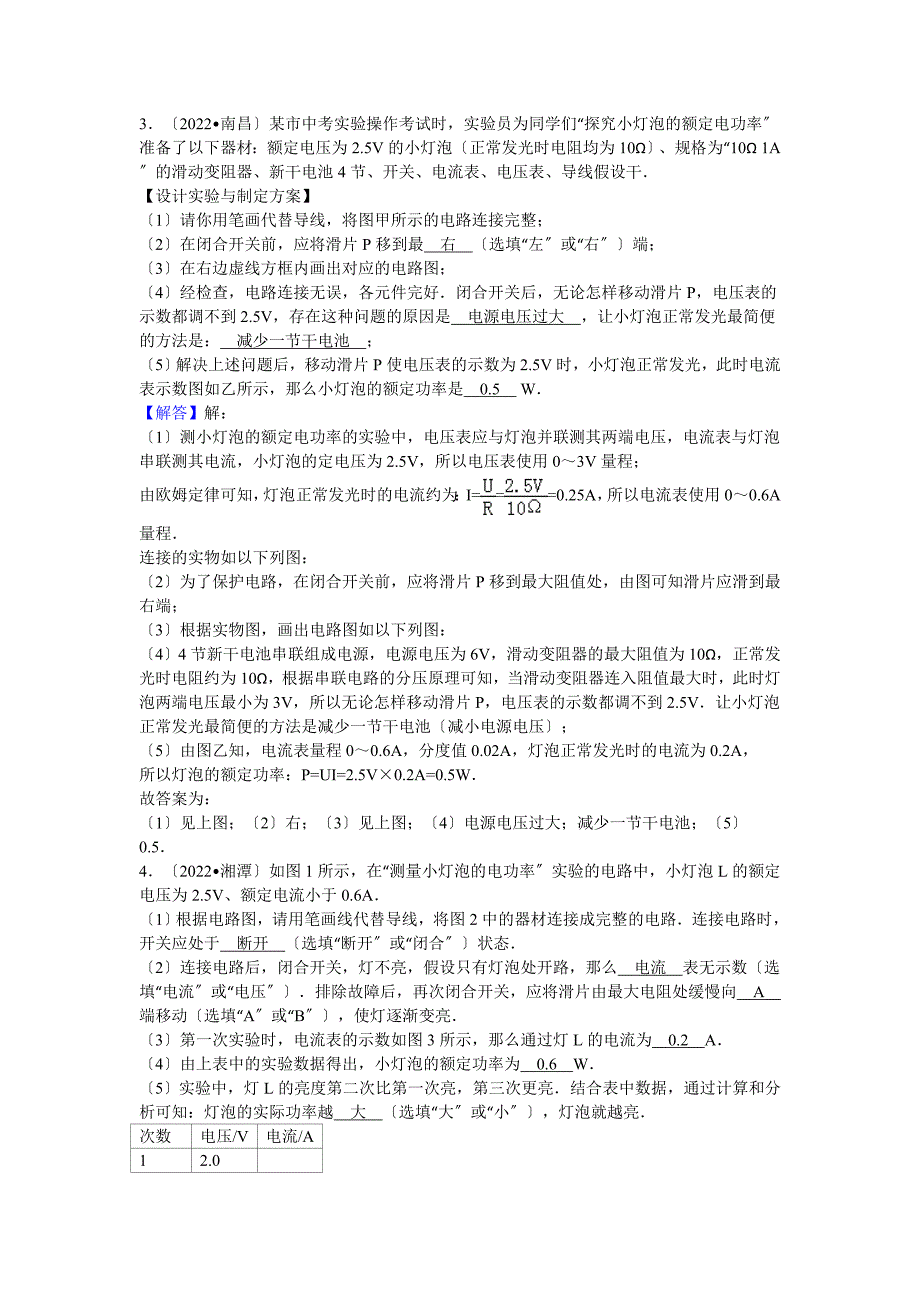

3．〔2022•南昌〕某市中考实验操作考试时，实验员为同学们“探究小灯泡的额定电功率〞准备了以下器材：额定电压为2.5V的小灯泡〔正常发光时电阻均为10Ω〕、规格为“10Ω 1A〞的滑动变阻器、新干电池4节、开关、电流表、电压表、导线假设干．【设计实验与制定方案】〔1〕请你用笔画代替导线，将图甲所示的电路连接完整；〔2〕在闭合开关前，应将滑片P移到最 右 〔选填“左〞或“右〞〕端；〔3〕在右边虚线方框内画出对应的电路图；〔4〕经检查，电路连接无误，各元件完好．闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5V，存在这种问题的原因是 电源电压过大 ，让小灯泡正常发光最简便的方法是： 减少一节干电池 ；〔5〕解决上述问题后，移动滑片P使电压表的示数为2.5V时，小灯泡正常发光，此时电流表示数图如乙所示，那么小灯泡的额定功率是 0.5 W．【解答】解：〔1〕测小灯泡的额定电功率的实验中，电压表应与灯泡并联测其两端电压，电流表与灯泡串联测其电流，小灯泡的定电压为2.5V，所以电压表使用0～3V量程；由欧姆定律可知，灯泡正常发光时的电流约为：I===0.25A，所以电流表使用0～0.6A量程．连接的实物如以下列图：〔2〕为了保护电路，在闭合开关前，应将滑片P移到最大阻值处，由图可知滑片应滑到最右端；〔3〕根据实物图，画出电路图如以下列图：〔4〕4节新干电池串联组成电源，电源电压为6V，滑动变阻器的最大阻值为10Ω，正常发光时电阻约为10Ω，根据串联电路的分压原理可知，当滑动变阻器连入阻值最大时，此时灯泡两端电压最小为3V，所以无论怎样移动滑片P，电压表的示数都调不到2.5V．让小灯泡正常发光最简便的方法是减少一节干电池〔减小电源电压〕；〔5〕由图乙知，电流表量程0～0.6A，分度值0.02A，灯泡正常发光时的电流为0.2A，所以灯泡的额定功率：P=UI=2.5V×0.2A=0.5W．故答案为：〔1〕见上图；〔2〕右；〔3〕见上图；〔4〕电源电压过大；减少一节干电池；〔5〕0.5．4．〔2022•湘潭〕如图1所示，在“测量小灯泡的电功率〞实验的电路中，小灯泡L的额定电压为2.5V、额定电流小于0.6A．〔1〕根据电路图，请用笔画线代替导线，将图2中的器材连接成完整的电路．连接电路时，开关应处于 断开 〔选填“断开〞或“闭合〞〕状态．〔2〕连接电路后，闭合开关，灯不亮，假设只有灯泡处开路，那么 电流 表无示数〔选填“电流〞或“电压〞〕．排除故障后，再次闭合开关，应将滑片由最大电阻处缓慢向 A 端移动〔选填“A〞或“B〞〕，使灯逐渐变亮．〔3〕第一次实验时，电流表的示数如图3所示，那么通过灯L的电流为 0.2 A．〔4〕由上表中的实验数据得出，小灯泡的额定功率为 0.6 W．〔5〕实验中，灯L的亮度第二次比第一次亮，第三次更亮．结合表中数据，通过计算和分析可知：灯泡的实际功率越 大 〔选填“大〞或“小〞〕，灯泡就越亮．次数电压/V电流/A12.022.50.2432.80.25【解答】解：〔1〕使滑动变阻器的D接线柱与电流表的正接线柱相连，将灯泡左端接线柱与电与表负接线柱相连，如以下列图所示：连接电路时，开关应处于断开状态，〔2〕连接电路后，闭合开关，灯不亮，假设只有灯泡处开路，那么电流表无示数，电与表有示数；闭合开关前，滑动变阻器的滑片P应位于阻值最大D处，那么排除故障后，再次闭合开关，应将滑片由最大电阻处缓慢向A，使灯逐渐变亮．〔3〕电流表用的是0～3A的量程，由指针位置可知，通过灯L的电流为0.2A；〔4〕根据表中数据可知，当U额=2.5V时，I额=0.24A，那么小灯泡的额定功率P=U额×I额=2.5V×0.24A=0.6W；〔5〕由表格中数据知，灯泡两端的电压越大，它消耗的实际电功率越大，灯泡越亮；故答案为：〔1〕见上图；断开；〔2〕电流；A；〔3〕0.2；〔4〕0.6；〔5〕大．5．〔2022•黔东南州〕如图甲所示是小红在“测量小灯泡的电功率〞实验时连接的电路，小灯泡的额定电压为2.5V，电源电压恒为6V．〔1〕请用黑笔画线代替导线，将图甲电路连接完整，并在虚线框内画出对应的电路图．〔2〕闭合开关后，滑动变阻器滑片P向右移动时，电流表示数 变大 ，电压表示数 变大 ．〔均选填“变大〞、“变小〞或“不变〞〕〔3〕调节滑动变阻器使灯泡正常发光，电流表的示数如图乙所示，此时电路电流为 0.32 A，小灯泡的额定功率为 0.8 W．【解答】解：〔1〕图甲中只有电压表还没有全部接入电路，电压表应并联在灯泡两端；画电路图时，从电源正极开始，按照电流的方向依次画出各元件，如下列图：〔2〕滑片P向右移动时，滑动变阻器接入电路的阻值变小，电路总电阻变小，由欧姆定律可知，电路中电流变大，电流表示数变大，灯泡两端电压变大，电压表示数变大；〔3〕图乙中，电流表的量程为0～0.6A，分度值为0.02A，电流表示数为0.32A；那么小灯泡的额定功率为：P额=U额I额=2.5V×0.32A=0.8W．故答案为：〔1〕如上图所示；〔2〕变大；变大；〔3〕0.32；0.8．6．〔2022•贵州〕在测额定电压为“3.8V〞的小灯泡电功率实验中〔1〕请你用笔画线代替导线，将图甲图实物连接完整．〔2〕电路正确连接后，闭合开关，移动滑片，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，那么故障可能是 灯泡断路 ．〔3〕排除故障后，当灯泡正常发光时，电流表的示数如图乙所示．为 0.3 A，灯泡的额定功率为 1.14 W．【解答】解：〔1〕测小灯泡的电功率实验中电流表、滑动变阻器、灯泡应串联，且滑动变阻器一上一下接，3.8V小灯泡正常工作电流应小于0.6A，所以电流表使用0﹣0.6A量程，如下列图：〔2〕灯泡不亮，电流表无示数，说明某处发生了断路，电压表示数接近电源电压，说明与电压表并联的灯泡出现了断路；〔3〕电流表使用0﹣0.6A量程，分度值0﹣0.2A，由乙图可知，灯泡正常发光的电流为0.3A，所以灯泡的额定功率P=UI=3.8V×0.3A=1.14W．故答案为：〔1〕见上图；〔2〕灯泡断路；〔3〕0.3；1.14．7．〔2022•十堰〕在“测定小灯泡的电功率〞的实验中〔小灯泡有“3.8V〞字样〕，电源电压恒定．〔1〕请你用笔画线代替导线，将甲图中的实验物电路连接完整，要求滑动变阻器滑片P向右滑动时灯泡变亮．〔2〕在检查连接时，变阻器滑片P应移到 A 端〔选填“A〞或“B〞〕，目的是为了保护电路．〔3〕实验时，要使小灯泡正常发光，应移动滑动变阻器滑片P使电压表示数为 3.8 时，电流表示数如图乙所示，通过灯泡的电流为 0.3 A，灯泡的额定功率为 1.14 W．〔4〕做完实验后，小明看到实验台上有一个定值电阻R，上边的数字模糊不清，想测出它的阻值，可是发现电压表损坏，经过小组讨论设计了如图丙和丁两个电路图，小明认为利用前面的数据和这两个电路图，都能测出R的阻值．你认为能测出R阻值的电路图是 丙 ．【解答】解：〔1〕测小灯泡功率的实验中，滑动变阻器应串联入电路中，题中要求“滑动变阻器的滑片P向右端移动时小灯泡变亮〞，所以此时变阻器连入阻值变小，应将接线柱B接入电路中；电压表与灯泡并联测其电压，灯泡额定电压3.8V，所以电压表使用0～15V量程，如下列图：；〔2〕为了保护电路，滑片应置于最大阻值处，所以变阻器的滑片P应移到A端；〔3〕当电压表示数等于灯泡额定电压3.8V时，灯泡正常发光；由图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.3A，灯泡的额定功率：P=UI=3.8V×0.3A=1.14W；〔4〕图丙，只闭合开关S1时，电流表测灯泡的电流，移动滑片使电流表示数等于灯泡正常发光的电流0.3A，此时R两端电压等于灯泡的额定电压3.8V；然后只闭合开关S2，电流表测出总电流，根据并联电路的电流特点得到R的电流，再由欧姆定律计算R的电阻，所以丙图可行；丁图中，无论开关处于何种状态，都难以确定灯泡是否正常发光，这样就不能得到R的电压和电流，故丁图不可行；故答案为：〔1〕见上图；〔2〕A；〔3〕3.8；0.3；1.14；〔4〕丙．8．〔2022•揭阳〕“测量小灯泡电功率〞的实验电路如图甲所示．电源电压为3V，小灯泡的额定电压为2.5V．〔1〕闭合开关前，滑动变阻器的滑片P应置于 A 端〔选填“A〞或“B〞〕，目的是 保护电路 ．〔2〕实验中，闭合开关，移动滑片P到某个位置时，电压表的示数为2.2V，假设想测量小灯泡的额定功率，应将滑片P向 B 〔选填“A〞或“B〞〕端移动，使电压表的示数为 2.5 V，这时电流表的示数如图乙所示，读数为 0.32 A，那么小灯泡的额定功率为 0.8 W．〔3〕此实验还可以只用电流表而不用电压表也能测灯泡额定功率，其电路如图丙所示，R0=10Ω，其中关键的一步是必须调节滑动变阻器，使电流表A2的示数为 0.25 A时，再读出电流表A1的示数，才能计算出小灯泡的额定功率．【解答】解：〔1〕滑动变阻器接入右半段，滑片处于左端，滑动变阻器连入电路的电阻最大，对电路起到保护作用，因此，闭合开关前，滑片应调到最左端；〔2〕假设要测量小灯泡的额定功率，应该使灯泡两端的电压由2.2v增大到2.5v，那么电路中的电流也要相应地增大，此时滑动变阻器接入的电阻应减小，因此滑片应向B端移动；由图乙知，电流表的量程是0.6A，最小分度值是0.02A，电流表示数是0.32A，那么灯泡的额定功率P额=U额I额=2.5V×0.32A=0.8W；〔3〕要测量小灯泡的额定功率，小灯泡两端的电压为额定电压2.5v，根据并联电路两端电压相等，那么定值电阻两端电压也等于2.5V，又知R0=10Ω，故电流表A2的示数为I2===0.25A．故答案为：〔1〕A；保护电路；〔2〕B；2.5；0.32；0.8；〔3〕0.25．9．〔2022•德州〕在测量额定电压为“2.5V〞小灯泡电功率〔正常发光时电阻约为10Ω〕的实验中，电源为两节新干电池．〔1〕图甲的实物图连接中有不妥之处，应如何改正： 电流表量程应选0～0.6A ．〔2〕闭合开关后，移动滑动变阻器滑片，小莉发现小灯泡始终不亮，观察两电表发现，指针始终处于图乙所示位置，其故障原因可能是 小灯泡断路 ．〔3〕改动滑动变阻器滑片P的位置，获得多组对应的电压值和电流值，绘制如图丙所示的图象，由图象可知，小灯泡的额定功率是 0.625 W．〔4〕假设实验中电流表坏了，为了测量小灯泡的额定功率，小莉选用一个Rc=5Ω的电阻，设计了如下列图的电路及实验方案：①调节滑动变阻器滑片使电压表的示数为小灯泡额定电压；②保持滑片位置不变，只将电压表的a点接线改接到c点，测出Rc两段的电压Uc，通过计算得到小灯泡的额定功率．指出她的设计方案中存在的两个问题：问题一： 无论怎样调节变阻器，都不能使灯泡正常发光 ；问题二： 电压表的正负接线柱接反，无法测出R0两端的电压 ．【解答】解：〔1〕根据小灯泡铭牌可知其额定电流为I===0.25A，所以电流表量程接错，故电流表量程应选0～0.6A；〔2〕从乙图可知，电路中电流为零，说明连入电路很大，可判断电路某处断路，从电压表示数等于电源电压，小灯泡不亮可判断小灯泡断路；〔3〕当U=2.5V时，I=0.25A，所以小灯泡的额定功率：P=UI=2.5V×0.25A=0.625W；〔4〕由题意知，电源电压约为3V，灯泡正常发光时电阻约为10Ω，当变阻器电阻为零时，设灯泡两端的电压为U，根据串联电路的特点：=，即解得：U=2V，所以无论怎样调节变阻器，都不能使灯泡正常发光；。
