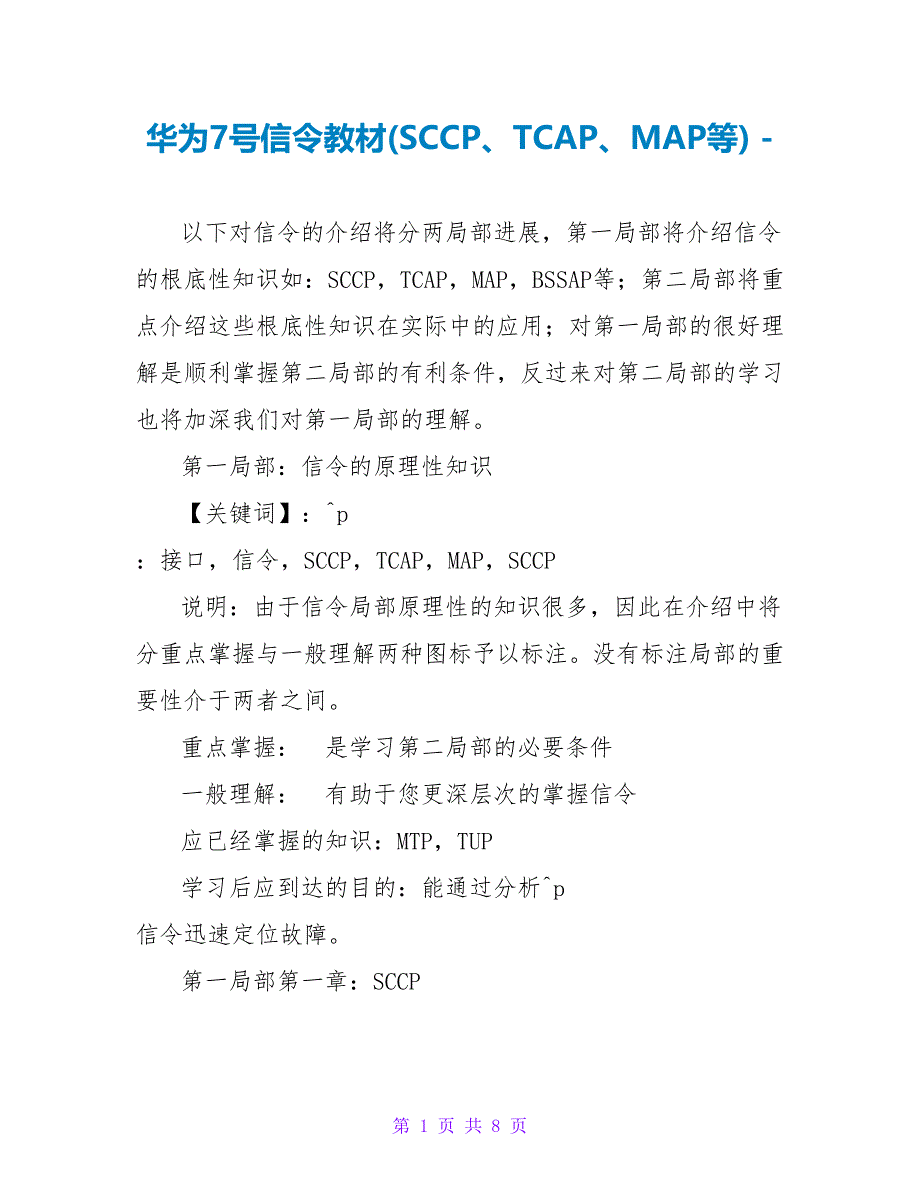

华为7号信令教材(SCCP、TCAP、MAP等) - 以下对信令的介绍将分两局部进展，第一局部将介绍信令的根底性知识如：SCCP，TCAP，MAP，BSSAP等；第二局部将重点介绍这些根底性知识在实际中的应用；对第一局部的很好理解是顺利掌握第二局部的有利条件，反过来对第二局部的学习也将加深我们对第一局部的理解 第一局部：信令的原理性知识 【关键词】：^p ：接口，信令，SCCP，TCAP，MAP，SCCP 说明：由于信令局部原理性的知识很多，因此在介绍中将分重点掌握与一般理解两种图标予以标注没有标注局部的重要性介于两者之间 重点掌握： 是学习第二局部的必要条件 一般理解： 有助于您更深层次的掌握信令 应已经掌握的知识：MTP，TUP 学习后应到达的目的：能通过分析^p 信令迅速定位故障 第一局部第一章：SCCP 在这一章中我们将讨论 A：SCCP在七号信令中的位置 B：MTP寻路的局限性 C：SCCP的特点和功能 D：SCCP的消息和原语 E：SCCP的寻址与选路 其中A，B是为了引出SCCP做铺垫，C，D是SCCP的详细内容，E是SCCP的实际应用。
第一节，SCCP〔信令连接控制局部〕在OSI中的位置 以OSI七层模型的概念来看一下SCCP的位置： OSIITU-T No.7 信令系统用户OMAP(MRVT SRVT)INAPMAP7层事务处理才能应用局部TCAPBSSAP654层ISUPTUPMTUP321层信令连接控制局部SCCP消息传递局部MTP 由此可见SCCP是我们后面将要学习的TCAP，MAP，BSSAP的承载，因此他的重要性是显而易见的，但是我们为什么要引入SCCP，是否是因为MTP寻路功能的局限性致使我们要引入SCCP呢？ 第二节，MTP 寻路的局限性 在这一节中我们将讨论MTP的局限性，为引出SCCP做好准备 MTP是 通信网理想的信令系统，在 应用中所有信令消息都和呼叫电路有关，消息的传输途径一般和相关的呼叫连接途径有固定的对应关系但是，随着通信新业务的不断开展，越来越多的网络业务需要和远端网络节点直接传送控制消息，这些消息和连接电路无关，有些甚至与呼叫无关，如GSM中挪动台和HLR，VLR之间的消息传输；有些虽然与呼叫直接相关，但是消息传输途径不一定要和呼叫连接途径一样也不要求有某种确定的对应关系。
假设仍然用MTP和TUP的四级构造传送上述的消息，会带来以下问题： 一，MTP是根据DPC和SIO〔Service Indicator--业务指示语〕来选择路由并确定终端用户的，这一寻址功能具有以下的局限性： a：SPC〔信令点编码〕不是国际统一编码，它由信令点所在网定义当GSM中的国际遨游用户向他的HLR进展位置更新时，信令始发点无法知道该国外HLR的DPC，因此不可能通过MTP实现节点至节点的信令直接传输 b：SIO编码仅为4位，即MTP至多可将消息分配给16个不同的用户局部，这不能适应将来电信业务的开展 二，目前的电信业务大多只需要传送实时的短消息，以后有可能要在网络节点间传送大量的非实时消息，这就要用到分组交换中的虚电路概念，预先建立连接，进展面向连接的传输而MTP只能实现无连接传输 因此CCITT提出了新的构造分层--SCCP，目的是使它和MTP相结合，提供相当于OSI构造的网络层功能，实现信令消息在任意两个信令点之间透明的直接传输常将SCCP和MTP合称为NSP〔Network Service Part--网络业务局部〕，将它们传送的用户数据称为NSDU〔Network Service Data Unit--网络业务数据单元〕 在理解了MTP的局限性，也即SCCP的重要性后我们将正式开场SCCP的介绍。
第三节，SCCP的特点和功能 在这一节中我们将讨论SCCP的特点和功能，其中特点将从应用方面予以阐述，功能将从网络效劳方面予以说明，请注意与MTP的比照 一，SCCP的应用特点： a，能传送各种与电路无关的信令消息 b，具有增强的寻路选址 c，除了无连接的效劳功能之外，还能提供面向连接的效劳功能 SCCP的用户之一TCAP就是利用它提供的完善的网络层功能实现各种现有的和将来的电路无关消息的远程传送，支持挪动通信，智能网，电信管理网络等各项新业务，新功能 二，网络效劳功能 对应于SCCP的网络效劳，详细有四类协议： 0类(class 0)：根本无连接效劳； 1类(class 1)：有序无连接效劳； 2类(class 2)：根本面向连接效劳； 3类(class 3)：流量控制面向连接效劳； 按是否连接可以归为以下两大类： 1，无连接效劳 类似于分组交换中的数据报传送，它不需要预先建立连接以这种方式传送的消息称为单元数据〔UDT〕，之所以称为UDT是因为在无连接方式中，消息只能整体传送，不能拆卸分段传送其中0类协议不能保证消息收发顺序一致，1类可以 2，面向连接效劳 类似于分组交换中的虚电路传送，它在发送消息前先通过应答的方式在始节点和终节点之间建立一条消息传输途径，这种方式适用于传送大量的成批数据。
这样可以防止大批数据盲目的送入信令网却达不到终节点的无效传输情况 第四节，SCCP的消息和原语 在这一节中我们将讨论SCCP的消息和原语首先将从OSI的原语引出SCCP的原语，接着从原语引出消息；在讨论消息时我们将从SCCP消息的类型与消息中的参数两方面予以说明 一，原语： 在理解SCCP的原语之前我们先来看OSI模型中的原语的概念： 在OSI七层模型中〔N+1〕层称为〔N〕的用户，由〔N〕层向其提供效劳，〔N-1〕层称为〔N〕层的效劳提供者，向〔N〕层提供通信连接效劳与效劳提供者之间要进展一些交互，即在相邻层之间均存在层间接口，而这些层间接口是由效劳原语〔Service Primitive〕来定义的OSI规定了四种原语类型： 恳求〔REQUEST〕 指示〔INDICATION〕 响应〔RESPONSE〕 证实 〔CONFIRMATION〕 它们完好的描绘了两个对等〔N+1〕层获得一次效劳的全过程，如下列图所示： 节点A节点B N+1层用户A〔1〕恳求〔4〕证实N+1层用户A〔3〕响应〔2〕指示 N 层 N 层N-1层N-1层 以上过程通过以下5步解释之： i〕，节点A的用户要和节点B的对等用户B进展通信，首先用户A向它的下面的N层发出“恳求”原语， ii〕，N层协议分析^p 该恳求后形成N层协议消息，通过N-1层连接向节点B的N层发送。
iii〕，节点B的N层收到此消息并分析^p 后，向其用户B发出“指示”原语，告之用户A恳求某种操作或数据 iv〕，用户B执行该恳求后返回结果，向它下面的N层发出“响应”原语，经N层向节点A发送相应消息 v〕，节点A的N层收到此消息后即向其用户A发送“证实”原语 至此完成一个效劳，原语发送的时间顺序为：恳求--》指示--》响应--》证实 〔您在观察A，D接口的跟踪消息时就会看到类似于上面的过程〕 以上阐述的只是原语的四种类型，一个完好的原语应包括 原语名--表示提供何种效劳 原语类型--表示是什么类型的原语 原语参数--是协议规定的完成该效劳所必需的数据 例如：信令消息以单元数据〔UDT〕的形式通过无连接效劳协议传送至目的地，目的地SCCP再将此数据传给其用户时，它的单元数据指示原语就是N-UNITDATA.指示〔CDA，CGA，UD〕其中N表示网络层即SCCP原语，CDA，CGA，UD为原语参数，分别表示被叫地址，主叫地址和用户数据 二，SCCP的原语 在理解了原语的含义后我们来看SCCP的原语，SCCP至高层和至MTP的业务接口通过原语来描绘下表列出了SCCP各类业务和管理用到的用户原语及其参数。
原语名 释意 单位数据原语，用于无连接效劳时传N_UNITDATA： 送数据消息 通知原语，用于无连接效劳时通知消N_NOTICE： 息起点消息无法送达目的地点 连接建立原语，用于面向连接效劳中N_CONNECT： 的接续建立过程 N_DISCONNECT： 连接撤除原语，用于面向连接效劳中的接续撤除过程 N_DATA： 数据原语，用于面向连接效劳时传送数据消息 N_EXPEDITED_DATA： 加速数据原语，用于3类协议中传递紧急数据 N_DATA _ACK 数据证实原语，用于证实已收到远端恳求证实的消息 N_RESET： 复位原语，用于3类协议中传递连接复位消息 N_INFORM： 报告原语，用于面向连接效劳中在数据传送阶段传送相关的网络或用户信息 原语参数 CDA CGA SEQ RD UD CDA CGA UD CDA CGA RR UD QOS UD CI EDS RCS RR RA REA UD CI REA OR CR UD CI UD CI CI REA CI OR REA REA QOS CI 第 页 共 页。
