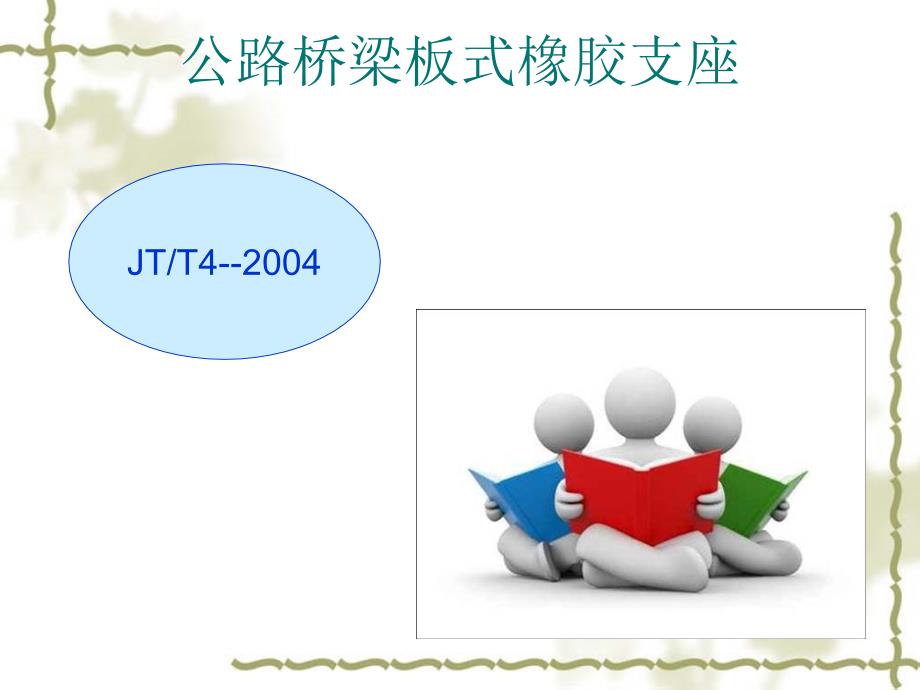

公路桥梁板式橡胶支座JT/T4--2004 桥梁板式橡胶支座v支座成品 桥梁支座的作用 桥梁支座是连接桥梁上部结构和下部结构的重要结构部件它能将桥梁上部结构的反力和变形（位移和转角）可靠地传桥梁下部结构 1、首先桥梁支座必须有足够的承载力，以保证安全可靠地传递支座反力2、支座对桥梁变形（位移和转角）的约束应尽可能的小，以适应梁体自由伸缩及转动的需要3、支座应便于安装、养护、维修，并在必要时进行更换 产 品 分 类v按结构型式分：v按支座材料和使用温度 常温型橡胶支座 耐寒型橡胶支座普通板式支座 四氟滑板式橡胶支座 产 品 代 号 橡胶分类 外形尺寸型号代号名称代号GYZF4300×54(NR)GJZ300×400×84(CR) 支座结构支座结构 成品解剖试样 技术要求v力学性能要求 v材料要求v尺寸偏差 极限抗压强度、实测抗压弹性模量、实测抗剪弹性模量、实测老化后抗剪弹性模量橡胶、加劲钢板、四氟板、不锈钢板、硅脂油、粘结剂平面尺寸偏差 外观质量 支支 座座 力力 学学 性性 能能项目指 标极限抗压强度Ru (MPa)≥70实测抗压弹性模量E1 (MPa)E±E×20%实测抗剪弹性模量G1 (MPa)G±G×15%实测老化后抗剪弹性模量G1 (MPa)G+×G15%矩形支座形状系数 S圆形支座形状系数 S支座抗压弹性模量 E 支座用橡胶的物理性能 板式橡胶支座用加劲板v加劲钢板性能要求项 目要 求不 允 许钢板强度≥Q235Cv不允许使用拼接钢板；v不允许在同一支座中使用不同厚度的钢板；v钢板应除锈、去油污、钢板周边去毛刺。
厚度mm≥2与支座边缘最小间距mm≥5上下保护层厚度mm≥2.5 碳 素 结 构 钢名名 称称化化 学学 成成 分分物理机械性能物理机械性能牌号等级C≤Mn≤Si≤SP屈服强度N/mm2抗拉强度N/mm2断后伸长率%Q215A0.151.200.350.0500.045215335～45031B0.150.045Q235A0.221.400.350.0500.045235370～50026B0.200.045C0.170.0400.040D0.170.0350.035Q275A0.241.500.350.0500.045275410～54022B0.210.045C0.200.0400.040D0.200.0350.035 板式橡胶支座用聚四氟乙烯板v四氟板物理性能、厚度及对储油槽的要求物理机械性能润滑油储油槽四氟板支座粘贴的四氟滑板最小厚度项 目 指 标直径mm8±0.5 支座长边（直径）mm 四氟滑板厚度mm相对密度 g/cm3 2.13～2.2 深度mmtf /2±0.1拉伸强度 MPa≥30总面积mm2为支座总面积的20%～30%≤5002断裂伸长率 %≥300＞5003 板式支座尺寸要求v平面尺寸偏差厚度尺寸偏差矩形支座圆形支座平面尺寸偏差（单位：mm）长边范围（lb ）偏差直径范围（d ）偏差lb ≤300+2,0d≤300+2,0300＜ lb ≤500+4,0300＜d≤500+4,0lb ＞500+5,0d＞500+5,0厚度(t)尺寸偏差（单位：mm）厚度范围偏 差厚度范围偏 差t≤49+1,049＜t≤100+2,0100＜t≤150+3,0t＞150+4,0 支座外观质量v每块支座外观质量不允许有下表规定的两项以上缺陷同时存在缺陷名称成品质量标准气泡、杂质 气泡、杂质总面积不得超过支座平面面积的0.1%，且每一处气泡、杂质面积不得大于50mm2，最大深度不超过2mm。
凹凸不平 当支座平面面积小于0.15m2时，不多于两处；大于0.15m2时，不多于四处，且每处凹凸高度不超过0.5mm，面积不超过6mm2 不允许 ：（1）四侧面裂纹、钢板外露（2）钢板与橡胶粘结处开裂或剥离（3）四氟滑板表面划痕、碰伤敲击 支座表面平整度1、普通橡胶支座：表面不平整度不大于平面最大长度的0.4%；2、四氟滑板支座：表面不平整度不大于四氟滑板平面最大长度的0.2% 板式支座内在质量v支座解剖后应满足下列要求名 称 解剖检验标准 锯开后胶层厚度 胶层厚度应均匀，t1为5mm或8mm时，其偏差为±0.4mm；t1为11mm时，其偏差为±0.7mm； t1为15mm时，其偏差不得大于±1.0mm 钢板与橡胶粘结 钢板与橡胶粘结应牢固，且无离层现象，其平面尺寸偏差为±1.0mm；上下保护层偏差为（+0.5，0） 剥离胶层(应按HG/T 2198规定制成试样) 剥离胶层后，测定的橡胶性能与表1规定相比，拉伸强度的下降不应大于15%，扯断伸长率的下降不应大于20% 板式支座生产工艺流程v 生胶→塑炼 ↓ 混炼→下片→裁剪下料 硫化v 加劲板→裁剪 ↓ ↓ 修剪 酸处理→粘合剂涂刷 ↓ 抛 丸→ ↑ 检验 ↓ 包装入库 谢 谢 大 家 。
