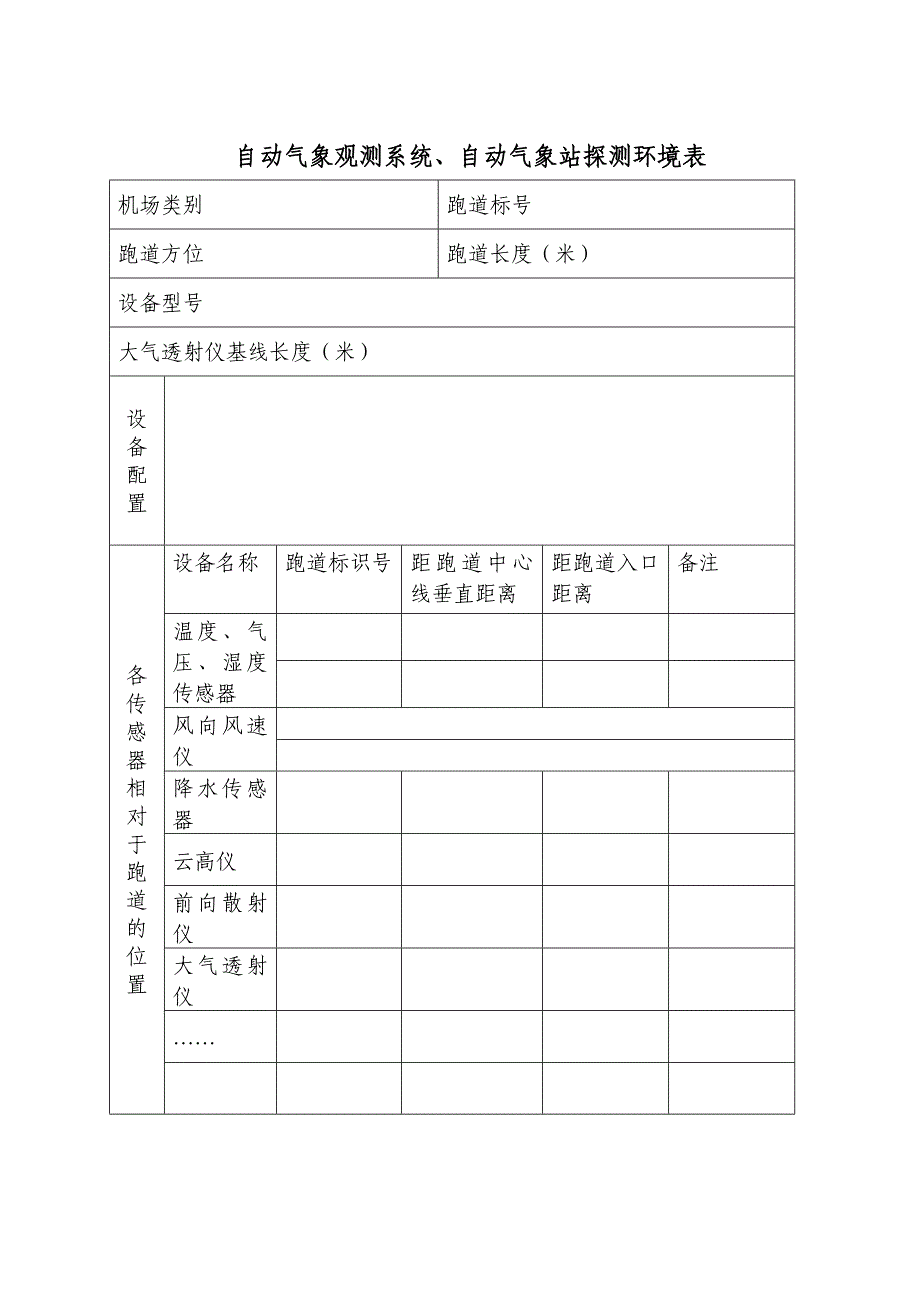

自 动 气 象 观 测 系 统 、自 动 气 象 站 探 测 环 境 表机场类别 跑道标号跑道方位 跑道长度（米）设备型号大气透射仪基线长度（米）设备配置设备名称 跑道标识号 距跑道中心线垂直距离距跑道入口距离备注温度、气压、湿度传感器风向风速仪降水传感器云高仪前向散射仪大气透射仪……各传感器相对于跑道的位置天 气 雷 达 10000 米 范 围 内 障 碍 物 遮 蔽 角 计 算 表名称 真方位 （°） 海拔高度（米） 离地高度（米）与雷达距离（米）天线中心遮蔽仰角（°）水平张角（°）注：障碍物水平张角只填写 5000 米范围内的天 气 雷 达 站 场 地 环 境 平 面 图台站名称天线位置地理坐标东经 （°）北纬 （°）天线位置海拔高度米备注绘制说明：1、 天气雷达站场地环境平面图的方位标线统一用真方位角表示，每隔22.5°标 出一条；距离标线为每圈1公里2、 图中按国家标准规定的地图标号，标出雷达站周围的主要建筑物、公路、铁路、机场跑道、金属架空 线缆、山脉等3、 地形地物所占的水平张角，应按实测数据标出天 气 雷 达 场 站 全 向 遮 蔽 角 图台站名称天线位置东经 （°）北纬 （°）天线高度（米）标高距地面高度0 45 90 135 180 225 270 315 360方位（°）备注 雷达天线中心位置磁偏角填报说明：1、根据《天气雷达 10000 米范围内障碍物遮蔽角计算表》的计算结果填报本图。
统一方位（真方位）上有多个遮蔽物时取得最大遮蔽角2、遮蔽角的观测点为雷达天线的中心点，每隔 2°～5°（视遮蔽角变动的剧烈程度而定）测量一点；遇到孤立障碍物，应测出其最大遮蔽角及水平张角；最终将各测量点连成曲线遮蔽角刻度可根据各站点的环境自行确定3、对于明显的遮蔽角，应在图上注明构成遮蔽角的障碍物的性质，如山峰、铁塔、建筑群等。
