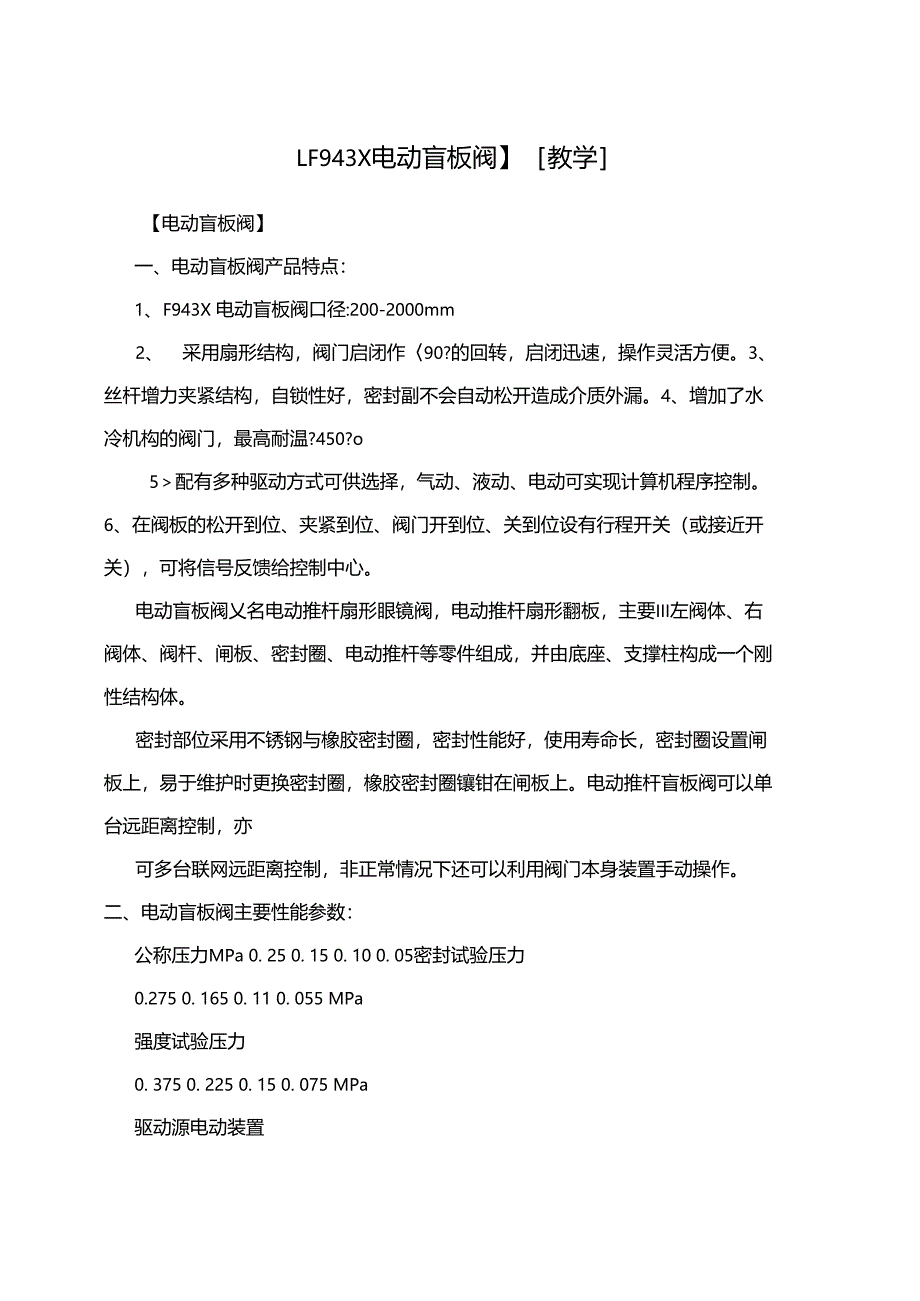

LF943X电动盲板阀】［教学］【电动盲板阀】一、电动盲板阀产品特点：1、 F943X 电动盲板阀口径:200-2000mm2、 采用扇形结构，阀门启闭作〈90?的回转，启闭迅速，操作灵活方便3、 丝杆增力夹紧结构，自锁性好，密封副不会自动松开造成介质外漏4、增加了水 冷机构的阀门，最高耐温?450?o5＞配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制6、在阀板的松开到位、夹紧到位、阀门开到位、关到位设有行程开关（或接近开 关），可将信号反馈给控制中心电动盲板阀乂名电动推杆扇形眼镜阀，电动推杆扇形翻板，主要III左阀体、右 阀体、阀杆、闸板、密封圈、电动推杆等零件组成，并由底座、支撑柱构成一个刚 性结构体密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸 板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上电动推杆盲板阀可以单 台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作二、电动盲板阀主要性能参数：公称压力MPa 0. 25 0. 15 0. 10 0. 05密封试验压力0.275 0. 165 0. 11 0. 055 MPa强度试验压力0. 375 0. 225 0. 15 0. 075 MPa驱动源电动装置丁膳橡胶 硅橡胶 氟橡胶 适用温度?-20-100 -20-200 -20-300适用介质 煤气等有毒、有害、易燃气体启闭时间S ?60主要零部件材阀体、闸板为碳钢；丝杆为合金钢;螺母为镭铜合金、球墨铸铁;伸缩器料为不锈钢三、电动盲板阀主要外形尺寸：单位:mmDN D DI b n-d L3004403951812 - "225003504904451812-“226004005404952416 - "226004505955502416-"22600500 645 600 26 20-<1>22 600 600 755 705 2620-4 26 600 700 860 810 26 24-"26 600 800 975 920 35 24- 30 800 900 1075 1020 35 24- 30 800 1000 1175 1120 35 28- "30 800 1100 1275 1220 3536- 4）30 800 1200 1375 1320 35 32- "30 800 1300 1475 1420 35 36-（I）30 8001400 1575 1520 35 36- 30 800 1500 1675 1620 35 36- <1> 30 850 1600 1790 1730 35 40-"30 850 1800 1990 1930 35 44-"30 1100 2000 2190 2130 35 46- "30 1100四、电动盲板阀订货须知：1、 ？产品名称与型号？口径?是否带附件以便我们的为您正确选型。
2、 若已经山设计单位选定的电动推杆盲板阀型号，请按型号直接向我司销售 部订购3、当使用的场合非常重要或环境比较复杂时，请您尽量提供设讣图纸和 详细参数，由我们的信合阀门专家为您审核把关电动盲板阀安装注意：扇形盲板阀在开启时左、右阀体应有16,20mm的轴向位移因此，管路在阀门 启闭过程中也应具有满足上述位移的弹性变形或位移，建议按下述形式安装扇形 盲板阀在能够保证管道外力不作用在阀门上的情况下，对安装位置不做规定电动盲板阀操作方法：用扳手依次逆时针旋动三个连接螺杆，使阀体与阀板分离并有均衡，适量的间 隙（16mm左右），确认后转动阀板到工作位置反向旋动连接螺杆，使阀板与阀体 紧密接触，达到绝对密封的LI的电动盲板阀操作注意：a、橡胶密封圈不得与阀体粘连或发生硬磨擦，以防止损坏橡胶密封圈，破坏阀门的工作性能b、左右阀体松开时，介质要外溢，为确保安全，应在关闭时，请先关闭盲板 阀前的煤气蝶阀，同时请采取通风和其它能保证安全的措施C、电动盲板阀在打开左、右阀体时，应注意阀板会自动掉下，操作时禁止人 站在阀板正面，以免发生危险【电动盲板阀】结构特点动作原理主要外形连接尺寸一、结构特点1、 本阀山阀门本体、驱动装置，夹紧装置等组成。
2、 阀门本体采用三点式结构、结构紧凑，整体刚性好，重量好3、 阀体、阀板密封副采用不锈钢与橡胶组成的柔性密封副，密封可靠，密封 圈采用氟橡胶，耐高温，使用寿命长4、夹紧机构采用丝杆螺母式，夹紧、松开 动作迅速，自锁性好5、 采用防爆型电机，无论在室内还是室外，均能保证阀门安全可靠运输动 作6、 本盲板阀可现场手动操作，也可远距离顺控7、 本盲板阀也可单独设计电气控制箱操作控制装置，本机出厂不配电气控制 箱，用户如需另订二、动作原理1、由阀开启到阀关闭夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指示灯显示），驱动电 机动作，带动闸板作逆时针转动到位，闸板关闭到位（指示灯显示），夹紧电机动 作，带动丝杆作顺时针转动，阀体夹紧到位（指示灯显示）完成阀门由开启到关闭的 全过程2、阀门由关闭到开启夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电 机动作，带动闸板作顺时针转动，闸板开启支位，（指示灯显示）完成阀门山关闭到 开启的全过程三、主要外形连接尺寸DN L D DI b n-dO n~dl 500 600 645 600 20 20-22 8-18 600 630 755 705 20 20-26 8-18700 630 860 810 20 24-26 4-18 800 800 975 920 35 24-30 4-18 900 8001075 1020 35 24-30 8-18 1000 800 1175 1120 35 28-30 8-18 1100 800 12751220 35 28-30 8-18 1200 800 1375 1320 35 32-30 4-30 1300 800 1475 142035 32-30 4-30 1400 850 1575 1520 35 36-30 8-33 1500 850 1690 1630 35 36-30 8-33 1600 850 1790 1730 35 40-30 8-33 1800 900 1990 1930 35 44-30 8- 39[F943X电动盲板阀】一、F943X电动盲板阀产品型号:F943X产品规格:DN300-DN2000适用温度:?120?, ?200? ?300?, ?450?适用介质:煤气及有毒、有害、易燃气体本系列盲板阀按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收国 内外先进技术基础上，自行研制开发的新一代产品。
广泛适用于工矿企业、环境保护等行 业的煤气、有毒气体介质管道中，作为可靠的切断装置F943X电动盲板阀曲左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈 钢补偿器、两个蜗轮传动机构等组成它是通过三根丝杆连成一体，并把三个阀 体分别固定在底座上，构成一个刚性结构体F943X电动盲板阀中阀体与右阀体用不锈钢膨胀管联接，左、中阀体分别用 三 根两端带左右梯形螺纹的丝杆联接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）三根丝杠中上面一根丝杆中间装有盲板，盲 板绕该轴心旋转下面两根丝杠在同样的部位上安装有盲板的定位块，F943X电 动盲板阀盲板旋转时可以防止盲板漂移，避免密封胶圈擦伤其中一根上装有蜗 轮传动机构，实现松开夹紧阀体的LI的结构简图二、F943X电动盲板阀主要结构特点1、 本阀山阀门本体、驱动装置，夹紧装置等组成2、 阀门本体采用三点式结构，结构紧凑、整体刚性好、重量好3、 阀体、阀板密封副采用不锈钢与橡胶组成的柔性密封副，密封可靠，密封 圈采用氟橡胶，耐高温，使用寿命长4、 夹紧机构采用丝杆螺母式，夹紧、松开动作迅速，自锁性好5、 采用防爆型电机，无论在室内还是室外，均能保证阀门安全可靠运作。
6、 本盲板阀可现场手动操作，也可远距离顺控7、本盲板阀也可单独设讣电气控制箱操作控制装置，本机出厂不配电气控制 箱，用户如需另订三、 F943X电动盲板阀动作原理1、 由阀开启到阀关闭：夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电 机动作，带动闸板作逆时针转动到位，闸板关闭到位（指示灯显示），夹紧电机动 作，带动丝杆作顺时针转动，阀体夹紧到位（指示灯显示）完成阀门山开启到关闭 的全过程2、 阀门由关闭到开启：夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指标灯显示），驱动电 机动作，带动闸板作顺时针转动，闸板开启到位，（指示灯显示）完成阀门由关闭 到开启的全过程四、 F943X电动盲板阀主要连接尺寸[F943X电动盲板阀F943X电动眼镜阀F9T43X电动推杆扇形盲板阀】一、电动推杆盲板阀产品特点：电动推杆扇形盲板阀乂名电动推杆扇形眼镜阀，电动推杆扇形翻板，主要III左 阀体、右阀体、阀杆、闸板、电动推杆等零件组成，并曲底座、支撑柱构成一个刚 性结构体密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈 设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。
电动推杆盲板阀 可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本 身装置手动操作公称压力 MPa 0. 25 0. 15 0. 10 0. 05密封试验压力 MPa 0. 275 0. 165 0. 11 0. 055强度试验压力 MPa 0. 375 0.225 0. 15 0. 075驱动源电动装置丁月青橡胶硅橡胶氟橡胶适用温度？-20-100 -20-200 -20-300适用介质煤气等有毒、有害、燃气体启闭时间S ?60主要零部件材料阀体、闸板为碳钢;丝杆为合金钢;螺母为猛铜合金、球墨铸铁;伸缩器为不锈钢上海利沪阀门有限公司产品型号:F943X所在地:上海产品描述：F943X型电动式盲板阀一、F943X型电动式盲板阀主要用途及产品概述F943X型电动式盲板阀符合GB622-86《工业企业煤气安全规程》的规定，在阀 门处于关闭状态时，能绝对切断管路系统中介质，是一种可靠切断气体介质的安全 设备F943X型电动式盲板阀广泛应用于冶金行业煤气、烟气、含尘气体及空气等管 路系统的除尘环保设施中F913X型电动式盲板阀可以实现远距离开启和关闭，可 靠切断气体介质，是一种理想的煤气及有毒气体管路绝对切断的安全控制阀门。
F913X型电动式盲板阀F943X型电动式盲板阀（结构图）二、 F943X型电动式盲板阀性能规范产品型号F943X型工作温度＜200?公称通径DN150-DN2000启闭时间＜60S公称压力MPa 0. 05 0. 15 0.25适用介质 空气，烟气，煤气，尘气密封压力MPa 0. 065 0. 17 0. 275驱动源三相380V强度试验压力MPa 0. 075 0.25 0. 375法兰连接 符合GB2555-81三、 F943X型电动盲板阀结构概述：F943X型电动盲板阀外形结构如图所示，该阀门山左阀体、中阀体、右阀体、 扇形盲板、丝杆螺母付、杠杆、不锈钢补偿器、电动推杆等组成它是通过三根支 丝杆联成一体，并把三。
