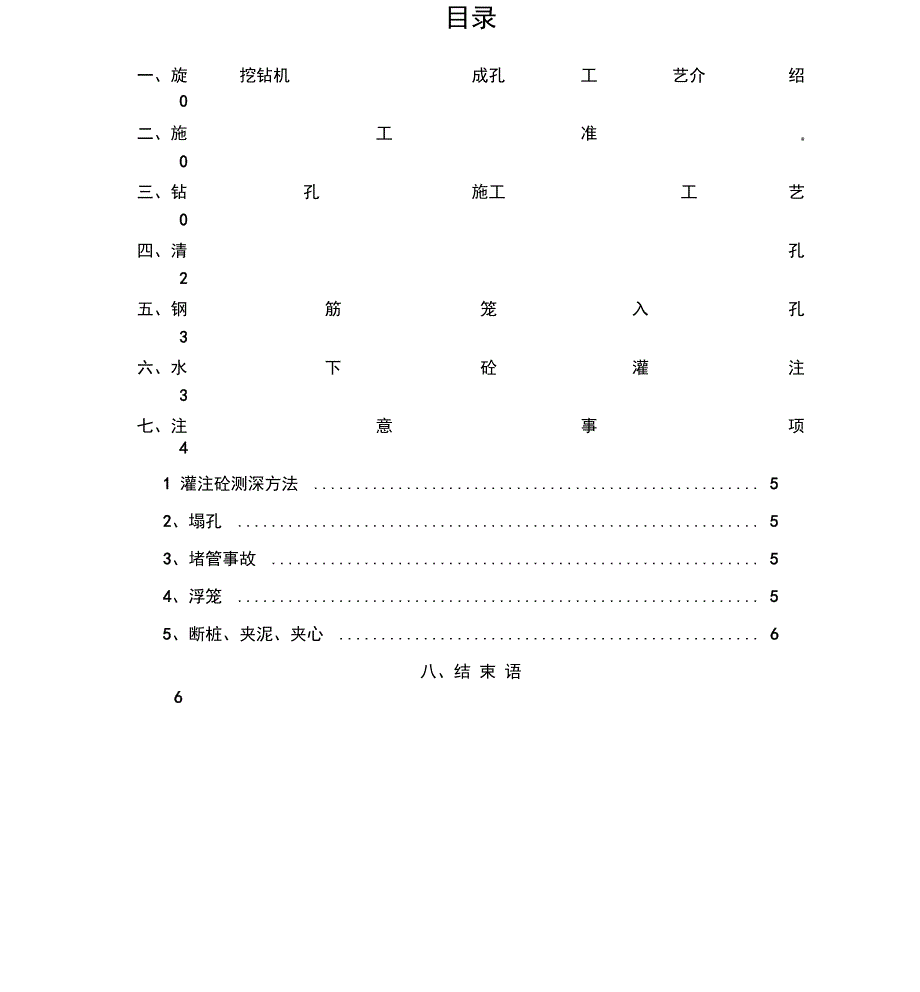

目录一、旋0挖钻机成孔工艺介绍二、施工准备0三、钻孔施工工艺0四、清孔2五、钢筋笼入孔3六、水下砼灌注3七、注意事项41 灌注砼测深方法 52、塌孔 53、堵管事故 54、浮笼 55、断桩、夹泥、夹心 6八、结 束 语6、旋挖钻机成孔工艺介绍旋挖钻机成孔是通过底部带有活门的桶式钻头的回转，直接将土旋入钻头内， 然后 再由钻机提升装置和伸缩式钻杆将钻头提出孔外卸土，如此循环往复，直 至成孔的 过程旋挖钻机适用于各种土质地层、砂性土、砂卵砾石层和中等硬 度以下基岩的 施工工艺流程：钻机就位幵孔 T 设置护筒并注入稳定液(泥浆)1 旋挖钻进 T 清孔 T 下放 钢筋笼 T 插入混凝土导管 T 二次清底 T 灌注混凝土成桩 T 拔出导管 T 拔出护筒二、 施工准备1、 钻孔前施放桩位点，放样后四周设护桩并复测，误差控制在 5mm 以内2、 钻机就位应保持平稳，不发生倾斜、位移，钻头对准孔位后进行开孔3、 设置护筒：根据桩位点设置护筒，护筒的内径应大于钻头直径 100mm， 护 筒位置应埋设正确稳定， 护筒中心和桩位中心偏差不得大于 50mm 倾斜度的 偏差不 大于 1%，护筒与坑壁之间应用粘土填实。
护筒的埋设深度： 在粘性土中 不宜小于 1m,在砂土中不宜小于护筒应高出地面20〜30cm4、 泥浆制备：现场布设制浆池，及沉淀池，并用循环胶管连接入孔泥 浆性 能指标,应按钻孔方法和地质情况确定并应符合下列规定：1) 黏度：一般地层 16〜22,松散易坍底层 19〜28so2) 含砂率：新制泥浆不大于 4%3) 胶体率：不小于 95%o4) pH 值：应大于5、 钢筋笼制作：因摩擦桩桩深交大,钢筋笼的制作应分节加工,现场分 节入 孔焊接加工下料时必须按要求对接头进行错幵三、 钻孔施工工艺1、 护筒顶面、原地面标高进行测定,钻机的性能状态检查良好的基础上, 钻 机才能就位钻机就位前,底架应垫平,保持稳定,不得产生位移和沉陷 钻杆中 心与护筒中心偏差不得大于 5cmo2、 开孔时,要保证钻头对准桩位,预防孔斜和桩位偏差,应使初成孔壁 竖 直、圆顺、坚实起初,钻机要轻压慢转渐渐进入,待钻头全部进入地层后 方可加 速钻进幵孔及整个钻进过程中,始终保持孔内水位高于地下水位〜, 高于护筒底脚以上并低于护筒顶〜,以保持足够的泥浆压力以维护孔壁稳定, 不致泥浆外溢，同时保证文明施工，在钻进过程中取渣和停钻后，应及时向孔内 补充水或泥浆，保持孔内水位高度、泥浆比重及黏度。
3、因钻头在孔内提升过程中泥浆在孔壁和钻头之间流动，若升降速度过 大，则 泥浆流动将加大对孔壁的冲刷，容易造成孔壁坍塌，因此需要控制钻头 的提升速 度同时钻孔过程中还要考虑地质情况，当由硬地层钻到软地层时， 可适当加快钻 进速度；当软地层变为硬地层时，要减速慢进；在易缩径的地层 中，应适当增加扫 孔次数，防止缩径；对硬塑层采用快转速钻进，以提高钻进 效率；到砂层后，钻机 操作要轻提，轻放，不要强行加压，并适当增加泥浆比 重和粘度4、钻孔过程中，记录成孔过程的各种参数，如钻进深度、地质特征、钻 孔时间 等情况，记录必须认真、及时、准确、清晰钻孔过程中每隔 2 米及时 捞取渣样， 检查并记录土层变化情况，5、成孔达到设计深度时，技术人员及时对孔位、孔径、孔深、孔形及竖 直度进 行检验，孔深控制以测绳测出的周边四点平均值为准，垂直度用验孔器 检测为准， 并及时报设计院地质工程师及监理工程师验收，合格后方可进行下 道工序四、清孔1、钻孔至设计高程，检查确认钻孔合格后，应即进行清孔将钻斗留在 原处机 械旋转数圈，将孔底沉淀物尽量装入旋挖斗内，提钻甩渣，清孔必须彻 底, 避免隔 时过长以致泥浆沉淀，引起钻孔坍塌。
2、 清孔应达到以下标准：孔内排出或抽出的泥浆手摸无 2〜3mn 颗粒，泥 浆比重不大于，含砂率小于 2%黏度 17〜20s ;浇筑水下混凝土前孔底沉渣厚 度不大 于20cm严禁采用加深钻孔深度方法代替清孔3、清孔是钻孔灌注桩保证成桩质量的重要一环，通过清孔确保桩孔的各 项质量 指标、孔底沉渣厚度、泥浆指标和孔壁泥垢等符合桩孔质量要求若因 下钢筋笼导 致沉淀时间较长，则应在孔内下入钢筋笼，安装好灌浆导管后用水泵施行二 次清 孔作业二次清孔方法：在导管顶部安装一个弯头和皮笼，用泵将泥浆压 入导管 内，再从孔底沿着导管置换沉碴，过程中要测量泥浆的各项指标，同时 用测锤测量 沉淀厚度，确保沉渣厚度不大于 20cm 完成后立即进行砼浇筑五、钢筋笼入孔起吊点设在钢筋笼箍筋与主筋连接处，且吊点对称并一次性起吊吊放钢 筋笼入 孔时应对准孔位，保持垂直，轻放、慢放入孔，不得左右旋转，若遇阻 碍应停止下放， 查明原因进行处理，严禁高提猛落和强制下入下放钢筋笼时 要求有技术人员在场， 现场测护筒顶标高，准确计算吊筋长度，以控制钢筋笼 的桩顶标高及钢筋笼上浮等问 题分节吊装钢筋笼：由于钢筋笼过长，吊车无法一次性起吊，钢筋笼采用分 节预制， 分节吊装。
先将底部节钢筋笼入孔，用钢管将钢筋笼在孔口固定，吊 车吊装上部钢筋 笼，与底部钢筋笼对齐后，对主筋进行焊接主筋焊接完毕将 箍筋按设计缠绕，然后 可将钢筋笼入孔六、水下砼灌注导管安装：导管应采用直径为 25〜30cm 的钢管，底节长度应不小于 4m, 中间节 2〜3m 配 2〜3 节〜的短管，作为调整节导管内壁应光滑、圆顺、无 明显凹凸，内 径一致、其偏差不大于土 2mm 接口严密导管使用前进行试拼 和水密性试验，拼接 是导管底面应均匀放置枕木，按自下而上顺序编号和标示 尺度导管内部注水，并 利用空压机进行打压，压力为孔底静水压力的倍打 压的同时检查导管有无漏水 点导管组装后轴线偏差，不超过钻孔深的 ％并不大于 10cm 下放过程中保持 导管 位置居中，轴线顺直，逐步沉放，防止卡挂钢筋笼和碰撞孔壁导管长度 按孔深和 工作平台高度决定导管安装后，其底部距孔底有 30cm〜50cm 的距离浇筑水下混凝土前应检查沉渣厚度，同时对孔内泥浆进行循环沉渣厚度 应满 足不大于 10cm 如沉渣厚度超出规范要求， 则利用导管进行二次清孔 同 时利用泥 浆比重计三件套， 对泥浆进行检测； 确保泥浆性能指标符合规范要求。
上报监理 检验合格后，方可进入下道工序混凝土的首盘量要满足混凝土入孔后，导管埋入混凝土 1〜3m首盘混凝土需用量由计算确定，要保证首批混凝土浇筑后导管埋入混凝土中的深度《，并能填充导管底部间隙在整个砼浇筑时间内，导管口应埋入混凝土内至少,V77hl—井孔砼面高度达到He时，导管内砼柱平衡导管外 水（或泥浆）压所需要的高度，即hl> hw rw/reW w t?h2—导管初次埋深（h2 >）h3—导管底端至钻孔底间距，Hw—井孔内砼面以上 水或泥浆深度He—灌注首批砼时所需井孔内砼面至孔 底的高度首盘混凝土可采用自由塞隔水（充气球胆），球胆直径大小能自由通过导管即可在实际操作中投入球胆、放入锥 塞，当砼灌满漏斗立即拔起塞子，继续向漏斗补加砼，使砼 连续浇注完成首浇后灌注砼要连续从漏斗口边侧溜滑入导 管内，不可一次放满，以免产生气囊要准确测量砼灌注深度和导管埋深后方可拔管导管埋深不得大于 6m,也不得小于2m为确保桩顶质量在桩顶设计标高以上加灌一定高度，一般在（规范 1m）o灌注 将近结束时由于导管内砼柱高度减少，超压力降低，如砼顶升困难可适当减小导管 埋深使灌注工作顺利进行在拔出最后一节长导管时速度要慢，避免孔内上部泥浆 压入桩中。
导管提升时应保持轴线竖直和位置居中，逐步提升如导管挂钢筋骨架，可转动导 管，使其脱幵钢筋骨架后，再移到钻孔中心拆除导管动作要快，时间一般不宜超过 15min要防止螺栓、橡胶垫和工具等掉入孔中同时要注意安全已拆下的管节要立即清洗干净，堆放整齐混凝土灌注到接近设计标高时，要计算还需要的混凝土数量（计算时应将导管内及 罐车内的混凝土数量估计在内），通知拌和站按需要拌制数，以免造成浪费 在灌注将近结束时，由于导管内混凝土柱高减小，超压力降低，而导管外的泥浆及 所含渣土稠度增加，相对密度增大•如在这种情况下出现混凝土顶升困难时 ，可在孔内加水稀释泥浆，并掏出部分沉淀土，使灌注工作顺利进行在拔出最 后一 段长导管时，拔管速度要慢，以防止桩顶沉淀的泥浆挤入七、注意事项1、灌注砼测深方法灌注水下砼时， 应经常探测孔内混凝土面至孔口的深度， 以控制导管埋深 如探测不准确，将造成埋深过浅，导管提漏，埋管过深拔不出或断桩事故因 此， 现场施工值班人员需高度重视测深采用重锤法，重锤的形状是锥形，底 面直径不 小于10cm重量不小于5kg用绳系锤吊入孔内，使之通过泥浆沉淀 层而停留在砼表 面（或表面下 10〜20 厘米）根据测绳所示锤的沉入深度作为砼灌注深度。
在快接近桩顶面时，由于沉淀增加和泥浆变稠的原因，就容易发 生误测 探测时必须要仔细，并以灌注砼的数量校对以防误测2、 塌孔钻孔中发生坍孔后，应查明原因和位置，进行分析处理坍孔不严重时， 可采 用加大泥浆比重、加高水头、埋深护筒等措施后续钻进；坍孔严重时，回 填重新钻 孔冲击法钻孔时，可投黏土块夹小片石，用低锤冲击将黏土块和小 片石挤入孔壁 控制坍孔在松散粉沙土或流沙中钻孔时，应控制进尺速度，选用较大相对密度、黏 度、 胶体率的泥浆或高质量的泥浆发生孔口坍塌时，可立即拆除护筒并回填钻孔，重新埋设护筒再钻 如发生孔 内坍塌，判明坍塌位置，回填砂和黏质土混合物到坍孔处以上1m〜2m 如坍孔严重时应全部回填，待回填物沉积密实后再进行钻进3、 堵管事故提升导管 2m 左右，在孔口板上上下振动，让混凝土在其自重力作用下压 出导 管，或使用高频振动器安置在导管顶部，开启振动器可以使管内混凝土因 振动液化 原理而压出导管以上办法无法解决，证明导管被堵严重，应立即提 离混凝土面， 采用球内胆止水，重新下导管及安装大斗浇入混凝土在两混凝 土面交接处反复捣 插，使其混合均匀，重新浇入混凝土强度等级应提高一级。
该办法应该在孔内混凝 土初凝时间不到方可使用，并作好浇筑记录4、浮笼 混凝土浇筑期间，当混土浇筑面接近全配筋钢筋笼底部时，要严格控制混 凝土的浇筑速度，一定要慢慢浇筑，严禁抖管，待确认混凝土面高于全配筋钢 筋笼 底部 4〜 5 米、确认导管底部高出全配筋部分底标高 2 米以上再恢复至正 常浇筑 速度泥浆比重过大或泥浆中含砂率过大也会导致浮笼，由于导管挂住钢筋笼， 故在提管过程也会造成浮笼，此时应顺时针旋转导管，让钢筋笼自动脱离导管 接头 法兰5、断桩、夹泥、夹心该事故在施工过程中须严格禁止，因此要严格按照施工工艺、技术标准来 控制 施工过程可以通过以下几方面加以预防：1) 浇筑混凝土应及时连续，中途停顿时不宜超过 30min2) 二次清孔时孔内沉渣须清理干净，同时泥浆比重应调到以下3) 质量不合格的混凝土不允许浇入孔内，应退回重新搅拌4) 在浇筑结束后，应注意假灌现象，严禁距混凝土面 4 6m 处混凝土与 浮浆混合，并利用导管自身反复捣插5) 在提升导管前， 用测绳吊测锤测定混凝土表面标高， 根据已拆卸管。
