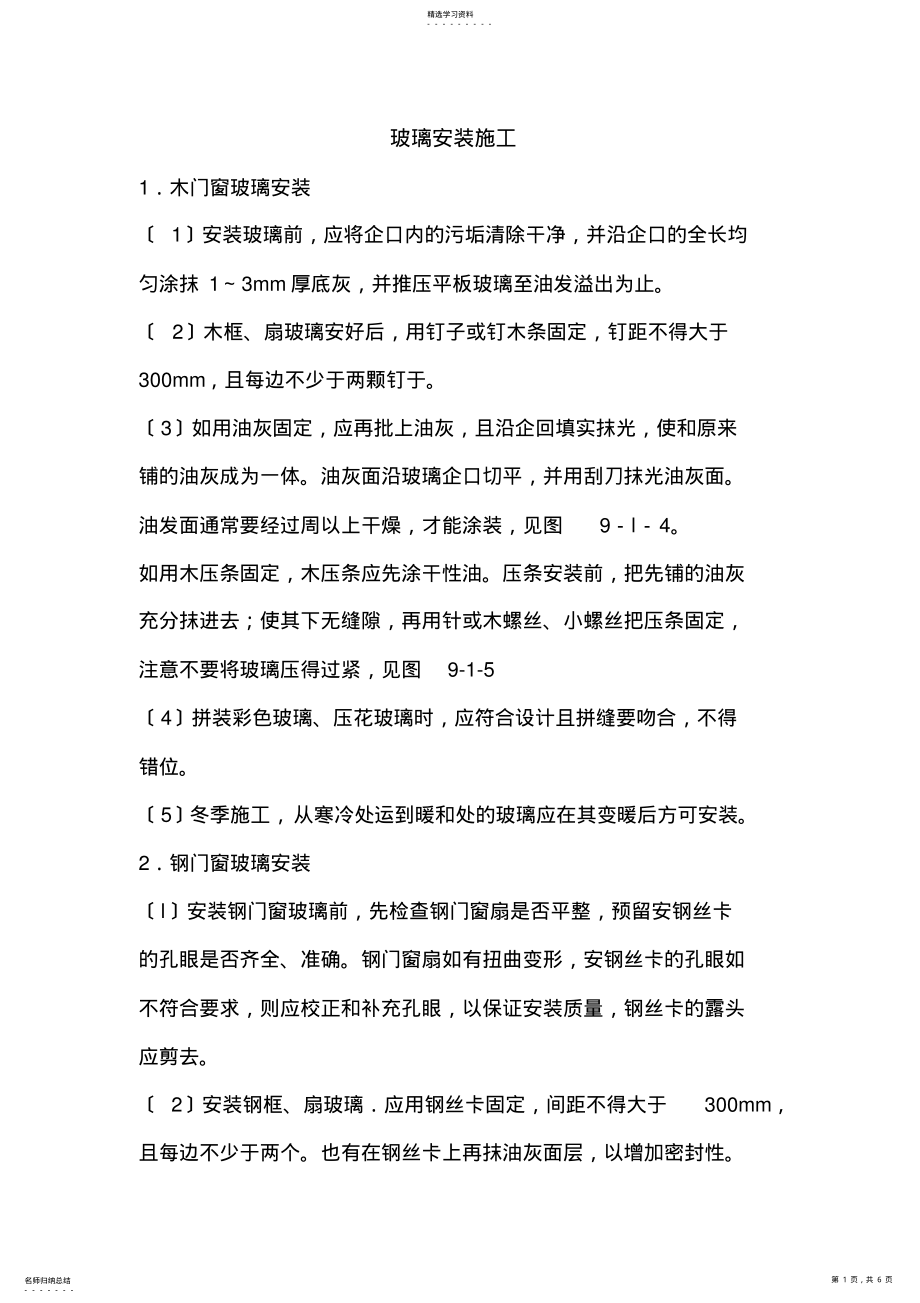

玻璃安装施工1木门窗玻璃安装 1安装玻璃前，应将企口内的污垢清除干净，并沿企口的全长均匀涂抹 13mm 厚底灰，并推压平板玻璃至油发溢出为止 2木框、扇玻璃安好后，用钉子或钉木条固定，钉距不得大于300mm，且每边不少于两颗钉于3如用油灰固定，应再批上油灰，且沿企回填实抹光，使和原来铺的油灰成为一体油灰面沿玻璃企口切平，并用刮刀抹光油灰面油发面通常要经过周以上干燥，才能涂装，见图9l4如用木压条固定，木压条应先涂干性油压条安装前，把先铺的油灰充分抹进去；使其下无缝隙，再用针或木螺丝、小螺丝把压条固定，注意不要将玻璃压得过紧，见图9-1-5 4拼装彩色玻璃、压花玻璃时，应符合设计且拼缝要吻合，不得错位5冬季施工，从寒冷处运到暖和处的玻璃应在其变暖后方可安装2钢门窗玻璃安装l安装钢门窗玻璃前，先检查钢门窗扇是否平整，预留安钢丝卡的孔眼是否齐全、准确钢门窗扇如有扭曲变形，安钢丝卡的孔眼如不符合要求，则应校正和补充孔眼，以保证安装质量，钢丝卡的露头应剪去 2安装钢框、扇玻璃应用钢丝卡固定，间距不得大于300mm，且每边不少于两个也有在钢丝卡上再抹油灰面层，以增加密封性精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 1 页，共 6 页3如用油灰固定，则油灰应填实抹光，见图916。
如用橡皮垫，应先将橡皮垫嵌入我口内，并用压条和螺钉固定，见图9-174如采用压条固定，通常在四边或两边加压条密封材料主要用密封胶5拼装彩色玻璃、区花玻璃时，应与设计图案吻合，不得错位、斜曲和松动玻璃的朝向应符合设计要求6做好安装后的清洁工作3工业厂房斜天窗框、扇玻璃安装1通常，工业厂房斜天窗框、扇采用夹丝玻璃2斜天窗玻璃应顺流水方向盖叠安装，其盖叠长度：斜天窗坡度25，不小于 30mm；坡度 25，不小于 50mm3盖叠处应用钢丝卡固定，并在盖叠缝隙中垫油绳，用防锈油灰嵌塞密实4当焊接、切割、喷砂等作业可能损伤玻璃时，要注意防护，严禁火花、砂子等溅到玻璃上4围护墙、隔断、顶棚玻璃砖安装1安装前先检查围护墙、隔断、顶棚镶嵌玻璃砖的骨架与结构的连接是否牢固，隔断的上框的顶面与结力楼盖间是否留有适量缝隙，以免结构稍有沉降或变形而压碎玻璃砖2玻璃安装时应排列均匀整齐，外表平整；嵌缝的油灰或胶泥应饱满密实3安装磨砂玻璃和压花玻璃时，磨砂玻璃的磨破面应向室内，压精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 2 页，共 6 页花玻璃的花纹宜向室外4楼梯间和阳台等的围护结构也称拦河，见本篇第二章安装钢化玻璃时， 应用卡紧螺丝或区条镶嵌固定，玻璃与围护结构的金属框格相接处，应衬橡胶垫或塑料垫。
四安装施工注意事项在施工时，有几种特种玻璃的安装应特别加以注意1压花玻璃安装1压花面易胜且通水变透亮，看得见东西，所以压花面应装在室内侧，且要根据使用场所的条件酌情选用2菱形、方形压花的玻璃，相当于块状透镜从靠近玻璃时，完全可以看到面里，所以应根据使用场所选用2夹丝玻璃安装1夹丝玻璃在剪断时，切口部分易环切口部分的强度约为普通玻璃的十六，因此比普通玻璃更易产生热断裂现象2夹丝玻璃的线网外表是经过特殊处理的，一般不易生锈可切口部分未经处理，所以遇水易生锈严重时，由于体积膨胀，切口部分可能产生裂化，降低边缘的强度，这是热断裂的原因3中空玻璃安装1中空玻璃朝室外一面一般用钢化玻璃采用硅橡胶树脂加有机物配成的有机硅胶粘剂与窗框、扇粘结；朝室内一面衬垫橡胶皮压条，用螺丝固定这样，既可防玻璃松动，又可防窗框与玻璃的缝隙漏水精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 3 页，共 6 页2中空玻璃的中间是干燥的空气或真空，作窗用时，中间不会产生水汽或水露， 噪声可减弱 1/2 ， 具有良好的保温、 隔热和隔声作用因此，安装过程中特别应注意不得碰伤，以防影响功能效果。
3选用玻璃原片厚度和最大使用规格，主要决定于使用状态的风压荷载对于四周固定垂直安装的中空玻璃，其厚度及最大尺寸的选择条件是：玻璃最小厚度所能承受的平均风压双层中空玻璃所能承受的风压为单层玻璃的 1 5 倍 最大平均风压不超过玻璃的使用强度玻璃最大尺寸所能承受的平均风压工程验收一、质量要求材料质量要求1玻璃和玻璃砖的品种、规格和颜色应符合设计要求；质量应符合有关材料标准2油灰用熟桐油等天然平性油拌制，用其它材料拌制的油灰，必须经试验合格后，方可使用 3油灰应具有塑性，嵌抹时不断裂，不出麻面，油灰在常温下，应在 20d内硬化用于钢门窗玻璃的油灰，应具有防锈性现场拌制油灰的配合比：碳酸钙粉：混合油 =100：1314，其中混合油的配合比：三线脱蜡油：精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 4 页，共 6 页熟桐油：硬脂油：松香 =63：30：21：49 4夹丝玻璃的裁割边缘上宜刷涂防锈涂料5镶嵌用的镶嵌条、定位垫块和隔片、填充材料、密封胶等的品种、规格、断面尺寸、颜色、物理及化学性质应符合设计要求合成橡胶定位垫块和隔片以氯丁橡胶为宜的硬度直分别为邵氏硬度8090 度及 4555 度。
6当上述材料配套使用时，其相互间的材料性质必须相容当安装中空玻璃或夹层玻璃时， 上述材料和中空玻璃的密封胶或玻璃的夹层材料，在材性方面必须相容二工程质量要求1安装好的玻璃应平整、牢固，不得有松动现象；2油灰与玻璃及裁口应粘贴牢固，四角成八字形，外表不得有裂缝、麻面和皱皮；a油灰与玻璃及裁口接触的边缘应齐平，钉子、钢丝卡不得露出油灰外表；4木压条接触玻璃处，应与裁口边缘齐平木压条应互相紧密连接，并与裁口紧贴；5密封条与玻璃、玻璃槽口的接触应紧密、平整，并不得露在玻璃槽口外面；用橡胶垫镶嵌玻璃， 橡胶垫应与裁口、 玻璃及压条紧贴，并不得露在任条外面；密封胶与玻璃、玻璃槽口的边缘应粘结牢固，接缝齐平；6墙、隔断及顶棚安装的玻璃砖，不得移位、翘曲和松动，其接精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 5 页，共 6 页缝应均匀、平直、密实；7拼接彩色玻璃、压花玻璃的接缝应吻合，颜色、图案应符合设计要求精选学习资料 - - - - - - - - - 名师归纳总结 - - - - - - -第 6 页，共 6 页。
