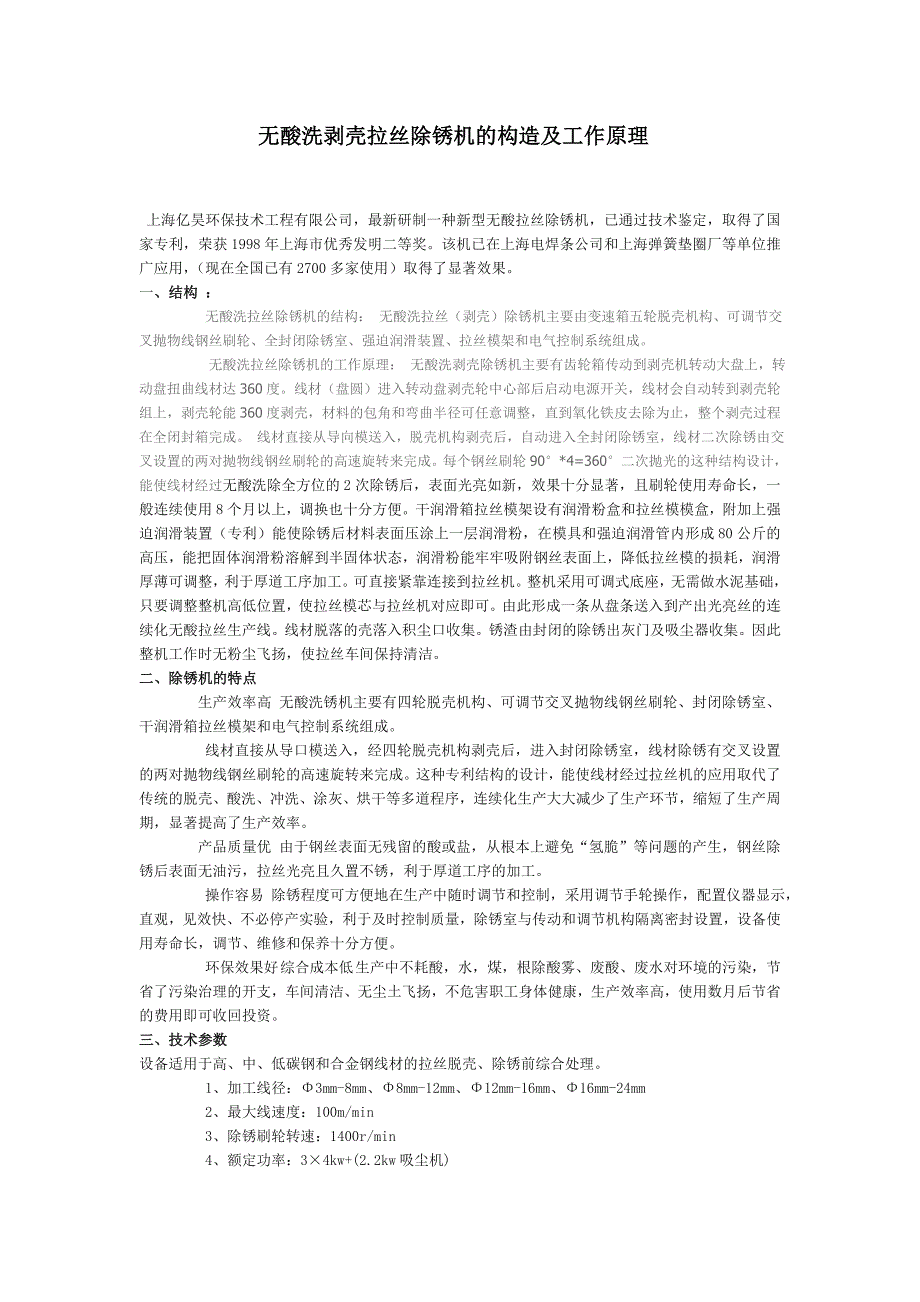

无酸洗剥壳拉丝除锈机的构造及工作原理上海亿昊环保技术工程有限公司，最新研制一种新型无酸拉丝除锈机，已通过技术鉴定，取得了国家专利，荣获 1998 年上海市优秀发明二等奖该机已在上海电焊条公司和上海弹簧垫圈厂等单位推广应用， （现在全国已有 2700 多家使用）取得了显著效果一、结构 ： 无酸洗拉丝除锈机的结构： 无酸洗拉丝（剥壳）除锈机主要由变速箱五轮脱壳机构、可调节交叉抛物线钢丝刷轮、全封闭除锈室、强迫润滑装置、拉丝模架和电气控制系统组成 无酸洗拉丝除锈机的工作原理： 无酸洗剥壳除锈机主要有齿轮箱传动到剥壳机转动大盘上，转动盘扭曲线材达 360 度线材（盘圆）进入转动盘剥壳轮中心部后启动电源开关，线材会自动转到剥壳轮组上，剥壳轮能 360 度剥壳，材料的包角和弯曲半径可任意调整，直到氧化铁皮去除为止，整个剥壳过程在全闭封箱完成 线材直接从导向模送入，脱壳机构剥壳后，自动进入全封闭除锈室，线材二次除锈由交叉设置的两对抛物线钢丝刷轮的高速旋转来完成每个钢丝刷轮 90°*4=360°二次抛光的这种结构设计，能使线材经过无酸洗除全方位的 2 次除锈后，表面光亮如新，效果十分显著，且刷轮使用寿命长，一般连续使用 8 个月以上，调换也十分方便。
干润滑箱拉丝模架设有润滑粉盒和拉丝模模盒，附加上强迫润滑装置（专利）能使除锈后材料表面压涂上一层润滑粉，在模具和强迫润滑管内形成80 公斤的高压，能把固体润滑粉溶解到半固体状态，润滑粉能牢牢吸附钢丝表面上，降低拉丝模的损耗，润滑厚薄可调整，利于厚道工序加工可直接紧靠连接到拉丝机整机采用可调式底座，无需做水泥基础，只要调整整机高低位置，使拉丝模芯与拉丝机对应即可由此形成一条从盘条送入到产出光亮丝的连续化无酸拉丝生产线线材脱落的壳落入积尘口收集锈渣由封闭的除锈出灰门及吸尘器收集因此整机工作时无粉尘飞扬，使拉丝车间保持清洁二、除锈机的特点 生产效率高 无酸洗锈机主要有四轮脱壳机构、可调节交叉抛物线钢丝刷轮、封闭除锈室、干润滑箱拉丝模架和电气控制系统组成线材直接从导口模送入，经四轮脱壳机构剥壳后，进入封闭除锈室，线材除锈有交叉设置的两对抛物线钢丝刷轮的高速旋转来完成这种专利结构的设计，能使线材经过拉丝机的应用取代了传统的脱壳、酸洗、冲洗、涂灰、烘干等多道程序，连续化生产大大减少了生产环节，缩短了生产周期，显著提高了生产效率产品质量优 由于钢丝表面无残留的酸或盐，从根本上避免“氢脆”等问题的产生，钢丝除锈后表面无油污，拉丝光亮且久置不锈，利于厚道工序的加工。
操作容易 除锈程度可方便地在生产中随时调节和控制，采用调节手轮操作，配置仪器显示，直观，见效快、不必停产实验，利于及时控制质量，除锈室与传动和调节机构隔离密封设置，设备使用寿命长，调节、维修和保养十分方便环保效果好 综合成本低 生产中不耗酸，水，煤，根除酸雾、废酸、废水对环境的污染，节省了污染治理的开支，车间清洁、无尘土飞扬，不危害职工身体健康，生产效率高，使用数月后节省的费用即可收回投资三、技术参数 设备适用于高、中、低碳钢和合金钢线材的拉丝脱壳、除锈前综合处理1、加工线径：Φ3mm-8mm、Φ8mm-12mm、Φ12mm-16mm、Φ16mm-24mm2、最大线速度：100m/min3、除锈刷轮转速：1400r/min4、额定功率：3×4kw+(2.2kw 吸尘机) 5、外形尺寸：2600mm×1250mm×1280mm（长×宽×高）6、本机钢刷规格 Φ420×250×80（本机采用凹缘的移动斜刷是国内首创，本机采用航空钢丝“65si2MnA”制成钢刷幅条，效果显著，是国内外创举）7、整机重量：1400kg8、尘机重：65kg9、每台设备 8 小时可处理 Φ6.5-8mm 线材 8-10 吨左右 。
10、本机处理的光丝耐锈时间在一般室内可达 6 个月以上11、每加工一吨材料的钢丝刷不超过 0.01，也就是 2500-3000 吨换一套钢刷12、除锈机剥壳轮使用寿命 8000-10000 吨换一套（共四个）13、实现多道工序联合成自动生产线，每吨拉丝成本比传统工艺可降低 49 元左右（不包括磷化）以下是上海电焊条公司和部分用户使用无酸拉丝除锈机前后情况： 1、酸消耗 5 吨/月，900 元/T年费用 5.4 万元；2、上浆灰泡制，每月肥皂、羊油、石灰成本合计 1878 元，年费用 2.25 万元；3、自来水每月 2236.6t，按 2.02 元/t 计，年费用 5.5 万元；4、煤球 3.5t/月，合计 2205 元/月，年费用 2.7 万元；5、外包工 16 名，酸雾修理工 1 名，年工资 29.8 万元；6、不可预测的修理费用项目多，如行车电器机械处理费、酸雾处理费、酸缸治漏费，酸洗的蒸汽费用等综合费用每年最低也要 5 万元7、以上几项总支出费用为 56 万元/a由于无酸拉丝工艺环节少，无酸拉丝除锈机造价低，维护方便，可减少 2/3 的人员，无需蒸汽加热等一系列优点，所以可把旧工艺中支出的 56 万元/a的大部分节约下来。
四、结语 在环境保护日益受到重视的今天，无酸拉丝除锈机的发明和成功应用，对拉丝行业是一项投资少，见效快的有利于环保和增产节约的技术改造新途径该设备的应用大大减轻了劳动程度，改善了车间的工作环境，消除了废酸污染排放，会降低了生产成本和能耗，为钢丝表面清洗开创了一条新途径，达到了国内领先水平为防止工业污染，实行清洁生产创造了有利条件，经济效益和社会效益明显。
