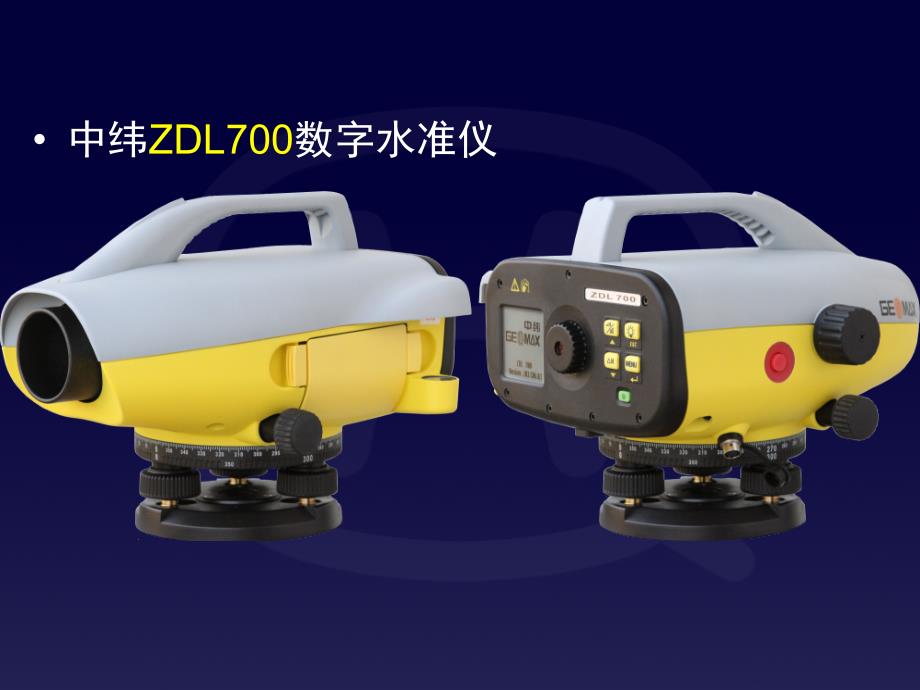

•中纬ZDL700数字水准仪 •1) ZDL700数字水准仪测量原理•标尺条形码影像入射到分光镜4时•可见光影像成像在十字丝分划板6,供目视观测•红外光影像成像在CCD阵列传感器5 •传感器将接收到的光图像→数字信号•给处理器，与机内事先存储的标尺条形码•本源数字信息进行相关比较•当两信号处于最佳相关位置时•获得水准尺水平视线读数和视距读数•输出到屏幕显示 •2) ZDL700数字水准仪的技术参数 •望远镜放大倍数——24ו磁阻尼摆式补偿器安平视线•补偿范围——±10',安平精度——±0.35"•与玻璃钢条码尺ZSF201配合使用•1km往返测高差中数中误差——±0.7mm•屏幕显示的最小中丝读数——0.01mm•测距范围——2m~105m,最小显示视距——1mm•内存可存储3000个测点数据•4节AA电池供电,可供连续测量14h •4节AA电池供电,可连续测量12h •使用仪器标配的ZDC102数据线•连接仪器的RS-232接口与PC机的USB口•用通讯软件将仪器内存的测量数据下载→PC机 •USB数据线——ZDC102 •3) 开机界面与按键功能 •按 键开机,当显示中纬商标信息时•按 键以外的任意键,显示机载软件版本信息•自动进入测量模式界面。
•瞄准条码尺并调焦,按 键测量 •按 键进入菜单模式•按 键向上或按 键向下移动光标•按 键执行光标行命令•按 键返回上级菜单直至退出菜单模式 •菜单模式总图 •4) 测量模式•(1) 视距与视线高测量(不用内存)•按 键进入菜单模式,•按 或 键移动光标到“5.记录”行按 键 •移动光标到“关”按 键 •使望远镜瞄准条码尺并调焦•按 键测量,按 键——切换至视线高测量•再按 键——切换至视距测量•再按 键——返回视距与视线高测量 •(2) 高差、高程、视距与视线高测量(不用内存)•输入基准点已知高程,测量基准点条码尺•获取仪器视线高程,重复测量多个前视点条码尺•显示基准点→前视点高差,前视点高程•按 键进入该命令,按 键退出该命令 •(3) 带点号的视距与视线高测量(使用内存)•菜单模式设置“记录”为“内存”•测量模式即为带点号的视距与视线高测量•可在菜单模式执行“输入点号”命令设置起始点号 •(4) 带点号的高差,高程,视距,视线高测量(使用内存)•输入基准点点号,已知高程,测量基准点条码尺•获取仪器视线高程,重复测量多个前视点条码尺•显示基准点→前视点高差,前视点高程•每测量完一个前视点,点号自动增加1•按 键进入该命令,按 键退出该命令。
•(5) 单次测量与跟踪测量•使望远镜瞄准条码尺,按 键——启动单次测量•状态行左侧显示“测量”,测量中途按 键为中断测量•按住 键1~2s后松开——启动跟踪测量•状态行左侧显示“跟踪”•按 或 或 键为中断跟踪测量 •(6) 倒置标尺测量•① “倒尺测量”设置为“开”,状态行显示 图标•只能对倒立条码尺测量,显示的“视线高”为负数•当测量正立条码尺时,显示E114错误 •② “倒尺测量”设置为“关”,状态行显示 图标•只能对正立条码尺测量,显示的“视线高”为正数•当测量倒立条码尺时,显示E114错误 •③ “倒尺测量”设置为“自动”,状态行不显示标尺图标•对正立与倒立条码尺都能测量•常用于测量建、构筑物的净空高度•测量模式按 键测量建筑物地板至楼板高 •5) 程序测量•菜单模式“程序”命令下——6个水准测量命令•ZDL700的水准测量等级分为二、三、四等 •(1) 四等水准测量•一站观测顺序——后(B)—后(B)—前(F)—前(F)•对每把条码尺连续测量两次•按 键进入菜单模式•移动光标到“1.程序”行按 键•移动光标到“3.四等水准测量”行按 键•输入水准线路名——本例为1。
•瞄准后视点条码尺,按 键测量,按 键保存•再按 键测量,按 键保存；•瞄准前视点条码尺,按 键测量,按 键保存•再按 键测量,按 键保存 •屏幕显示本站高差,前视点高程结果•按 键后——继续按 键开始下一站测量 •完成一个测段水准线路测量后•按 键——结束本次线路水准测量•屏幕显示测站数类别——偶数/奇数•高差之和,闭合差限差 •(2) BF后前水准测量•一站观测顺序——后(B)—前(F)•对每把条码尺只测量一次•按 键进入菜单模式•移动光标到“1.程序”行按 键•移动光标到“4.BF”行按 键 •瞄准后视点条码尺,按 键测量,按 键保存•瞄准前视点条码尺,按 键测量,按 键保存•按 , 或 键，再按 键为退出BF测量 •6) 数据管理•仪器内存三类存储器•① 测量存储器——存储所有测量点数据•② 固定点存储器——存储基准点测量数据•③ 野外测量报告•内存最多可存储3000个数据块•按 键进入菜单模式•移动光标到“4.数据管理”行按 键。
•(1) 查看数据•本例显示执行“程序/四等水准测量”命令•测量四站的最后一次测量界面•按 键为向后查看测量数据•或按 键为前后查看测量数据•@1——表示线路名为1 •(2) 删除全部数据•删除内存的全部数据 •7) 数据通讯•使用GeoMax PC Tools软件•能将仪器内存测量数据下载到PC机•GeoMax PC Tools软件——•中纬全站仪,数字水准仪,GNSS•与PC机数据通讯的通用软件•安装程序为光盘文件——•“\全站仪通讯软件\中纬\Setup.exe”,WinXP桌面图标 •(1) 测量数据下载•用标配数据线ZDC102连接ZDL700与PC机通讯口•执行光盘文件“全站仪通讯软件\中纬\ZDC102驱动\SETUP VCPInstaller.exe”,安装数据线驱动程序 •在PC机启动GeoMax PC Tools通讯软件•左键单击 图标启动“水准仪”通讯窗口 •左键单击“数据下载”图标•启动“数据交换管理器”窗口•窗口左侧显示水准仪内存文件内容•自动检测到ZDC102数据线所插入USB口COM号•右侧显示用户PC机硬盘文件目录 •ZDL700出厂设置波特率——38400•“数据交换管理器”最大波特率——19200•需要在仪器菜单模式执行“设置/RS232”命令•设置“波特率”——19200。
•“数据交换管理器”窗口•执行“选项/端口设置”下拉菜单命令•弹出“通讯设置”对话框•“数据交换管理器”窗口通讯参数与仪器一致时•仪器与“数据交换管理器”窗口自动建立数据同步连接. •在“数据交换管理器”左侧窗口•左键单击 图标展开水准仪内存文件夹•右键单击 下的数据块•在弹出的快捷菜单下左键单击“复制”命令•在弹出的“数据下载”对话框中设置下载文件格式•缺省格式——GSI1,输出DEFAULT.gsi文件•格式——ASCII,输出DEFAULT.mdt文件 •4站四等水准测量数据文件——DEFAULT.gsi •4站四等水准测量数据文件——DEFAULT.mdt •(2) mdt文件的格式转换 •使用GeoMax PC Tools通讯软件•可将下载的mdt格式文件转换为•符合我国水准测量规范的测量外业记录格式文件•水准仪窗口,鼠标左键单击“格式转换”图标 •单击“打开数据”按钮,选择已下载DEFAULT.mdt文件•“线路名称”列表选择1,按实填写表头,单击“生成报表” •在弹出的“生成报表”窗口中单击工具栏 按钮•弹出“导出”对话框,缺省设置输出文件为pdf格式•单击“确定”按钮,在用户PC机生成文件——•“我的文档\thirdandfour.pdf”。
