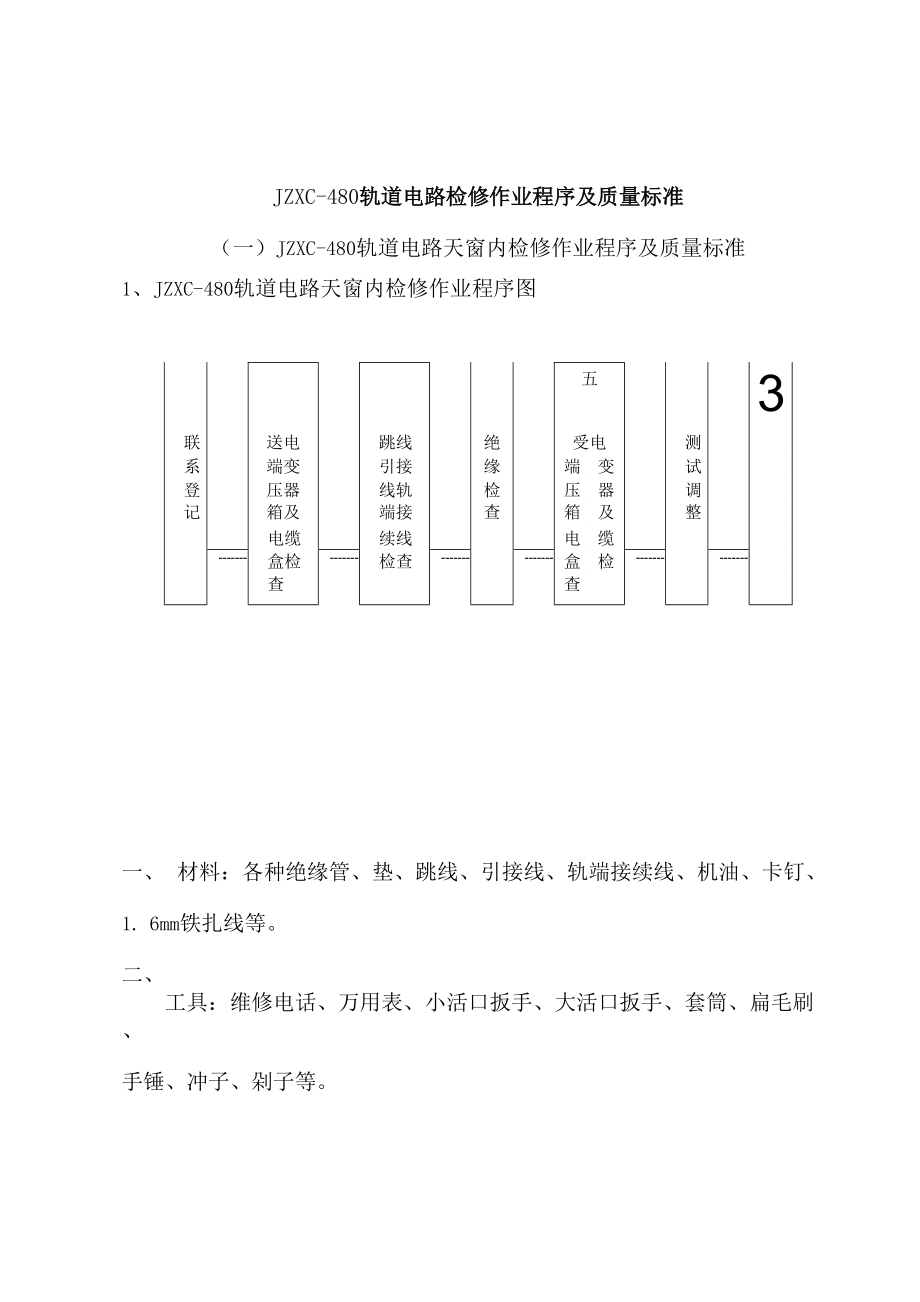

JZXC-480轨道电路检修作业程序及质量标准（一）JZXC-480轨道电路天窗内检修作业程序及质量标准1、JZXC-480轨道电路天窗内检修作业程序图联送电跳线绝五受电测3系端变引接缘端变试登压器线轨检压器调记箱及端接查箱及整电缆续线电缆 ►盒检 ►检查 ► ►盒检 ► ►查查一、 材料：各种绝缘管、垫、跳线、引接线、轨端接续线、机油、卡钉、1. 6mm铁扎线等二、 工具：维修、万用表、小活口扳手、大活口扳手、套筒、扁毛刷、手锤、冲子、剁子等2、 JZXC-480轨道电路天窗内检修作业程序及质量标准程序项 目检修内容及质量标准备注 ——联系登记按局有关规定和要求办理检修登记，经车站值班员同意并签字后方可开始 工作二送端 变压器箱 电缆盒1、 箱、盒清洁，无尘土或异物2、 箱内变压器、电阻器安装牢固，表面不过热，限流电阻器滑块接触良好， 防松螺丝紧固，夹子位置与滑块一致、接触良好，限流电阻在道岔区段 不小于2Q,在到发线上不小于1Q3、 熔断器安装牢固，容量、周期符合规定，保险无发黑或弯曲变形现象4、 各部配线端子与螺丝不松动、锈蚀，配线整齐不破皮，线环无反上现象， 名牌标记完整，清晰正确。
三跳线引接线轨端接续线检查1、 引接线与箱、盒连接螺丝紧固，不得松动，绝缘管垫完整无破损，绝缘 良好引接线的裸露部分不得与箱、盒金属体接触2、 各种塞钉与钢轨接触紧密，并用白磁漆封闭，塞钉打入深度至少与钢轨 平，露出不超过5mm四绝缘检查1、 钢轨绝缘：(1) 绝缘完整不破损，钢轨、槽型绝缘与鱼尾板三者紧密结合2) 钢轨绝缘与钢轨头保持平直，绝缘上部不得超出轨面3) 绝缘节轨缝须保持6~10inm,两轨头须保持水平，高低差不超过2mm, 在钢轨绝缘处的轨枕应保持坚固，道床捣固良好4) 绝缘处钢轨不得有过大飞边，道钉、扣件不得与鱼尾板接触2、 通长垫板绝缘：道岔轨道电路处通长垫板绝缘完整，不破损，通长垫板 两连接螺丝不得与垫板导通3、 道岔尖制、各®性能良好—五受电端变压器箱及电缆盒检查1、 箱、盒箱内清洁，无尘土或异物2、 变压器安装牢固，表面不过热无噪声3、 防雷元件齐全，作用良好，无击穿、接地现象，有测试记录4、 各部配线端子与螺丝不松动、锈蚀、配线整齐不破损，线环无反上现象， 名牌标记完整，清晰正确 六测试调整1、 送电端变压器一、二次侧电压，限流电阻电压降，轨面电压2、 受电端变压器一、二次侧电压，轨面电压。
3、 分路灵敏度：在轨道电路分路不利处所的轨面上，用0.06Q标准分路电阻线分路时，轨道继电器的交流端电压不大于2. 7伏，继电器应可 靠落下4、 继电器的交流端电压：在调整状态下，应保证继电器可靠吸起，电压在10.5~16伏范围内，极性交叉检查正确5、 调整：对不符合要求的电气特性进行调整测试按规定 周期进行分路测试、 调整、更换 器材时，应 单独要点同 意后才能进 行七加锁消记1、 加锁完整2、 会同车站值班员试验良好，按局有关规定和要求办理消记手续，经车 站值班员签字后方可离开3、 将因锈蚀等原因造成分路不良的轨道电路区段登记在《行车设备检查 登记簿》内二）JZXC-480轨道电路天窗外检修作业程序及质量标准1、JZXC-480轨道电路天窗外检修作业程序图—'二三四五联■送电端 变压器 箱及电 缆盒检查■跳线引接线轨端接■绝缘检查■受电端 变压器 箱及电 缆盒检 查，轨系道电路 电压测 试一、 材料：各种绝缘管、垫、跳线、引接线、轨端接续线、机油、 卡钉、1. 6mm铁扎线等二、 工具：维修、万用表、小活口扳手、大活口扳手、套筒、 扁毛刷、手锤、冲子、剁子等2、JZXC-480轨道电路天窗外检修作业程序及质量标准程序项 目检修内容及质量标准备注一联系二送端 变压器箱 电缆盒1、 变压器箱及电缆盒基础埋设稳固、不破损，倾斜度不超过lOmm,安装螺 丝紧固，基础硬面化无破损，面上无杂物，四周无杂草，不积水。
2、 箱、盒、防护管完好无裂纹，防尘、防水作用良好，加锁装置良好，活 动部分油润无锈蚀三跳线引接线轨端接续线检查1、 跳线、引接线的长度、规格适当，其截面积应符合设计规定，焊接牢固， 应固定在枕木或其它专用的设备上，不得埋入石磕或土中，保持油润， 无严重锈蚀，断股不超过1/52、 跳线、引接线处不得有防爬器和轨距杆等物，横过钢轨处须距轨底20mm 以上，并有绝缘防护，钢丝绳、卡钉不得与可能造成短路的金属件接触3、 轨端接续线的使用应符合规定，铁线应无影响强度的伤痕，焊接牢固， 无断股，无严重锈蚀，线条无弯曲，密贴鱼尾板，达到平、紧、直，固 定良好—四绝缘检查1、锄国形龄 绝缘完整不破损，两端绝缘型轨距杆不得与任一根钢轨导 通，中部绝缘型中部铁夹板不得与两端轨距杆导通五受电端变压器箱及电缆盒检查1、 变压器箱及电缆盒基础埋设稳固、不破损，倾斜度不超过10mm,安装 螺丝紧固，基础硬面化无破损，面上无杂物，四周无杂草，不积水2、 箱、盒完好无裂纹，防尘、防水作用良好，加锁装置良好，活动部分油 润无锈蚀。
