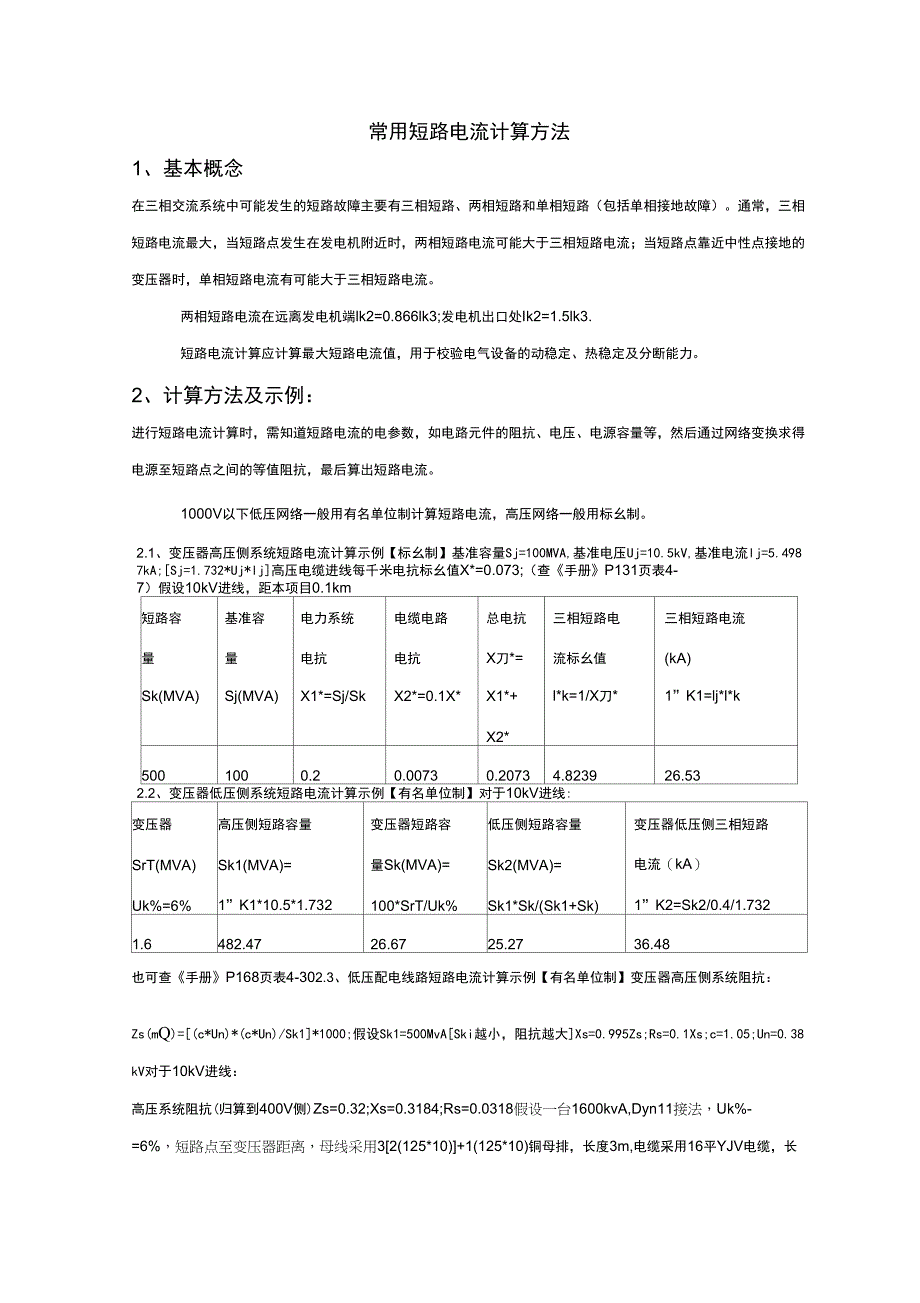

常用短路电流计算方法1、基本概念在三相交流系统中可能发生的短路故障主要有三相短路、两相短路和单相短路（包括单相接地故障）通常，三相短路电流最大，当短路点发生在发电机附近时，两相短路电流可能大于三相短路电流；当短路点靠近中性点接地的变压器时，单相短路电流有可能大于三相短路电流两相短路电流在远离发电机端lk2=0.866lk3;发电机出口处Ik2=1.5lk3.短路电流计算应计算最大短路电流值，用于校验电气设备的动稳定、热稳定及分断能力2、计算方法及示例：进行短路电流计算时，需知道短路电流的电参数，如电路元件的阻抗、电压、电源容量等，然后通过网络变换求得电源至短路点之间的等值阻抗，最后算出短路电流1000V以下低压网络一般用有名单位制计算短路电流，高压网络一般用标幺制2.1、变压器高压侧系统短路电流计算示例【标幺制】基准容量Sj=100MVA,基准电压Uj=10.5kV,基准电流lj=5.4987kA;[Sj=1.732*Uj*lj]高压电缆进线每千米电抗标幺值X*=0.073;（查《手册》P131页表4-7）假设10kV进线，距本项目0.1km短路容基准容电力系统电缆电路总电抗三相短路电三相短路电流量量电抗电抗X刀*=流标幺值(kA)Sk(MVA)Sj(MVA)X1*=Sj/SkX2*=0.1X*X1*+l*k=1/X刀*1”K1=lj*l*kX2*5001000.20.00730.20734.823926.532.2、变压器低压侧系统短路电流计算示例【有名单位制】对于10kV进线:变压器高压侧短路容量变压器短路容低压侧短路容量变压器低压侧三相短路SrT(MVA)Sk1(MVA)=量Sk(MVA)=Sk2(MVA)=电流（kA）Uk%=6%1”K1*10.5*1.732100*SrT/Uk%Sk1*Sk/(Sk1+Sk)1”K2=Sk2/0.4/1.7321.6482.4726.6725.2736.48也可查《手册》P168页表4-302.3、低压配电线路短路电流计算示例【有名单位制】变压器高压侧系统阻抗：Zs(mQ)=[(c*Un)*(c*Un)/Sk1]*1000;假设Sk1=500MvA[Ski越小，阻抗越大]Xs=0.995Zs;Rs=0.1Xs;c=1.05;Un=0.38kV对于10kV进线：高压系统阻抗(归算到400V侧)Zs=0.32;Xs=0.3184;Rs=0.0318假设一台1600kvA,Dyn11接法，Uk%-=6%，短路点至变压器距离，母线采用3[2(125*10)]+1(125*10)铜母排，长度3m,电缆采用16平YJV电缆，长度15m,该处的短路电流计算如下：1600kvA变压器阻抗(查表《手册》P155页，Dyn11接法)Rt=0.69;Xt=5.963m母线段3[2(125*10)]+1(125*10)阻抗(查表《手册》P157页)Rm=0.014*3=0.042,Xm=0.17*3=0.510.4kV线路(16平方毫米，15m)Rl=1.097*15=16.455Xl=0.082*15=1.23Rk=Rs+Rt+Rm+Rl=17.22;Xk=Xs+Xt+Xm+Xl=8.02;Zk=18.996低压0.4kV线路(16平方毫米)15m处短路电流Ik=1.05*0.38/(1.732*18.996)=12.13kA2.4、用途:2.4.1 、断路器选择：；所选断路器的短路分断能力额定运行短路分断能力需大于此处的计算短路电流值；、导线选择：16平YJV低压电缆热稳定校验：瞬时脱扣全分断时间t=0.01~0.02sSmin=12.13X1000*0.1414/143=11.994<16，故取16平导线合适。
查表《手册》P584页，11-1)3、结束语以上仅介绍了电气设计中较为常用的短路电流计算，其他的短路电流计算，大家可以学习《配电手册》，以便更多的方法、方式，在以后的工作中更加得心应手。
