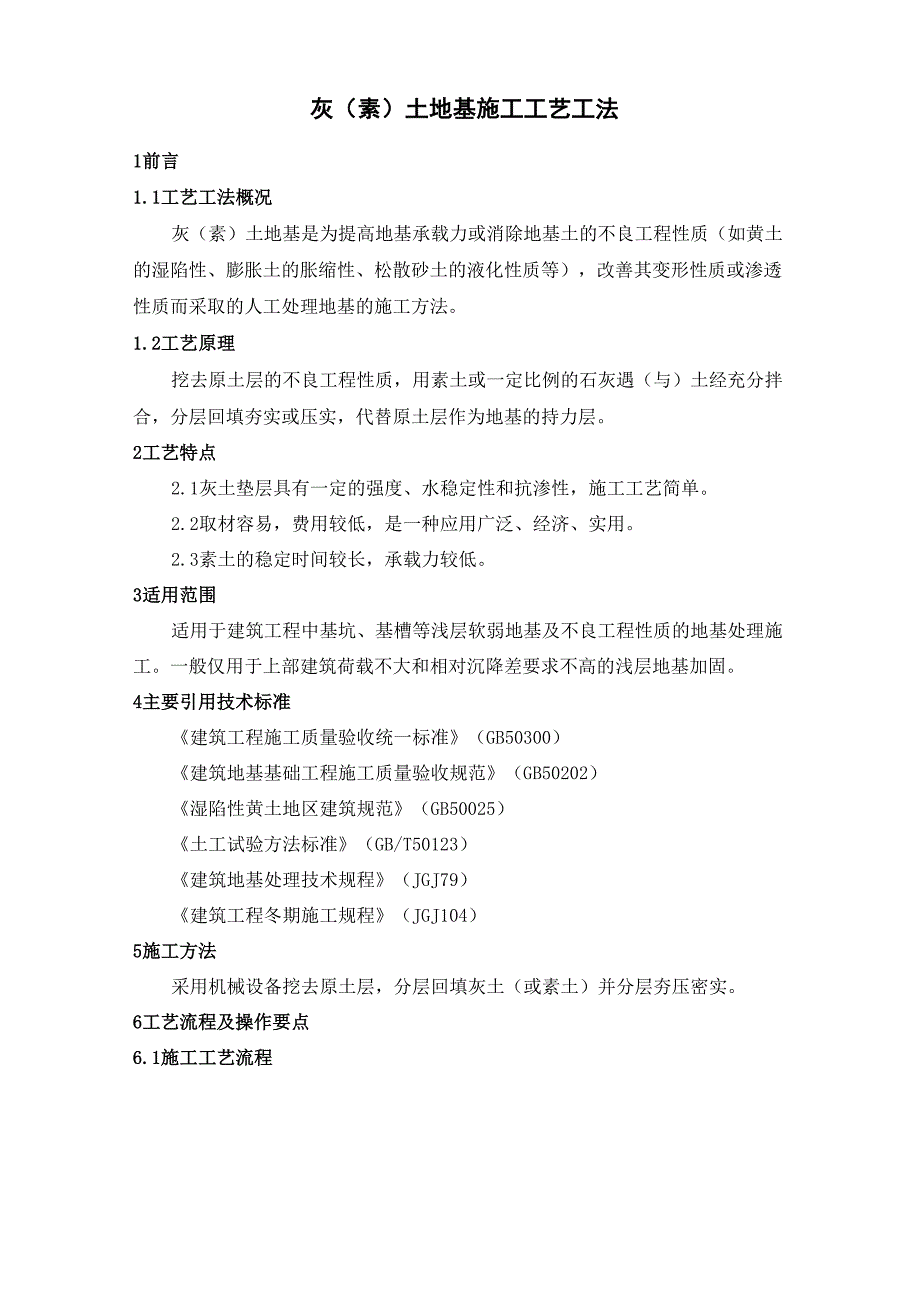

灰（素）土地基施工工艺工法1前言1.1工艺工法概况灰（素）土地基是为提高地基承载力或消除地基土的不良工程性质（如黄土 的湿陷性、膨胀土的胀缩性、松散砂土的液化性质等），改善其变形性质或渗透 性质而采取的人工处理地基的施工方法1.2工艺原理挖去原土层的不良工程性质，用素土或一定比例的石灰遇（与）土经充分拌 合，分层回填夯实或压实，代替原土层作为地基的持力层2工艺特点2.1灰土垫层具有一定的强度、水稳定性和抗渗性，施工工艺简单2.2取材容易，费用较低，是一种应用广泛、经济、实用2.3素土的稳定时间较长，承载力较低3适用范围适用于建筑工程中基坑、基槽等浅层软弱地基及不良工程性质的地基处理施 工一般仅用于上部建筑荷载不大和相对沉降差要求不高的浅层地基加固4主要引用技术标准《建筑工程施工质量验收统一标准》（GB50300）《建筑地基基础工程施工质量验收规范》（GB50202）《湿陷性黄土地区建筑规范》（GB50025）《土工试验方法标准》（GB/T50123）《建筑地基处理技术规程》（JGJ79）《建筑工程冬期施工规程》（JGJ104）5施工方法采用机械设备挖去原土层，分层回填灰土（或素土）并分层夯压密实。
6工艺流程及操作要点6.1施工工艺流程图1灰（素）土地基施工工艺流程图6.2操作要点6.2.1基土清理1根据测量放线结果，清除施工范围内松散土并开挖至设计标高，打两遍底 夯，要求平整干净2局部有软弱土层或古墓洞穴等，应按设计要求进行处理，并办理隐蔽验收 手续和地基验槽记录6.2.2弹线、设标志：在基坑（槽）的边坡上或基层上钉好水平标准木桩， 作为控制摊铺灰（素）土厚度的标准，做好测量放线6.2.3分层摊铺、灰土拌合、素土料检验1灰土的配合比应符合设计要求，一般为2：8或3：7 （体积比）2检查土料种类和质量以及石灰材料的质量符合标准要求后分别过筛3灰土拌合应采用机械搅拌，通过标准斗计量，严格控制配合比灰土拌合 料应拌合均匀，颜色一致，并保持一定的湿度，最优含水量应经过试验确定，一 般为14%〜18%现场以用手握成团，两指轻捏即碎为宜如土料水分过大或不 足时，应晾干或洒水润湿4每层的灰（素）土摊铺厚度，可根据不同的施工方法确定表1施工工法对比表项次夯具的种类重量（t）虚铺厚度（mm）备注1石夯、木夯0.04〜0.08200〜250人力打夯，落距400〜500mm，一夯压半夯2轻型夯实工具0.12〜0.4200〜250蛙式打夯机、柴油打夯机等3压路机6〜10200〜300双轮静作用或振动压路机6.2.4夯压密实1夯压的遍数应根据设计要求的干土质量密度或现场试验确定，不少于三 遍。
人力打夯应一夯压半夯，夯夯相接，行行相接，纵横交叉2用压路机进行大面积换填碾压，应从两侧逐渐压向中间，每次碾压轮迹应 有150〜200 mm的重叠，避免漏压轮子的下沉量一般压至不超过10〜20 mm 为宜，碾压不到处应用人工夯或小型夯实机械配合夯实3灰土应随铺填随夯压密实，铺填完的灰土不得隔日夯压，夯实后的灰土， 3d内不得受水浸泡6.2.5检验垫层的施工质量检验必须分层进行，应在每层的压实系数符合设计要求后方 能铺填下层压实系数采用环刀法、贯入仪或动力触探法进行检验，采用贯入仪 或动力触探检验垫层的施工质量时，每分层检验点的间距应小于4m6.2.6找平应严格控制灰（素）土最上一层的标高及平整度，完成后，应拉线或用靠尺 检查标高和平整度，超高处用平地机或铁锨铲平7劳动力组织表2劳动力安排表（100m¥天）工种人员数量（人）工种人员数量（人）普工20电工2操作司机8试验工28主要机具设备8.1施工机械装载机、翻斗车、筛土机、灰土拌合机、压路机、平碾、振动碾、蛙式打夯 机、平地机8.2工具用具木夯、手推车、筛子、铁锨9质量控制9.1易出现的质量问题压实系数不达标，分层厚度有偏差，最后一层平整度及标高偏差。
9.2保证措施9.2.1灰土施工时，应适当控制含水率，并按设计比例拌合均匀，拌好的灰 土颜色应一致9.2.2素土、灰土应分层铺摊和压实,每层铺摊厚度应经试验确定，一般为 200〜300mm，每层至少夯压三遍，各层铺摊后均应用木耙找平，根据坑（槽）基 层上的标准木桩控制每层标高，最后一层平整度应拉线或用靠尺检查9.2.3严禁用水浇使土下沉的“水夯”法9.2.4回填时应避开雨天，如遇到雨天施工，应用塑料布及时进行覆盖，并 做好排水当受到雨淋浸泡的回填土，应把上表皮松软土除去，晾干后再夯压密 实9.2.5根据规范规定，做好素土、灰土的回填密度试验，如不合格 经处理 达到合格后，方可进行下道工序10安全措施10. 1主要安全风险分析基坑坍塌、一般机械伤害、触电、车辆伤害10. 2保证措施10.2.1施工区域采用封闭管理，坑、槽边设防护栏较深坑槽应设置应急 爬梯供人员上下10.2.2每日开工前应观察坑槽壁、边坡土体松动情况、有无松动裂缝，必 要可采取在土体松动、塌方处用钢管、木板、木方支撑等安全支护措施基坑超 过一定深度，基坑护壁应做专项施工支护方案，并应有监控量测系统10.2.3施工中如遇土体不稳，发生坍塌、水位上升等情况，应立即停工， 人员撤至安全地点。
防护设施毁坏失效或工作面不足保证安全作业时，应暂停施 工，待恢复正常后方可继续施工10.2.4压路机、夯实机等设备的操作应严格遵守机械操作规程的规定10.2.5施工现场的一切电源、电路严格执行三级配电二极保护，三相五线 制，一机一闸一漏等制度，电路的安装和拆除应由持证电工操作，电器严格接地、 接零和使用漏电保护器各段用电应分闸，不得一闸多用坑槽内电缆应架空 2.0m以上，不得拖地和埋压土中，坑槽内电缆、电线应有防磨损、防断等保护 措施10.2.6施工中应使边坡有一定坡度，保持稳定，不得直接在坡顶用汽车卸 料，以防汽车失稳11环保措施11.1现场施工时对扬尘应有控制措施现场配备洒水降尘器具，应设专人 洒水，堆土覆盖11.2运土车辆有人清扫，工地出口设冲洗池，防止车辆带泥土污染道路， 车辆应覆盖，防止遗撒灰土、石灰易飞扬的细颗粒散体材料，应覆盖存放11.3施工时采用低噪音设备或工具，施工中产生的废水、废油不得直接排 放，应集中处理，以防污染水质和土壤11.4灰土施工，必须戴口罩、手套等防护用品，并站在上风头处操作操 作夯机人员，必须戴胶皮手套，以防触电12应用实例12.1工程简介西安曲江南窑村安置小区6#楼工程，地点位于西安翠花南路的东边，雁南 五路的南边，南三环北边。
工程建筑场地类别为II类场地，场地土类型为中软 场地土，地基基础设计等级为乙级，按《湿陷性黄土地区建筑规范》分类为甲类 建筑建筑面积6#楼22128.3 m2，门房26.3m2，6#楼为26层，商铺2层，6# 楼为钢筋砼钻孔灌注桩+钢筋砼筏板基础，商铺柱下独立柱基+联系梁，门房条 基，商铺独立柱基下采用2： 8灰土垫层6#楼剪力墙结构，商铺框架结构，门 房砖混结构工程开工日期为2008年11月15日，竣工日期2010年7月15日， 合同总工期为608天12.2施工情况商铺地基采用2： 8灰土垫层处理，要求压实系数不小于0.95，地基承载力 特征值不小于200kPa在基坑开挖到设计标高时，进行人工整平并用15t压路 机对原土进行夯实，夯实后进行第一层灰土摊铺，然后用压路机进行碾压，在最 后一皮土施工时要严格控制灰土摊铺的标高和平整，以保证压实后灰土垫层的标 高满足设计要求，施工工期7天12.3工程结果评价灰土垫层施工完成后，委托专门的检测机构进行地基承载力试验，检测报告 中地基承载力均大于200 kPa，压实系数大于0.96，各项指标均合格，之后进行 下一工序基础混凝土垫层的施工12.4建设效果及施工图片图2素土回填压实图3灰土回填压实。
