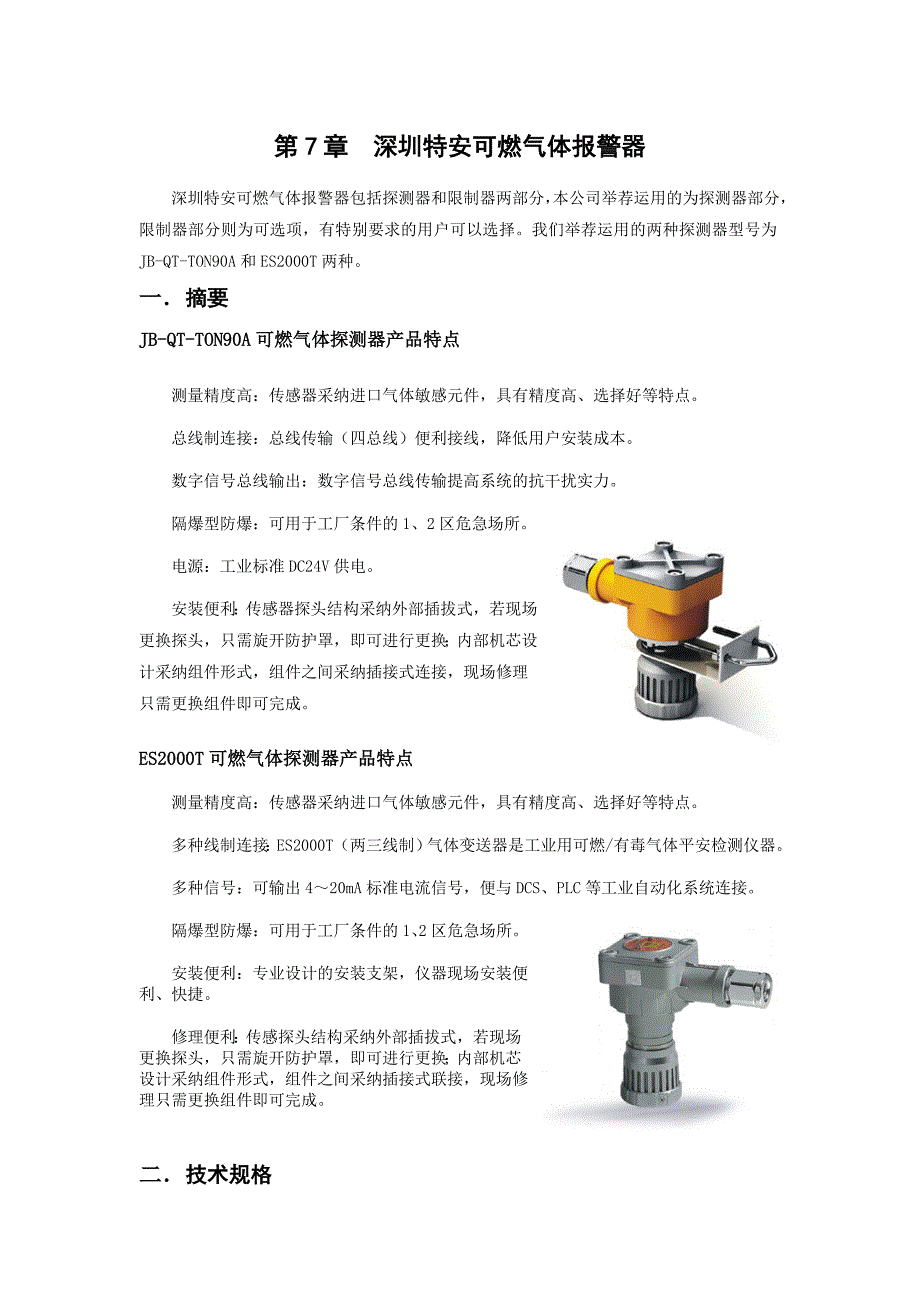

第7章 深圳特安可燃气体报警器深圳特安可燃气体报警器包括探测器和限制器两部分，本公司举荐运用的为探测器部分，限制器部分则为可选项，有特别要求的用户可以选择我们举荐运用的两种探测器型号为JB-QT-TON90A和ES2000T两种一．摘要JB-QT-TON90A可燃气体探测器产品特点测量精度高：传感器采纳进口气体敏感元件，具有精度高、选择好等特点总线制连接：总线传输（四总线）便利接线，降低用户安装成本数字信号总线输出：数字信号总线传输提高系统的抗干扰实力隔爆型防爆：可用于工厂条件的1、2区危急场所电源：工业标准DC24V供电安装便利：传感器探头结构采纳外部插拔式，若现场更换探头，只需旋开防护罩，即可进行更换；内部机芯设计采纳组件形式，组件之间采纳插接式连接，现场修理只需更换组件即可完成ES2000T可燃气体探测器产品特点测量精度高：传感器采纳进口气体敏感元件，具有精度高、选择好等特点多种线制连接：ES2000T（两三线制）气体变送器是工业用可燃/有毒气体平安检测仪器多种信号：可输出4～20mA标准电流信号，便与DCS、PLC等工业自动化系统连接隔爆型防爆：可用于工厂条件的1、2区危急场所。
安装便利：专业设计的安装支架，仪器现场安装便利、快捷修理便利：传感探头结构采纳外部插拔式，若现场更换探头，只需旋开防护罩，即可进行更换；内部机芯设计采纳组件形式，组件之间采纳插接式联接，现场修理只需更换组件即可完成二．技术规格JB-QT-TON90A可燃气体探测器技术指标 检测原理：催化燃烧式;检测气体：自然气、液化石油气、煤气、烷类、醇、酮、苯、汽油等ⅡC级T6组可燃气体；测量范围：0～100%LEL；精 度：±5%FS；信号输出：标准4～20mA电流输出；防爆方式：隔爆型；防爆标记：ExdⅡCT6；防爆连接螺纹:G3/4管螺纹；工作电压：AC220V/50Hz；最大功耗：小于等于5.5W/路温度范围：-40℃～+70℃相对湿度：20%～95%RHES2000T可燃气体探测器技术指标 检测原理：催化燃烧式，电化学式检测气体：C2H2，H2S，CO，CO2，CL2，NH3等可燃气体；测量范围：0～100%LEL，0～1000ppm；报警设定：低限25%LEL（可在2%至25%之间随意设定），高限50%LEL；精 度：±3%FS；信号输出：标准4～20mA电流输出；防爆方式：隔爆型；防爆标记：ExdⅡCT6防爆连接螺纹:G3/4管螺纹工作电压：DC24V最大功耗：小于等于5.5W/路温度范围：-40℃～+70℃相对湿度：20%～95%RH规格及适用气体基本规格所测气体常备量程检测方式接线方式ES2000T-C可燃气体100%LEL催化燃烧式三线制ES2000T-H2氢气100%LEL催化燃烧式三线制ES2000T-H2氢气5%VOL电化学式两线制ES2000T-NH3氨气100%LEL催化燃烧式三线制ES2000T-NH3氨气200ppm电化学式两线制ES2000T-CO一氧化碳200ppm电化学式两线制ES2000T-H2S硫化氢50ppm电化学式两线制ES2000T-O2氧气25%VOL电化学式两线制ES2000T-Cl2氯气10ppm电化学式两线制三．仪表尺寸及安装指导说明1、JB-QT-TON90A可燃气体探测器总结构图 安装固定1、先将安装支架固定在安装立柱上（如安装饰没有合适的立柱选用直径20m-80mm的铁管作为安装立柱固定在安装饰）。
注：安装支架由压板，固定座，六角螺栓，六角螺母，平垫及弹垫组成2、拧下探测器上的防护罩，将探测器装入安装支架，使安装支架与探测器固紧，然后装上防护罩注：安装时，传感器指向下方（防护罩里面组件为传感器部分）；如安装立柱为水平放置可以通过变更固定座方向使得传感器始终指向下方3、连接电缆线：取下面壳（拧下面壳上四颗螺钉）；将电缆线引入壳体，依据接线要求将其接入端子，然后用扳手拧紧电缆，压紧元件；4、合上面壳，并用四颗M4*12螺钉固紧（留意面壳上面O型橡胶密封）2、ES2000T可燃气体探测器总结构图探测器由壳体、传感器套件及安装支架组成，其壳体主要由面壳、底壳、O型密封圈及电缆线入孔组件组成，壳体起隔爆及防护作用传感器组件由气敏传感受器及防护罩组成，与壳体之间采纳环氧树脂胶灌封联结安装固定1、先将安装以架固定在安装立柱上（如安装饰没有合适的立柱，可选用直径20mm-80mm的铁管作为安装立柱固定在安装饰），拧下变送器上的防护罩，将变送器装入安装支架，使安装支架与变送器固紧，然后装上防护罩注：安装时，传感受器指向下向（防护罩里面组件为传感器部分）；如安装立柱为水平放置可以通过变更固定座方向使得传感器始终指向下方。
2、连接电缆线：取下面壳（拧下面壳上四颗螺钉）；将电缆线引入壳体，依据接线要求将其接入端子，然后用扳手拧紧电缆压紧元件；合上面壳，并用四颗M4*12螺钉固紧（留意面壳上面O型橡胶密封圈应无破损，以保证面壳与底壳之间密封牢靠）四．调试、修理指导说明1．电流的测量方法，在变送器的电源端子接上DC24V的电源在信号端子与地线之间接负载电阻，形成一个电流回路，只需将万用表串入这个回路就可以检测到电流见下图）2.本仪表是采纳外电源供电并采纳三线制变送的4－20mA的信号，在零点时假如信号不是4mA，则可以通过调整零点旋钮加以调整3. 仪表如没有电流信号，故障可能有以下状况:l 供电可能够不到要求，检查仪表的供电线路是否有24V和线路是否有松动l 仪表电路故障l 传感器受到损坏出现以上的状况请与厂家联系 留意：仪表在站区投入运行后严禁带电开盖！！！五．防护、维护及运输等要求防护： 供应的仪表符合GB 4208-84的IP65的要求，但安装防雨和防晒装置可以延长仪表的运用寿命维护： a.仪表应当依据有关的国家标准进行定期的检定，以达到仪表的运用精度 b.定期对仪表的外壳进行清扫，保证仪表的整齐。
c.仪表在运行的过程中防止对仪表进行撞击运输要求等：a.装运过程中严禁对仪表过度冲击b.对仪表应当做好防雨措施c. 运输过程中温度：-40℃～+70℃六．危急场所认证JB-QT-TON90A可燃气体探测器 防爆标记：ExdⅡCT6ES2000T可燃气体探测器防爆标记：ExdⅡCT6七．订货资料说明可燃气体探测器型号有：JB-QT-TON90AES2000T可燃气体报警限制器型号有：JB-QT-TON90AES2000八．可选部件描述JB-QT-TON90A可燃气体报警限制器可配置探测器型号：JB-QT-TON90AES2000T技术指标 检测原理：半导体式；检测气体：自然气、液化石油气、煤气、烷类、醇、酮、苯、汽油等ⅡC级T3组可燃气体；精 度：±5%FS；响应时间：小于10秒；复原时间：小于15秒；防爆方式：本质平安型；防爆标记：Exib II CT3；输入信号：标准4~20mA； 指示范围：0~100%LEL；显示方式：数字+模拟显示； 报警设定：低限25%LEL（可在2%至25%之间随意设定），高限50%LEL；报警方式：声、光报警； 报警输出：二段报警输出（触点容量2A/250VAC，30VDC）；信号输出：标准4~20mA电流输出；温度范围：0℃~+40℃； 相对湿度：20%-95%RH；电 源：AC220V/50Hz； 最大功耗：小于等于3.5W/路；重量：约2.5kg/路；最大传输距离：1200m。
安装固定（壁挂式） 安装固定（盘装式）限制器外形尺寸：164×54×223（高×宽×深）开孔尺寸计算：A×B（高×宽） A = 154 + 1 ； B = N × 54.2 – 4 以8路盘装为例，A=154+1=155；B=N×54.2-4=8×54.2-4=429.6探测器与限制器的连接ES2000T可燃气体报警限制器可配置探测器型号：JB-QT-TON90AES2000T技术指标 检测原理：半导体式（ES2000-A），催化燃烧式（ES2000-C）；检测气体：自然气、液化石油气、煤气、烷类、醇、酮、苯、汽油、二氧化碳等；精 度：±3%FS；响应时间：小于30秒；复原时间：小于60秒；防爆方式：隔爆型；防爆标记：Exd II CT6；输入信号：标准4~20mA； 指示范围：0~100%LEL或0~1000ppm；显示方式：数字+模拟显示； 报警设定：低限25%LEL（可在2%至25%之间随意设定），高限50%LEL；报警方式：声、光报警； 报警输出：二段报警输出（触点容量2A/250VAC）；信号输出：标准4~20mA电流输出/485通讯接口；温度范围：0℃~+40℃； 电 源：AC220V/50Hz； 最大功耗： 4.5W/路；重量：约为0.6kg/路；最大传输距离：1200m。
安装固定（壁挂式）选择合理的安装高度，墙面要求坚固、平整；用φ7钻花在墙面上钻四个孔（图示A处），其孔深不低于50mm；将四个塑胶膨胀柱分别装入四个孔内，然后将挂墙板四个孔（A处）对准塑胶膨胀柱，再用四个自攻螺钉（ST3.5*38)将其固定在墙面上将主机上端两个挂钩卡入B处，下端挂钩卡入C处安装固定（盘装式）限制器外形尺寸：179.6×58.8×194.5（高×宽×深）开孔尺寸计算：A×B（高×宽） A = 166.2 + 1 ； B = N × 58.9 – 4 以8路盘装为例，A=166.2+1=167.2；B=N×58.9-4=8×58.9-4=467.2九．公司声明本技术手册参照“深圳特安公司可燃气体报警装置手册”编制，如有不同以深圳特安公司手册为准本公司举荐运用的泄露报警探测器型号为：ES2000T、JB-QT-TON90A，均不带限制器；其他为不举荐型号对于举荐运用的泄露报警探测器，本公司可以缩短供货期假如用户选择了可选部件则须要增加相应的费用本公司有偿供应当仪表的培训，对于购买本公司仪表的客户将有特别实惠，详细事宜请与本公司联系。
