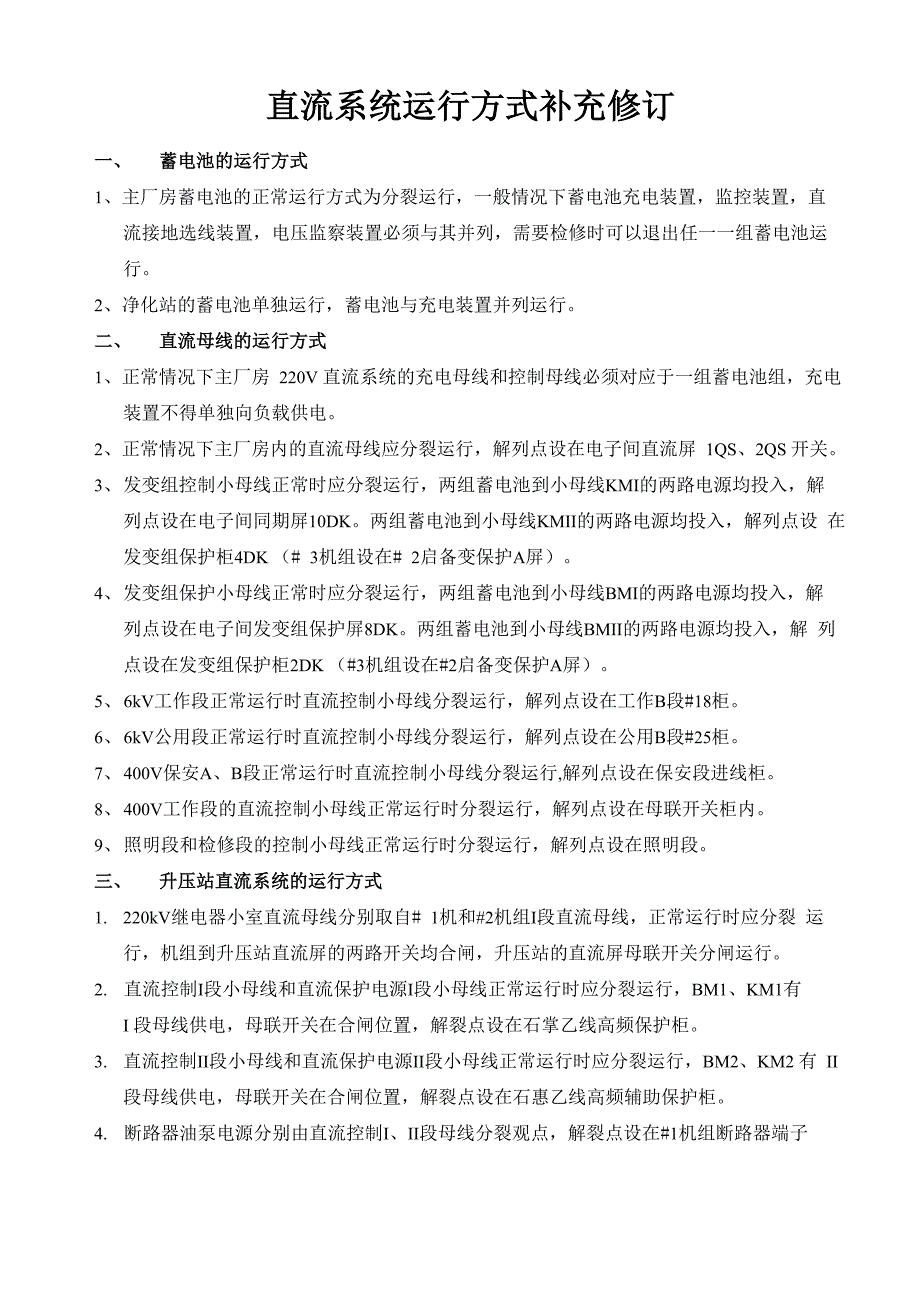

直流系统运行方式补充修订一、 蓄电池的运行方式1、主厂房蓄电池的正常运行方式为分裂运行，一般情况下蓄电池充电装置，监控装置，直 流接地选线装置，电压监察装置必须与其并列，需要检修时可以退出任一一组蓄电池运 行2、净化站的蓄电池单独运行，蓄电池与充电装置并列运行二、 直流母线的运行方式1、正常情况下主厂房 220V 直流系统的充电母线和控制母线必须对应于一组蓄电池组，充电 装置不得单独向负载供电2、正常情况下主厂房内的直流母线应分裂运行，解列点设在电子间直流屏 1QS、2QS 开关3、 发变组控制小母线正常时应分裂运行，两组蓄电池到小母线KMI的两路电源均投入，解 列点设在电子间同期屏10DK两组蓄电池到小母线KMII的两路电源均投入，解列点设 在发变组保护柜4DK （# 3机组设在# 2启备变保护A屏）4、 发变组保护小母线正常时应分裂运行，两组蓄电池到小母线BMI的两路电源均投入，解 列点设在电子间发变组保护屏8DK两组蓄电池到小母线BMII的两路电源均投入，解 列点设在发变组保护柜2DK （#3机组设在#2启备变保护A屏）5、 6kV工作段正常运行时直流控制小母线分裂运行，解列点设在工作B段#18柜。
6、 6kV公用段正常运行时直流控制小母线分裂运行，解列点设在公用B段#25柜7、 400V保安A、B段正常运行时直流控制小母线分裂运行,解列点设在保安段进线柜8、 400V工作段的直流控制小母线正常运行时分裂运行，解列点设在母联开关柜内9、 照明段和检修段的控制小母线正常运行时分裂运行，解列点设在照明段三、 升压站直流系统的运行方式1. 220kV继电器小室直流母线分别取自# 1机和#2机组I段直流母线，正常运行时应分裂 运行，机组到升压站直流屏的两路开关均合闸，升压站的直流屏母联开关分闸运行2. 直流控制I段小母线和直流保护电源I段小母线正常运行时应分裂运行，BM1、KM1有I 段母线供电，母联开关在合闸位置，解裂点设在石掌乙线高频保护柜3. 直流控制II段小母线和直流保护电源II段小母线正常运行时应分裂运行，BM2、KM2 有 II 段母线供电，母联开关在合闸位置，解裂点设在石惠乙线高频辅助保护柜4. 断路器油泵电源分别由直流控制I、II段母线分裂观点，解裂点设在#1机组断路器端子箱，母联开关在分闸位置5. 升压站监控系统控制电源单路电源供电，正常运行时直流母线的两路开关均送电，解列 点设在南瑞保护管理机柜，到小母线的直流电源开关分闸。
6. 升压站照明电源采用单路电源供电，两路事故照明电源均合闸7. 电压切换箱电源和继电器室事故照明电源采用单路电源供电，开关分别投入四、 直流系统运行的注意事项1. 直流系统倒换时采用母线不停电的倒换方式，两路不同的直流电源不允许长期并列运行， 确实需要并列，在并列前必须核对直流的极性正确，两路直流均没有接地的情况下方可 进行直流系统的并列操作2. 直流系统并列时两段直流电源的压差不得超过 3V3. 直流系统并列和解环的倒换操作必须核对所操作设备的正确性4. 操作过程中如果出现异常应停止操作查明原因2005 年10 月 30 日发电部。
