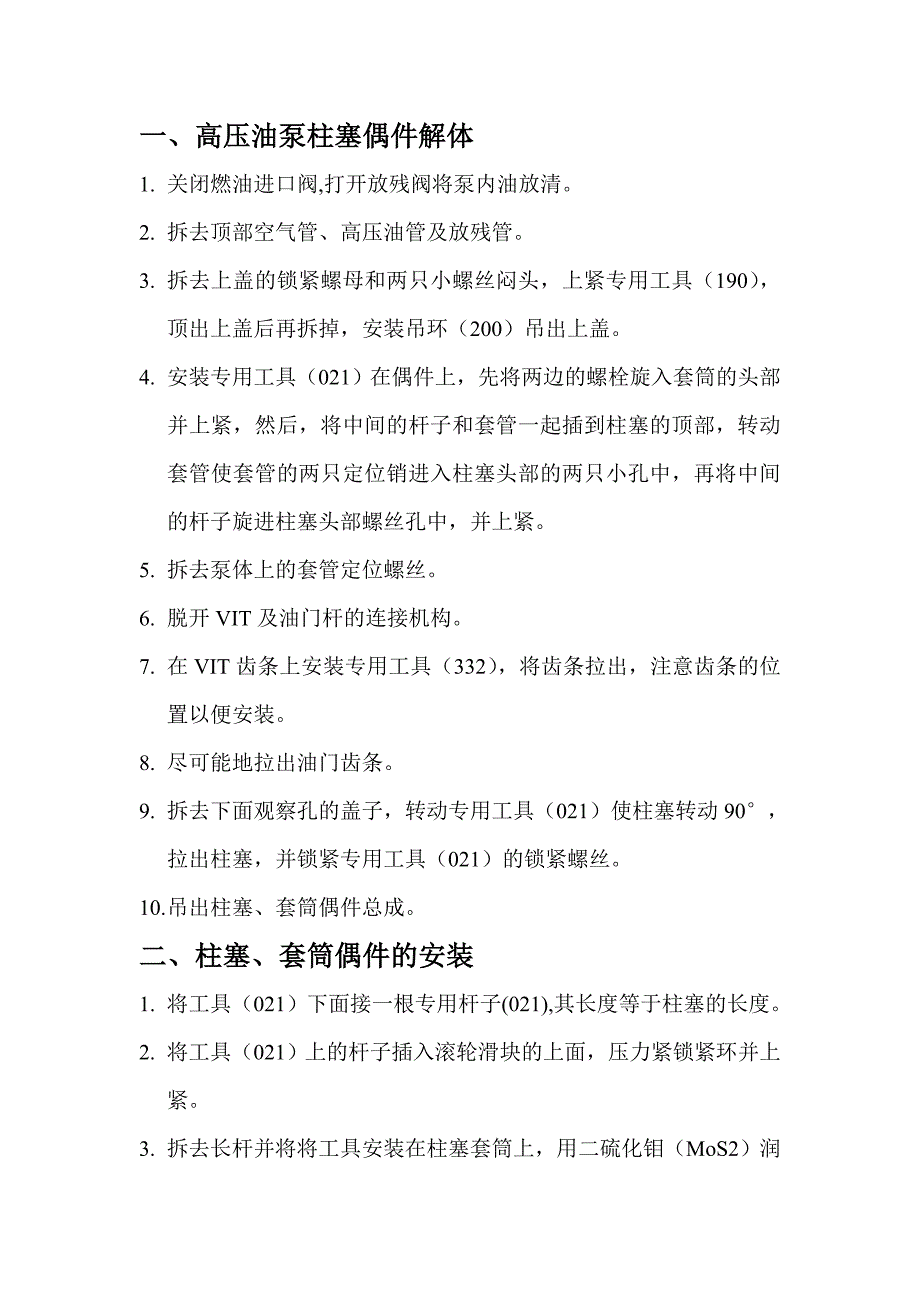

一、高压油泵柱塞偶件解体一、高压油泵柱塞偶件解体1. 关闭燃油进口阀,打开放残阀将泵内油放清2. 拆去顶部空气管、高压油管及放残管3. 拆去上盖的锁紧螺母和两只小螺丝闷头，上紧专用工具（190） ，顶出上盖后再拆掉，安装吊环（200）吊出上盖4. 安装专用工具（021）在偶件上，先将两边的螺栓旋入套筒的头部并上紧，然后，将中间的杆子和套管一起插到柱塞的顶部，转动套管使套管的两只定位销进入柱塞头部的两只小孔中，再将中间的杆子旋进柱塞头部螺丝孔中，并上紧5. 拆去泵体上的套管定位螺丝6. 脱开 VIT 及油门杆的连接机构7. 在 VIT 齿条上安装专用工具（332） ，将齿条拉出，注意齿条的位置以便安装8. 尽可能地拉出油门齿条9. 拆去下面观察孔的盖子，转动专用工具（021）使柱塞转动 90°，拉出柱塞，并锁紧专用工具（021）的锁紧螺丝10.吊出柱塞、套筒偶件总成二、柱塞、套筒偶件的安装二、柱塞、套筒偶件的安装1. 将工具（021）下面接一根专用杆子(021),其长度等于柱塞的长度2. 将工具（021）上的杆子插入滚轮滑块的上面，压力紧锁紧环并上紧3. 拆去长杆并将将工具安装在柱塞套筒上，用二硫化钼（MoS2）润滑套筒上的定时螺纹。
4. 检查 VIT 齿条的位置，尽可能地拉出油门齿条5. 调整柱塞脚的位置，以便放入滑块顶部，然后放入偶件6. 如位置稍有偏差，转动齿条改变柱塞脚的位置7. 松开 VIT 的专用工具，拉动 VIT 齿条柱塞应能上下移动8. 安装好套筒后，将柱塞压入滑块顶部的孔中并转动 90°9. 安装 VIT 及油门齿条的连接机构10.安装套筒的定位销，拆去专用工具（021） 11.安装油泵的上盖12.安装停油阀、保护帽、高压油管、空气管放残管注：上述解体过程图片存放 D 盘 my work ，在 S—411 文件夹中查找《S411 试航》文件夹即可。
