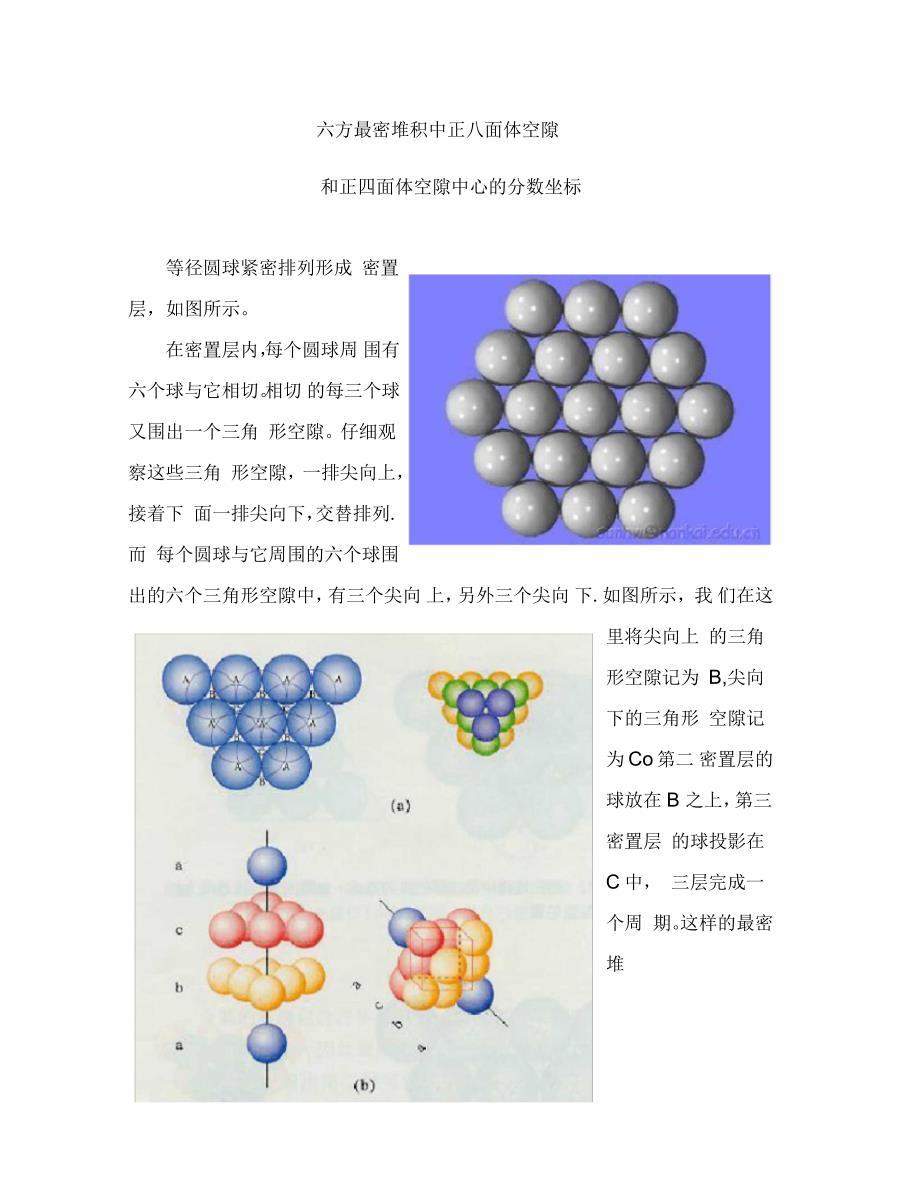

六方最密堆积中正八面体空隙和正四面体空隙中心的分数坐标等径圆球紧密排列形成 密置层，如图所示在密置层内，每个圆球周 围有六个球与它相切相切 的每三个球又围出一个三角 形空隙仔细观察这些三角 形空隙，一排尖向上，接着下 面一排尖向下，交替排列.而 每个圆球与它周围的六个球围出的六个三角形空隙中，有三个尖向 上，另外三个尖向 下.如图所示，我 们在这里将尖向上 的三角形空隙记为 B,尖向下的三角形 空隙记为Co第二 密置层的球放在B 之上，第三密置层 的球投影在C中， 三层完成一个周 期这样的最密堆积方式叫做立方最密 堆积（ccp,记为A1 型）,形成面心立方晶 胞若第三密置层的 球投影与第一密置层 的球重合，两层完成 一个周期这样的最 密堆积方式叫做六方 最密堆积（hcp,记为A3型），形成六方晶胞，如图所示在这两种堆积方式中，任何四个相切的球围成一个正四面体空 隙；另外，相切的三个球如果与另一密置层相切的三个球空隙对应，它 们六个球将围成一个正八面体空隙也就是说 ，围成正八面体空隙的这 六个球可以分为相邻的两层，每层的正三角形中心的连线垂直于正三 角形所在的密置层，参看下图，黑色代表的不是球而是正八面体的中 心。
在这两种最密堆积方式中，每个 球与同一密置层的六个球相切，同时 与上一层的三个球和下一层的三个球 相切，即每个球与周围十二个球相切 （配位数为12）中心这个球与周围 的球围出八个正四面体空隙，平均分 摊到每个正四面体空隙的是八分之一个球这样 ，每个正四面体空隙分 摊到的球数是四个八分之一，即半个中心这个球周围还围出六个八面体空隙，它平均分摊到每个正八面体空隙的是六分之一个球这样，每个正八面体空隙分摊到的球数是六个六分之一，即一个总之这两种最密堆积中，球数 ：正八面体空隙数：正四面体空隙数=1: 1:2面心立方最密堆积(ccp, A1型)中正八面体空隙和正四面体空 隙的问题比较简单、直观下面我们集中讨论六方最密堆积( hcp,A3 型)中正八面体空隙和正四面体空隙中心的分数坐标.在六方最密堆积中画出一个六方晶胞，如下面两幅图所示在6个三棱柱中的相间的3个三棱柱的中心平均每个六方晶胞中有两个正八面体空隙，如下面两幅图所示 空隙中心的分数坐标分别为:(2/3,1/3, 1/4) , (2/3, 1/3,3/4)对于正四面体空隙，存在这样一个问题，即正四面体的中心到它的底面的距离是它的高的多少倍？解法一（分体积法）：以正四面体的中 心。
为顶点，以正四面体的四个面为底 面将正四面体平均分为四个等体积的小三棱锥，小三棱锥的高为OH,则有:S|AH| 4S|OHAH 4 OH即正四面体的中心到底面的距离是它的高的四分之一 解法二（立方体法）：将正四面体的四个顶点放在立方体相隔的四个顶点.设立方体的边长为1,则正四面体的边长为 艮 正四面体的高为 近恒 H3.由于 33立方体的体对角线为73,所以正四面体的中心（即立方体的中心）到 它的底面的距离与它的高之比为：1: 4解法三（外接球法）：如图，设正四 面体的边长为1,则BG 2虫虫，AG|至32313“2rAG| 2r-6 123解得r吏4OG趣虫吏3412|OG| 1r 3即正四面体的中心到底面的距离是它的 高的四分之一解法四（正弦定理法）：如图，正四面体中心到两个顶点之间 的夹角为109等腰三角形的另两个 角为3527°.根据正弦定理即可求解.F面我们来找出六方最密堆积一个晶胞中的所有正四面体六方晶胞内中间层的一个球与上面三个球和下面三个球各围成一个正四面体空隙，空隙中心的分数坐标分别是:1/3, 2/3,1/8),(1/3,2/3,7/8)另外在每个棱上，晶胞顶点的八个球分别与中间层的 球围成正四面体空隙，这些空隙平均只有四分之一在这 个晶胞内，八个四分之一共为两个。
空隙中心的分数坐 标分别是:(0, 0,3/8) , (0, 0,5/8)四个坐标说明正四面体空隙共有四个用体积模型示意图来看各种空隙也是很有意思的情况作对比，看有哪些相似与不同估计锌请看左图在六方硫化锌中，硫离子呈六 方密堆积，锌离子填入空隙锌离子填入的 是什么空隙？(正四面体还是正八面体？) 是否填满了所有 的空隙？将结果 与立方硫化锌的离子与硫离子的半径比查阅锌离子与硫离子的半径数据，说明硫离 子是不是最密堆积。
