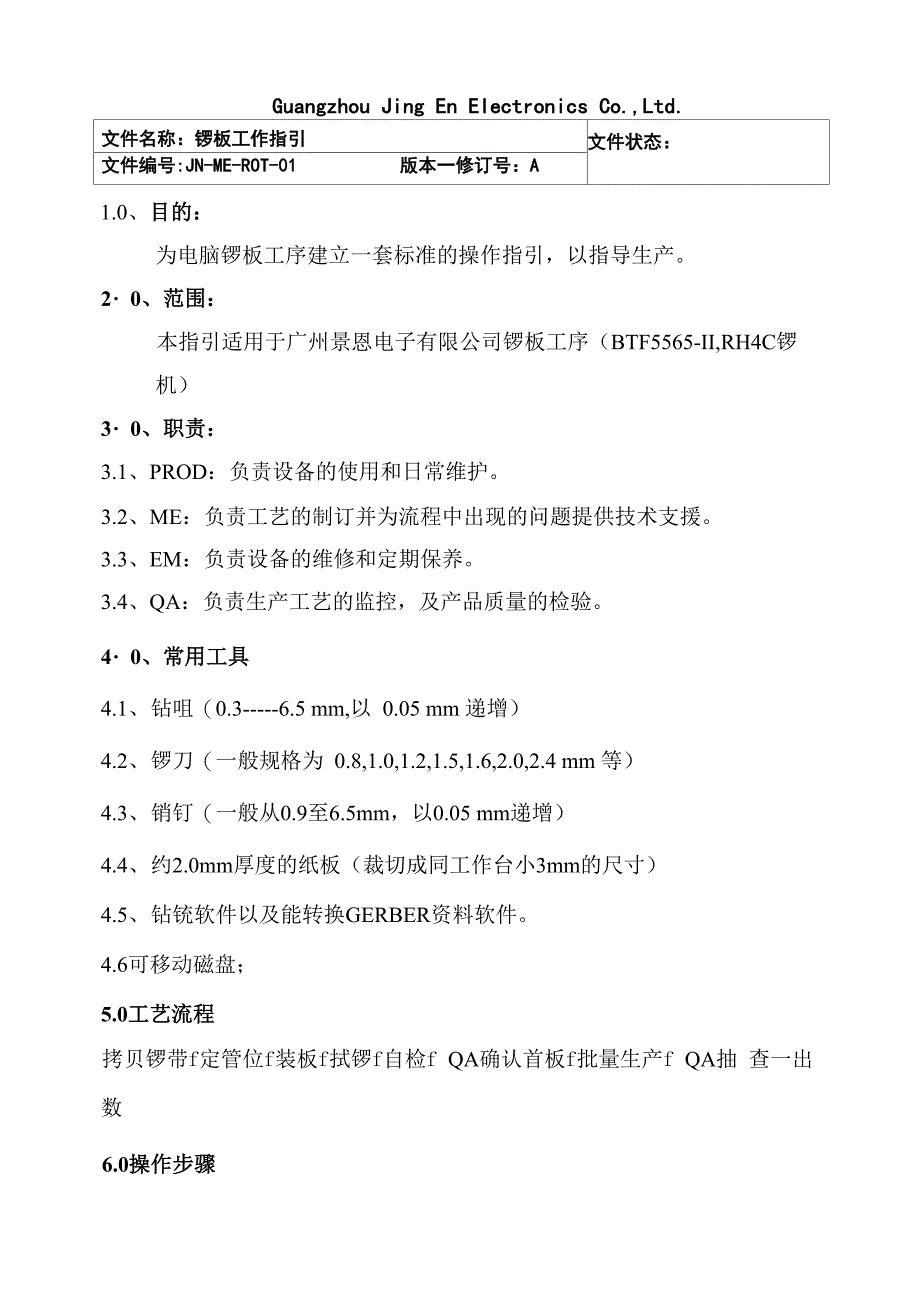

Guangzhou Jing En Electronics Co.,Ltd.文件名称：锣板工作指引文件状态：文件编号:JN-ME-ROT-01 版本一修订号：A1.0、目的：为电脑锣板工序建立一套标准的操作指引，以指导生产2・0、范围：本指引适用于广州景恩电子有限公司锣板工序（BTF5565-II,RH4C锣 机）3・0、职责：3.1、PROD：负责设备的使用和日常维护3.2、ME：负责工艺的制订并为流程中出现的问题提供技术支援3.3、EM：负责设备的维修和定期保养3.4、QA：负责生产工艺的监控，及产品质量的检验4・0、常用工具4.1、 钻咀（0.3-----6.5 mm,以 0.05 mm 递增）4.2、 锣刀（一般规格为 0.8,1.0,1.2,1.5,1.6,2.0,2.4 mm 等）4.3、 销钉（一般从0.9至6.5mm，以0.05 mm递增）4.4、 约2.0mm厚度的纸板（裁切成同工作台小3mm的尺寸）4.5、 钻铳软件以及能转换GERBER资料软件4.6可移动磁盘；5.0工艺流程拷贝锣带f定管位f装板f拭锣f自检f QA确认首板f批量生产f QA抽 查一出数6.0操作步骤6.1.0准备工作Guangzhou Jing En Electronics Co.,Ltd.文件名称：锣板工作指引文件状态：文件编号:JN-ME-ROT-01 版本一修订号：A6.1.1在正式开机前，用吸尘器清洁周围的地面和机台上的粉尘，并用酒精 擦拭机台和控制箱（每班一次）；6.1.2锁紧固定好各个机台上电木板的螺丝（BTF5565-II的电木板厚度至少 在8mm以上，RH4C的销钉固定板厚度至少在12mm以上，卸料抬板厚度至少在6mm以上）并在上面装同一块机台尺寸一样2.0mm厚度的纸板；6.1.3 RH4C锣机要检查气压是否在0.7Mpa以上；6.1.4清洗夹头，RH4C机型清洗好后，必须用专用的工具锁紧夹头；清洗 的频率至少每周一次；6.2.0开机打开机器总电源开关、吸尘器开关、进气开关，启动机器面板开关，再启动电脑开关，按F9进行z轴、x轴、y轴的复位（RH4C机和BTF5565-II 机都一样）6.3.0资料输入：6.3.1在工程指定的服务器的文件夹中拷贝资料“正式资料”中，型号以P 开始的在“生产资料”中拷贝，以S开始的“样板资料”中拷贝，资料的后 缀名为“rou”）；6.3.2 BTF5565-II 机点击［打开］，从［更多］下面找到锣带资料，打开，配资料格式后，关闭。
界面出现图形界面；6.3.3 RH4C 机按F3键读入程式（在档案对话框中，用TAB键切换对话盒中档位的位置广州景恩电子有限公司亠二= 三二 Guangzhou Jing En Electronics Co.,Ltd.文件名称：锣板工作指引文件状态：文件编号：JN-ME-ROT-01版本一修订号：A也可以直接输入档案的名称:A是软碟机\B是USB软碟机\C是内建硬盘机\E是USB硬碟机或闪存储存装置）6.4.0 调整工作原点：（要防止超界和不能同以前的定位孔相重合）6.4.1 BTF5565-II机：从图形界面观察，所有的孔位和锣刀路径都不能超出蓝色框，超出可点击软件界面的“设定工作原点”进行修改;6.4.2 RH4C机：按ALT+4进行模拟，若出现x或者y轴的报警信息，可按ALT+F4键在出现的对话框中进行修改x或者y的偏移量;6.5.0钻定位孔6.5.1根据MI和锣带资料的刀具序号同实物板进行比较找出用做定位的孔6.5.2径;选用合适的钻咀和销钉，选用的钻咀比实际孔径小0.1mm，选用的销钉 比实际孔径小0.05mm；6.5.3修改Z轴参数 6.5.3.1 BTF5565-H机：直接点击工具图标“Z轴”进行修改，数值越大,下钻就越深，反之则相反；一般下钻的深度比锣板的深度大7mm左右;6.532 RH4C 机:A 采用顶板作业时a 钻扩孔，以便于卸料板能正常上下活动，选用的钻咀要比实际选用的销钉大0.2mm，下钻的深度刚好钻入销钉固定板1mm左右，可按F4输 入Z#先进性拭钻;探 数值越小，下钻的深度就越深，反之则相反同BTF5565-II机相反!Guangzhou Jing En Electronics Co.,Ltd.文件名称：锣板工作指引文件状态：文件编号:JN-ME-ROT-01 版本一修订号：Ab钻定位销钉孔，销钉的选用参照6.431进行，下钻的深度在销钉固定板上约5mm；B不采用顶板作业，就直接选用钻销钉定位孔的钻咀和顶板作业的b 步骤中的Z轴参数进行；6.533设定好钻咀的提钻高度，防止在加工过程当中，因钻咀的提钻高度 不够高而出现撞销钉，或者刀具没有离开垫板或加工板而撞坏板，严重的会 出现损坏设备的现象！此参数已设定好，一般不进行改动！6.5.4 开机钻孔6.5.4.1 BTF5565-II机，点选软件『钻孔』后，按F5键根据屏幕提示装上 正确的刀具，『回车』即可；6.542 RH4C机：按先扩孔，并调整相应的z轴参数选用相应的刀具按F9 键加工即可，再钻销钉固定孔，并调整相应的z轴参数选用相应的刀具按F9 键加工即可；6.6.0装销钉：选取对应的销钉，用橡胶锤打入销钉孔，（先定位好三个管位 销，上好待锣板，将销钉放入定位孔内，用锤子垂直地敲入垫木板内，不宜 用力过猛，以免打偏官位或者打在板上）在尾孔出打一定位销钉，防止装错 板；6.7.0开机锣板6.7.1修改Z轴参数，使锣刀刚好进入纸板垫板0.5mm左右，切记一定要修 改正确，否则出现烧板而导致锣坏板的现象；6.7.2 BTF5565-II机点击『补刀』把钻定位孔的刀具『隐藏』，点选『铳边』Guangzhou Jing En Electronics Co.,Ltd.文件名称：锣板工作指引文件状态：文件编号:JN-ME-ROT-01 版本一修订号：A根据刀具序号，调整其相关的参数（下刀速度、提刀速度、铳切速度）6.7.3 RH4C机，按『ALT+K』，删除定位孔资料，并在相应的刀具序号中根据刀具的直径输入『F#』（#表示要输入的数值，一般要用小数点）调整锣刀的铳切速度，再按『ALT+K』锁定资料；按『ALT+P』、『T』键调出对应的刀具参数，根据资料和MI修改对应刀具序号的直径值，使其一致，最后调整相应的刀具的下刀速度、提刀速度、主轴的钻速，按F9即可进行加工;6.7.4取一生产板拭锣首板，然后交给QA进行确认，QA确认OK后方可进 行批量性的生产，否则需重新调整相关的参数；6.7.5在锣板过程中，注意观察压脚是否碰到定位销钉，每锣两周期的板要检查销钉是否有松动，确保锣出的外形符合要求，每首板至少检查1PCS，每锣5首板需要把各个机头锣的板全检一次；6.7.6在锣板过程当中，对于有Slot槽的板，每首板都拍对QAE pass首板, 检查是否用漏锣；6.7.7在锣板过程当中，注意检查吸尘是否良好，必要时要用辅助吸尘器辅 助吸尘；并每锣一周期的板都必须检查是否有漏锣；6.7.8在锣板过程中发现定位销钉过松，必须重新定位，种钉；6.7.9在中途发现断刀，需要重新装刀，把断刀取出，走刀时，不准找刀， 只能找路径序号或者点；6.7.10每班工作结束后，要清洁机台，周围地面，夜班要负责倒掉垃圾和吸 尘器中的粉尘；7.0锣板的补偿方法：Guangzhou Jing En Electronics Co.,Ltd.文件名称：锣板工作指引文件状态：文件编号:JN-ME-ROT-01 版本一修订号：A7.1 G41:顺时针锣板，向左补偿，一般不要求用G41锣板;7.2 G42:逆时针锣板，向右补偿。
一般要求用G42锣板；7.3 G40：中间锣板，关闭补偿;探在锣板过程中，因锣刀磨损或其它原因导致外围偏大时，需要减少补偿，即在刀具参数表中减少锣 刀的直径值（BTF5565-II，要点『补刀』在出现的对话框的刀具序号的刀具值中进行修改）反之加大 参数表中的锣刀的直径值；若在锣板过程当中出现，因锣刀磨损或其它原因而导致内槽偏大时，需要 加大刀具参数表中锣刀的直径值，反之，则减少参数表中锣刀的直径值；工程中制作锣带的时候，应 按公差的中值来制作；编辑锣带不能用过短的线段来组成圆弧，以防外形不符合要求；8.0关机8.1 RH4C机在关机前必须夹上断刀，防止夹头变形；8.2 按关闭机器电源、电脑电源、吸尘管道开关、进气开关、冷水机器电源开关、总电源开关的顺序进行关机;9.0参数设定9.1 BTF5565-II :机刀具速度参数刀具大小抬刀速度进刀速度切割速度转速备注钻刀0.6以下(25-30)10-20400000.7-0.9(30-40)30-40400001.0-1.5(40-50)35-45390001.5-2.0(40)30-40390002.0-2.5(35-45)25-35380002.5-3.0(30-40)20-30370003.0-3.5(30-40)15-2036000—# /y u w /v^恩电子有限公司Guangzhou Jing En Electronics Co.,Ltd・文件名称：锣板工作指引 文件状态:文件编号：JN-ME-ROT-01 版本一修订号：A3.5以上(30-40)8-1530000-35000锣刀0.810-155-10370001.010-158-12370001.23012-1810-12370001.515-2012-15360002.015-2012-20340009.2.0 RH4C 机9.2.1锣刀刀具参数表刀径转速下刀速起刀速XY进给外形补偿寿命mmKprmmm/ secmm/ secMm/ secmmm0.835.01.81004.00.83351.034.02.51004.01.031.134.02.51004.01.131.233.03.01005.01.241.332.03.01005.01.351.532.04.01007.01.581.632.04.01007.01.691.832.05.01008.01.892.030.06.010010.02.1440.02.228.07.010016.02.34Guangzhou Jing En Electronics Co.,Ltd.文件名称：锣板工作指引文件状态：文件编号：JN-ME-ROT-01版本一修订号：A2.426.07.010016.02.542.526.07.010016.02.65。
