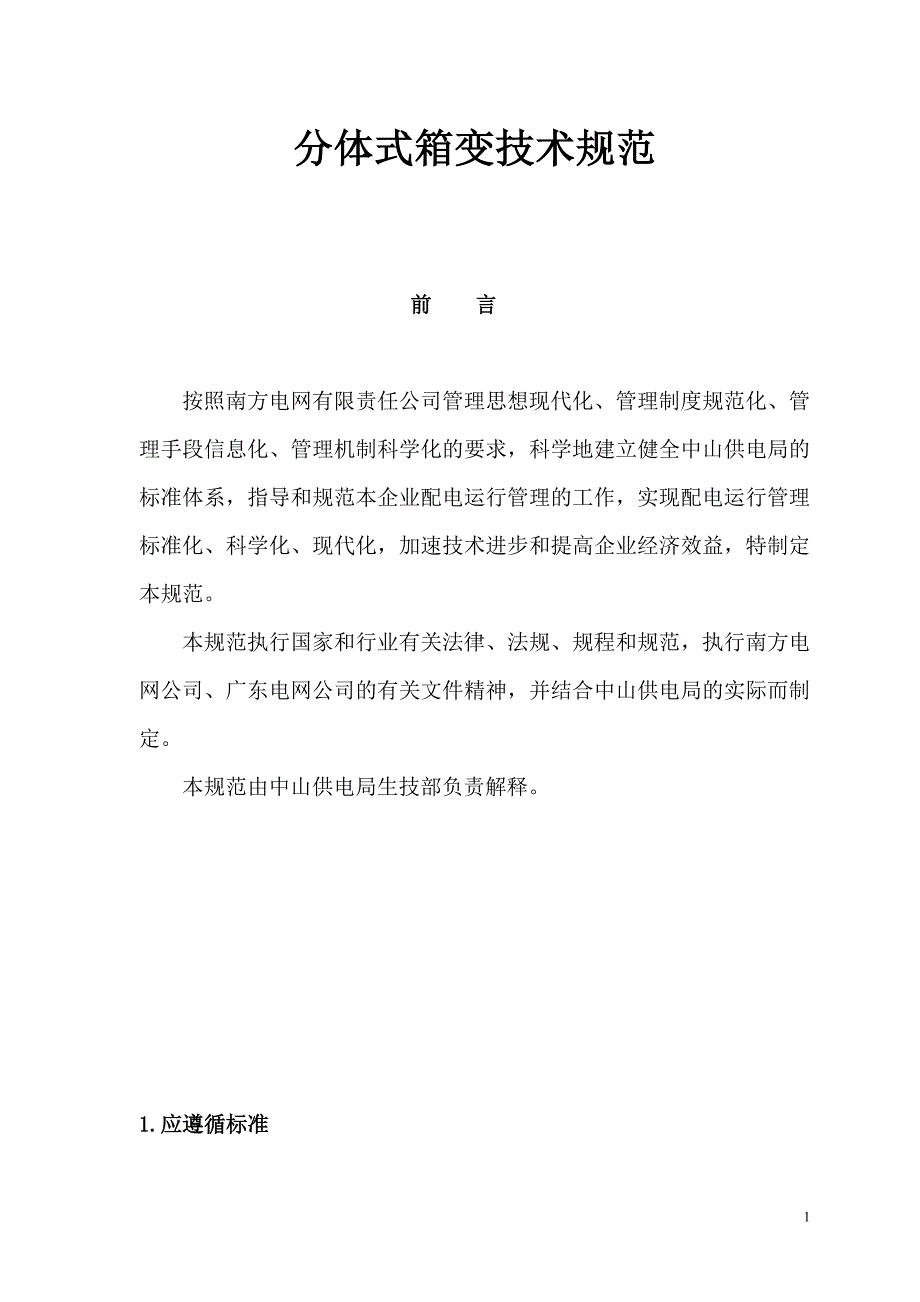

1分体式箱变技术规范前 言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的标准体系，指导和规范本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规范本规范执行国家和行业有关法律、法规、规程和规范，执行南方电网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制定本规范由中山供电局生技部负责解释1.应遵循标准2规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB） 、电力行业标准（DL）和国际单位制（SI） 现行标准如下：JB/T 10217-2000 《组合式变压器》高低压开关柜相关技术标准变压器相关技术标准低压无功动态无功补偿装置技术标准GB3096-1993 《城市区域环境噪声标准》2.环境及系统条件2.1 环境条件2.1.1 周围空气温度最高温度: 45℃(24 小时内平均值≤35℃)最热月平均温度： 30℃最低温度: -10℃最大日温差: 25K2.1.2 海拔高度: ≤1000m2.1.3 环境湿度: 日平均相对湿度不大于 95%日平均水蒸汽压力值不超过 2.2kPa月平均相对湿度不大于 90%月平均水蒸汽压力值不超过 1.8kPa2.1.4 地震烈度：7 度2.1.5 污秽等级：Ⅲ级32.1.6 安装场所：户内、户外 2.2 系统条件2.2.1 系统电压：10kV2.2.2 系统频率：50Hz 2.2.3 系统中性点接地方式：不接地、消弧线圈接地。
3. 主要电气参数及附件配置要求3.1 主要电气参数3.1.1 变压器接线方式为 D/yn11，空载、负载损耗执行省公司标准，空载损耗达 S11 标准及以上各种电气参数详见中山供电局油浸或干式变压器技术规范的要求3.1.2 箱变中不设置高压负荷开关、熔丝、低压总开关及低压无功补偿装置低压开关的电气参数满足中山供电局低压开关柜技术规范的要求，低压开关运行短路电流分断能力如下：1）变压器容量在 315kVA 及以下，其低压侧开关的运行额定短路电流分断能力为 25kA 及以上2）变压器容量在 400—630kVA 之间，其低压侧开关的运行额定短路电流分断能力为 35kA 及以上3）变压器容量为 750—1000kVA，其低压侧开关的运行额定短路电流分断能力为 40kA 及以上3.2 配置要求3.2.1 变压器及高压部分41）变压器型号为 S11 及以上低损耗型，结线方式为 D/yn112）变压器油为普通绝缘矿物油(10#)3）配油位指示器4）高压避雷器按《中山市中、低压配电网技术导则》要求选配5）配电缆头及附件（缆头为欧式带电可触摸型） 6）不配带电指示器3.2.2 低压部分1）不配置低压总开关，低压总进线配三只测量 CT，三只电流表，一只电压表；分支线不配 CT 及表计。
2）配置变压器过载保护装置，若变压器过载跳分支开关3）分支出线按四路考虑每路开关选用带分励脱扣器的开关（厂家、型号在技术协议或施工图审查中确定） ，出线分支开关为塑壳式开关4）低压配电装置的连线均应有明显的相别标记5）配一组低压避雷器6）低压零母线的截面于主母线截面相同，按变压器容量配置4 结构要求 4.1 箱壳防护等级变压器: 全密封箱体及高低压间隔不低于 IP334.2 外壳1）分体式箱变的外壳采用优质冷轧钢板制造，并经防腐处理，表面覆5盖层为静电喷涂而成，涂层漆膜厚度不小于 150μm 并应均匀一致,至少15 年不褪色箱壳表面应有明显的“止步、高压危险”警示标志2）外壳应喷涂危险警示标志4.3 箱体4.3.1 箱体骨架采用装配式和焊接式；高、低压间隔和变压器可布置成目 字 型 ， 即 高 压 电 缆 从 箱 体 侧 面 进 线 ；箱体的外观美观，颜色为计算机灰或军品绿4.3.2 箱体应设足够的自然通风口和隔热措施，以保证在正常条件下运行时，所有电器设备的温度不超过其最大允许温度4.3.3 所用箱门向外开，箱门的开启角度应大于 90°，并设定位装置门上应有密封措施，并装有把手在箱门上开出大约 12cm×16cm 的方型内嵌框为挂锁位子，挂锁孔径为 10mm。
并有活页防雨板保护挂锁内嵌框中应设有 M16 外角螺栓连动机构定位箱门挂锁锁定后外角螺栓不能旋动5、试验5.1 型式试验项目如下：a. 一般检查；b. 绝缘试验；c. 温升试验；d. 机械试验；e. 主回路电阻测量；f. 动热稳定试验；6g. 关合和开断能力试验；h. 防护等级检查；i. 防雨试验；j. 噪音测量；k. 外壳机械强度试验；5.2 出厂试验a. 一般检查b.机械操作和机械特性试验c.工频耐压测试d.仪表、指示元件等的检查e.高压主回路电阻测量和接地回路检查6.厂商应提供的技术文件6.1 厂商方提供的图纸供方向需方提供最终版的用于设计、检验、现场安装和调试以及运行维护方面的图纸和有关技术资料6.2 厂商应提供的技术文件6.2.1 产品合格证书6.2.2 产品试验报告，包括出厂、型式和特殊试验报告6.2.3 使用说明书6.2.4 运行、检修手册及其有关资料6.2.5 备品备件等清单6.2.6 装箱清单7以上图纸、资料应随货提供。
