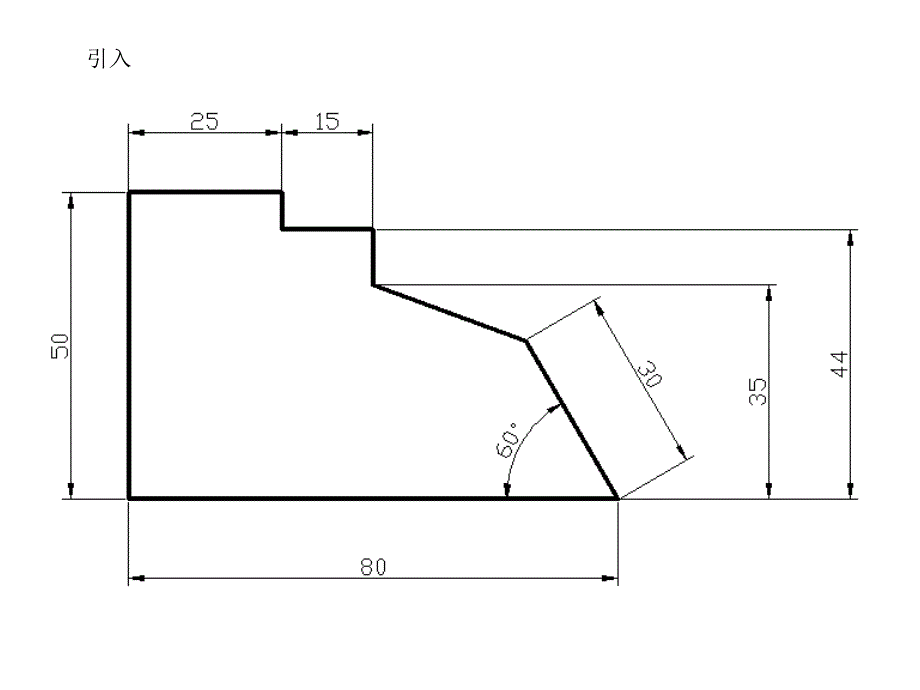

引入 一、二维线框的绘制1、直线的画法 ①水平线：构建平行X轴直线，给定Y坐标值 ②铅垂线：构建平行Y轴直线，给定X坐标值 ③两点连线:课堂练习1.1.1：画Y=0、Y=20的水平线 画X=0、X=20的铅垂线 任意两点连线Y=0的水平线Y=20的水平线X=0的铅垂线X=20的铅垂线 1、直线的画法④极坐标画线:已知直线起点、倾角，倾角指与X轴夹角，有正负课堂练习1.1.2：画如图三角形 1、直线的画法 ⑤切线：画圆弧切线 a角度：已知倾角画某圆弧切线， 倾角指与X轴夹角，有正负 b二圆弧：画二圆弧公切线 c点：已知圆外一点作圆弧切线 2、圆弧的画法 ①极坐标画圆弧：已知圆心、半径 ②两点画圆弧：已知圆上二点、半径 ③三点画圆弧:已知圆上三点 极坐标画圆弧三点画圆弧二点画圆弧 2、圆弧的画法 ④切弧: a一个物体：已知一相切曲线、切点、半径 b二个物体（与修整曲线的倒圆功能相同）：已知二相切曲线、半径切一物体切二物体课堂练习1.2.2：画各图所示红色圆弧 ④切弧: c三个物体：已知三相切曲线或已知二相切曲线、切点d中心线：已知一相切曲线、圆心线、半径切三物体 e点：已知一相切曲线、圆通过点、半径 。
