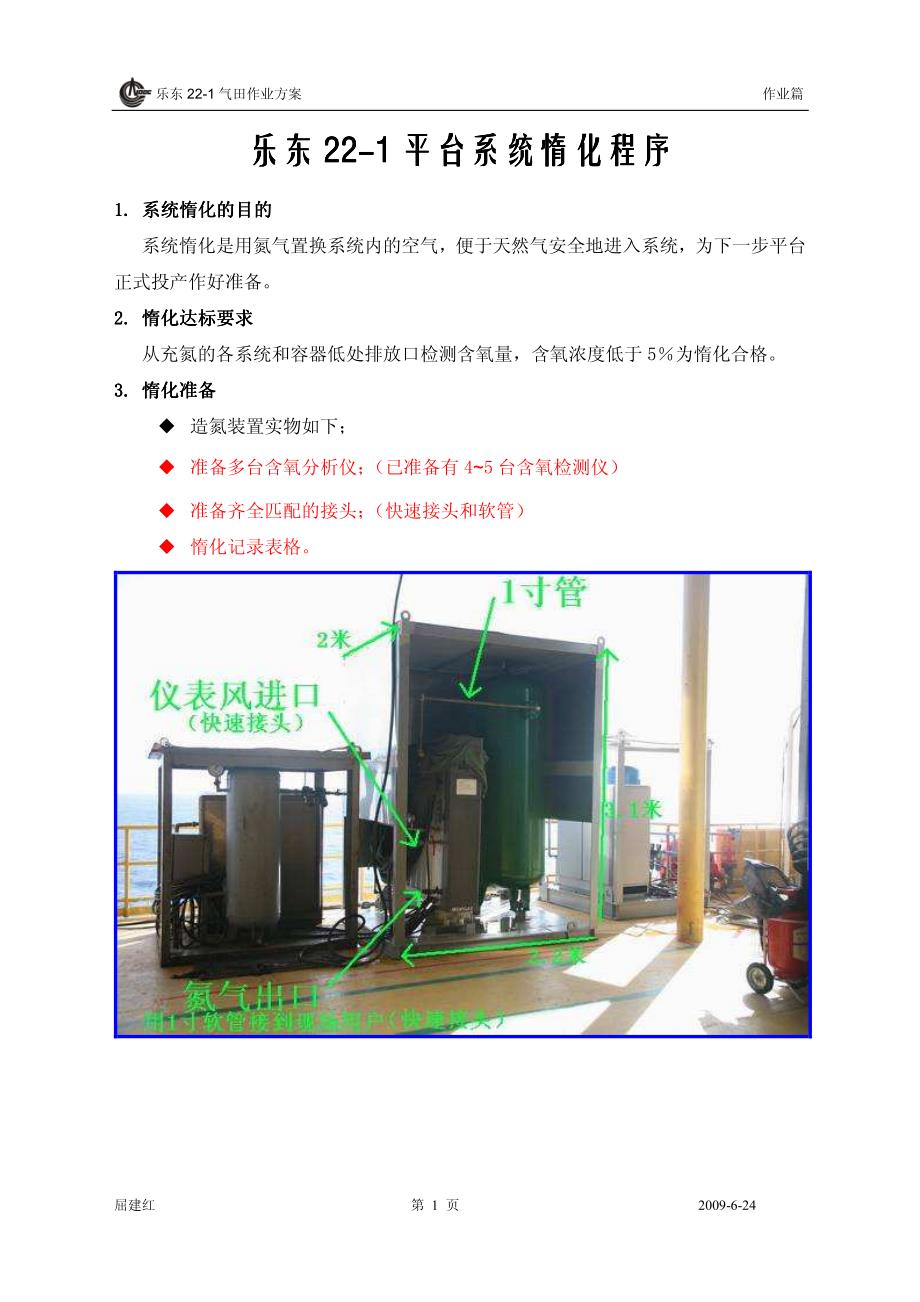

乐东 22-1 气田作业方案 作业篇 屈建红 第 1 页 2009-6-24 乐东乐东乐东乐东 22222222- - - -1 1 1 1 平台平台平台平台系统惰化系统惰化系统惰化系统惰化程序程序程序程序 1.1.1.1. 系统惰化的目的系统惰化的目的系统惰化的目的系统惰化的目的 系统惰化是用氮气置换系统内的空气，便于天然气安全地进入系统，为下一步平台正式投产作好准备 2.2.2.2. 惰化达标要求惰化达标要求惰化达标要求惰化达标要求 从充氮的各系统和容器低处排放口检测含氧量，含氧浓度低于 5％为惰化合格 3.3.3.3. 惰化准备惰化准备惰化准备惰化准备 ? 造氮装置实物如下； ? 准备多台含氧分析仪； （已准备有 4~5 台含氧检测仪） ? 准备齐全匹配的接头； （快速接头和软管） ? 惰化记录表格 乐东 22-1 气田作业方案 作业篇 屈建红 第 2 页 2009-6-24 4.4.4.4. 惰化操作程序惰化操作程序惰化操作程序惰化操作程序 ? 按惰化流程图导通流程； ? 打开所有调节阀、流量计的旁通阀，打开所有仪表与容器的连通阀； ? 关闭所有设备、管线到闭排、放空管汇的阀门； ? 启动造氮装置； ? 由于氮气比空气轻，在给系统充氮时，需从系统的最高处充入氮气，从最低处排放空气，而且充氮速度不宜过快，最好采取间歇式充氮； ? 管线充氮时，从管线的一端充入氮气，应从另一端排放； ? 当吹扫到分支管时，应分别对每一支进行吹扫，避免产生死角； ? 在充氮的过程中，应随时检测排放口的含氧量，直到含氧浓度小于 5%，关闭放空口； ? 惰化结束，系统要保持正压，如果压力降低可用氮气补充； ? 装置惰化时要考虑人员的安全，存在高压、缺氧的危险。
5.5.5.5. 天然气处理系统惰化程序天然气处理系统惰化程序天然气处理系统惰化程序天然气处理系统惰化程序 ? 按照图 3.20 导通流程（注意：所有的旁通阀、连接阀和隔离阀都应打开，到闭排、放空管汇的所有阀门应关闭） ； ? 平台主工艺系统惰化主要分 4 4 4 4 个部分分别进行惰化，如下图所示； ? 在压力容器的顶部接上氮气管线向流程充氮； ? 由低向高检测各放空口处的氧气含量，当检测口处的含氧浓度低于 5%时，关闭放空口； ? 惰化完后，各管线和容器内应保持正压，确保没有空气再进入罐内； 乐东 22-1 气田作业方案 作业篇 屈建红 第 3 页 2009-6-24 图3.20 乐东 22-1 平台天然气处理系统惰化流程 ①①①① ②②②② ③③③③ ④④④④ 乐东 22-1 气田作业方案 作业篇 屈建红 第 4 页 2009-6-24 第一部分第一部分第一部分第一部分惰化注气点惰化注气点惰化注气点惰化注气点：：：：高压高压高压高压 生产分离器上游惰化注气生产分离器上游惰化注气生产分离器上游惰化注气生产分离器上游惰化注气 点点点点。
第第第第四四四四部分部分部分部分惰化注气点惰化注气点惰化注气点惰化注气点：：：：低低低低压生压生压生压生 产分离器上游惰化注气点产分离器上游惰化注气点产分离器上游惰化注气点产分离器上游惰化注气点 第三部分惰化注气点第三部分惰化注气点第三部分惰化注气点第三部分惰化注气点：：：：三甘三甘三甘三甘 醇接触塔段惰化注气点醇接触塔段惰化注气点醇接触塔段惰化注气点醇接触塔段惰化注气点 第一部分第一部分第一部分第一部分惰化注气点惰化注气点惰化注气点惰化注气点：：：：高压高压高压高压 生产分离器上游惰化注气生产分离器上游惰化注气生产分离器上游惰化注气生产分离器上游惰化注气 点点点点 采油树温 井接口 乐东 22-1 气田作业方案 作业篇 屈建红 第 5 页 2009-6-24 第第第第二二二二部分部分部分部分惰化注气点惰化注气点惰化注气点惰化注气点：：：：压缩机压缩机压缩机压缩机 A A A A\ \ \ \B B B B 进出口涤气罐段进出口涤气罐段进出口涤气罐段进出口涤气罐段惰化注气惰化注气惰化注气惰化注气 点点点点。
第第第第二二二二部分部分部分部分惰化注气点惰化注气点惰化注气点惰化注气点：：：： 压缩机压缩机压缩机压缩机 C C C C 进出口涤气罐段进出口涤气罐段进出口涤气罐段进出口涤气罐段惰化注气点惰化注气点惰化注气点惰化注气点 第第第第二二二二部分部分部分部分惰化时惰化时惰化时惰化时，，，，压缩机压缩机压缩机压缩机 A A A A\ \ \ \B B B B 进出口涤进出口涤进出口涤进出口涤 气罐气罐气罐气罐段的回流阀需打段的回流阀需打段的回流阀需打段的回流阀需打 乐东 221 气田作业方案 作业篇 屈建红 第 6 页 2009-6-24 6.6.6.6. 乐东乐东乐东乐东 22222222- - - -1 1 1 1 平台燃料气处理系统惰化平台燃料气处理系统惰化平台燃料气处理系统惰化平台燃料气处理系统惰化 ? 按照图 3.21 导通流程（注意：所有的旁通阀、连接阀和隔离阀都应打开，到闭排、放空管汇的所有阀门应关闭） ； ? 关闭接触塔出口至燃料气处理系统的前端隔离阀，在压力控制阀排放口处接充氮管线； ? 在燃料气缓冲罐的底部排放， 并用含氧分析仪检测含氧量低于 5%合格； ? 惰化完后，应使流程内部保持正压。
图3.21 乐东 22-1 平台燃料气处理系统惰化 7.7.7.7. 乐东乐东乐东乐东 22222222- - - -1 1 1 1 平台凝析油处理系统惰化平台凝析油处理系统惰化平台凝析油处理系统惰化平台凝析油处理系统惰化 ? 导通流程如图 3.22,注意各容器至聚结分离器的出口阀要关闭（注意：所有的旁通阀、连接阀和隔离阀都应打开，到闭排、放空管汇的所有阀门应关闭） ； ? 从聚结分离器顶部加氮气,从底部排放,含氧量低于 5%合格； ? 惰化完成后保持正压,惰化完毕 乐东 221 气田作业方案 作业篇 屈建红 第 7 页 2009-6-24 MMCEP-V-2010 CEP-F-2010A/BCEP-P-2010A/BFROM LP PRO SEPTO VENT HEADERFROM LP PRO SEPFROM HP PRO SEPOVERBOARDTO EXPORT PIPE注氮点排放点SDV2039SDV2016图3.22 乐东 22-1 平台凝析油处理系统惰化流程图 8.8.8.8. 乐东乐东乐东乐东 22222222- - - -1 1 1 1 平台放空及火炬系统惰化平台放空及火炬系统惰化平台放空及火炬系统惰化平台放空及火炬系统惰化 ? 按如图 3.23 在火炬分液罐出口安上盲板,各密闭容器出口到火炬管线阀隔离； ? 从聚结分离器顶部加氮气,从底部排放,含氧量低于 5%合格； ? 惰化完成后保持正压，惰化完毕。
乐东 221 气田作业方案 作业篇 屈建红 第 8 页 2009-6-24 图3.23 乐东 22-1 平台放空及火炬系统惰化流程 。
