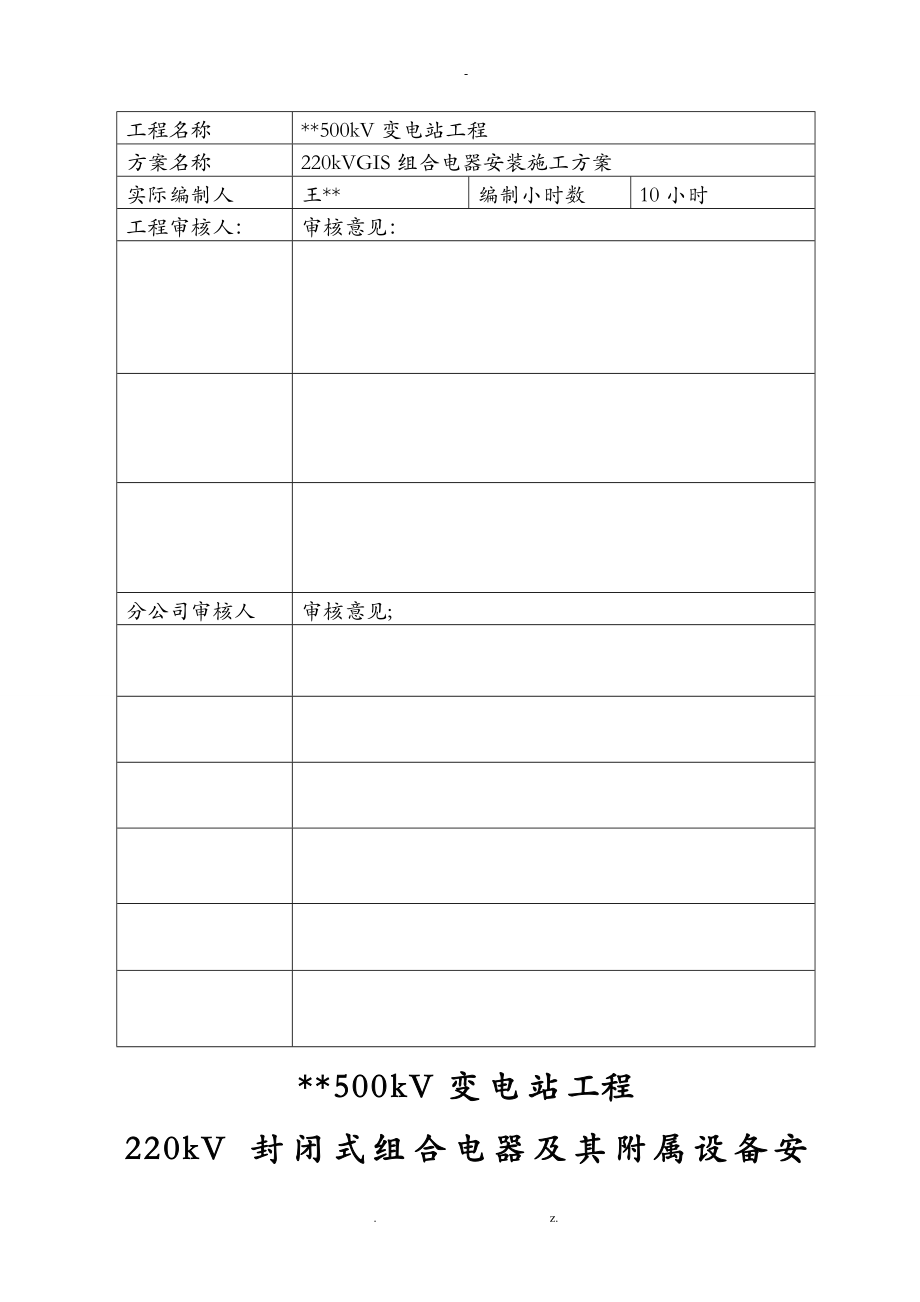

工程名称**500kV变电站工程方案名称220kVGIS组合电器安装施工方案实际编制人王**编制小时数10小时工程审核人：审核意见：分公司审核人审核意见;**500kV变电站工程220kV 封闭式组合电器及其附属设备安装施工方案**500kV变电站工程施工工程部2015年10月22日. z.-批 准：年月日审 核：副总工程师：年月日工程技术部：年月日平安监察质量部：年月日变电施工分公司负责人：年月日变电施工分公司工程科：年月日变电施工分公司安监科：年月日工程总工程师：年月日工程质检员：年月日工程平安员：年月日编 写：年月日目录一、工程概况及适用围- 1 -二、施工依据- 1 -三、施工部署及人员组织- 2 -〔一〕人员职责分工表- 2 -〔二〕人员组织机构图- 3 -四、主要设备、工器具- 3 -〔一〕主要机械设备- 3 -〔二〕主要工器具- 3 -五、施工作业条件- 4 -〔一〕材料、工具及安装前准备- 4 -〔二〕施工平面布置图- 6 -六、施工进度方案及工期保证措施- 6 -〔一〕施工进度方案- 6 -〔二〕工期保证措施- 7 -七、施工程序工艺及技术措施- 8 -〔一〕施工工艺流程图- 9 -〔二〕设备到货前的准备工作- 10 -〔三〕根底验收- 10 -〔四〕吊装就位前设备检查- 11 -〔五〕避雷器、CVT安装- 11 -〔六〕GIS设备吊装- 11 -〔七〕设备卸货后存放、检查- 16 -〔八〕GIS主体间隔设备及辅机配件的主要对接工艺：- 17 -〔九〕对接过程中的考前须知- 27 -〔十〕更换吸附剂- 28 -〔十一〕抽真空、注气- 30 -〔十二〕GIS本体二次电缆敷设及接线- 32 -〔十三〕GIS设备接地- 32 -〔十四〕GIS组合电器的试验- 33 -〔十五〕电缆排列与二次接线- 34 -八、标准工艺- 34 -九、质量通病及防治措施- 45 -十、平安风险分析及预控措施- 47 -〔一〕变电站一次设备安装- 47 -〔二〕变电站组合电器安装- 47 -十一、现场文明施工及环境保护措施- 49 -〔一〕平安防护措施- 49 -〔二〕个人防护用品- 51 -〔三〕现场布置- 51 -〔四〕环境保护- 52 -〔五〕作业行为- 52 -十二、GIS安装执行强条- 53 -〔一〕平安强条- 53 -〔二〕质量强条- 55 -1 ：**500kV变电站工程 GIS组合电器安装施工平安动态风险识别、评估及预控措施清册- 61 -. z.-一、工程概况本工程220kV配电装置采用户外三相分箱式GIS〔母线共箱〕，由西电开关电气**生产，断路器单列布置，架空进、出线，本期及远景均为双母线双分段接线，设母联断路器和分段断路器，装设四组母线设备。
本期工程建立8个220kV出线间隔，2个主变进线间隔，4个母线PT间隔，2个母联间隔，2个分段间隔；为扩建方便，本期建立备用五线至备用八线间隔和*4主变进线间隔的母线侧隔离开关及三工位隔离开关本方案适用于**500kV变电工程220kVGIS组合电器安装施工，并规定了相关施工依据、人员组织、作业资源、作业流程以及作业工序的要求、标准和平安措施等工序围包括施工准备、根底验收、避雷器及CVT吊装、GIS设备就位、整间隔准确就位、主母线安装、主回路电阻测试、分支母线及套管安装、回路电阻测试、抽真空及注气、开关机构调试、CT及PT试验、微水测试、工频耐压试验、接地制作、汇控柜二次施工时效围2015年10月-2016年9月二、主要编制依据表1 编制依据1、"中华人民国工程建立标准强制性条文〔电力工程局部2011〕"电力工程局部20112、"输变电工程建立标准强制性条文实施管理规程"〔Q/GDW248-2008〕Q/GDW248-20083、"电网公司输变电工程标准工艺〔一〕施工工艺示手册"4、"电网公司输变电工程标准工艺〔二〕施工工艺示光盘"2011年版5、"电网公司输变电工程标准工艺〔三〕工艺标准库"2012年版6、"电网公司输变电工程标准工艺〔四〕典型施工方法〔第二辑〕"7、"电网公司输变电工程标准工艺〔五〕典型施工方法演示光盘"2012年版8、"电网公司输变电工程质量通病防治工作要求及技术措施"的通知基建质量〔2010〕19号9、"电气装置安装工程质量检验及评定规程"DL/T5161.1～5161.17-200210、"电力建立平安工作规程" 第三局部：变电站DL5009.3-201311、"电网公司电力平安工作规程" 变电局部Q/GDW1799.1-201312、"输变电工程施工平安风险识别评估及预控措施管理方法"国网〔基建/3〕176-201513、"输变电工程平安文明施工标准化管理方法"国网国网〔基建/3〕187-201514、"电网公司十八项电网重大反事故措施"〔修订版〕电网生〔2012〕352号15、"基建类和生产类标准差异协调统一条款〔变电局部〕"办基建〔2008〕20号16、"协调统一基建类和生产类标准差异条款"电网科〔2011年〕12号17、"电网公司关于印发电网设备技术标准差异条款统一意见的通知) 电网科〔2014〕315号18、"电网公司输变电工程设备安装质量管理重点措施〔试行〕"基**质〔2014〕38 号 19、"电气装置安装工程高压电器施工及验收规"GB50147—201020、"电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规"GB50148-201021、"电气装置安装工程电气设备交接试验标准"GB50150-200622、"电气装置安装工程电缆线路施工及验收规"GB50168-200623、"电气装置安装工程接地装置施工及验收规"GB50169-200624、"电气装置安装工程盘、柜及二次回路接线施工及验收规"GB50171-201225、"变电站工程主要电气设备安装质量工艺关键环节管控记录卡"基**质【2015】42号26、全国一级建造师执业资格考试用书"机电工程管理"27、施工图纸"220kV配电装置"及厂家说明书三、施工部署及人员组织220kV GIS组合电器设备安装施工由电气班负责，一次设备安装队配备施工人员15人，工程经理**，工程副经理**，工程总工王**，技术员王**，质检负责人**，平安负责人**，施工负责人*，试验负责人*。
〔一〕人员组织表2**500kV变电工程220kVGIS组合电器安装主要人员职责 序号**职务负责工程主要工作职责1**工程经理平安第一责任人、负责整体协调本部门负责的所有安装中问题2**工程副经理副总协调人负责整体协调本部门负责的所有安装中问题3王**工程总工技术、质量总负责组织技术方案编审，对质量技术全面负责4王**技术员技术负责人编写施工方案讨论、组织技术交底5**专职质检员质量负责人负责质量检查工作6**专职平安员平安负责人负责现场平安工作7*安装总负责施工负责人负责GIS所有设备的清点、检查和安装工作，负责GIS抽真空及注气工作8*试验负责人高压试验负责GIS的各项电气试验包括SF6气体试验、整体交接试验等9嵇*二次负责人二次安装负责GIS的电缆敷设、二次接线工作10睿调试负责人二次回路调试负责GIS相关回路调试工作〔二〕人员组织机构图图1 **变人员组织机构图四、主要设备、工器具〔一〕主要机械设备表3 主要机械设备序号名 称规格数量备注1汽车起重机75吨1台2真空泵PALL 8.5kW Φ3cm2台3电焊机Z*7-315S2台〔二〕主要工器具表4 主要工器具序号名 称规格数量备注1钢丝绳φ13.5mm2根2尼龙吊套10t/5t各4根3U型环 10吨4个4倒链10吨4个5千斤顶10t/5t/3t各2只6电子真空表2只7烘箱1台8干湿温度计2只9平安行灯4只10白手套及耐高温石棉30付11厂家工装2套12塑料布5捆13防尘罩3套14防尘棚15经纬仪1台含塔尺16钳工工具及力矩扳手1套17水平尺长度1米2把18塑料布 1捆19砂纸360*、600*5020吸尘器 2台21充气嘴、充气接头 2个22气体回收装置 1台23无毛纸 足量24无水酒精足量25垂球4只26钢丝绳套8米φ202根27钢丝绳套4米φ202根28脚手架4套29防尘服3套30耐压设备1套31回路电阻测试仪55011台32SF6检漏仪1台33微水仪1台34开关测试仪1套35互感器测试仪1套36兆欧表一个37万用表2个38对讲机10个39防尘棚2个40粉尘仪DZ-AIR-1981个41除湿器*ROW-600A1个五、施工作业条件〔一〕材料、工具及安装前准备1.人的因素。
220kVGIS安装作业施工前，作业人员经培训考试合格后，焊工、起重作业人员、高空作业人员等特种人员应定期体检，并经培训合格，持证后上岗合理安排工作，防止出现加班过晚工人疲劳作业情况2.机械设备因素施工所用机械设备具有良好机械证明，并定期养护；所用电焊机、真空泵等设备经检测合格，并符合"电网公司电力平安工作规程" 变电局部DL5009.3-2013规定设备应定期保清洁、润滑、检查，确保机械设备处在良好运行状态使用卷尺尺、SF6检漏仪、经纬仪等计量器具须经检验合格，并具备检测报告、合格证、在有效期限3.材料因素GIS元件所有部件应完好无损，随车所载冲撞记录仪显示正确，标示显示运输过程中没有受过强烈冲击根据施工图纸准备所有电气安装所需要材料，施工所需要材料必须经正规。
