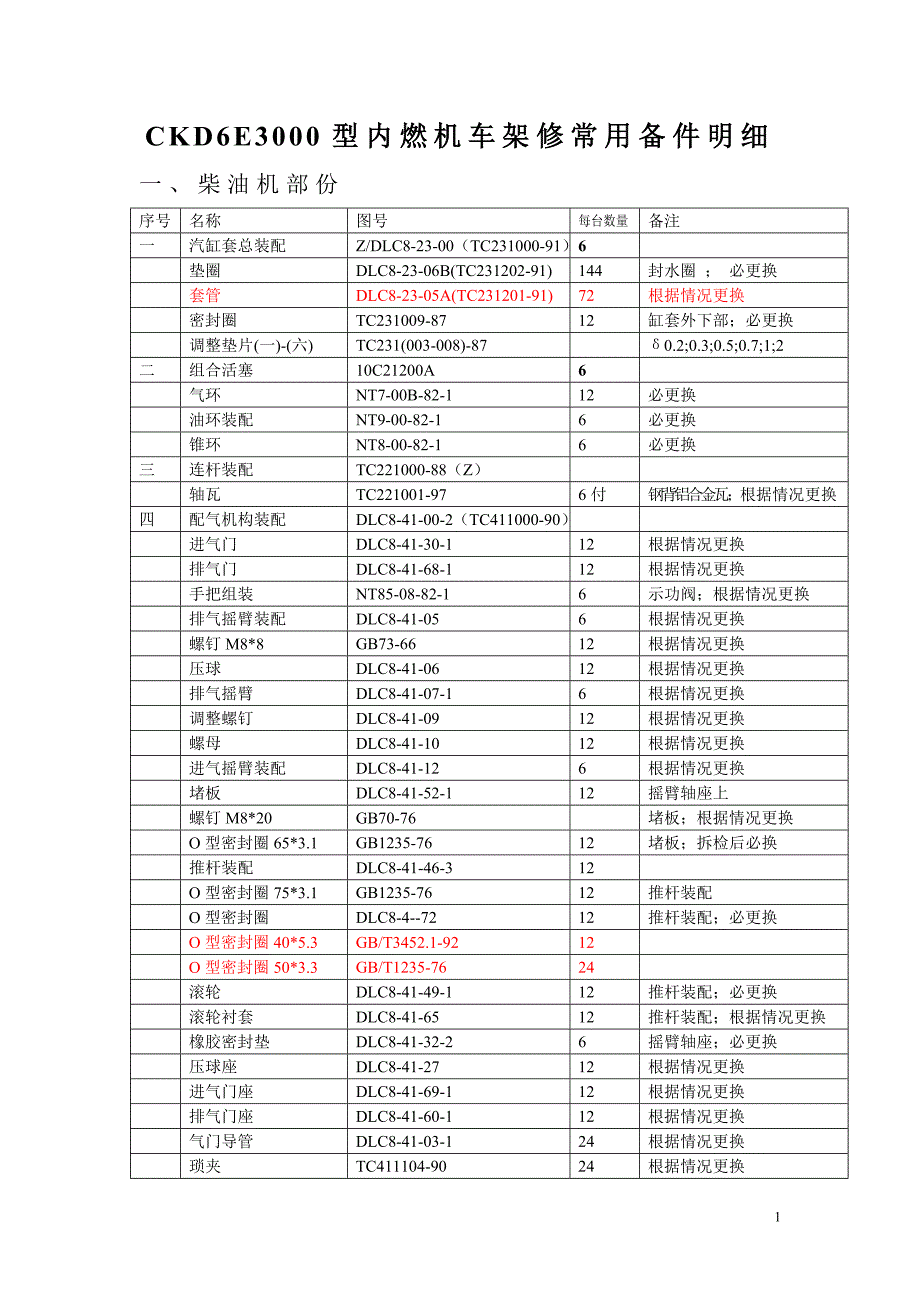

1CKD6E3000 型 内 燃 机 车 架 修 常 用 备 件 明 细一 、 柴 油 机 部 份序号 名称 图号 每台数量 备注一 汽缸套总装配 Z/DLC8-23-00（ TC231000-91）6垫圈 DLC8-23-06B(TC231202-91) 144 封水圈 ； 必更换套管 DLC8-23-05A(TC231201-91) 72 根据情况更换密封圈 TC231009-87 12 缸套外下部；必更换调整垫片(一)-(六) TC231(003-008)-87 δ0.2;0.3;0.5;0.7;1;2二 组合活塞 10C21200A 6气环 NT7-00B-82-1 12 必更换油环装配 NT9-00-82-1 6 必更换锥环 NT8-00-82-1 6 必更换三 连杆装配 TC221000-88（Z）轴瓦 TC221001-97 6 付 钢 背 铝 合 金 瓦 ； 根据情况更换四 配气机构装配 DLC8-41-00-2（ TC411000-90）进气门 DLC8-41-30-1 12 根据情况更换排气门 DLC8-41-68-1 12 根据情况更换手把组装 NT85-08-82-1 6 示功阀；根据情况更换排气摇臂装配 DLC8-41-05 6 根据情况更换螺钉 M8*8 GB73-66 12 根据情况更换压球 DLC8-41-06 12 根据情况更换排气摇臂 DLC8-41-07-1 6 根据情况更换调整螺钉 DLC8-41-09 12 根据情况更换螺母 DLC8-41-10 12 根据情况更换进气摇臂装配 DLC8-41-12 6 根据情况更换堵板 DLC8-41-52-1 12 摇臂轴座上螺钉 M8*20 GB70-76 堵板；根据情况更换O 型密封圈 65*3.1 GB1235-76 12 堵板；拆检后必换推杆装配 DLC8-41-46-3 12O 型密封圈 75*3.1 GB1235-76 12 推杆装配O 型密封圈 DLC8-4--72 12 推杆装配；必更换O 型密封圈 40*5.3 GB/T3452.1-92 12O 型密封圈 50*3.3 GB/T1235-76 24滚轮 DLC8-41-49-1 12 推杆装配；必更换滚轮衬套 DLC8-41-65 12 推杆装配；根据情况更换橡胶密封垫 DLC8-41-32-2 6 摇臂轴座；必更换压球座 DLC8-41-27 12 根据情况更换进气门座 DLC8-41-69-1 12 根据情况更换排气门座 DLC8-41-60-1 12 根据情况更换2气门导管 DLC8-41-03-1 24 根据情况更换琐夹 TC411104-90 24 根据情况更换横臂导杆 TC411114-90 12 根据情况更换五 调控传动装置 Z/DLC10-53-00 1观察孔盖板 DLC8-53-32 1 根据情况更换六 增压系统 ZJC2-71-00-000-2 恒压增压排气总管垫（一） ZJC2-71-00-002-2 1 与增压器连接；必更换排气总管垫（二） ZJC2-71-00-008-1 13 总管间连接；必更换排气支管垫（一） DLC8-71-03A-1(Z) 6 接缸头；必更换排气支管垫(二) ZJC2-71-00-004-1 6 接总管；必更换波纹管衬套 ZJC2-71-06-003-1（ ZJN10-71-05-003）根据情况更换增压系统 ZJC2-71-00-000-3 脉冲增压波纹管装配 ZJN10-71-05-000 7 根据情况更换排气总管管卡装配 ZJN10-71-06-000 7 根据情况更换排气总管垫(一) ZJN10-71-00-001 12 波纹管法兰；必更换排气总管垫(二) ZJN10-71-00-005 2 增压器进口；必更换排气支管垫(一) ZJN10-71-00-010 7 与总管连接；必更换排气支管垫(二) DLC8-71-03A-1(Z) 6 缸头排烟口；必更换压气机出气壳垫 ZJN10-71-00-002 1 必更换增压器进气壳垫 ZJN10-71-00-004 1 必更换密封圈(一) ZJC2-71-00-011 2 进气道装配；必更换密封圈(二) ZJC2-71-00-013 1 连接管；必更换软接管 DLC8-71-83 1 必更换Y 型密封圈 150 HG4-335-66 6 进气支管；必更换进气管垫 DLC8-71-06A 6 缸头进口；必更换七 燃油系统 ZJC2-81-00-000-1高压油管装配 DLC8-81-12 6 根据情况更换垫圈 NT66-11-80-1 2 燃油滤清器罩壳下；必更换喷油器回油管装配一 ZJC2-81-14-000 6 根据情况更换接头螺钉 Dg3 ZJ73-107A.1 6 喷油器回油管装配一垫圈 8*14 ZJ73-004A 6 喷油器回油管装配一接头 DLC8-82-71B 6 喷油器回油管装配一接头体 DLC8-81-66B-1 6 喷油器回油管装配一垫圈 10*16 Q/ZJ73-004-1998 6 喷油器回油管装配一软管组件 ZJC2-81-15-000 2 精滤器出；根据情况更换接头螺钉 M18*1.5 Q/ZJ73-115.2-88 2 根据情况更换垫片 18*24 Q/ZJ73-004-88 2 必更换铜垫圈 14*20 SF72-35DA 4 滤器回油管接头；必更换连接管 DLC8-81-56B 4 油泵输油管套（尼龙） DLC8-81-52B 10 油泵输油管；必更换3螺钉 DLC8-81-50B 6 油泵输油管垫（尼龙） DLC8-81-71B 12 油泵输油管；必更换管座 DLC8-81-51B 10 油泵输油管三通 DLC8-81-55B 6 油泵输油管喷油泵 NPT24-00B 6出油阀弹簧 NPT24-01-16A 6 喷油泵调整垫片 NPT24-03（04、05、06）-00 油泵调整垫喷油器 Z/NPT23-00B 6喷油嘴偶件 NPT23-01-00F 6 必更换密封垫 NPT23-00-10B 6 与进油管接头；必更换垫圈 Φ35*Φ18*2 NPT23-00-01B 6 喷油器与缸头；必更换O 型密封圈 D70×3.1 GB1235-1976 6 喷油器与缸头；必更换O 型密封圈 D25×2.4 GB1235-1976 6 进油管接头；必更换八 机油系统油 压 继 电 器 80-100kpa N207-00-00 1油 压 继 电 器 160-180 kpa N207-00-00 1滤芯装配 1 机油滤清器；必更换封油圈 TPJF1-20-00-002 1 机油滤清器；必更换油封 TPJF1-20-00-018 机油滤清器；必更换罩壳下垫圈 TPJF1-19-00-005 1 离心式滤清器；必更换FX-80 型滤芯装配 QF56*6.064 1 必更换O 型密封圈 Φ218*8 SFF9-34-00-004 1 交换器端盖Ⅱ；必更换O 型密封圈 Φ223*7 SFF9-34-00-003 2 交换器端盖Ⅰ；必更换垫（机油泵） ZJPB25-00-002 2 端盖 δ1 石棉板；必更换垫（机油泵） ZJPB25-00-005 2 2212 油性漆绸；必更换摇臂润滑油管 08C822200 5垫片 ZJC2-82-00-003 1 油底壳出口；必更换垫片 ZJC2-82-00-015 2 单向阀进出口；必更换垫片 ZJC2-82-00-016 1 机油泵出口；必更换垫片 ZJC2-82-00-017 1 机油泵进口；必更换垫片 ZJC2-82-00-021 1 柴油机进口；必更换垫片 ZJPQ30-00-016 1 滤清器进口；必更换垫片 ZJPQ30-00-009 1 滤清器出口；必更换垫圈 8*14 Q/ZJ73-004-88 2 调压阀泄油管；必更换接头螺钉 Dg3 Q/ZJ73-107.1-88 1 调压阀泄油管波纹管 Φ32*218（胶管 L=400）长江 31-13（宝应）Φ381 增压器回油管九 冷却系统高温水泵 ZJPB76-00-000 1水封组件 NPT10-10-00A-1 1 高温水泵；必更换中冷水泵 ZJPB77-00-000 1水封组件 ZJPB77-01-000-1 1 中冷水泵；必更换垫片 ZJC2-83-02-000 1 中冷回水管；必更换4垫片 ZJC2-83-04-000 8 中冷进水管；必更换垫片 ZJC2-83-07-000 12 中冷出水总管；必更换垫片 ZJC2-83-17-000 2 交换器进出水口；必更换进出水法兰垫 ZJC2-71-08-002 6 中冷器；必更换垫片 DLC8-83-08-1 3 中冷水泵出口等；必更换垫片 DLC8-83-25-1 6 进水支管；必更换垫片 DLC8-83-17-1 12 出水支管法兰；必更换橡胶圈 DLC8-83-43C 12 进水支管；必更换增压器出水管装配一 ZJC2-83-09-000B-2 1 装 214 增压器用；弯头 ZJC2-83-09-003 1 增压器出水管装配一垫 ZJC2-83-09-004 1 增压器出水管装配一；增压器出水三通 ZJC2-83-09-001-1 1 增压器出水管装配一垫圈 GB/T93-1987 增压器出水管装配一；螺栓 M12*45 GB/T5782-1986 增压器出水管装配一增压器出水管（一） ZJC2-83-09-002 1 软管装配增压器出水管装配二 ZJC2-83-10-000B-1 1接头体ⅢADg40（R=45）TB/333-3-1993 1 高温出水管装配上（软管装配用）十 302Y-Z 调速器 ZJPT10-00--000 1停车电磁阀装配 ZJPT9-07-01-000 1垫片 ZJPT5-00-001 1 上盖与上体；必更换；垫片 ZJPT4-00-004 1 上体与中体；必更换垫片 GB848-85 1 附板与上体；必更换垫片 ZJPT4-00-003 1 总体与司服马达体；必更换密封圈 ZJPT9-00-00-021 1 下体与中体；必更换唇型密封圈 GB9817.1-88 1 下体装配；必更换传动轴 ZJPT9-01-00-002 1 下体装配油封 PG20*35*10 HG4-692-67 1 司服马达；必更换油封 PG17*35*10 GB987701-88 1 司服马达；必更换O 型密封圈 8*1.8A GB3452.1-92 1 补偿针阀；必更换低速限位螺栓 M4*8 GB5783-86 1 （配螺母 M4）O 型密封圈 6.3*1.8A GB3452.1-92 1 配速伺服器下；必更换步进电机 70BC340-D 型 1十一 其他密封圈 DLC8-13-18 气缸盖罩盖；必更换垫片 DLC8-13-38B 大油封盖；必更换必更换垫片 ZJC2-12-00-001 油底壳；必更换增压器密封环 ZJT035-3005 2 240 型增压器；必更换压气机端轴承 ZJT035-6003 1 240 型增压器；必更换O 型密封圈 45*2.65 1 压气机端轴承组件O 型密封圈 71*3.55 1 压气机端轴承组件；必更换5主轴瓦装配 DLC8-11-05-2（ Z） 7挡圈装配 DLC8-11-06-1 2 主轴承O 型密封圈 45*3.5 GB1235-76 14 横拉螺栓十二 泵支承箱装配 ZJC2-15-00-000垫片（δ1.5 石棉板） ZJC2-15-00-004 1 端盖；必更换垫片（δ1.5 石棉板） ZJC2-15-00-009 1 密封盖；必更换垫片（δ1.5 石棉板） ZJC2-15-00-013 1 箱体；必更换垫片（δ1.5 石棉板） ZJC2-15-00-007 2 水泵孔；必更换垫片（δ1.5 石棉板） ZJC2-15-00-012 1 机油泵孔；必更换二 、 。
