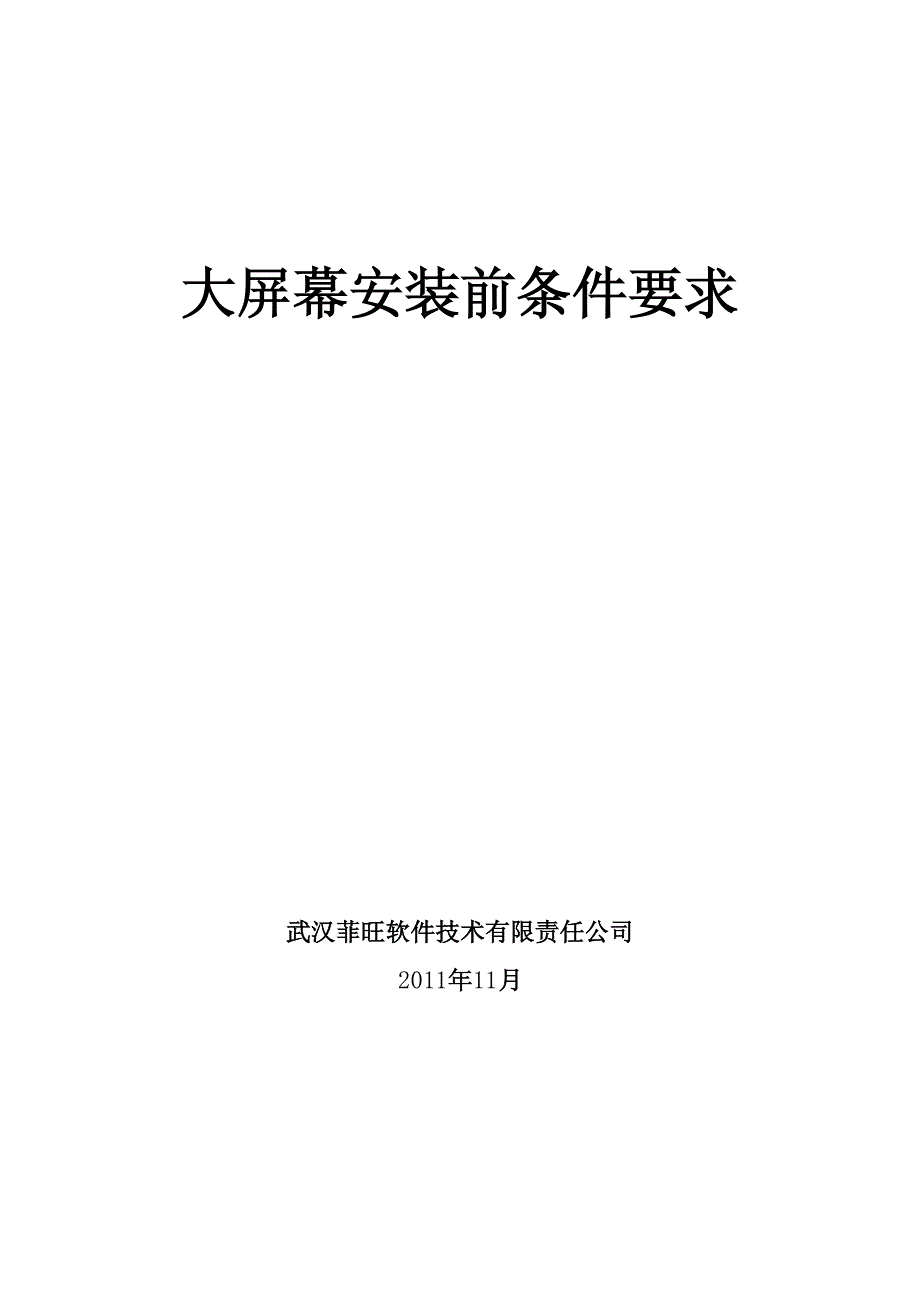

大屏幕安装前条件要求大屏幕安装前条件要求 武汉菲旺软件技术有限责任公司武汉菲旺软件技术有限责任公司 2011年年11月月 大屏幕安装前条件要求 2 大屏幕安装前条件要求大屏幕安装前条件要求 为顺利安装、 设置和使用大屏幕视频显示系统， 应遵照以下要求，否则可能导致工程延误 1 电源与接地要求电源与接地要求 1. 应注意电源安装在安装过程中必须避免接地回路电网的零线和接地必须分离 2. 所有的电路必须使用相同的地线（间接连接的设备也一样） 如果可能，所有的电路都应该来自相同的相位 3. 大屏幕墙必须配备足够的电路每列准备 1 路电，并做好标准三孔插座插座可安放在每列机架正下方或放在机架内部每路电源的规格为 220V,10A 4. 安放控制器机柜必须有两路独立供电，每路供电提供独立的插线板每路电源规格为 220V,10A机柜内部放置大屏幕控制机（1台控制器，1 台扩展箱） 因为控制器后面排线较多，机柜最少需要800mm 的深度 5. 这些电路应装有保险丝必须限制同时启动的投影仪的数量比如，可以安装一个时序电源，用以分批启动所有的投影仪，不同批次之间可间隔 3 秒钟的时间 （不是所交付的标准） 6. 投影仪应该远离强磁场。
7. 图形控制器应安装熔断电路（fused circuit） 大屏幕安装前条件要求 3 8. 所有设备强烈建议使用不间断电源（UPS）供电 9. 必须预留出足够的接地点，供显示墙、支架及其他结构物使用接地点位于大屏幕支架后排地脚，最大距离不能超过 2 米可准备 2 或 3 个接地点 10. 因为安装时需要用电，现场应具备安装时用电电源接口 11. 在安装开始之前，所有的线路、电源和网络都必须到位，并且运转正常 2 环境要求环境要求 1. 控制室内屏幕墙前后的温度和湿度应该是可控的控制室和背投间应该都有可控的空调进出风口 2. 安装时和日后保养期间，控制室内的温度和湿度条件必须在规定范围之内 3. 空调排风口不能正对屏幕直吹 温度要求：17~27°C，湿度要求: 40～60 % （相对湿度） 最大温度变动为 5°C/小时 4. 投影仪内部运行温度在 10 到 40 °C 之间控制环境温度时应考虑投影仪的散热，投影机散热量参考表格二投影仪装有内置的温度探测器，当温度突破限值时会自动关机 5. 图形控制器运行温度在 10 到 40 °C 之间如果这些设备是装在机柜上，室温应最高控制在 25°C。
大屏幕安装前条件要求 4 6. 安装和日后保养期间，控制室内的温度和湿度条件必须在规定范围之内 7. 材料和设备储存要求，温度：0～40°C，湿度： 150mm) 8. 安装期间必须有专门的安全负责系统，负责实际的安排和设备在现场的安全事宜 6 软件集成软件集成 在软件安装开始之前， 客户必须做好如下准备， 并提供相关信息 7 网络网络 1. 软件安装期间需配有网络管理员，针对网络连接提出建议，负责处理相应的网络授权事宜 2. 大屏幕前应该有专门的电脑作为大屏幕控制终端这台终端应该能够和拼图控制器网络连通 3. 如果需要大屏幕远程网络显示某台主机，拼图控制器应能够和此台主机所在网络物理连通 4. 需要给拼图控制器和服务器分配内部网中可用的 IP 地址，这个地址应该能够和控制终端连通 5. 和拼图控制机相连网络必须留有两个空余的 IP 地址供维修使用 大屏幕安装前条件要求 8 6. 必须知道子网掩码 7. 必须知道路由器和/或网关 8. 必须知道网络数量、连接类型和速度 9. 软件安装开始之前必须提供必要的网络连接每个网络连接必须能够将拼图控制器连接到客户的应用网络(LAN). 10. 对需要大屏幕显示的远程网络主机， 必须知道其 IP 地址和计算机名。
11. 对需要大屏幕显示的远程网络主机，必须允许在其上安装用以显示远程控制的软件 （X windows 设备或电脑应安装 X windows 仿真软件，Windows XP 电脑应安装 XP 软件 ） 12. 从大屏幕控制机到屏幕前方需要铺设至少一根网线作为鼠标键盘延长线，留作安装期间调试使用 8 应用应用 1. 对应用软件进行集成时，用户应提供系统管理员和/或应用工程师的协助 2. 应该知道每项应用程序的启动路径、用户和确切的启动参数 3. 针对网络远程显示，最好知道每项应用的字体所在位置和字体类型 大屏幕安装前条件要求 9 9 其他输入源其他输入源 1. 必须提供所有使用的视频插入源必须知道视频输入的确切格式对于 RGB 输入，必须知道最大分辨率和/或最大水平频率 2. 对于 RGB 输入， 尽量统一输入源参数， 如果分辨率和刷新率 10 流媒体流媒体 1. 客户最晚应于设备交付前 6 周提供一份编码表（列明构造、样式、协议） ，以便 Barco 确认其兼容列表中包括这些编码 2. 与此同时，客户还应提供网络交换（类型、构造、样式，是否支持多点传送 IGMPv2）和网络配置方面的信息。
