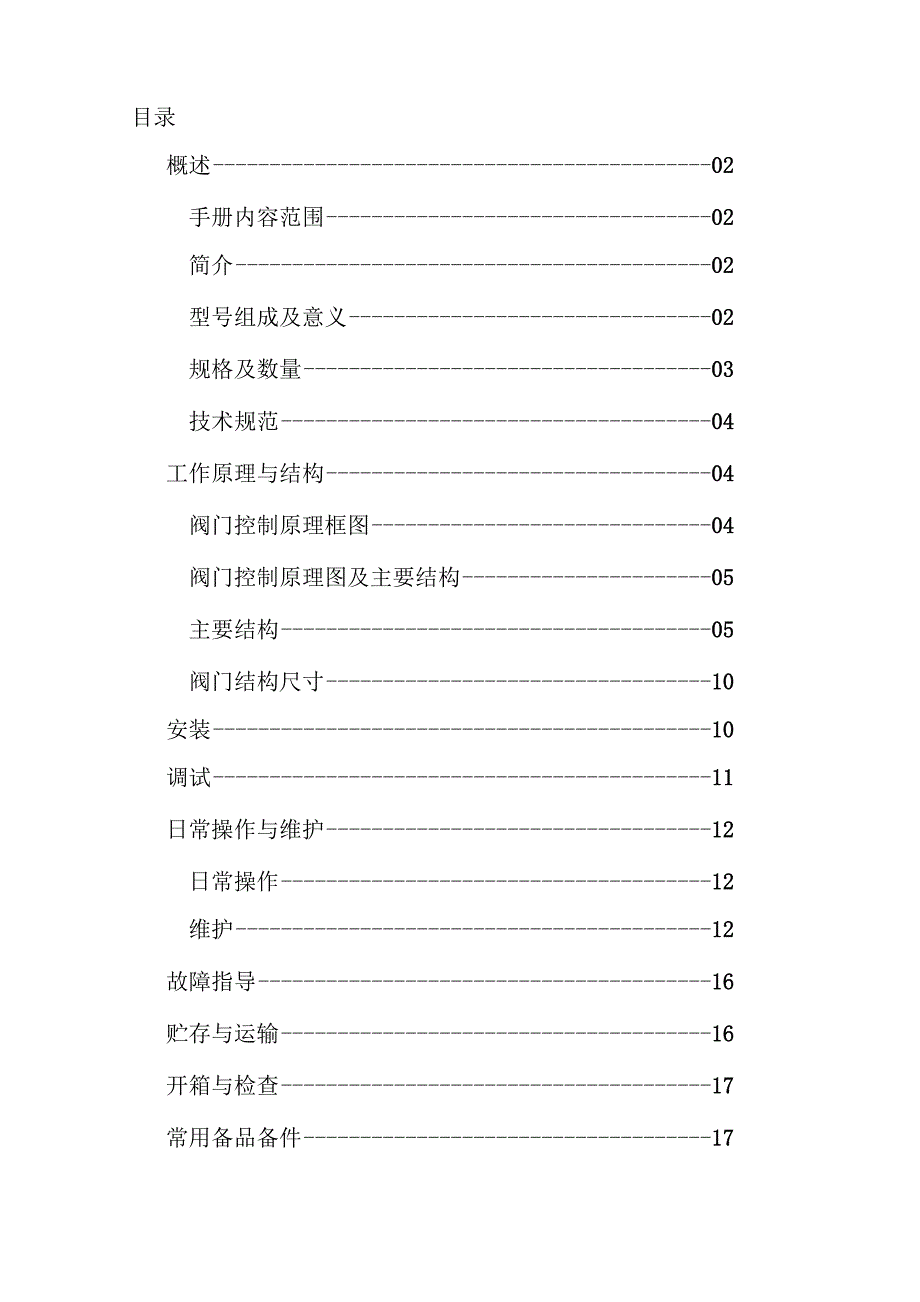

目录概述 02手册内容范围 02简介 02型号组成及意义 02规格及数量 03技术规范 04工作原理与结构 04阀门控制原理框图 04阀门控制原理图及主要结构 05主要结构 05阀门结构尺寸 10安装 10调试 11日常操作与维护 12日常操作 12维护 12故障指导 16贮存与运输 16开箱与检查 17常用备品备件 17附图 19概述手册内容范E本手册仅包括HTA系列金属密封蝶阀、SDFT系列液压执行器及配套控 制系统的安装调试、操作维护和备件等信息其它相关附件信息，请参考相 关手册只有经过培训合格或有经验的人员才能安装调试、操作和维护HTA系 列金属密封阀门如果你对这些说明有任何疑问，请与成都华科阀门制造有 限公司联系简介HTA系列金属密封扭矩关闭型蝶阀是成都华西化工研究所多年来针对大 型变压吸附（PSA）装置特殊工况而开发设计并由其下属全资子一公司成都 华科阀门制造有限公司生产制造的一种专用阀作为一种直角旋转阀，它具 有优良的关断特性；频繁操作条件下长周期的循环使用寿命和良好的双向服 务功能除作为大型变压吸附（PSA）装置程序控制阀使用外，还可广泛应 用于石油、化工、冶金等领域，是闸阀、截止阀、球阀和一般高性能蝶阀的 良好替代品。
型号组成及意义a.阀门型号组成及意义HTA / -——使用温度 驱动方式 连接形式 公称通径 公称压力1、 连接方式：1）、法兰式： 12） 、对夹式： 23） 、支耳式： 32、 驱动方式：1）、电动： 12） 、液动： 23） 、气动： 34） 、手动： 45） 、手动+电动： 56） 、手动+液动： 67） 、手动+气动： 73、使用温度：1）、低温：-100°C-32°C L2） 、常温：-32C-120C N3） 、中温：120°Cs425°C M4） 、高温：425C-700C H例：HTA150/300-12NDN300、150磅级、法兰式、液动常温蝶阀b.液压执行器型号组成及意义SDFT / 输出扭矩 液压缸直径 系列号1、 系列号：2、 液压缸直径：常用直径系列：40 ,63 ,80 ,90 ,110 ,125 ,140 ,160等，单位mm3、 输出扭矩：常用扭矩系列：14 ,24 ,40 ,67 ,125 ,160 ,220 ,300 ,400 ,630 ,800 ,1200 等,单位Kgf-m例：SDFT80/125SDFT系列、缸径为80、输出扭矩为125Kgf・m的液压执行器规格及数量公称压力ANSI Class 300#公称通径DN80DN100DN150DN200DN250型号HTA300/80-：NL2HTA300/1002N-1HTA300/150-12INHTA300/200-12HTA300/250-12N液压执行器SDFT40/24SDFT63/40SDFT63/67SDFT80/125SDFT80/160数量台）244411技术规范基础数据:公称通径DN80〜DN600公称压力5.0MPa适用温度-20C 200OC连接方式法兰式HG20617-97 RF密封等级ANSI VI级介质适应性一般腐蚀状态的气体、液体与执行器有关的功能1.驱动类型液压驱动2.驱动油压4.5〜5.0MPa3.油液型号推荐用L-HV32号液压油4.动作速度2〜60s可调5.阀位检测可选阀门设计制造：符合ANSI B16.34连接端类型和等级主法兰：与HG20617-97 RF PN2.0标准一致；阀门与SDFT系列执行器连接：符合ISO5211之规定；液压执行器的技术要求液压缸设计：参考 JB5123-91，GB6577-86, GB6578-86, GB2879-86, GB2880-81，GB7938-87 标准设计。
液压缸的试验：按GB/T15622-1995标准进行试验液压缸驱动油压：4.5〜5.0Mpa阀门推荐介质流向:介质沿有助于阀门关闭的方向或与阀体上箭头方向一 致工作原理与主要结构阀门控制原理框图m1 II-广"1 1- - M如上框图所示，该型液动程控蝶阀的控制系统包括液压油源、电磁阀、 液压执行器、电气控制系统、位置传感器等控制组件构成输入的开阀、关 阀等阀门动作信号通过电气控制转换元件转换成电磁阀的驱动信号，用电磁阀的通断来控制液压执行器的输出，从而达到控制蝶阀动作的目的并通过位置传感器所检测到的信号来判断阀门是否动作到位阀门控制原理图及说明按上述原理图，该型阀门控制系统具有以下主要功能以满足PSA装置及 其他相关工艺要求的运行需要1. 启闭速度可调 该型阀门控制回路为典型的回油节流调速回路，阀 门的启闭速度在2〜60s内任意可调2. 双向缓冲功能3. 二位四通电磁阀控制主要结构1. 阀门部分a・主要技术特性♦ 90往复回转：90°往复回转即可实现阀门开关与调节，操作方便、 迅速、可靠易于配置各类手动、气动、电动、液动驱动装置；♦独特的角偏心几何设计：在常规位置双偏心结构基础上配置独特 的角偏心设计。
这一独特的偏心组合，既利用了凸轮效应，又完全消除摩擦 磨损，从而实现阀门在90°行程上，阀座与阀板上的密封圈之间无摩擦磨损， 去除了磨损和泄漏的可能性♦扭矩密封：彻底改变位置密封阀中由阀座弹性提供密封比压的方 式，改由外加扭矩提供密封比压使得阀门严密关断与介质的流向、压力无 关♦弹性金属对金属密封结构：弹性金属密封圈在外加扭矩作用下， 与阀座接触，使得弹性金属密封圈与金属阀座之间的接触角产生轻微的“契 块效应”，使得密封圈发生柔动和径向压缩由于阀座与密封圈之间均匀接 触及密封圈的柔性，使阀座360°周圈均匀荷载，从而实现用最小的扭矩实 现最严密的关断♦外挡式防吹出阀杆设计：阀杆设计为防吹出型，以免在阀杆与阀 板连接处意外断裂时，阀杆崩出整个设计安全可靠♦轴承和填料设计：采用四轴承（两个径向轴承和两个端面轴承） 结构设计，轴承采用高强度涂层自润滑滑动轴承，支承可靠、强度好、寿命 长填料采用柔性石墨环设计♦开关寿命100万次：在比较纯净的介质中，阀门开关寿命可达100 万次，达到国外同类产品水平♦泄漏等级ANSI VI级：双向泄漏等级达到ANSI B16.104巧级♦双向功能：介质流向对阀门的操作和使用影响很小。
b.结构特点♦扭矩密封结构通用蝶阀为对称轴（中线型）结构，高性能蝶阀通常采用单偏心或双偏 心结构单偏心结构是设计时将对称轴结构中的阀门轴中心线偏离密封面中 心线入，即形成了单偏心结构；双偏心结构是设计时将单偏心结构中的阀门 轴中心线再偏离阀体中心线B，即形成了双偏心结构从对称轴结构至双偏心结构的发展，并不改变其共同的密封原理：阀芯 转动挤压阀座，使阀座产生弹性变形，阀座弹性变形产生的弹性力作用于阀 芯形成密封比压力实现密封其阀芯关闭位置为固定位置（一般由机械止位 器限制），通常称为位置关闭型蝶阀，其密封破坏产生于阀座弹性失效（塑 性变形、冷流等）和阀芯与阀座的磨损图一HTA系列阀门革新的密封原理：彻底改变由阀芯挤压阀座产生密封比压 实现密封的方式，改由外加于阀门轴上的扭矩产生密封比压实现密封，彻底 消除了因阀座弹性失效（塑性变形、冷流等）和阀座、阀芯磨损造成的密封 失效数量级地提高了阀门的循环使用寿命结构实现：在位置双偏心结构基础上将阀座中心线与阀体中心线斜置， 形成一个角偏心并在阀芯密封面上配合一个相应的几何形状设计，使阀 芯在90开关转动行程中，阀芯上的密封圈与阀座之间完全无任何摩擦，阀 门关闭后，由外加于阀门轴上的扭矩在密封圈与阀座之间产生一个合适的密 封比压，保证阀门严密关断。
弹性金属密封HTA系列阀门采用金属密封结构，不锈钢片加柔性填料（石墨或橡胶等） 复合而成的密封圈置于阀板并具有一定的弹性阀门关闭过程中，外加关闭 扭矩使弹性密封圈靠近阀座时产生一定的径向变形，密封面周圈保持均匀接 触，实现阀门严密关断扭矩密封效应及密封副独特的自补偿能力确保阀门 持续双向密封及长期的使用寿命弹性密封圈与阀座接触时 弹性密封圈与阀座接触前图二2. 驱动部分SDFT系列液压驱动器主要采用了以下结构形式：齿轮齿条式传动机构，独立双活塞结构，启闭回油节流调速及双向缓冲结构形式阀门结构尺寸如下图所示：H公称通径DN80DN100DN150DN200DN250A210255320380445阀 B168.5200270330387.5C114127140152165门 D158175.5218.5280312E447525580670757尺 F242265.5305373420G540610686745828寸 H132154.5175.5191224.5I355400451536613中2222222630M2020202427安装1. 安装阀门前，应先检查阀门，确保阀体内腔无异物存在。
2. 在安装阀门之前，清除管线中的残留碎片、焊渣和其他异物3. 介质流过阀门的流向必须与打印或安装在阀体上的流向箭头所指示的 方向一致，双向使用时应使介质压较高的一种流向与阀体标识一致4. 在管线上安装阀门时，应采用公认的连接方式，对法兰连接（区适用 于1000°F以下）的阀门应在阀体和管法兰之间使用一个合适的垫片；当 阀门通径较大（一般大于DN1000）时或阀门质量较重（一般大于1000Kg） 时，应按图纸要求作阀门安装支座或基础5. 如果阀门出厂时在填料箱中未装填料或填料未实施预紧，则应在阀门 使用前安装并预紧填料详情请参考“填料维护”里提供的指导6. 液压执行器（SDFT系列）液压管及电磁阀、传感器接线安装： 所有液压管均采用1Cr18Ni9Ti型不锈钢管（部分接头可用碳钢制 作），并采用氩弧焊焊接，所有液压管都需作耐压15.0MPa的试验， 其他如电磁阀、传感器的电气连接请参照电磁阀、传感器使用说明书 或按其它指定方式进行连接警告:1.如果阀门组件安装在使用工况超出“技术规范”或对应的铭牌所 给出的极限，会导致阀门事故，从而引发人身伤害或设备破坏2. 订货时，阀门的配置和结构形式及材料是为满足特定的压力、温度、介质特性等要求而选择设计的，故未先征询成都华科阀门制造有限公司意见 前，切勿将该阀门用于其他工况。
3. 填料泄漏可能导致人身伤害阀门填料在出厂前已紧固但是，填料可 能需要一些重新调整以满足特定的使用工况调试阀门上管线后应和装置进行联调，主要调试内容包括：调试准备，阀 门动作及开关速度调整，阀位检测位置状态调整等调试准备：在阀门动作调试前应对所有液压管道进行清洗，并确认所 有液压管道都作了耐压试验并合格；确认电磁阀及传感器的接线正确阀门动作。
