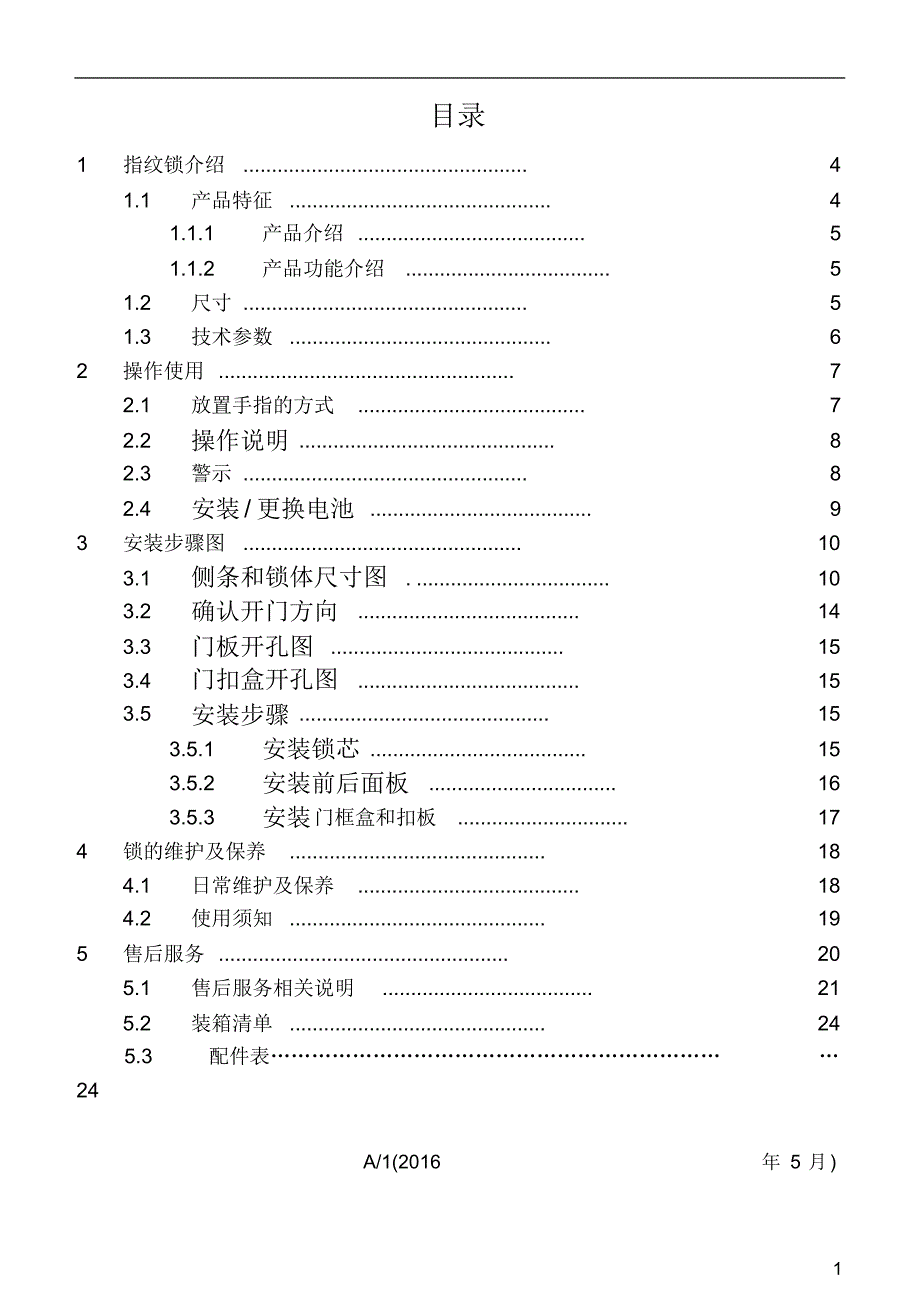

1 目录1 指纹锁介绍 4 1.1 产品特征 4 1.1.1 产品介绍 5 1.1.2 产品功能介绍 5 1.2 尺寸 5 1.3 技术参数 6 2 操作使用 7 2.1 放置手指的方式 7 2.2 操作说明. 8 2.3 警示 82.4 安装/ 更换电池. 93 安装步骤图. 10 3.1 侧条和锁体尺寸图. 10 3.2 确认开门方向. 14 3.3 门板开孔图 . 153.4 门扣盒开孔图. 153.5 安装步骤153.5.1 安装锁芯 15 3.5.2 安装前后面板. 163.5.3 安装门框盒和扣板 174 锁的维护及保养. 18 4.1 日常维护及保养. 18 4.2 使用须知. 19 5 售后服务 . 20 5.1 售后服务相关说明. 21 5.2 装箱清单. 245.3 配件表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24 A/1(2016年 5 月) 2 重要提示1指纹锁作为高科技产品，安装的好坏直接影响到门锁的正常操作及使用寿命，建议您聘请对锁具有相当经验的师傅进行安装，并根据产品附件中门板开孔图样板进行开孔，凿支承窝， 锁扣板及锁扣盒孔；确认所开凿的孔准确无误， 然后严格按照产品说明书中的步聚进行操作，如果安装后发现锁开关不灵活或不能开启，请及时和当地的经销商或本公司的售后服务部门联系，以便问题快速得以解决。
2如果您的房间正在装修中，我们建议您在产品安装及经检查没问题后将产品卸下， 待装修完成后再把产品重新装上，这样做的目的是：1. 避免装修过程中出现腐蚀性物质粘在锁体上，影响外观， 如果门的油漆未干会影响传动不灵活； 2. 装修时会使用酒精、油漆等化学物质，这些化学物质在未干透时会向空气中散发腐蚀性气体或灰尘，加速产品表面处理生变，影响外观及降低产品使用寿命3在门锁安装前， 请您先接通所有连接线并装好电池后，按门锁线路板上的初始化按钮，第一时间对门锁进行初始化，恢复到出厂状态4门锁在安装时， 请务必将机械钥匙随身携带以免在没有安装完成之前关门而无法进入3 注册信息登记表为方便指纹注册，我们为管理者制作了一个表格，来记录注册的详细内容，您也可以制作出一个满足您的要求的表格来登记注册信息编号部门名字指纹号注册日期签名备注4 1 指纹锁介绍1.1产品特征前锁面（带指纹功能）后锁面1.1.1产品介绍特点： 304 不锈钢，外观精致，结构合理，安全可靠的指纹锁适用范围：室内木门，室内铁门1.1.2产品功能介绍采用国际上先进的生物技术，确保质量可靠；使用4 节 AA 电池；把手可以防止暴力破坏；同时具备开门方式：1. 指纹开门。
2. 刷卡开门 3. 钥匙开门其中刷卡开门可做带酒店管理系统版本，适用于出租房，酒店型公寓等即可以做到时间管理，又可以指纹开门此款用的卡片都是T5557 加密卡，安全，可靠5 1.2 尺寸6 1.3技术参数序号项目技术参数1 传感器分辨率亮背景， 500dpi 2 传感器抗破坏能力4H铅笔 20 厘米连续冲击1000 次不损坏 3 启动时间<1 秒4 对比方式1： N 5 拒真率小于或等于百分之一（≤1% ）6 认假率小于或等于百万分之一（≤0.0001%） 7 手指使用角度360°8 指纹登记模块一次生成一个指纹模块 9 指纹更新方式自动更新10 指纹信息电池断电与更换不丢失指纹信息 11 指纹容量100 枚12 光线干扰避免强光直射 13 采集器硬质玻璃，表面纳米处理，极耐磨 14 静态功耗小于 30 微安15 动态功耗工作电流小于200 毫安 16 控制系统双核双电路单独控制17 指纹组电池寿命开门 5000 次 18 工作电压直流 6V 19 供电方式电池供电20 备用电源直流 9V 21 低压报警4.9 伏 22 抗静电接触放电8KV，空气放电15KV 23 工作温度-10℃到 55℃ 24 工作湿度10%-90% 25 储存温度-20℃到 7 0 ℃ 26 开门方向左开、右开27 28 29 30 ( 注：本公司注重科技更新，参数更改后，恕不另行通知) 7 2 操作使用2.1放置手指的方式注意：请熟悉正确手指放置位置把手指放在指纹采集窗上，力度适中，尽量平放，指纹中心包含了图像大部分信息。
如下图比较了正确和错误的放置手指的方法：手指须放置在指纹采集窗中心保持手指平放在指纹采集窗轻轻地把手指按在指纹采集窗保持平稳（不要向前或向后滑）8 2.2 操作说明： 开门方式 ：1. 用指纹开门 : 将手指按在指纹读头上，音乐响起即可开门指纹保存100 枚2. 用感应卡开门：持感应卡靠近感应区，音乐响起即可开门开门卡保存100 张3. 机械钥匙开门使用说明 ：1：锁的初始化： 连续按线路板上的贴片按钮开关5 下，听到“滴⋯滴” 2 声长响，并伴有蓝灯闪烁2： 配置管理卡 ： 初始化后在蓝灯闪烁期间（ 7-10 秒） ， 持卡靠近感应区， 听到“滴⋯滴”一短一长响，管理卡配置成功3: 配置管理指纹：刷管理卡，听到“滴滴”一短一长响，电机驱动，放手指到指纹读头直到听到“滴”1 短声再“嘀”1 长声响，管理指纹配置成功；或在门锁初始化后在蓝灯闪烁期间（7-10 秒） ，放手指到指纹读头直到听到“嘀”1 短声再“嘀” 1 长声响，管理指纹配置成功4: 增加开门卡 ：刷管理卡（或读管理指纹），听到“滴滴”2 声短响，电机驱动，持需加入的开门卡靠近感应区，听到“滴”1 声长响，卡片增加成功可持续增加。
5: 增加开门指纹: 刷管理卡 （或读管理指纹） ，听到“滴滴” 2 声短响， 电机驱动，放需要加入的手指到指纹读头直到听到“滴⋯滴” 1 短 1 长声响，指纹增加成功可持续增加6：删除卡片和指纹 ：连续读管理卡 5 下，删除所有开门卡和所有指 纹（含管理指纹），管理卡依然有效或对门锁进行初始化2.3 警示音乐声 --- 刷开门卡或按指纹OK ，电机驱动开门滴⋯滴滴滴”快速三声 --- 低压提示，电池电压低，请更换电池滴滴滴滴滴”连续响 5 声--- 无效卡片，拒绝开门滴⋯滴滴滴滴”嘀 1 声后再 4 声----无效指纹，拒绝开门滴⋯滴滴滴滴滴滴”嘀 1 声后再 6 声----没有读到指纹9 2.4 安装/ 更换电池2.4.1安装电池用手松开螺丝装饰头再松开螺丝向下抽出，装入4 节 AA 1.5V 电池，然后将螺丝拧紧，装上螺丝装饰头2.4.2更换电池时机当电池电量不足时，每次开门提示“滴⋯滴滴滴”A.使用错误型号电池会引起爆炸B.请仅使用碳锌或碱性- 二氧化锰电池，请使用品牌电池C.请遵守当地环境保护法标准处理废旧电池D.若处理不当，电池可能会发生爆炸请勿对电池进行再充电、分解或将其扔进火中。
E.请务必根据说明操作电池F.将电池的正极或负极按标志的所示方向正确安装G.将电池放置于远离儿童和宠物之处H.若锁长期不使用，请取出电池I.新旧电池不可混用J.如果皮肤或衣服沾上电池漏出的溶液，请立即用水冲洗 如果眼睛触及碱液，请立即用水冲洗，随后就医10 3 安装步骤图3.1 侧条和锁体尺寸图正常防盗锁体实物图锁体尺寸图导向板尺寸标配24*240MM （可选尺寸 30*240MM）11 3.2 确认开门方向左拉方式开门左推方式开门右拉方式开门右推方式开门3.2.1 确认锁芯锁舌和密码锁的把手方向1. 锁芯锁舌根据开门方向转换方向打开上盖拿出斜舌旋转转调方向，合上上盖拧紧螺丝12 2. 密码锁把手根据开门方向转换方向松开螺丝根据开门方向调换把手方向换好后拧紧螺丝压动把手调整前后锁把手方向让把手顺畅压动没有松动左推方式开门左拉方式开门右拉方式开门右推方式开门13 3.3 门板开孔图本产品可用于室内木门和铁门，根据客户情况，配置的锁体规格，配置的螺丝规格不同14 3.4 门扣盒开孔图如图加工门扣盒的安装孔，其高低位置与门锁一致，前后位置应使门锁关闭时与门框平齐A-A3 26218031260.8 18026240.51812115 3.5 安装步骤在门锁安装前，请您先接通所有连接线和装好电池后，连续按门锁线路板上的初始化按钮5 下进行初始化，后一定要配置1 张管理卡和管理指纹。
再进行安装3.5.1 安装锁芯开孔后，持锁体安装于门内锁芯孔位用2 个 FA4*25 沉头自攻螺钉固定锁芯持机械锁头，使钥匙孔朝门外安装于锁芯孔位，用FM5*65 螺丝固定后用钥匙开门检测是否正常见（图3） 检查后锁体把手弹簧是否脱落，并将把手方轴放于锁芯内按图所示，前锁体的2P 线连接后锁体2P 线，用 2 颗 FM5*40 机牙螺丝固定后装上电池，扣下电池盖，拧紧电池盖螺丝机械锁头锁头固定螺丝 FM5*65锁芯固定螺丝FA4*2516 3.5.2 安装前后面板安装锁体前请检查把手内的弹否脱落，并将把手方轴放于锁芯内按图所示，反锁旋钮方轴安装锁芯孔位，用2 颗 FM5*55 计牙螺丝固定后装上电池，固定后面板电池盖17 反锁功能门内外上提把手都可实现反锁，同时实现天地杆的功能；门内旋转小旋纽45度，实现门内锁死功能，此时在门外无论采用哪种方式都不能开门3.5.3 安装门框盒和扣板将门框盒装在门框上，装上门扣板，用四个螺钉固定；最后检查锁芯活动否顺畅木门使用自攻螺钉固定，铁门使用公制螺钉固定18 门扣板门框盒门框4 锁的维护及保养4.1日常维护及保养1、禁止锁面与腐蚀性物质接触，以免破坏锁面保护层，影响锁面的光泽度。
19 2、把手是开、关门锁的关键部位，其灵活度直接影响门锁的使用，因此不要在把手上悬挂物件3、如果门变形，会使组合斜舌进入门框盒摩擦过大，不能完全伸展，此时应调整门扣板位置4、指纹采集窗使用较长时间后，表面会污垢，有可能影响正常使用，此时，可用软布擦除污垢5、电池电量不足报警后，请立即更换电池，以确保门锁正常使用6、更换电池时，请注意电池的正负极7、机械钥匙一定要妥善保管8、禁止用坚硬的、尖锐的物体刻划指纹采集窗表面9、禁止用指甲刮指纹识别器10、指纹识指纹采集窗表面潮湿，请用干燥的软布清洁识别器表面11、每次采集指纹时，手指指纹部分平贴指纹识别器12、如锁转动不灵活或不能保持正确的位置，则应请专业人员将锁芯部份加注机械润滑油13、经常保持锁体传动部位有润滑剂，以保持其传动顺畅及延长使用寿命建议半年或一年检查一次，同时检查紧固螺钉有否松动，以确保紧固14、锁头在使用过程中，定期（半年或一年）或在钥匙插拔不顺畅时，可在锁芯槽内抹入小许石墨粉或铅笔粉以确保钥匙插拔顺畅但切忌加入其他任何油类来作润滑，以避免油脂粘住弹子弹簧，导致锁头不能转动而不能开启4.2使用须知4.2.1 用手指按在门锁的指纹采集窗上识别，指示灯亮伴有二声短鸣，不能开门：A．该指纹可能为非法指纹，排除方法：使用有效的指纹；或改用密码及机械钥匙。
B．该指纹已经被注销，排除方法：使用有效的指纹；或改用密码及机械钥匙20 C．登记指纹的方法不对，排除方法：重新将手指按在指纹采集窗上，使手指贴紧指纹采集窗，尽可能的将手指手指放在指纹采集窗的中心；或改用密码及机械钥匙D．手指严重脱皮、受伤导致指纹的破损，排除方法：双手应该各注册2根手指；或改用密码及机械钥匙E．手湿、有汗、灰尘、手脏或手指涂有颜色的护肤品，排除方法：用纸巾擦干净需输入指纹的手指，重新将手指按在指纹采集窗上正常开门；或改用密码及机械钥匙F．采集指纹时用力太轻，手指大部分未接触到指纹采集窗上，排除方法：重新将手指正确按在指纹采集窗上正常开门G ．阳光直射影响指纹成像，排除方法：用任何不透光的物件（或手）遮住强光后即可正常开门H ．手太冷，排除方法：暖手后，再试I ．手太干，排除方法：保湿后，即可正常开门4.2.2 指纹核对成功，经绿灯亮，门没开：A．安装问题排除方法：正确安装B．有电机转动声，开不了门排除方法：1. 把手没有回位. 2.把手方轴短 3. 后面板把手内弹簧脱落。
