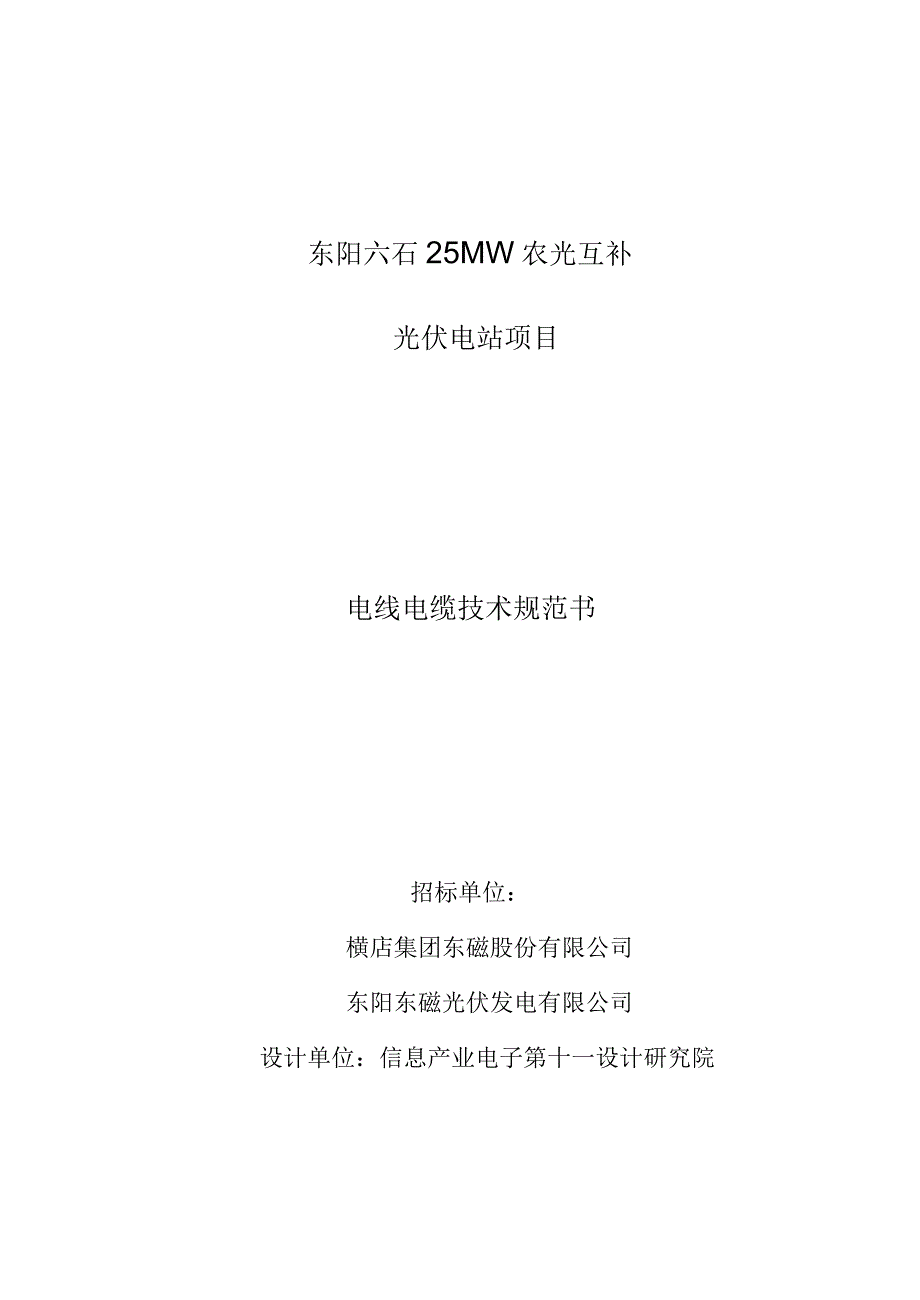

东阳六石25MW农光互补光伏电站项目电线电缆技术规范书招标单位：横店集团东磁股份有限公司东阳东磁光伏发电有限公司设计单位：信息产业电子第十一设计研究院科技工程股份有限公司1 技术条件 21.1.1 电线 电缆 22 供货范围 22.1 供货清单 22.1.1 主要元器件明细 43 技术要求 43.1 应遵守的主要标准及规范43.2 技术要求 53.2.1 电缆 54 质量保证 55 技术资料及交付要求65.1 设计资料 65.2 随产品资料61.1 技术条件1.1.1 电缆(1)直流电缆直流电缆要求额定电压为直流 690V,最高而t压为1000V;应 能在恶劣环境条件下使用，具备抗臭氧、抗紫外线、耐酸碱、耐高温、耐严寒、耐凹痕、无卤、阻燃等特性2)交流电缆电缆导体的额定运行温度：90 C短路时，电缆导体的最高温度：250c短路时间不超过5s电缆弯曲半径：铠装型单芯电缆不小于20倍的电缆外径；三芯电缆不小于15倍的电缆外径系统标称电压 U0/U: 0.6 (0.69) /1kV , 26/35 kV系统最高运行电压 Um 1.2 kV,40.5 kV系统频率：50HZ2供货范围2.1供货清单本规范书中所提及的设备、材料、配套装置，除特别申明的外, 均由投标方提供。
供货清单详见下表：序号名称单位数量备注1光伏专业用电缆 PV1-F1*4米4050002电缆 ZC-YJV22-26/35-3x70米38003电缆 ZC-YJV22-26/35-3x50米1004电缆 ZC-YJV22-0.6/1KV 3x185米24006电缆 ZC-YJV-0.6/1KV 3x120+1x70米6507电缆 ZC-YJV-0.6/1KV 5x10米308电缆 ZC-YJV-0.6/1KV 5x6米1209电缆 ZC-YJV-0.6/1KV 5x2.5米11010电缆 ZC-YJV-0.6/1KV 2x4米160011电缆 ZC-YJV-0.6/1KV 4x70+1x35米6012电缆 ZC-YJV-0.6/1KV 4x35+1x16米3013控制电缆 KVVP2-450/750V 2x2.5米45014控制电缆 KVVP2-450/750V 2x4米20015控制电缆 KVVP2-450/750V 4x2.5米40016控制电缆 KVVP2-450/750V 4x4米30017直流电缆 ZC-YJV22-0.69/1KV 2x95米5400018电线 ZC-BVR 1X4米5100019电线 ZC-BVR 1X16米30020屏蔽双绞线 ZR-DJYPV22-1X2X1.0米250002.1.1主要元器件明细供货方应详细列出电缆元件型号和生产厂家序号元器件名称规格型号生产厂家备注12343技术要求1.1 应遵守的主要标准及规范安规类：IEC62109 UL1741、GB19064-2003电性能及并网要求类：GB/T 12976-1991额定电压35kV及以下铜芯、铝芯纸绝缘电力电 缆GB 50217-1994电力工程电缆设计规范GB 50168-1992电缆线路施工及验收规范GB/T 7594-1987 电线电缆橡皮绝缘和橡皮护套GB/T 3048-1994 电线电缆电性能试验方法GB/T 2951-1994 电缆绝缘和护套材料通用试验方法GB/T 12666-1990 电线电缆燃烧试验方法1.2 技术要求1.2.1 电缆具有良好的耐紫外线，抵御恶劣气候环境和经受机械冲击 ; ②具 备良好的抗臭氧和耐化学腐蚀特性；③承受温差变化大，一般从- 40c〜120C,最高温度甚至超过150 C,通常-40 C-90 C;④具备良好 耐湿热（90 C 85%1度，1000h）性能；⑤良好低温卷绕和低温弯曲性能； ⑥具备阻燃性能和低烟无卤性能：⑦通过耐凹痕、热收缩、动态穿透试 验; ⑧较长使用寿命，120℃工作条件下，要求正常使用寿命超过20年。
这点比较重要, 衡量工程质量好坏的重要因素）；一般选用双护套交联电缆；（4）：需要抗机械拉力;4 质量保证1） 投标方应负责对按本技术规范所提供的服务、工艺、流程、 产品和材料实行质量控制2） 凡与规定不符之处，都必须记录进行处理3） 在设备保质期内，因设备质量问题而造成的设备损坏或不能 正常使用时，投标方无偿修理或更换4） 保质期后，投标方长期有偿供应备品备件5） 保质期内，如投标方人员有必要到现场服务时，投标方人员积极到现场服务5 技术资料及交付要求5.1 设计资料在技术协议签订后 3 天内提供的设计资料纸质版2 份，电子版1份，包括1) 电缆清单；2) 一次接线图；3) 按设计需要随时开展设计联络工作，提供设计所需的相关资料，以保证需方工期要求5.2 随产品资料随产品提供如下资料10 份包括但不限于1) 产品合格证书，包括产品合格证书、主要组部件合格证书；2) 产品试验报告，包括产品出厂、型式和特殊试验报告、主要组部件试验报告；3) 产品使用说明书；4) 运行、检修手册及其有关资料；5) 备品备件等清单；6) 装箱清单。
