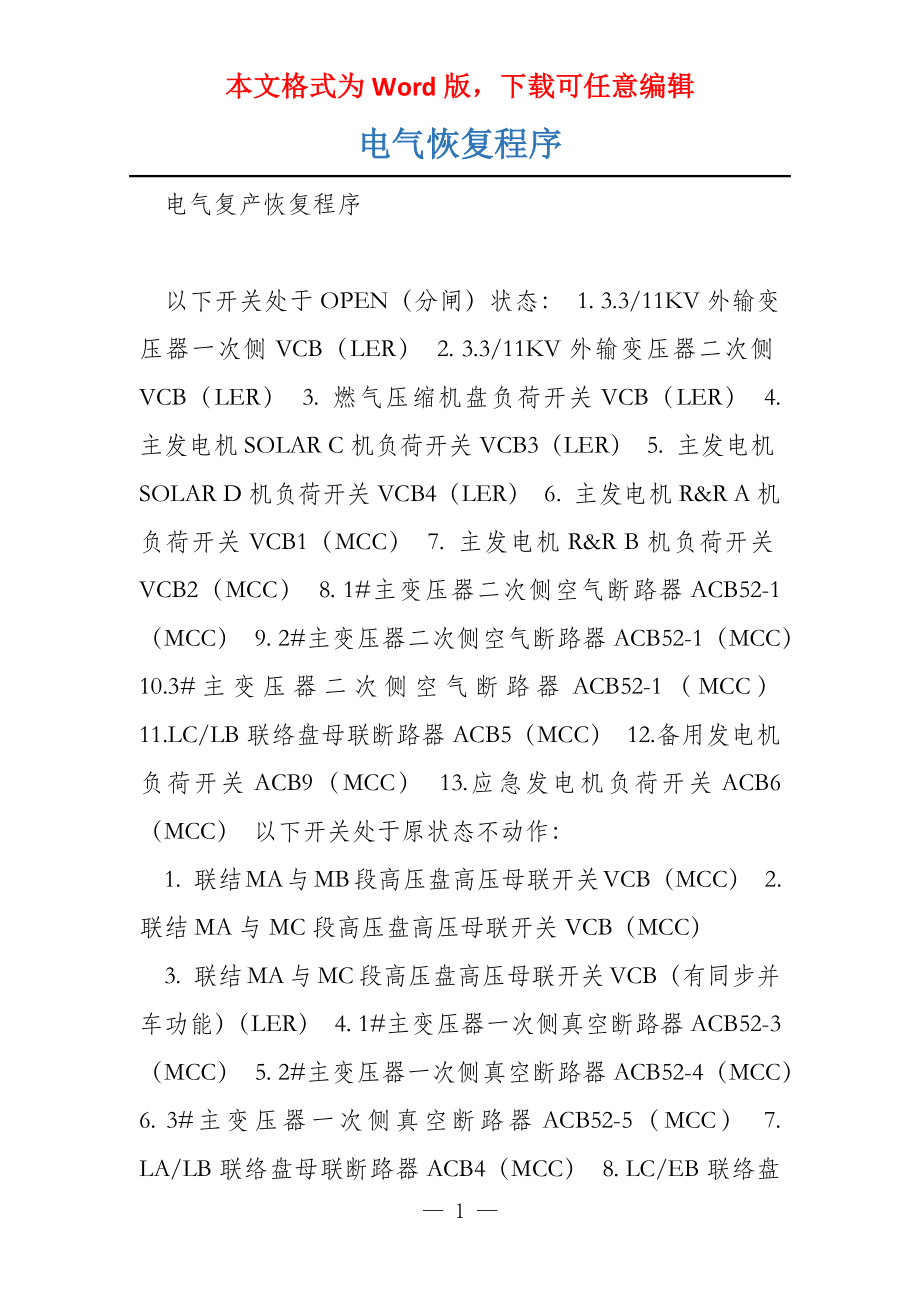

本文格式为Word版，下载可任意编辑电气恢复程序 电气复产恢复程序 以下开关处于OPEN（分闸）状态： 1. 3.3/11KV外输变压器一次侧VCB（LER） 2. 3.3/11KV外输变压器二次侧VCB（LER） 3. 燃气压缩机盘负荷开关VCB（LER） 4. 主发电机SOLAR C机负荷开关VCB3（LER） 5. 主发电机SOLAR D机负荷开关VCB4（LER） 6. 主发电机R&R A机负荷开关VCB1（MCC） 7. 主发电机R&R B机负荷开关VCB2（MCC） 8. 1#主变压器二次侧空气断路器ACB52-1（MCC） 9. 2#主变压器二次侧空气断路器ACB52-1（MCC） 10.3#主变压器二次侧空气断路器ACB52-1（MCC） 11.LC/LB联络盘母联断路器ACB5（MCC） 12.备用发电机负荷开关ACB9（MCC） 13.应急发电机负荷开关ACB6（MCC） 以下开关处于原状态不动作： 1. 联结MA与MB段高压盘高压母联开关VCB（MCC） 2. 联结MA与MC段高压盘高压母联开关VCB（MCC） 3. 联结MA与MC段高压盘高压母联开关VCB（有同步并车功能）（LER） 4. 1#主变压器一次侧真空断路器ACB52-3（MCC） 5. 2#主变压器一次侧真空断路器ACB52-4（MCC） 6. 3#主变压器一次侧真空断路器ACB52-5（MCC） 7. LA/LB联络盘母联断路器ACB4（MCC） 8. LC/EB联络盘母联断路器ACB7（MCC） 9. LC/EB联络盘母联断路器ACB8（有同步并车功能）（EMCC） 确认以上各闸处于正确的通断位置后，按照以下步骤举行电力恢复： 一． 手动启动备用机（MCC） 1.将备用机操纵盘上的黑启动选择开关（blank start）打到黑启动位置； 2.将Engine control选择开关选择到located； 3.按下绿色按钮手动启动备用发电机，指示灯“GEN run” 亮起； 4.断掉MCC配电间电伴热盘（LA/LC上23、24、25屏）上全体的电伴热开关（此项冬季执行）； 5.LC段并车盘上“synchro mode select”选择开关选到手动位置； 6.调理备用机的电压与母排电压一致，调理频率与母排频率一致； 7.将“synchroscope”选择到“standby GEN”位置； 8.调理转速旋钮，查看同步表转速； 9.当同步表以每分钟5~6圈的速度顺时针旋转到12点钟方向时，合上ACB6开关； 10. 将“synchroscope” 选择旋钮选回到“OFF”位置； 11.断开ACB8母联开关； 12.将LC、EB上TRIP掉的开关复位并合闸； 此时，低压盘LC段与EB段得电，由备用机供电。
二． 恢复LA与LB段电力供给（MCC） 1. 开启ACB5下方柜门； 2. 将门内的“BUS TIE ACB control”选择开关打到EMERG位置； 3. 将ACB5母联开关闭合； 此时，低压盘LA、LB、LC段与EB段得电，其中LA、LB、LC、EB段由备用机供电 三． UPS复位（EMCC） 1. 开启UPS操纵柜门，短接XR2端子排上的7和8端子以切断中控ESD信号； 2. 复位并合上QF1-1和QF1-2开关； 3. 开启电池间与通讯电池间的风机； 4. 启动UPS A和B； 5. 通知中空操作人员将关断信号复位； 四． 报警以及故障复位（MCC/EMCC） 1. 在EB段低压盘上将TRIP掉的开关复位并合闸； 2. 在LA、LB、LC段低压母排上将TRIP掉的开关复位并合闸； 3. 检查并复位TRIP掉的开关直到低压盘上的故障指示灯全部熄灭； 4. 将PMS电源管理系统上的报警信号复位消释； 此时可通知锅炉发电人员启动锅炉和空压机B或C机，通知操作人员启动原油增压泵 五． 启动SOLAR主发电机送电（LER/SPM） 1. 首先将LER高压母联盘上的母联开关MD断开； 2. 将LER高压盘上全体报警复位（电气人员与仪表人员是否有单点变压器的关断信号，中控可看到，如有单点变压器关断信号，需要在3.3/11KV变压器送电完成后到单点启动UPS并复位）； 3. 将两台SOLAR透平选择到燃料气模式依次启动两台透平； 4. 启动完毕确认正常运转后，将一台SOLAR透平并网，一台SOLAR透平空转； 5. 并网完成后手动向3.3/11KV外输变压器一次侧送电（如因变压器励磁涌流导致在网SOLAR发电机关停，可用另一台SOLAR发电机并网并再次向变压器一次侧送电直到告成）； 6. 变压器一次侧送电告成后，通知WHP-B电气人员即将向平台送电，确认平台断路器断开并做好送电打定； 7. 与平台确认完毕，通知中控即将向井口平台送电之后，手动将3.3/11KV外输变压器二次侧合闸； 8. 确认二次侧合闸告成后通知WHP-B平台电力已经恢复，平台可以逐步举行恢复送电； 此时高压盘MC段得电，由一台SOLAR主发电机供电，低压盘LA、LB、LC、EB段由备用机供电。
六． 启动R&R主发电机送电（MCC） 1. 电气人员沟通并确认LER高压母联开关MD断开； 2. 通知中控操作人员要用柴油模式启动R&R A主发电机； 3. 启动R&R A主发电机并送电到MA、MB段高压盘； 4. 通知中控操作人员LA、LB段低压母排要暂时失电，确认暂时关掉相关设备； 5. 断开LC与LB段低压母排的母联开关ACB5； 6. 确认哪两台主变压器的一次侧断路器是合闸状态，通过变压器转换操作盘，合上在网两台3300/400V主变压器的二次侧断路器，并确认在各自盘上显示CLOSE状态； 7. 将ACB5开关下方柜门开启，将选择开关“BUS TIE ACB control”选择开关打到normal位置，ACB5状态指示灯“open”亮起； 8. 确认LC段并车盘上“synchro mode select”选择开关选到手动位置； 9. 调理备用机的电压与母排电压一致，调理频率与母排频率一致； 10. 11. 12. 将“synchroscope”选择到“BUS TIE”位置； 调理转速旋钮，查看同步表转速； 当同步表以每分钟5~6圈的速度顺时针旋转到12点钟方向时，合上ACB5 开关； 13. 14. 将“synchroscope”选择旋钮选回到“OFF”位置； 完成上述操作，将备用机负荷手动调低到100KW左右，将ACB6开关断开； 15. 备用机不停机保持空转； 此时，高压盘MA、MB段，低压盘LA、LB、LC、EB段由R&R A主发电机供电，高压盘MC段由一台SOLAR主发电机单独供电。
七． 高压盘MA与MC段并网送电（LER） 1. 确认电网正常运行后，通知相关人员对两段高压盘举行恢复并车； 2. 将LER高压母联盘上的“synchroscope”选择旋钮旋转到“BUS TIE”位置； 3. 调理在网运行的SOLAR主发电机的电压与MA段母排电压一致，调理频率与母排频率一致； 4. 调理转速旋钮，查看同步表转速； 5. 当同步表以每分钟5~6圈的速度顺时针旋转到12点钟方向时，合上MD开关； 6. 将在网SOLAR主发电机的负荷调配模式选择到PMS操纵； 7. 将R&R A主发电机的负荷调配模式选择到PMS操纵； 此时，高压盘MA、MB、MC段和低压盘LA、LB、LC、EB段恢复正常供电，一台R&R主发电机和一台SOLAR主发电机在网运行 八． SOLAR并电，备用机应急机恢复（LER/MCC/EMCC） 1. 通知机械以及操作人员举行电力恢复； 2. 恢复电伴热投用（冬季执行此项）； 3. 查看PMS上的负荷处境，负荷恢复到3MW左右； 4. 将剩下的一台SOLAR主发电机并车入网； 5. 通知中控操作人员按照功率由大到小的依次启动注水泵（启动194平台900KW注水泵务必通知电气人员）； 6. 确认电网运行稳定，电力系统恢复正常，将备用机停机，恢复备车状态； 7. 将应急机停机，恢复备车状态。
此时，高压盘MA、MB、MC段和低压盘LA、LB、LC、EB段恢复正常供电，一台R&R主发电机和两台SOLAR主发电机在网运行，电网恢复正常 — 7 —。
